NÁVOD NA OBSLUHU Jet 802 AL-KO

Montáž výtlačného portubí

Nenechte čerpadlo fungovat s uzavřeným nebo zablokovaným výtlačným potrubím.

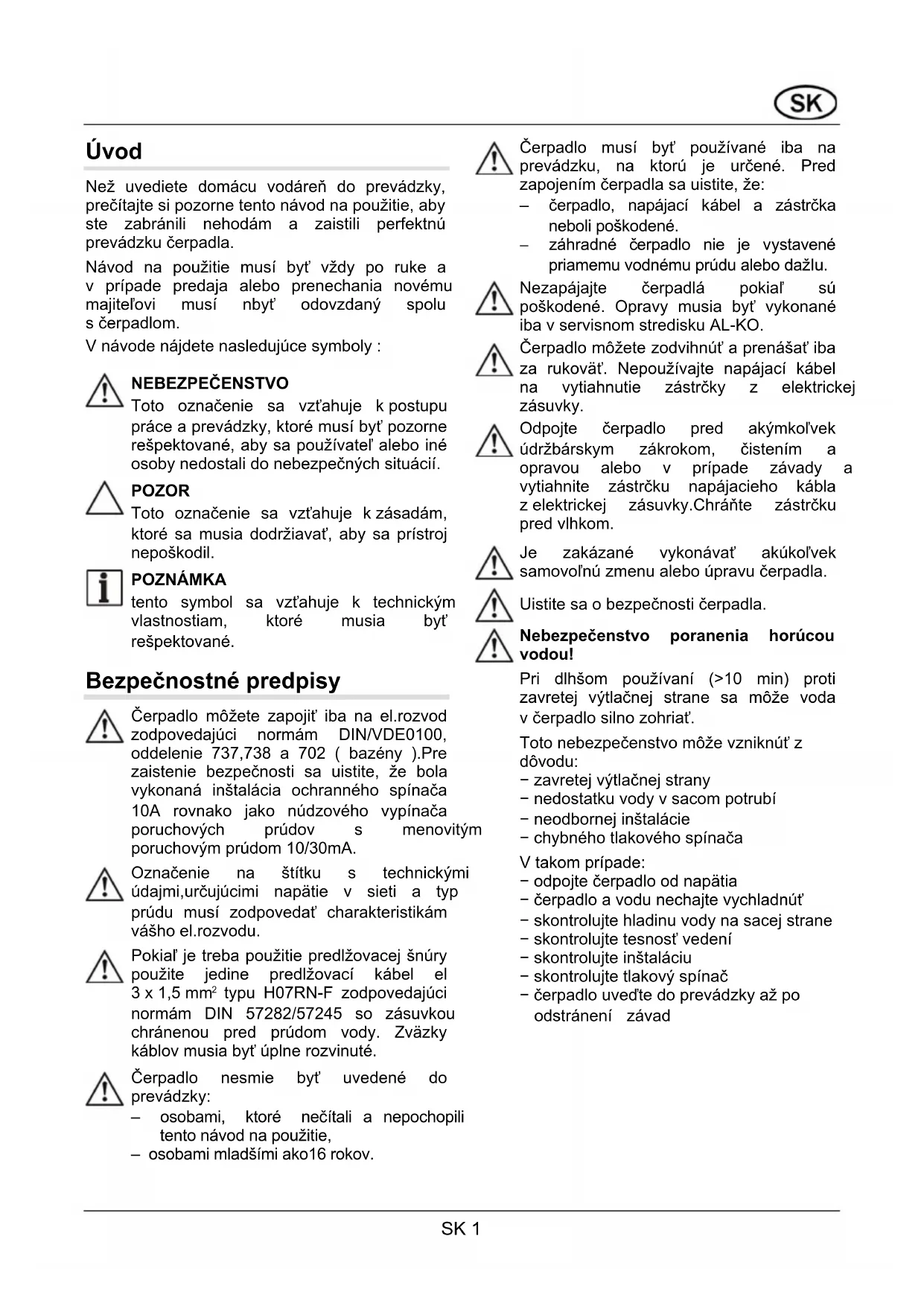

Než uvediete domácu vodáreň do prevádzky, prečítajte si pozorne tento návod na použitie, aby ste zabránili nehodám a zaistili perfektnú prevádzku čerpadla.

Návod na použitie musí byt' vždy po ruke a v prípade predaja alebo prenechania novému majitel'ovi musí nbyt' odovzdaný spolu s čerpadlom.

V návode nájdete nasledujúce symboly :

NEBEZPEČENSTVO

Toto označenie sa vzt'ahuje k postupu práce a prevádzky, ktoré musí byt pozorne rešpektované, aby sa používatel' alebo iné osoby nedostali do nebezpečných situácií.

POZOR

Toto označenie sa vzt'ahuje k zásadám,
ktoré sa musia dodržiavať, aby sa prístroj
nepoškodil.

POZNÁMKA

tento symbol sa vzt'ahuje k technickým vlastnostiam, ktoré musia byt'rešpektované.

Čerpadlo môžete zapojiť iba na el.rozvod zodpovedajúci normám DIN/VDE0100, oddelenie 737,738 a 702 ( bazény ).Pre zaistenie bezpečnosti sa uistite, že bola vykonaná inštalácia ochranného spínača 10A rovnako jako núdzového vypínača poruchových prúdov s menovitým poruchovým prúdom 10/30mA.

Označenie na štítku s technickými údajmi, určujúcimi napätie v sieti a typ prúdu musí zodpovedať charakteristikám vášho el.rozvodu.

Pokiaľ je treba použitie predlžovacej šnúry použite jedine predlžovací kábel el 3 x 1,5 mm² typu H07RN-F zodpovedajúci normám DIN 57282/57245 so zásuvkou chránenou pred prúdom vody. Zväzky káblov musia byť úplne rozvinuté.

Čerpadlo nesmie byt uvedené do prevádzky:

• osobami, ktoré nečítali a nepochopili tento návod na použitie,
• osobami mladšími ako16 rokov.

Čerpadlo musí byť používané iba na prevádzku, na ktorú je určené. Pred zapojením čerpadla sa uistite, že:

• čerpadlo, napájací kábel a zástrčka neboli poškodené.
• záhradné čerpadlo nie je vystavené priamemu vodnému prúdu alebo dažlu.

Nezapájajte čerpadlá pokiaľ sú poškodené. Opravy musia byť vykonané iba v servisnom stredisku AL-KO.

Čerpadlo môžete zodvihnút' a prenášat' iba za rukovät'. Nepoužívajte napájací kábel na vytiahnutie zástrčky z elektrickej zásuvky.

Je zakázané vykonávať akúkol'vek samovol'nú zmenu alebo úpravu čerpadla.

Nebezpečenstvo poranenia horúcou vodou!

Pri dlhšom používaní (>10 min) proti zavretej výtlačnej strane sa môže voda v čerpadlo silno zohriat.

Toto nebezpečenstvo môže vzniknút' z dôvodu:

• zavretej výtlačnej strany
• nedostatku vody v sacom potrubí
• neodbornej inštalácie
• chybného tlakového spínača

V takom prípade:

Čerpadlo je určené na domáce používanie v byte a na záhrade.Musí byť používané iba na účely zodpovedajúce jeho technickým vlastnostiam.

Čerpadlo je vhodné k nasledujúcim účelom:

Čerpadlo je vhodné iba na pumpovanie týchto kvapalín:

Čerpadlo nesmie byt' používané na nepretržitú prevádzku. Čerpadlo nie je vhodné na pumpovanie:

• tekutých potravín
• pitnej vody
• slanej vody
• usadenín a kalov
  – korozívnych a chemických látok
• kyslých, zápalných, výbušných alebo prchavých kvapalín
  – kvapalín teplejších ako 35 °C
  – vody s pieskom alebo brúsnych látok.

Popis čerpadla

Záhradné čerpadlo/príslušenstvo (obrázky A, B, C)

1 Nasávací otvor/napojenie na nasávacie potrubie
2 Plniaca zátka
3 výstupný otvor/napojenie na výtlačné potrubie
4 motor
5 napájací kábel
6 spínač ON/OFF
7 báza čerpadla
8 teleso čerpadla
9 vypúšt'acia zátka
10 kolenové spojenie ( príslušenstvo )
11 fiting so závitom ( príslušenstvo )
12 nasávacia sada AL-KO (príslušenstvo)
13 predfilter (príslušenstvo)

Funkcia

Čerpadlo nasáva vodu prostredníctvom nasávacieho otvoru (1) a privádza ju k výstupnému otvoru (3). Používajte spínač (6) na zapnutie a vypnutie čerpadla.

Tepelná ochrana

Čerpadlo je vybavené tepelným spínačom, ktorý ho vypne v prípade prehriatia. Po ochladzovaní, ktoré trvá cca 15-20 minút, sa čerpadlo automaticky zapne.

Inštalácia a uvedenie do prevádzky

• Postavte čerpadlo na rovný, istý, stabilný a vodorovný povrch.
• Presvedčte sa, či je čerpadlo chránené pred daždom a priamym vodným prúdom.

Montáž nasávacieho potrubia

Určit' dížku nasávacieho potrubia tak, aby čerpadlo nefungovalo nasucho. Nasávacie potrubie musí byt' umiestnené min.30 cm pod hladinou vody.

Pokial' je nasávacia výška viac ako 4 m musí byt' namontované potrubie s priemerom väčším jako 1" Doporučujeme použitie nasávacej sady AL-KO (14) zloženej zo sacej hadice, filtra a spätného ventilu.Nasávaciu sadu možno zakúpiť v špecializovaných predajniach.

△ V prípade vody znečistenej pieskom je treba namontovat filter (13) medzi nasávacie potrubie a nasávací otvor. Filter možno zakúpit' v špecializovanej predajni.

- Nasávacie potrubie umiestnit' pod čerpadlo.

Montáž výtlačného potrubia

• Zaskrutkujte fitting so závitom (11) na prívodný otvor (3).
• Zaskrutkujte kolenové spojenie (10) na fitting a natočte ho v požadovanom smere.
• Upevnite potrubie na kolenové spojenie. Fiting kolenového spojenia môže byť skrátený, aby sa prispôsobil na priemeru zvoleného potrubia.
• Otvorit' všetky uzávery na výtlačnom potrubí (ventily, trysky apod.).

Naplnenie čerpadla

- Zasunút zástrčku napájacieho kábla do elektrickej zásuvky.

Nenechajte čerpadlo fungovat's uzavretým alebo zablokovaným výtlačným potrubím.

• Otvorit' všetky uzávery na prívodovom potrubí (ventily, trysky apod.).
• Zapnút čerpadlo otočením spínača (6) do polohy ON.
• Vypnút' čerpadlo otočením spínača (6) do polohy OFF.

Údržba a čistenie

Pred akýmkol'vek údržbárskym zákrokom alebo čistením, čerpadlo musí byt odpojené od napájacej siete. Vysunút zástrčku napájacieho kábla z elektrickej zásuvky.

Čistenie čerpadla

Prepláchnut čerpadlo čistou vodou po pumpovaní chlórovanej vody alebo vody zanechávajúcej usadeniny.

Odstránenie upchatia čerpadla

Odstráňte upchatie čerpadla podľa nasledovných pokynov:

Chráňte čerpadlo proti mrazu v priebehu obdobia mimo prevádzky. Než uložíte čerpadlo do priestoru chráneného pred mrazom, nezabudnite ho vyprázdnit' prostredníctvom vypúšťacej zátky (9).

Likvidace odpadu

RL 2002/96 EG

Opotrebované prístroje nelikvidujte cez domový odpad!

Obal, prístroj a príslušenstvo sú vyrobené z recyklovateľných materiálov a je potrebné ich zodpovedajúco likvidovat'

Poruchy

Pred akýmkol'vek zákrokom na odstránenie eventuálnych závad, vytiahnite zástrčku z elektrickej zásuvky.

Závada	Príčina	Odstránenie
Motor nebeží Obežné	koleso je zablokované	Vyčistiť čerpadlo
	Tepelný spínač sa vypol	Počkajte kým tepelný spínač opäť zapne čerpadlo. Dat' pozor na maximálnu teplotu kvapaliny.Nechať skontrolovať čerpadlo.
	Výpadok elektrickej energie	Nechajte skontrolovať prívod elektrického prúdu špecializovaným elektrikárom.
Motor beží, ale čerpadlo netlačí vodu	Úroveň vody príliš nízka	Ponorit' nasávacie potrubie do väčšej híbky
	Zábrana v nasávaní	Odstránit' znečistenie v nasávaní
	Čerpadlo nasáva vzduch	Skontrolovať tesnost' všetkých pripojení a veka filtra
	Výtlačné potrubie ohnuté	NEBEZPEČENSTVO!Nebezpečenstvo poranenia horúcou vodou!Natiahnuť výtlačné potrubie
	Vzduch v telese čerpadla	NEBEZPEČENSTVO!Nebezpečenstvo poranenia horúcou vodou!Naplnit' čerpadlo
	Výtlačné potrubie uzavreté	Otvorit' výtlačné potrubie
Príliš nízke dopravované množstvo	Zábrana v nasávaní	Vyčistiť nasávanie
	Príliš veľká sacia výška	Znížiť saciu výšku
	Malý priemer potrubia( hadice )	Použiť výtlačné potrubie (hadicu)s väčším priemerom
	Príliš vysoká výtlačná výška	Znížiť výtlačnú výšku

záva

V prípade neopravitelných závad Vás žiadame, aby ste sa obrátili na najbližšie servisné stredisko AL-KO.

Bevezetés

Hladina zvukového výkonu

■ Pokusu o opravu prístroje

Ze záruky je vyňato:

Vyhlásenie o zhode - ES

Týmto vyhlasujeme, že tento výrobok v prevedení, ktoré sme uvedli do prevádzky, zodpovedá požiadavkám harmonizovaných smerníc EÚ, bezpečnostných noriem EÚ a noriem platných pre tento výrobok.

Výrobok

Čerpadlo elektrické

Výrobné číslo

G3013015

Výrobca

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Splnomocnenec

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Typ

JET601, JET601 INOX

JET802, JET802 INOX

JET1002 INOX

Smernice EÚ

2006/95/EG

2004/108/EG

2000/14/EG (13)

Harmonizované normy

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Hlučnost'

nameraná / zaručená

JET601, JET601 INOX 74/76 dB(A)

JET802, JET802 INOX 74/77 dB(A)

JET1002 INOX 83/86 dB(A)

Vyhodnotenie zhody

2000/14/EG

príloha V

Kötz, 2010-08-30

Prípadnú materiálovú alebo výrobnú chybu počas zákonnej záručnej lehoty odstránime podľa nášho rozhodnutia pomocou opravy alebo náhradnej dodávky. Premlčacia doba je určená podľa práva krajiny, kde bolo zariadenie nakúpené.

Náš príslub záruky platí len v prípade, že: Záruka stráca platnosť v prípade, že:

■ Zariadenie bolo správne obsluhované
■ Dodržiaval sa návod na obsluhu
■ Používali sa len originálne náhradné diely

■ Na zariadení boli vykonané pokusy o opravu
■ Na zariadení boli vykonané technické zmeny
■ Zariadenie sa nepoužívalo podľa účelu, na ktorý bolo určené (napr. priemyselné alebo komunálne použitie)

Zo záruky sú vylúčené:

■ Poškodenia laku, ku ktorým došlo normálnym opotrebovaním
■ Opotrebovávané diely, ktoré sú na karte náhradných dielov označené rámčekom XXX XXX (X)
■ Spal'ovacie motory – Pre tieto platia samostatné záručné podmienky príslušného výrobcu motora

V prípade záruky sa obrátte, prosím, s týmto vyhlásením o záruke a dokladom o nákupe na vášho predajcu alebo na najbližší autorizovaný zákaznícky servis. Týmto príslubom záruky zostávajú zákonné nároky kupujúceho voči predávajúce-mu na odstránenie nedostatkov nedotknuté.
