BRUKSANVISNING Jet 802 AL-KO

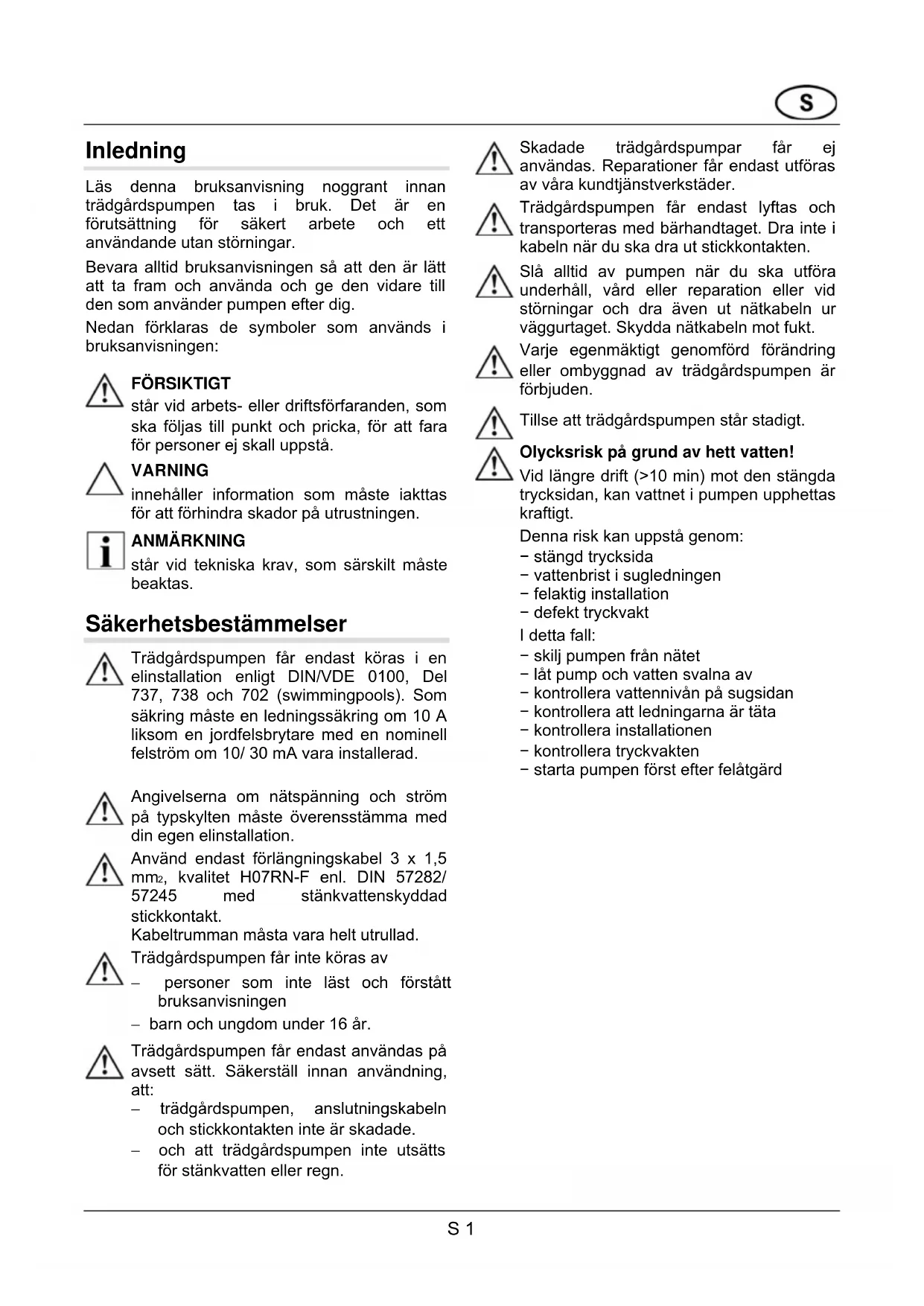

Läs denna bruksanvisning noggrant innan trädgårdspumpen tas i bruk. Det är en förutsättning för säkert arbete och ett användande utan störningar.

Bevara alltid bruksanvisningen så att den är lätt att ta fram och använda och ge den vidare till den som använder pumpen efter dig.

Nedan förklaras de symboler som används i bruksanvisningen:

FÖRSIKTIGT

står vid arbets- eller driftsförfaranden, som ska följas till punkt och pricka, för att fara för personer ej skall uppstå.

WARNING

innehåller information som måste iakttas för att förhindra skador på utrustningen.

ANMÄRKNING

står vid tekniska krav, som särskilt måste beaktas.

Säkerhetsbestämmelser

Trädgårdspumpen får endast köras i en elinstallation enligt DIN/VDE 0100, Del 737, 738 och 702 (swimmingpools). Som säkring måste en ledningssäkring om 10 A liksom en jordfelsbrytare med en nominell felström om 10/30 mA vara installerad.

Angivelserna om nätspänning och ström på typskylten måste överensstämma med din egen elinstallation.

Använd endast förlängningskabel 3 x 1,5 mm _2 , kvalitet H07RN-F enl. DIN 57282/57245 med stänkvattenskyddad stickkontakt.

Kabeltrumman måsta vara helt utrullad.

Trädgårdspumpen får inte köras av

- personer som inte läst och förstått bruksanvisningen

- barn och ungdom under 16 år.

Trädgårdspumpen får endast användas på avsett sätt. Säkerställ innan användning, att:

- trädgårdspumpen, anslutningskabeln och stickkontakten inte är skadade.

- och att trädgårdspumpen inte utsätts för stänkvatten eller regn.

Skadade trädgårdspumpar får ej användas. Reparationer får endast utföras av våra kundtjänstverkstäder.

Trädgårdspumpen får endast lyftas och transporteras med bärhandtaget. Dra inte i kabeln när du ska dra ut stickkontakten.

Slå alltid av pumpen när du ska utföra underhåll, vård eller reparation eller vid störningar och dra även ut nätkabeln ur väggurtaget. Skydda nätkabeln mot fukt.

Varje egenmäktigt genomförd förändring eller ombyggnad av trädgårdspumpen är förbjuden.

Tillse att trädgårdspumpen står stadigt.

Olycksrisk på grund av hett vatten!

Vid längre drift (>10 min) mot den stängda trycksidan, kan vattnet i pumpen upphettas kraftigt.

Denna risk kan uppstå genom:

• stängd trycksida
• vattenbrist i sugledningen
• felaktig installation
• defekt tryckvakt

I detta fall:

• skilj pumpen från nätet
• låt pump och vatten svalna av
• kontrollera vattennivån på sugsidan
• kontrollera att ledningarna är täta
• kontrollera installationen
• kontrollera tryckvakten
• starta pumpen först efter felåtgärd

Användning

Avsedd användning

Trädgårdspumpen är endast avsedd för privat användning i hus och trädgård. Den får endast användas inom de gränser som kan utläsas ur Tekniska data. Trädgårdspumpen är uteslutande lämplig för följande användning:

• Bevattning och begjutning (t.ex. av grönområden, trädgårdssängar och trädgårdar)
• Om- och urpumpning av behållare (t.ex. swimmingpools)
• Urpumpning av brunnar, regnvattentunnor och cisterner.

Trädgårdspumpen är lämplig att pumpa endast följande vätskor:

• Rent vatten
• Regnvatten
• Klorhaltigt vatten (swimmingpoolvatten).

Icke avsedd användning

Trädgårdspumpen får inte användas i kontinuerlig drift. Den är inte lämpad för att pumpa:

• dricksvatten
• saltvatten
• livsmedel
• smutsvatten
• aggressiva vätskor, kemikalier
• frätande, brännbara, explosiva eller förgasande vätskor
• vätskor som är varmare än 35 °C
• sandhaltigt vatten och smärglande vätskor.

Apparatbeskrivning

Trädgårdspump/tillbehör (Bild A, B, C)

1	Pumpingång/Anslutning, suglednin
2	Påfyllningsskruv
3	Pumputgång/Anslutning, tryckledni
4	Chassi, motor
5	Nätkabel
6	PÅ/AV-brytare
7	Pumpfot
8	Chassi, pump
9	Avtappningsskruv
10	Vinkelnippel med tätning (tillbehör)
11	Anslutningsstycke (tillbehör)
12	AL-KO-sugsats (tillbehör)
13	Förfilter (tillbehör)

Funktion

Trädgårdspumpen suger vattnet via sugledningen (1) och vidarebefordrar det till pumputgången (3).

Trädgårdspumpen slås PÅ och AV genom strömbrytaren (6).

Termoskydd

Trädgårdspumpen har ett termoskydd, som slår av pumpen om den överhettas. Efter en tid för avkylning (c:a 15-20 minuter) slås pumpen automatiskt på igen.

Apparatuppställning, första användning

• Ställ trädgårdspumpen på en jämn, översvämningssäker, fast och vågrät yta.
• Säkerställ att din pumpautomat inte utsätts för regn och direkt verkande vattenstrålar.

Välj sugledningens längd så att trädgårdspumpen inte kan köra torrt. Sugslangen måste alltid befinna sig 30 cm under vattenytan.

- Montera sugledningen Se till att anslutningen är tät utan att skada gängan.

Vid en sughöjd överstigande 4 m bör en sugslang med en diameter större än 1" monteras. Vi rekommenderar att du använder en AL-KO-sugsats (12) med sugslang, sugkorg och fotventil (backventil). Fråga er återförsäljare.

Vid sandhaltigt vatten måste ett förfilter (13) monteras mellan sugledning och pumpingång. Fråga er återförsäljare.

- Förlägg alltid sugledningen så att den hela tiden går uppåt.

Om slangen förläggs ovanför pumpen bildas luftblåsor i ledningen.

Montera tryckledningen

• Skruva in anslutningsstycket (11) i pumputgången (3).
• Skruva fast vinkelnippeln (10) på anslutningsstycket och vrid vinkelnippeln i önskad riktning.
• Fäst en slang på vinkelnippeln. Vinkelnippeln kan beroende på vald slanganslutning skäras av.

- Öppna alla utlopp i tryckledningen (ventiler, dysor o.s.v.)

Fylla på trädgårdspumpen

Trädgårdspumpen måste före varje start till brädden fyllas med vatten, så att den genast kan börja suga. Torrkörning förstör trädgårdspumpen.

• Öppna påfyllningsskruven (2).
• Fyll på vatten i påfyllningsöppningen tills pumpens innanmäte (8) är fullt.
• Skruva i påfyllningsskruven (2).

Slå PÅ/AV pumpen

- Stoppa nätkabelns stickkontakt i vägguttaget.

Kör inte pumpen mot en stängd tryckledning.

• Öppna alla utlopp i tryckledningen (ventiler, dysor o.s.v.)
• Slå på trädgårdspumpen vid brytaren (6).
• Slå efter användning av trädgårdspumpen vid brytaren (6).

Underhåll och vård

Innan underhållsarbeten och vård påbörjas skall trädgårdspumpen skiljas från nätanslutning. Drag nätkabelns stickkontakt ur väggurtaget.

Spola pumpen

Om pumpen pumpat klorhaltigt swimmingpoolvatten eller vätskor som lämnar restprodukter, måsten den spolas med rent vatten.

Avlägsna ev. stopp

Avlägsna trädgårdspumpens ev. stopp som följer:

• Avlägsna sugslangen vid pumpingången (1).
• Anslut tryckslangen till vattenledningen och låt vatten spola genom pumpchassit tills stoppet är bortspolat.
• Innan man åter startar pumpen, kan man genom att kort slå på pumpen, prova om den löper fritt.
• Sätt åter igång pumpen som ovan beskrivits.

Frostskydd

Skydda pumpen mot frost. Detta åstadkoms genom att man skruvar ur avtappningsskruven (9), tömmer pumpen och lagrar den frostsäkert.

Återvinning

RL 2002/96 EG

Släng inte uttjänta maskiner med hushållssoporna!

Förpackning, maskin och tillbehör är tillverkade av återvinningsbara materialier och måste omhändertas i enlighet därmed.

Störning

Dra ur nätkabeln innan du åtgärdar en störning.

Störning	Orsak	Åtgård
Motorn går inte Pumphjulet blockerat Spola bort stoppet ur pumpen
Termobrytaren har stängt av		Vänta tills termobrytaren åter slår på pumpen. Beakta vätskans max-temperatur. Låt prova pumpen.
Ingen		nätspänrKontrollera säkringarna, låt fackman kontrollera strömförsörjningen
Trädgårdspumpen går men pumpar inte vätska.	Vattennivån för låg Sänk ner sugslangen djupare
Luft i pumpens chassi		Fylla på trädgårdspumpen
Pumpen suger luft		Kontrollera att filterlocket och alla anslutningar är täta
Stopp på sugsidan		FÖRSIKTIGT!Olycksrisk på grund av hett vatten!Avlägsna smuts från insugningsområdet
Tryckledningen		FÖRIGIKTIGT!Olycksrisk på grund av hett vatten!Öppna tryckledningen
Tryckslangen		bSträad tryckslangen
Pumpad vätskemängdär för liten	Tryckslangen bockad	Sträck tryckslangen
Slangdiametern för liten	Använd grövre tryckslang
Stopp på sugsidan		Avlägsna smuts från insugnmingsområdet
Sughöjden för stor		Beakta max. sughöjd (Tekniska data)
Sughöjden för stor		Kontrollera sughöjd, beakta max. sughöjd (Tekniska data)

Vid störningar du inte själv kan åtgärda: Vänd dig till ansvarig kundtjänst.

Johdanto

EG-försäkran om överensstämmelse

Härmed försäkrar vi att denna produkt, i det utförande den tillverkats i, motsvarar de harmoniserade kraven för EU-direktiv, EU-säkerhetsstandarder och de produktspecifika standarderna.

Produkt

Trädgårdspump, elektrisk

Serienummer

G3013015

Typ

JET601, JET601 INOX

JET802, JET802 INOX

JET1002 INOX

Ljudeffektnivå

uppmätt / garanterad

JET601, JET601 INOX 74/76 dB(A)

JET802, JET802 INOX 74/77 dB(A)

JET1002 INOX 83/86 dB(A)

Tillverkare

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EU-direktiv

2006/95/EG

2004/108/EG

2000/14/EG (13)

Överensstämmels-

evärdering

2000/14/EG

bilaga V

Företrädare

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmoniserade normer

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kötz, 2010-08-30

Eventuella material- eller tillverkarfel på maskinen ansvarar vi för under garantin inom den lagstadgade preskriptionstiden antingen genom reparation eller utbyte av del/delar. Preskriptionstiden gäller efter respektive lands lag, där maskinen införskaffades.

Våra garantiåtaganden gäller endast vid: Garantin upphör att gälla vid:

■ Ett korrekt handhavande av maskin
■ Beaktande av bruksanvisning
■ Användning av reservdelar i original

■ Reparationsförsök av maskin
■ Tekniska ändringar på maskinen
■ Ej ändamålsenlig användning
(t.ex. användning för kommersiellt bruk eller användning inom kommunal verksamhet)

Garantin gäller inte för:

■ Lackskador, som beror på normalt slitage
■ Förslitningsdelar, som på reservdelskartan är märkta med ramar XXX XXX (X)
■ Förbränningsmotorer – För dessa gäller separata garantibestämmelser från respektive motortillverkare

Vid garantifall var god uppsök din handlare med denna garantiförsäkran och kvittot eller närmaste auktoriserade kundtjänstställe. Genom detta garantiåtagande berörs inte köparens lagstadgade garanti gentemot försäljaren.
