NAVODILA ZA UPORABO Jet 802 AL-KO

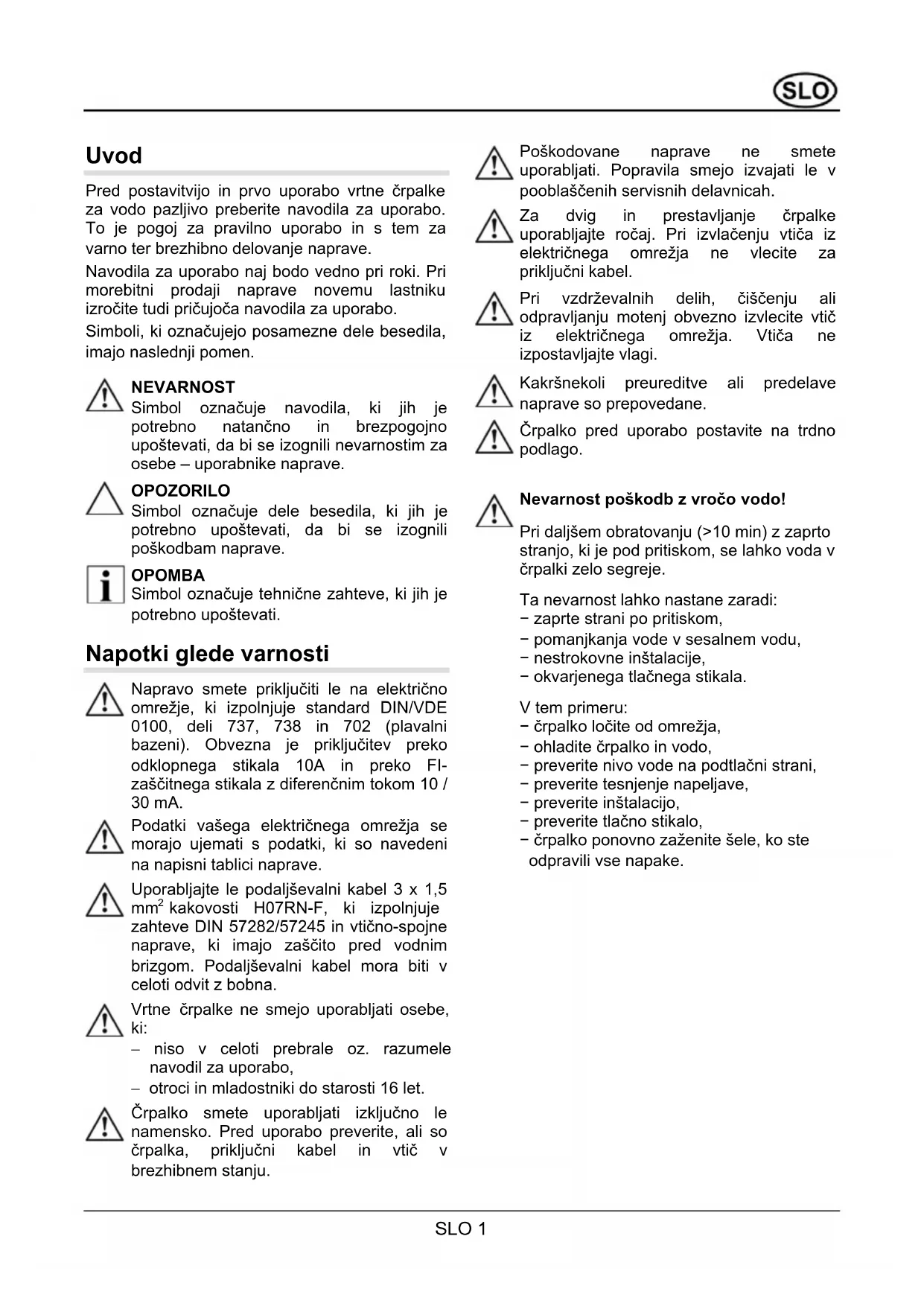

Navodila za uporabo naj bodo vedno pri roki. Pri morebitni prodaji naprave novemu lastniku izročite tudi pričujuča navodila za uporabo.

Simboli, ki označujejo posamezne dele besedila, imajo naslednji pomen.

NEVARNOST

Simbol označuje navodila, ki jih je potrebno natančno in brezpogojno upoštevati, da bi se izognili nevarnostim za osebe – uporabnike naprave.

OPOZORILO

Simbol označuje dele besedila, ki jih je potrebno upoštevati, da bi se izognili poškodbam naprave.

OPOMBA

Simbol označuje tehnične zahteve, ki jih je potrebno upoštevati.

Napotki glede varnosti

Napravo smete priključiti le na električno omrežje, ki izpolnjuje standard DIN/VDE 0100, deli 737, 738 in 702 (plavalni bazeni). Obvezna je priključitev preko odklopnega stikala 10A in preko Fizaščitnega stikala z diferenčnim tokom 10 / 30 mA.

Podatki vašega električnega omrežja se morajo ujemati s podatki, ki so navedeni na napisni tablici naprave.

Uporabljajte le podaljševalni kabel 3 x 1,5 mm² kakovosti H07RN-F, ki izpolnjuje zahteve DIN 57282/57245 in vtično-spojne naprave, ki imajo zaščito pred vodnim brizgom. Podaljševalni kabel mora biti v celoti odvit z bobna.

Vrtne črpalke ne smejo uporabljati osebe, ki:

- niso v celoti prebrale oz. razumele navodil za uporabo,

- otroci in mladostniki do starosti 16 let.

Črpalko smete uporabljati izključno le namensko. Pred uporabo preverite, ali so črpalka, priključni kabel in vtič v brezhibnem stanju.

Poškodovane naprave ne smete uporabljati. Popravila smejo izvajati le v pooblaščenih servisnih delavnicah.

Za dvig in prestavljanje črpalke uporabljajte ročaj. Pri izvlačenju vtiča iz električnega omrežja ne vlecite za priključni kabel.

Pri vzdrževalnih delih, čiščenju ali odpravljanju motenj obvezno izvlecite vtič iz električnega omrežja. Vtiča ne izpostavljajte vlagi.

Kakršnekoli preureditve ali predelave naprave so prepovedane.

Črpalko pred uporabo postavite na trdno podlago.

Nevarnost poškodb z vročo vodo!

Pri daljšem obratovanju (>10 min) z zaprto stranjo, ki je pod pritiskom, se lahko voda v črpalki zelo segreje.

Ta nevarnost lahko nastane zaradi:

• zaprte strani po pritiskom,
• pomanjkanja vode v sesalnem vodu,
• nestrokovne inštalacije,
• okvarjenega tlačnega stikala.

V tem primeru:

• črpalko ločite od omrežja,
• ohladite črpalko in vodo,
• preverite nivo vode na podtlačni strani,
• preverite tesnjenje napeljave,
• preverite inštalacijo,
• preverite tlačno stikalo,
• črpalko ponovno zaženite šele, ko ste odpravili vse napake.

Namen

Dovoljena uporaba

Vrtna črpalka je namenjena za zasebno uporabo v hiši in na vrtu. Uporabljati jo smete le v okolju in pri pogojih, navedenih v tehničnih podatkih. Naprava je primerna izključno le za naslednje namene:

– namakanje in zalivanje (npr. vrta, trate, zelenjavnih gredic),
- prečrpavanje ali izčrpanje vode iz posod (npr. plavalnega bazena),
- odvzemanje vode iz vodnjaka, rezervoarja za deževnico ali cisterne.

Vrtna je namenjena izključno za črpanje naslednjih tekočin:

• čista voda,
• deževnica,
• voda z vsebnostjo klora (za plavalni bazen).

Prepovedana uporaba

Črpalka ne sme trajno obratovati.

Ne smete je uporabljati za črpanje:

• pitne vode
• slane vode,
• živil,
• umazane vode,
• agresivnih sredstev oz. kemikalij,
• jedkih, vnetljivih, eksplozivnih sredstev ali tekočin, ki se vplinjajo,
  – tekočin s temperaturo nad 35°C,
• vode, ki vsebuje pesek ali druge ostre delce.

Opis naprave

Vrtna črpalka za vodo in pribor (A, B, C)

1 vhodni (sesalni) priključek
2 vijak za dolivanje vode
3 izhodni (tlačni) priključek
4 ohišje motorja
5 priključni kabel
6 stikalo za vklop in izklop
7 noga črpalke
8 ohišje črpalke
9 izpustni vijak
10 kotni element s tesnilom
11 priključni nastavek
12 sesalna garnitura AL-KO (pribor)
13 predfilter (pribor)

Delovanje

Črpalka sesa vodo preko priključka (1) in jo dobavlja porabniku preko tlačnega priključka (3).

Stikalo (6) je namenjeno za vključitev oz. izključitev črpalke.

Termična zaščita

Črpalka je opremljena s termičnim stikalom, ki izključi črpalko v primeru prekomernega segrevanja. Ko se črpalka ohladi (15 do 20 minut), se samodejno vključi.

Postavitev naprave in zagon

• Črpalko postavite na vodoravno, čvrsto in pred poplavo varno podlago.
• Zagotovite, da črpalka ne bo izpostavljena dežju in neposrednim vodnim curkom.

Dolžino sesalne cevi izberite tako, da ne bo moglo priti do suhega teka črpalke. Ustje sesalne cevi se mora vedno nahajati vsaj 30 cm pod gladino vode.

- Na črpalko pritrdite sesalno cev. Spoj mora biti neprodušen. Pazite, da ne poškodujete navoja.

Pri višini sesanja preko 4 m mora imeti sesalna cev premer najmanj 1" (25,4 mm). Priporočamo uporabo sesalne garniture AL-KO (12) s sesalno cevjo, sesalno košaro in ventilom za preprečitev povratnega toka. Posvetujte se s prodajalcem.

△ Pri črpanju vode, ki vsebuje manjše količine peska, morate med sesalno cev in sesalni priključek črpalke vgraditi predfilter (AL-KO) (13). Posvetujte se s prodajalcem.

- Sesalna cev mora potekati samo navzgor.

Če gre sesalna cev nad višino črpalke, v cevi nastajajo zračni mehurji.

Montaža tlačne cevi

• Priključni nastavek (11) privijte v izhodni priključek (3).
• Kotni element (10) privijte na priključni nastavek in ga obrnite v želeno smer.
• Na kotni element priključite cev za vodo. Kotni element lahko (odvisno od vrste cevi) skrajšate.
• Odprite vse zaporne elemente na cevi (ventile, pršilne šobe itd).

Napolnitev črpalke z vodo

Pred vsako postavitvijo oz. zagonom morate v črpalko do roba naliti vodo. To je potrebno zato, da črpalka lahko takoj po zagonu vsesa vodo. Suhi tek bi črpalko uničil.

• Odprite zaporni vijak za dolivanje (2).
- Nalijte toliko vode, da je notranjost črpalke (8) zalita.
- Privijte zaporni vijak (2).

Vključitev črpalke

• Vtiè prikljuèite na elektrièno omrežje.

Črpalke ne vključite, će je tlačna cev na koncu zaprta oz. zamašena.

• Odprite vse zaporne elemente na cevi (ventile, pršilne šobe itd).
  • Vrtno črpalko vključite s stikalom (6).
• Po uporabi črpalko izključite s stikalom (6).

Vzdrževanje in nega

Pred začetkom vzdrževalnih del obvezno izvlecite vtič iz električnega omrežja. Zagotovite, da naprave med vzdrževalnimi deli ne bo mogel vključiti kdo drug.

Čiščenje

Po črpanju vode, ki vsebuje klor (voda za plavalni bazen) ali drugih tekočin, ki puščajo usedline, morate črpalko splakniti s čisto vodo.

Odmašitev

Če se črpalka zamaši, opravite naslednji postopek.

• Odstranite sesalno cev (1) na vhodu črpalke.
• Konec tlačne cevi priključite na vodovodno pipo in odprite vodo. Voda naj teče skozi ohišje črpalke toliko časa, da se čep odstrani iz črpalke.
• Pred ponovnim zagonom lahko s kratko vključitvijo preverite, ali se motor črpalke vrti.
• Vzpostavite delovanje črpalke po že opisanem postopku.

Zaščita proti zmrzali

Če obstoji nevarnost zmrzali, odvijte izpustni vijak (9) in pustite, da voda izteče iz črpalke. Vijak privijte na prvotno mesto in črpalko shranite na mestu, kjer ni nevarnosti zmrzali.

Odstranjevanje

Odslužene naprave ne sodijo med gospodinjske odpadke!

Embalaža, naprava in pribor so izdelani iz materialov, ki jih je možno reciklirati, zato jih odstranite na primeren način.

Motnje v delovanju

Pred odpravljanjem motnje izvlecite vtič iz električnega omrežja.

Motnja	Vzrok	Ukrepanje
Motor črpalke ne teče	Tekalno kolo je blokiranoAktiviralo se je termično stikalo	Očistite črpalko, odstranite zamašek.Počakajte, da termično stikalo spet vključi črpalko. Upoštevajte najvišjo dopustno temperaturo črpanega medija. Črpalko naj pregledajo na pooblaščenem servisu.
Ni omrežne napetosti		Električar naj ugotovi vzrok.Preverite varovalko.
Črpalka teče, vendar ne črpa vode	Sesalna cev ni pod vodno gladino	Ustje sesalne cevi potopite bolj globoko
	V ohišju	Nalijte vodo v črpčalke je zrak
	Črpalka črpa zrak	Preverite vse priključne povezave in pokrov filtra, ali tesnijo
Zamašila se je sesalna stran		NEVARNOST!Nevarnost poškodb z vročo vodo!
	Tlačna cev je zaprta	Očistite sesalno stran črpalkeNEVARNOST!Nevarnost poškodb z vročo vodo!
	Tlačna cev je prepognjena	Odprite cev.Poravnajte cev.
Pretok vode je premajhen	Tlačna cev je prepognjena	Poravnajte cev.
Cev je pretanka	Uporabite cev z večjim premerom
Zamašila se je sesalna stran	Odstranite umazanijo z ustja	sesalne cevi
	Premer sesalne cevi ni zadosten	Uporabite cev z večjim presekom
	Višina črpanja je prevelika	Upoštevajte največjo višino črpanja (glejte tehnične podatke)
	Višina sesanja je prevelika	Upoštevajte največjo višino sesanja (glejte tehnične podatke)

Če vzroka motnje ne morete ugotoviti, se obrnite na pooblaščeni servis.

Uvod

Otklanjanje začepljenja

S to izjavo potrjujemo, da je ta izdelek v predstavljeni izvedbi, skladen z usklajenimi direktivami EU, varnostnimi standardi EU in upoštevnimi standardi za tovrstne izdelke.

Izdelek

Električna vrtna črpalka

Serijska številka

G3013015

Tipi

JET601, JET601 INOX

JET802, JET802 INOX

JET1002 INOX

Proizvajalec

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Direktive EU

2006/95/EG

2004/108/EG

2000/14/EG (13)

Raven zvočne moči

izmerjena / zagotovljena

JET601, JET601 INOX 74/76 dB(A)

JET802, JET802 INOX 74/77 dB(A)

JET1002 INOX 83/86 dB(A)

Ugotavljanje

skladnosti

2000/14/EG

Dodatek V

Pooblaščeni zastopnik

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Usklajene norme

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kötz, 2010-08-30

V zakonitem garancijskem roku morebitne napake v materialu ali izdelavi v skladu z našo presojo brezplačno odpravimo bodisi s popravilom ali zamenjavo delov. Obseg garancijskih pravic je odvisen tudi od zakonodaje države, v kateri ste napravo kupili.

■ v primeru nenamenske uporabe (npr. v pridobitvene ali komunalne namene)

Garancija ne krije:

■ poškodb laka, ki so posledica običajne obrabe
■ obrabnih delov, ki so na seznamu nadomestnih delov označeni z okvirčkom [XXX XXX (X)]
■ za motorje z notranjim izgorevanjem veljajo določila v garancijskem listu, ki ga prilaga proizvajalec

V primeru uveljavljanja garancije se z garancijskim listom in računom obrnite na svojega prodajalca ali najbližji pooblaščeni servis. Navedbe v pričujuči garancijski izjavi ne omejujejo zakonsko določenih pravic, ki jih ima kupec do prodajalca.
