KÄYTTÖOHJE Jet 802 AL-KO

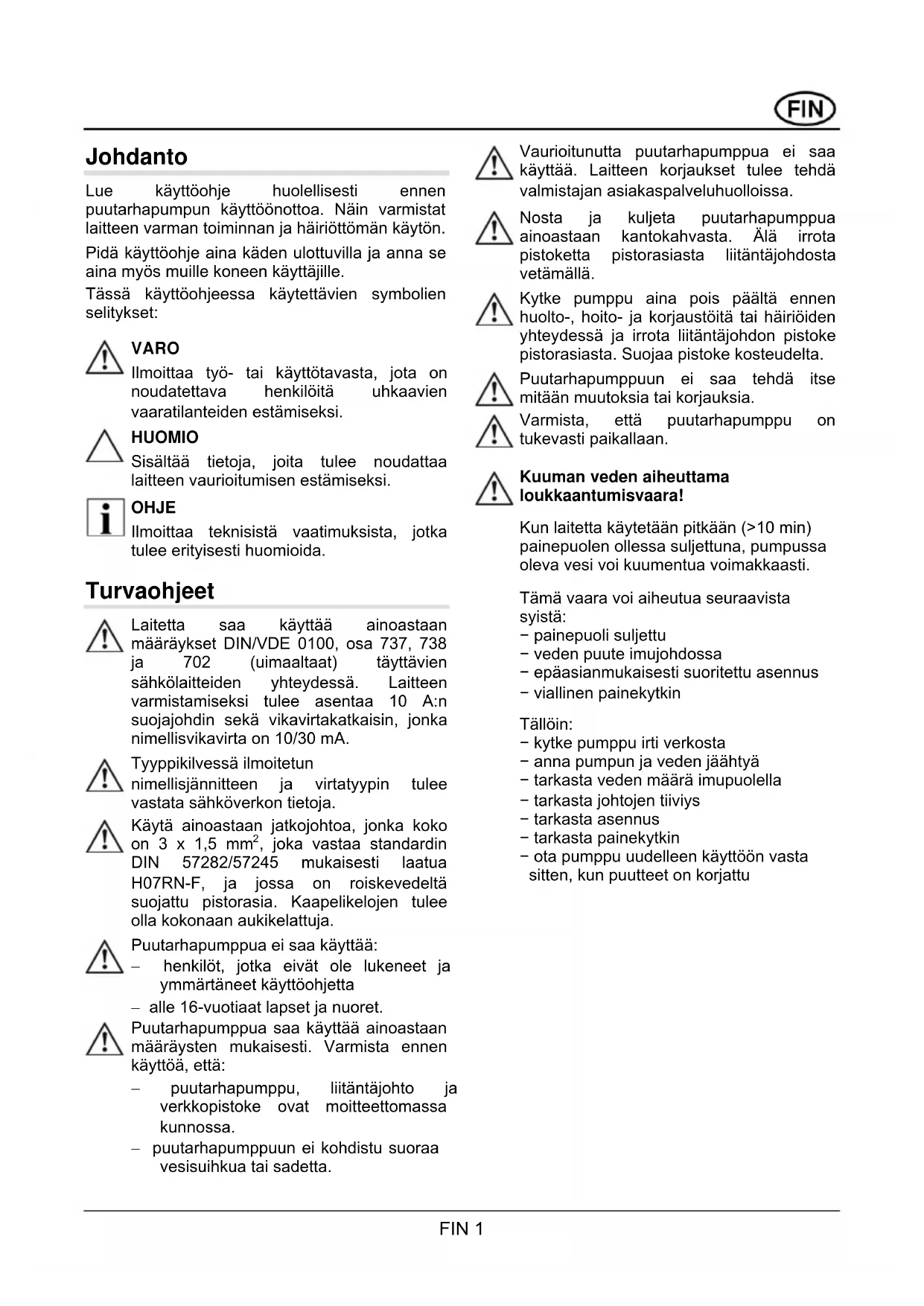

Lue käyttöohje huolellisesti ennen puutarhapumpun käyttöönottoa. Näin varmistat laitteen varman toiminnan ja häiriöttömän käytön.

Pidä käyttöohje aina käden ulottuvilla ja anna se aina myös muille koneen käyttäjille.

Tässä käyttöohjeessa käytettävien symbolien selitykset:

VARO

Ilmoittaa työ- tai käyttötavasta, jota on noudatettava henkilöitä uhkaavien vaaratilanteiden estämiseksi.

HUOMIO

Sisältää tietoja, joita tulee noudattaa laitteen vaurioitumisen estämiseksi.

OHJE

Ilmoittaa teknisistä vaatimuksista, jotka tulee erityisesti huomioida.

Turvaohjeet

Laitetta saa käyttää ainoastaan määräykset DIN/VDE 0100, osa 737, 738 ja 702 (uimaaltaat) täyttävien sähkölaitteiden yhteydessä. Laitteen varmistamiseksi tulee asentaa 10 A:n suojajohdin sekä vikavirtakatkaisin, jonka nimellisvikavirta on 10/30 mA.

Tyyppikilvessä ilmoitetun nimellisjännitteen ja virtatyypin tulee vastata sähköverkon tietoja.

Käytä ainoastaan jatkojohtoa, jonka koko on 3 x 1,5 mm², joka vastaa standardin DIN 57282/57245 mukaisesti laatua H07RN-F, ja jossa on roiskevedeltä suojattu pistorasia. Kaapelikelojen tulee olla kokonaan aukikelattuja.

Puutarhapumppua ei saa käyttää:

- henkilöt, jotka eivät ole lukeneet ja ymmärtäneet käyttöohjetta

- alle 16-vuotiaat lapset ja nuoret.

Puutarhapumppua saa käyttää ainoastaan määräysten mukaisesti. Varmista ennen käyttöä, että:

- puutarhapumppu, liitäntäjohto ja verkkopistoke ovat moitteettomassa kunnossa.

- puutarhapumppuun ei kohdistu suoraa vesisuihkua tai sadetta.

Vaurioitunutta puutarhapumppua ei saa käyttää. Laitteen korjaukset tulee tehdä valmistajan asiakaspalveluhuolloissa.

Nosta ja kuljeta puutarhapumppua ainoastaan kantokahvasta. Älä irrota pistoketta pistorasiasta liitäntäjohdosta vetämällä.

Kytke pumppu aina pois päältä ennen huolto-, hoito- ja korjaustöitä tai häiriöiden yhteydessä ja irrota liitäntäjohdon pistoke pistorasiasta. Suojaa pistoke kosteudelta.

Puutarhapumppuun ei saa tehdä itse mitään muutoksia tai korjauksia.

Varmista, että puutarhapumppu on tukevasti paikallaan.

Kuuman veden aiheuttama loukkaantumisvaara!

Kun laitetta käytetään pitkään (>10 min) painepuolen ollessa suljettuna, pumpussa oleva vesi voi kuumentua voimakkaasti.

Tämä vaara voi aiheutua seuraavista syistä:

• painepuoli suljettu
• veden puute imujohdossa
• epäasianmukaisesti suoritettu asennus
• viallinen painekytkin

Tällöin:

• kytke pumppu irti verkosta
• anna pumpun ja veden jäähtyä
• tarkasta veden määrä imupuolella
• tarkasta johtojen tiiviys
• tarkasta asennus
• tarkasta painekytkin
• ota pumppu uudelleen käyttöön vasta sitten, kun puutteet on korjattu

Käyttötarkoitus

Määräystenmukainen käyttö

Puutarhapumppu on tarkoitettu ainoastaan yksityiseen käytöön talossa ja puutarhassa. Sitä saa käyttää ainoastaan käyttörajoitusten puitteissa teknisten määräysten mukaisesti. Puutarhapumppu soveltuu ainoastaan seuraaviin käyttötarkoituksiin:

• sadetukseen ja kasteluun (esim. nurmikkoalueet, kasvimaat ja puutarhat)
• säiliöiden täyttämiseen ja tyhjentämiseen (esim. uima-altaat)
  – veden ottamiseen sadevesitynnyreistä ja vesisäiliöistä.

Laite soveltuu ainoastaan seuraavien nesteiden johtamiseen:

• puhdas vesi
• sadevesi

- klooripitoinen vesi (uima-altaiden vesi).

Määräystenvastainen käyttö

Puutarhapumppua ei saa käyttää yhtäjaksoisesti. Laite ei sovellu seuraavien nesteiden johtamiseen:

• juomavesi
• suolapitoinen vesi
• elintarvikkeet
• likavesi
• aggressiiviset aineet, kemikaalit
  – syövyttävät, syttyvät, räjähtävät tai kaasuuntuvat nesteet
• nesteet, joiden lämpötila on yli 35 °C
• hiekkapitoinen vesi ja hiovat aineet.

Laitekuvaus

Puutarhapumppu/tarvikkeet (kuva A, B ja C)

1 Pumpun sisääntuloaukko/imuletkuliitäntä
2 Täyttöaukon tulppa
3 Pumpun ulostuloaukko/painejohtoliitäntä
4 Moottorikotelo
5 Liitäntäjohto
6 Virtakytkin
7 Pumpun jalkaosa
8 Pumppukotelo
9 Tyhjennysruuvi
10 Kulmanippa ja tiiviste (tarvikkeet)
11 Liitäntäkappale (tarvikkeet)
12 AL-KOn imuvarustesarja (tarvikkeet)

13 Esisuodatin (tarvikkeet)

Toiminta

Pumppu imee vettä imuletkun (1) avulla ja johtaa veden pumpun ulostuloon (3). Puutarhapumppu kytketään virtakytkimellä (6).

Lämpösuojaus

Puutarhapumppu on varustettu lämpökytkimellä, joka kytkee pumpun pois päältä sen ylikuumentuessa. Noin 15–20 minuutin jäähdytysvaiheen jälkeen pumppu kytkeytyy jälleen automaattisesti päälle.

Laitteen asennus ja käyttöönotto

• Aseta laite tasaiselle, tulvimisvettä kestävälle, kiinteälle ja vaakasuoralle alustalle.
• Varmista, että vesipumppu on suojattu sateelta ja suoralta vesisuihkulta.

Asenna imuletkun

Valitse imuletkun pituus siten, ettei pump-pu voi käydä kuivana. Imuletkun tulee olla aina 30 cm vedenpinnan alapuolella.

- Asenna imuletku. Varmista, että liitäntä on tiivis, mutta älä vahingoita kierteitä.

Jos imukorkeus on yli 4 mm, tulee asentaa imuletku, jonka halkaisija on vähintään 1". Suosittelemme AL-KOn imutarvikesarjan (12) käyttämistä. Sarjaan kuuluu imuletku, pumpun imukoppa ja pohjaventtiili (takaisinvirtauksen esto). Kysy lisää myyjäliikkeestä.

△ Jos vesi on hiekkapitoista, tulee imuletkun ja pumpun sisääntulon väliin asentaan esisuodatin (13). Kysy lisää myyjälikkeestä.

- Asenna imuletku aina nousevasti.

Jos letku asennetaan korkeammalle kuin pumppu, letkuun muodostuu ilmakuplia.

Paineletkun asennus

• Ruuvaa liitäntäkappale (11) kiinni pumpun ulostuloon (3).

• Ruuvaa kulmanippa (10) liitäntäkappaleeseen ja käännä kulmanippaa haluamaasi suuntaan.

• Kiinnitä kulmanippaan letku. Kulmanippaa voidaan leikata halutun letkuliitännän mukaisesti.

• Avaa paineletkussa oleva tulppa (venttiili, ruiskusuutin tms.).

Puutarhapumppun täyttäminen

Aina asennuksen/käyttöönoton yhteydessä pumppu tulee täyttää ylivuotoon asti vedellä, jotta se voi alkaa heti imeä. Pumppu rikkoutuu kuivana käytettäessä.

• Avaa täyttöaukon tulppa (2).
• Täytä pumppuun vettä täyttöaukosta, kunnes pumppukotelo (8) on täynnä.
• Ruuvaa täyttöaukon tulppa (2) kiinni.

Pumpun kytkeminen päälle/pois päältä

- Kytke liitäntäjohdon pistoke pistorasiaan.

Älä anna pumpun käydä, jos paineletku on suljettu.

• Avaa paineletkussa oleva tulppa (venttiili, ruiskusuutin tms.).
• Kytke puutarhapumppu päälle kytkimestä (6).
• Kytke puutarhapumppu käytön jälkeen pois päältä kytkimestä (6).

Huolto ja hoito

Puutarhapumppu on erotettava sähköverkosta aina ennen huolto- ja hoitotöiden aloittamista. Irrota liitäntäjohdon pistoke pistorasiasta.

Pumpun huuhtelu

Jos pumpulla on johdettu klooripitoista uimaaltaan vettä tai muita nesteitä, joista jää jäämiä, pumppu tulee huuhdella käytön jälkeen puhtaalla vedellä.

Tukkeumien poisto

Poista tukkeumat pumpusta seuraavasti:

• Irrota imuletku pumpun sisääntuloaukosta (1).
• Liitä paineletku vesijohtoon ja anna veden virrata pumppukotelon läpi, kunnes tukkeuma irtoaa.
• Ennen käyttöönottoa voit tarkistaa, ettei pumpussa ei ole tukkeumia kytkemällä pumpun lyhyeksi aikaa päälle.
• Ota puutarhapumppu uudelleen käyttöön kuvatulla tavalla.

Jäätymiseltä suojaaminen

Suojaa pumppu jäätymiseltä. Irrota sitä varten tyhjennysruuvi (9), tyhjennä pumppu ja varastoi jäätymiseltä suojattuna.

Jätehuolto

Älä hävitä käytöstä poistettuja laitteita talousjätteen mukana!

Pakkaus, laite ja lisätarvikkeet on valmistettu kierrätyskelpoisista materiaaleista, ja ne on hävitettävä asianmukaisella tavalla.

Häiriö

Irrota verkkopistoke aina ennen häiriönpoistoon liittyviä töitä.

Häiriö	Syy	Korjaus
Moottori ei toimi Siipipyörä jumittunut		Huuhtele pumppu, poista tukos
	Lämpökytkin on kytkenyt laitteen pois päältä	Odota, kunnes lämpökytkin kytkee pumpun uudelleen päälle. Huomioi johdettavan aineen maksimilämpötila. Anna tarkistaa pumppu.
	Ei	verkkojännitärtäkista sulakkeet, anna sähköalan ammattilaisten tarkistaa virransyöttö
Puutarhapumppu toimii, mutta ei johda nestettä	Veden taso liian alhainen	Upota imuletku syvemmälle
	Ilmaa	pumppukotelossaTäytä
Pumppu imee ilmaa		Tarkista kaikki jatkoyhteydet sekä suodattimen kannen tiiviys
	Imupuolen	tukovARO!Kuuman veden aiheuttama loukkaantumisvaara!Poista lika imalueelta
	Paineletku	suljetARO!Kuuman veden aiheuttama loukkaantumisvaara!Avaa paineletku
Paineletku taittunut Suorista paineletku
Syöttömäärä liian pieni	Paineletku taittunut Suorista paineletku
Letkun halkaisija liian pieni	Käytä suurempaa paineletkua
Imupuolen tukos Poista lika imalueelta
Nostokorkeus liian suuri		Noudata maksimi nostokorkeutta (tekniset tiedot)
	Imukorkeus	liiaffarkista imukorkeus, noudatai maksimi imukorkeutta (tekniset tiedot)

Ellet onnistu poistamaan häiriötä, ota yhteyttä asiakaspalveluumme.

Úvod

EY-vaatimustenmukaisuusvakuutus

Vakuutamme täten, että kysessä oleva tuote vastaa siinä tilassa, kuin valmistaja on sen markkinoille saattanut, harmonisoituja EU-direktiivejä, EU-turvastandardeja sekä tuotekohtaisia standardeja.

Tuote

Puutarhapumppu, sähkökäyttöinen

Sarjanumero

G3013015

Tyyppi

JET601, JET601 INOX

JET802, JET802 INOX

JET1002 INOX

Valmistaja

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EU-direktiivit

2006/95/EG

2004/108/EG

2000/14/EG (13)

Valtuutettu henkilö

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonisoidut standardit

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Äänitehotaso

mitattu / taattu

JET601, JET601 INOX 74/76 dB(A)

JET802, JET802 INOX 74/77 dB(A)

JET1002 INOX 83/86 dB(A)

Vaatimustenmukaisuuden

arviointi

2000/14/EG

liite V

Kötz, 2010-08-30

Laitteessa mahdollisesti esiintyvät materiaali- tai valmistusvirheet korjataan lakisääteisen takuun voimassaoloaikana valmistajan parhaaksi katsomalla tavalla joko korjaamalla tai toimittamalla asiakkaalle varaosa.

Takuun voimassaoloaika määräytyy laitteen ostomaan lakien mukaisesti.

Valmistajan myöntämä takuu pätee vain seuraavien edellytysten täyttyessä:

■ Laitetta käytetään asianmukaisesti

Käyttöohjetta noudatetaan

■ Laitteessa käytetään alkuperäisiä varaosia

Takuu raukeaa seuraavissa tapauksissa:

■ Laitetta on yritetty korjata

■ Laitteeseen on tehty teknisiä muutoksia

■ Laitetta on käytetty määräysten tai ohjeiden vastaisella tavalla (esim. kaupalliseen tai kunnalistekniseen tarkoitukseen)

Takuu ei koske:

■ Maalivaurioita, jotka johtuvat normaalista kulumisesta
■ Kuluvia osia, jotka on merkitty varaosakaavioon kehyksellä XXX XXX (X)
- Polttomoottoreita – Niitä koskevat kulloinkin kyseessä olevan moottorinvalmistajan erilliset takuumääräykset

Ota takuutapauksessa yhteyttä jälleenmyyjään tai lähimpään valtuutettuun huoltoliikkeeseen ja esitä tämä takuutodistus ja myyntikuitti. Valmistajan myöntämä takuu ei rajoita ostajan lakisääteisiä takuuvaatimuksia.
