NÁVOD K OBSLUZE Jet 802 AL-KO

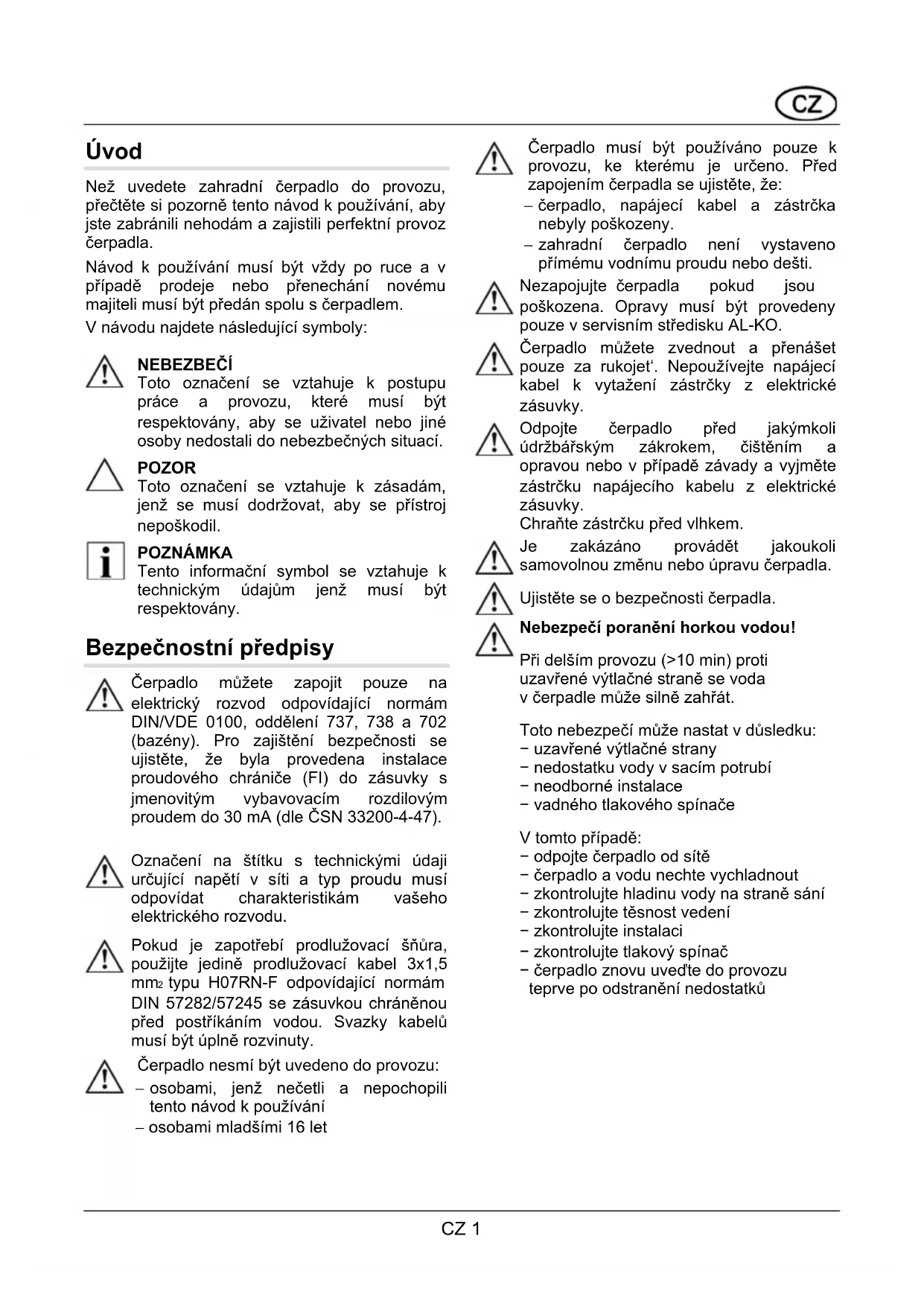

Než uvedete zahradní čerpadlo do provozu, přečtěte si pozorně tento návod k používání, aby jste zabránili nehodám a zajistili perfektní provoz čerpadla.

Návod k používání musí být vždy po ruce a v případě prodeje nebo přenechání novému majiteli musí být předán spolu s čerpadlem.

V návodu najdete následující symboly:

NEBEZBEČÍ

Toto označení se vztahuje k postupu práce a provozu, které musí být respektovány, aby se uživatel nebo jiné osoby nedostali do nebezbečných situací.

POZOR

Toto označení se vztahuje k zásadám, jenž se musí dodržovat, aby se přístroj nepoškodil.

POZNÁMKA

Tento informační symbol se vztahuje k technickým údajům jenž musí být respektovány.

Bezpečnostní předpisy

Čerpadlo můžete zapojit pouze na elektrický rozvod odpovídající normám DIN/VDE 0100, oddělení 737, 738 a 702 (bazény). Pro zajištění bezpečnosti se ujistěte, že byla provedena instalace proudového chrániče (FI) do zásuvky s jmenovitým vybavovacím rozdilovým proudem do 30 mA (dle ČSN 33200-4-47).

Označení na štítku s technickými údaji určující napětí v síti a typ proudu musí odpovídat charakteristikám vašeho elektrického rozvodu.

Pokud je zapotřebí prodlužovací šňůra, použijte jedině prodlužovací kabel 3x1,5 mm _2 typu H07RN-F odpovídající normám DIN 57282/57245 se zásuvkou chráněnou před postříkáním vodou. Svazky kabelů musí být úplně rozvinuty.

Čerpadlo nesmí být uvedeno do provozu:

- osobami, jenž nečetli a nepochopili tento návod k používání

- osobami mladšími 16 let

Čerpadlo musí být používáno pouze k provozu, ke kterému je určeno. Před zapojením čerpadla se ujistěte, že:

- čerpadlo, napájecí kabel a zástrčka nebyly poškozeny.

- zahradní čerpadlo není vystaveno přímému vodnímu proudu nebo dešti.

Nezapojujte čerpadla pokud jsou poškozena. Opravy musí být provedeny pouze v servisním středisku AL-KO.

Čerpadlo můžete zvednout a přenášet pouze za rukojet'. Nepoužívejte napájecí kabel k vytažení zástrčky z elektrické zásuvky.

Odpojte čerpadlo před jakýmkoli údržbářským zákrokem, čištěním a opravou nebo v případě závady a vyjměte zástrčku napájecího kabelu z elektrické zásuvky.

Chraňte zástrčku před vlhkem.

Je zakázáno provádět jakoukoli samovolnou změnu nebo úpravu čerpadla.

Ujistěte se o bezpečnosti čerpadla.

Nebezpečí poranění horkou vodou!

Při delším provozu (>10 min) proti uzavřené výtlačné straně se voda v čerpadle může silně zahřát.

Toto nebezpečí může nastat v důsledku:

• uzavřené výtlačné strany
• nedostatku vody v sacím potrubí
• neodborné instalace
• vadného tlakového spínače

V tomto případě:

• odpojte čerpadlo od sítě
• čerpadlo a vodu nechte vychladnout
• zkontrolujte hladinu vody na straně sání
• zkontrolujte těsnost vedení
• zkontrolujte instalaci
• zkontrolujte tlakový spínač
• čerpadlo znovu uvedte do provozu teprve po odstranění nedostatků

Používání

Předpokládané používání

Čerpadlo je určeno k domácímu používání v domě a na zahradě. Musí být používáno pouze k účelům odpovídajícím jeho technickým vlastnostem. Čerpadlo je vhodné k následujícím účelům:

• zavlažování a kropení (např. parků, záhonů a všeobecně v zahradách)
  – vyprázdnění nádrží nebo k přečerpání vody (např. u bazénů)
• k drenáži studní, nádrží dešt'ové vody a cisteren

Čerpadlo je vhodné pouze k pumpování těchto kapalin:

• čistá voda
• dešťová voda
  – chlorovaná voda (voda z bazénů)

Zakázané používání

Čerpadlo nesmí být používáno na nepřetržitý provoz. Čerpadlo není vhodné na pumpování:

• pitné vody
• slané vody
• tekutých potravin
• usazenin a kalů
  – korozivních a chemických látek
• kyselých, vznětlivých, výbušných nebo těkavých kapalin
  – kapalin teplejších než 35° C
  – vody s pískem nebo brusných kapalin.

Popis čerpadla

Zahradní čerpadlo/příslušenství (obrázky A, B, C)

1 Sací otvor/napojení na sací potrubí
2 Plnící zátka
3 Výstupní otvor/napojení na výtlačné potrubí
4 Motorová část
5 Napájecí kabel
6 Spínač ON/OFF (zapnuto/vypnuto)
7 Báze čerpadla
8 Tělo čerpadla
9 Vypouštěcí zátka
10 Kolenové spojení (pøíslu¹enství)
11 Vsuvka se závitem (pøíslu¹enství)
12 Nasávací soubor AL-KO (příslušenství)
13 Filtr (příslušenství)

Funkce

Čerpadlo nasává vodu sacím otvorem (1) a přivádí ji k výstupní otvoru (3).

Používejte spínač (6) k zapnutí a k vypnutí čerpadla.

Tepelná ochrana

Čerpadlo je vybaveno tepelným spínačem, který ho vypne v případě přehřátí. Po ochlazování, které trvá přibližně 15-20 minut, se čerpadlo automaticky zapne.

Instalace a uvedení do provozu

• Postavte čerpadlo na jistý, stabilní a perfektně vodorovný povrch.
• Ujistěte se, že čerpadlo je chráněno před deštěm a přímým proudem vody.

Montáž sacího potrubí

Určit délku sacího potrubí tak, aby čerpadlo nefungovalo nasucho. Nasávací potrubí musí být umístěno nejméně 30 cm pod hladinou vody.

- Namontovat sací potrubí. Dobře utáhnout bez poškození závitu.

Pokud je sací výška víc jak 4 metry musí být namontováno potrubí s průměrem 1". Doporučujeme použití nasávacího souboru AL-KO (12) složeného z nasávacího potrubí, filtru a spodního ventilu (zpětný ventil). Nasávací soubor můžete zakoupit ve specializovaném obchodu.

V případě vody znečištěné pískem je potřeba namontovat filtr (13) mezi nasávací potrubí a nasávací otvor. Filtr můžete zakoupit ve specializovaném obchodu.

- Umístěte sácí potrubí tak aby stále vedlo vzhůru k čerpadlu.

i Jestliže ho umístíte nad čerpadlo, mohli by se vytvořit vzduchové bubliny a čerpadlo by nasávalo vzduch.

• Našroubujte vsuvku se závitem (11) na výstupní otvor (3).
• Našroubujte kolenové spojení (10) na vsuvku a natočte ho v požadovaném směru.
• Upevněte potrubí na kolenové spojení. Vsuvka kolenového spojení může být

uříznuta, aby se přizpůsobila zvolenému výtlačnému potrubí.

- Otevřít všechny uzávěry na výtlačném potrubí (ventily, trysky apd.).

Naplnění čerpadla

Čerpadlo musí být naplněno vodou až k přepadu před každým zapnutím, aby mohlo okamžitě nasávat. Fungováním nasucho by se mohlo čerpadlo závažně poškodit.

• Odšroubovat plnící zátku (2).
- Nalít vodu do čerpadla až do jeho naplnění (8).
• Zašroubovat plnící zátku (2).

Zapínání/vypínání čerpadla

- Zasunout zástrčku napájecího kabelu do elektrické zásuvky.

• Otevřít všechny uzávěry na přívodovém potrubí (ventily, trysky apd.).
• Zapnout čerpadlo otočením spínače (6) do polohy ON.
• Vypnout čerpadlo otočením spínače (6) do polohy OFF.

Udržba a čištění

Před jakýmkoli údržbářským zákrokem nebo čištěním, musí být čerpadlo odpojeno od napájecí sítě. Vytáhnout zástrčku napájecího kabelu z elektrické zásuvky.

Čištění čerpadla

Propláchnout čerpadlo čistou vodou po pumpování chlorované vody nebo vody zanechávající usazeniny.

Odtranění ucpání čerpadla

Pokud e Vaše čerpadlo zablokovalo a nenasává a neodvádí vodu, odstraňte ucpání podle následujících pokynů:

• Odmontujte sací potrubí od sacího otvoru (1).
• Napojit výtlačné potrubí na kohoutek vodovodu a proplachovat čerpadlo, dokud neodstraníte zábrany.
• Před zapojením čerpadla se ujistěte, prostřednictvím krátkých zapínání a vypínání, že čerpadlo dobře funguje. Nedovolte, aby čerpadlo nasávalo vzduch.
  • Zapojit čerpadlo podle popisu.

Ochrana proti mrazu

Chraňte čerpadlo proti mrazu během odbobí mimo provoz. Než uložíte čerpadlo do prostoru chráneného před mrazem, nezapomeňte ho vyprázdnit prostřednictvím vypouštěcí zátky (9).

Likvidace odpadu

Přístroje, které již dosloužily, nelikvidujte v domácím odpadu!

Balení, přístroj a příslušenství jsou z recyklovatelných materiálů a musí se likvidovat předepsaným způsobem

Poruchy

Před jakýmkoliv zákrokem k odstranění eventuálních závad, vytáhněte zástrčku z elektrické zásuvky.

Závada	Příčina	Odstranění závady
Motor nefunguje	Oběžné kolo je zablokováno	Odstranit zábranu v nasávání. Propláchnout oběžné kolo pod proudem vody
	Termický	spínáž prošký spínáž termický spínáč opět zapne čerpadlo. Dát pozor na maximální teplotu kapaliny. Nechat zkontrolovat čerpadlo
Výpadek elektrické energie		Zkontrolujte jističe, nechte zkontrolovat přívod elektrického proudu specializovaným elektrikářem.
Čerpadlo funguje, ale nevydává kapalinu	Úroveň vody příliš nízká	Ponořit nasávací potrubí do větší hloubky
	Vzduch v tělese čerpadla	Odstranit čerpadlo
Čerpadlo nasává vzduch		Zkontrolujte všechna spojení a kryt filtru z hlediska těsnosti.
Zábrana v nasávání		NEBEZBEČÍ!
		Jebezpečí poranění horkou vodou!
		Odsranit znečištění v nasávání
		NEBEZBEČÍ!
		Jebezpečí poranění horkou vodou!
		Otevřít výtlačné potrubí
		Natáhnout výtlačné potrubí
Příliš nízké dopravované množství	Výtlačné potrubí ohnuto	Natáhnout výtlačné potrubí
	Průměr potrubí příliš malý	Použít větší výtlačné portubí
	Zábrana v nasávání	Odstranit znečištění v nasávání
	Výtlačná výška příliš vysoká	Dát pozor na maximální výtlačnou výšku (viz Technické údaje)
	Výška	nasáván Zkontrolovat výšku nasávání dýtspozor na maximální výšku nasávání (viz Technické údaje)

V případě neopravitelných závad Vás žádáme, abyste se obrátili na nejbližší Servisní službu klientů AL-KO.

Úvod

Bezpečnostné predpisy

Odpojte čerpadlo pred akýmkol'vek údržbářskym zákrokom, čistením a opravou alebo v prípade závady a vytiahnite zástrčku napájacieho kábla z elektrickej zásuvky. Chráněte zástrčku pred vlhkom.

Uistite sa o bezpečnosti čerpadla.

• odpojte čerpadlo od napätia
• čerpadlo a vodu nechajte vychladnút
• skontrolujte hladinu vody na sacej strane
• skontrolujte tesnost' vedení
• skontrolujte inštaláciu
• skontrolujte tlakový spínač
• čerpadlo uved'te do prevádzky až po odstránení závad

Používanie

Dovolené používanie

• zavlažoavnie a kropenie ( napr.parkov a záhrad )
• vyprázdnenie nádrží alebo na prečerpanie vody (napr.bazénov)
• k drenáži studní, nádrží dažďovej vody a cisterien.

• čira voda
• dažd'ová voda
  – chlórovaná voda z bazénov.

Zakázané používanie

- Namontovat' nasávacie potrubie, dobře utiahnut' bez poškodenia závitu.

Ak ho umiestnite nad čerpadlo, mohli by sa vytvorit' vzduchové bubliny a čerpadlo by nasávalo vzduch.

Čerpadlo musí byť naplnené vodou až k prepadu pred každým zapnutím, aby mohlo okamžite nasávat'.Fungovaním nasucho by sa mohlo čerpadlo vážne poškodit'.

• Odskrutkovat' plniacu zátku (2).
- Naliat' vodu do čerpadla až do jeho naplnenia (8).
• Zaskrutkovat' plniacu zátku (2).

Zapínanie/vypínanie čerpadla

• Odmontujte nasávacie potrubie od nasávacieho otvoru (1).
• Napojte výtlačné potrubie na kohútik vodovodu a preplachujte čerpadlo, pokial' neodstránite zábrany.
• Pred zapojením čerpadla sa uistite, prostredníctvom krátkych zapínaní a vypínaní, že čerpadlo dobre funguje. Nedovol'te, aby čerpadlo nasávalo vzduch.
  • Zapojit čerpadlo podl'a popisu.

Ochrana proti mrazu

Prohlášení o shodě ES

Tímto prohlašujeme, že tento produkt, tato do oběhu daná verze, odpovídá požadavkům harmonizovaných směrnic EU, bezpečnostní standardy EU a standardy specifické pro tento produktt.

Produkt

Čerpadlo, elektriká

Sériové číslo

G3013015

Typ

JET601, JET601 INOX

JET802, JET802 INOX

JET1002 INOX

Výrobce

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Směrnice EU

2006/95/EG

2004/108/EG

2000/14/EG (13)

naměřená / garantovaná

JET601, JET601 INOX 74/76 dB(A)

JET802, JET802 INOX 74/77 dB(A)

JET1002 INOX 83/86 dB(A)

Hodnocení shody

2000/14/EG

příloha V

Zmocněnec

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmonizované normy

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kötz, 2010-08-30

Případné materiálové nebo výrobní vady na přístroji odstraníme během zákonné lhůty na odstranění nedostatků podle našeho uvážení bud' opravou nebo náhradou. Lhůta na odstranění nedostatků se řídí právem země, kde byl přístroj zakoupen.

Naše záruka platí jen v případěi: Záruka zaniká v případě:

■ Rádné manipulace s přístrojem

■ Dodržení návodu k obsluze

■ Používání originálních náhradních dílů

■ Technických změn na přístroji

■ Nevhodném používání

(např. komerční nebo komunální využití)

■ Poškození laku, ktré se týká normálního opotřebení
Rychle se opotřebující součásti, které jsou na kartě náhradních dílů označeny rámečkem XXX XXX (X)
■ Spalovací motory – na ně se vztahuje zvláštní záruka daného výrobce motoru

V záručním případě se obraťte s tímto prohlášením o záruce a dokladem o nákupu na Vašeho prodejce nebo na nejbližší autorizovaný zákaznický servis. Příslibem záruky zůstávají zákonné nároky kupujícího vůči prodejci nedotčeny.
