KULLANIM KILAVUZU Jet 802 AL-KO

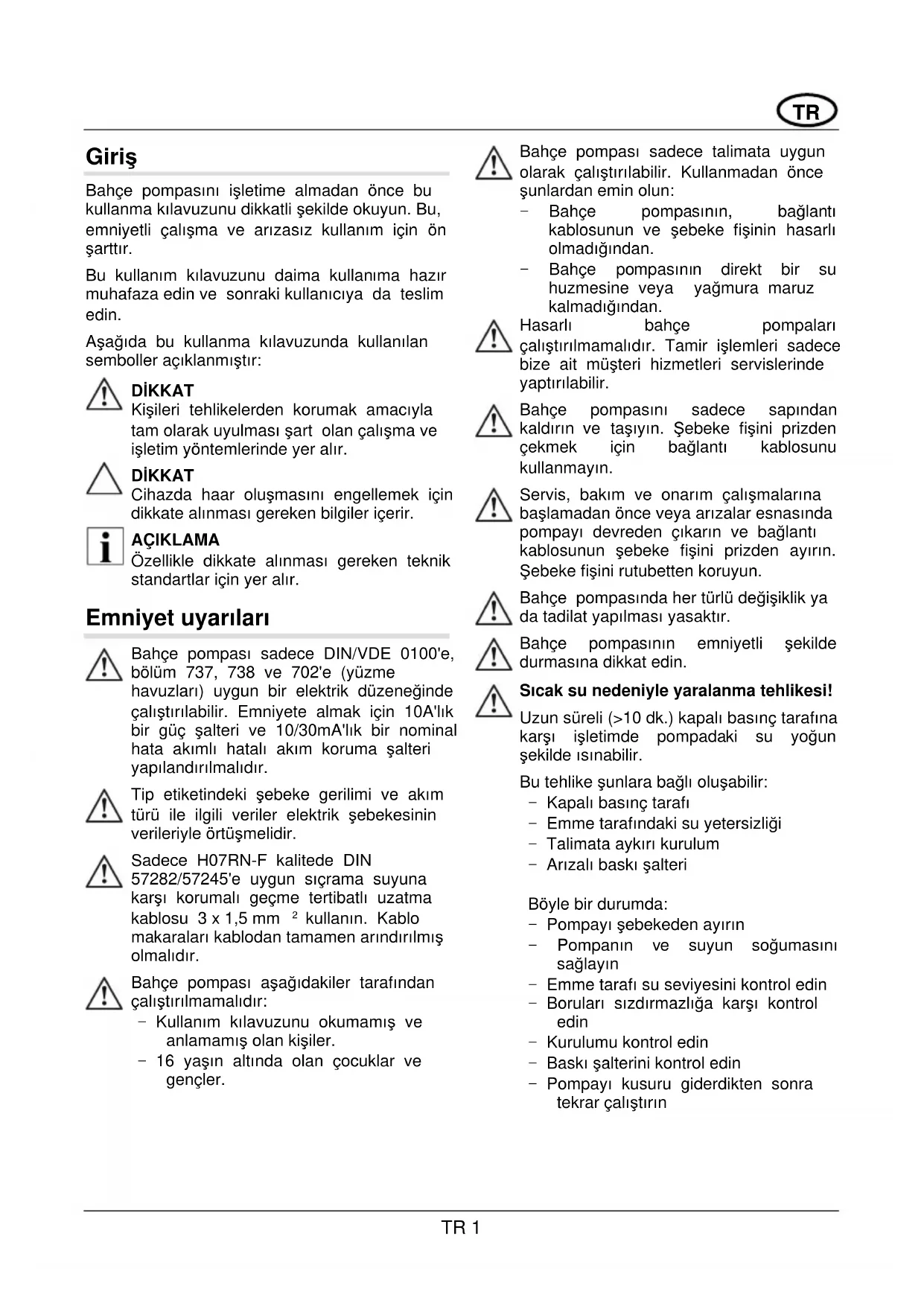

Giriş Bahçe pompasını işletime almadan önce bu kullanma kılavuzunu dikkatli şekilde okuyun. Bu, emniyetli çalışma ve arızasız kullanım için ön şarttır. Bu kullanım kılavuzunu daima kullanıma hazır muhafaza edin ve sonraki kullanıcıya da teslim edin. Aşağıda bu kullanma kılavuzunda kullanılan semboller açıklanmıştır:

DĐKKAT Kişileri tehlikelerden korumak amacıyla tam olarak uyulması şart olan çalışma ve işletim yöntemlerinde yer alır.

DĐKKAT Cihazda haar oluşmasını engellemek için dikkate alınması gereken bilgiler içerir.

AÇIKLAMA Özellikle dikkate alınması gereken teknik standartlar için yer alır. Emniyet uyarıları

Bahçe pompası sadece DIN/VDE 0100'e, bölüm 737, 738 ve 702'e (yüzme havuzları) uygun bir elektrik düzeneğinde çalıştırılabilir. Emniyete almak için 10A'lık bir güç şalteri ve 10/30mA'lık bir nominal hata akımlı hatalı akım koruma şalteri yapılandırılmalıdır.

Tip etiketindeki şebeke gerilimi ve akım türü ile ilgili veriler elektrik şebekesinin verileriyle örtüşmelidir.

Sadece H07RN-F kalitede DIN 57282/57245'e uygun sıçrama suyuna karşı korumalı geçme tertibatlı uzatma kablosu 3 x 1,5 mm

karaları kablodan tamamen arındırılmış olmalıdır.

Bahçe pompası aşağıdakiler tarafından çalıştırılmamalıdır: − Kullanım kılavuzunu okumamış ve anlamamış olan kişiler. − 16 yaşın altında olan çocuklar ve gençler.

Bahçe pompası sadece talimata uygun olarak çalıştırılabilir. Kullanmadan önce şunlardan emin olun: − Bahçe pompasının, bağlantı kablosunun ve şebeke fişinin hasarlı olmadığından. − Bahçe pompasının direkt bir su huzmesine veya yağmura maruz kalmadığından.

Hasarlı bahçe pompaları çalıştırılmamalıdır. Tamir işlemleri sadece bize ait müşteri hizmetleri servislerinde yaptırılabilir.

Bahçe pompasını sadece sapından kaldırın ve taşıyın. Şebeke fişini prizden çekmek için bağlantı kablosunu kullanmayın.

Servis, bakım ve onarım çalışmalarına başlamadan önce veya arızalar esnasında pompayı devreden çıkarın ve bağlantı kablosunun şebeke fişini prizden ayırın. Şebeke fişini rutubetten koruyun.

Bahçe pompasında her türlü değişiklik ya da tadilat yapılması yasaktır.

Bahçe pompasının emniyetli şekilde durmasına dikkat edin.

Sıcak su nedeniyle yaralanma tehlikesi! Uzun süreli (>10 dk.) kapalı basınç tarafına karşı işletimde pompadaki su yoğun şekilde ısınabilir. Bu tehlike şunlara bağlı oluşabilir: − Kapalı basınç tarafı − Emme tarafındaki su yetersizliği − Talimata aykırı kurulum − Arızalı baskı şalteri Böyle bir durumda: − Pompayı şebekeden ayırın − Pompanın ve suyun soğumasını sağlayın − Emme tarafı su seviyesini kontrol edin

− Boruları sızdırmazlığa karşı kontrol edin − Kurulumu kontrol edin − Baskı şalterini kontrol edin − Pompayı kusuru giderdikten sonra tekrar çalıştırınTR 2 Kullanım amacı Talimatlara uygun kullanım Bahçe pompası evde ve baheçedeki özel kullanım için tasarlanmıştır. Bahçe pompası sadece belirli sınırlar dahilinde teknik verilere uygun olarak çalıştırılabilir. Bahçe pompası sadece aşağıdaki kullanımlar için tasarlanmıştır: − Sulamak amacıyla (örn. yeşil alanlar, sebze bahçeleri ve bahçeler) − Kapların pompalanarak boşaltılması ve bir kaptan diğerine su pompalanması amacıyla (örn. yüzme havuzları) − Çeşmelerden, yağmur varillerinden ve su depolarından su alınması amacıyla Bahçe pompası sadece aşağıdaki sıvıların sevki için tasarlanmıştır: − Saf su − Yağmur suyu − Klorlu su (yüzme havuzlarındaki su) Amaca uygun olmayan kullanım Bahçe pompası sürekli çalıştırılmak suretiyle kullanılmamalıdır. Aşağıdakilerin taşınması için uygun değildir: − Đçme suyu − Tuzlu su − Gıdda maddeleri − Kirli su − Agresif ortamlar, kimyasallar − Aşındırıcı, yanıcı, patlayıcı veya gaz yapan sıvılar − 35 °C'den daha sıcak olan sıvılar − Kumlu su ve pürüzlü sıvılar Cihaz açıklama Bahçe pompası/Aksesuar (resim A, B, C) 1 Pompa girişi/Emme borusu bağlantısı 2 Dolum cıvatası 3 Pompa çıkışı/Basınç borusu bağlantısı 4 Motor gövdesi 5 Bağlantı kablosu 6 Aç/Kapat şalteri 7 Pompa ayağı 8 Pompa gövdesi 9 Boşaltma tapası 10 Contalı köşe nipeli (aksesuar) 11 Bağlantı parçası (aksesuar) 12 AL-KO emiş armatürü (aksesuar) 13 Ön filtre (aksesuar) Fonksiyon Bahçe pompası suyu emme borusu (1) üzerinden emer ve suyu pompa çıkışına (3) sevk eder. Bahçe pompası şalter (6) sayesinde açılıp kapatılır. Termo koruması Bahçe pompası, pompayı aşırı ısınma halinde devreden çıkaran bir termo şalterle tasarlanmıştır. Yakl 15 – 20 dakikalık bir soğutma aşamasından sonra pompa kendiliğinden tekrar etkinleşir. Cihaz kurulumu, işl etime alınması

• Bahçe pompasını düz bir yere koyun, sel basmasına karşı emniyetli, sağlam ve yatay bir yer.

• Bahçe pompasının yağmurdan ve direkt güneş ışınından korunduğundan emin olun. Emme borusunun monte edilmesi

Emme borusunun uzunluğunu, bahçe pompası çalışarak kurumayacak şekilde seçin. Emme hortumu daima su yüzeyinin

30 cm altında olmalıdır.

• Emme borusunu monte edin. Dişli zarar görmeksizin bağlantının sızdırmaz olmasına dikkat edin.

4 m'nin üzerindeki bir emme yüksekliğinde

1" 'den daha büyük bir çapa sahip emme hortumu monte edilmiş olmalıdır. Emme hortumlu, emme sepetli ve taban valfı (geri akış durdurmalı) bir AL-KO emiş armatürü (12) kullanmanızı tavsiye ederiz. Konuyla ilgili sorulanızı yetkili satıcınıza sorun.

Çok az kum içeren su olması halinde emme borusu ve pompa girişi arasına bir ön filtre (13) takılmalıdır. Konuyla ilgili sorulanızı yetkili satıcınıza sorun.

• Emme borusunu daima dikey döşeyin.

Pompa yüksekliği üzerinden yapılan döşeme esnasında boruda hava kabarcıkları oluşuyor.TR 3

Basınç borusunun monte edilmesi

• Bağlantı parçasını (11) pompa çıkışına (3) vidalayın.

• Köşe nipelini (10) bağlantı parçasına vidalayın ve köşe nipelini istenen yöne döndürün.

• Bir hortumu köşe nipeline sabitleyin. Köşe nipeli seçilen hortum bağlantısına uygun olarak kesilmelidir.

• Basınç borusunda bulunan kapakları açın (supaplar, enjektörler vs.). Bahçe pompasının doldurulması

bahçe pompasının, hemen emiş yapabilmesi için her işletime almadan önce taşana kadar suyla doldurulmalıdır – Kuru çalışma bahçe pompasını hasara uğratır.

• Dolum cıvatasını (2) açın.

• Doldurma deliği üzerinden pompa odası (8) dolana kadar su doldurun.

• Dolum cıvatasını (2) vidalayın. Pompanın devreye alınması/devreden çıkarılması

• Bağlantı kablosunun şebeke fişini prize takın.

Pompayı kapalı bir basınç borusuna karşı çalıştırmayın.

• Basınç borusunda bulunan kapakları açın (supaplar, enjektörler vs.).

• Bahçe pompasını şalterden (6) açın.

• Bahçe pompasını kullandıktan sonra şalterden (6) kapatın. Onarım ve bakım

Tüm bakım ve koruma çalışmalarından önce bahçe pompasını şebekeden çekin. Bağlantı kablosunun fişini prizden çekin. Pompanın yıkanması Klorlu yüzme havuzu sularının ya da geride tortu bırakan sıvıların sevk edilmesinden sonra pompa saf suyla iyice yıkanmalıdır. Tıkanıklıkların giderilmesi Bahçe pompasındaki tıkanıklıklar aşağıdaki gibi giderin:

• Emme hortumunu pompa girişinden (1) çıkarın.

• Basınç hortumunu su borusuna bağlayın ve tıkanıklık giderilene kadar suyun pompa gövdesinden geçmesini sağlayın.

• Tekrar işletime almadan önce kısa bir etkinleştirmek suretiyle pompanın serbestçe çalışıp çalışmadığını kontrol edin.

• Bahçe pompasını açıklandığı gibi çalıştırın. Don önelyici Pompayı dondan koruyun. Bunun için boşaltma tapasını (9) çözün, pompayı boşaltın ve donmayacak şekilde depolayın. Atıkların yokedilmesi

cihazlar evsel atıklar ile birlikte atılmamalı! Paket malzemesi, cihaz ve aksesuarlar tekrar değerlendirilebilir malzemelerden üretilmiştir ve uygun bir şekilde tasfiye edilmelidir.TR 4 Arıza

Arıza gidermeye yönelik tüm çalışmalardan önce çekin. Arıza Olası nedeni Sorun giderme Tekerlek bloke olmuş Kiri emiş bölgesinden çıkarın Termo şalter devreden çıktı Termo şalterin pompayı tekrar devreye alana kadar bekleyin. Taşıma ortamını n azami sıcaklığına dikkat edin Pompayı kontrol edin Motor çalışmıyor Şebeke gerilimi mevcut değil Sigortaları kontrol edin, akı m beslemesini elektrikçiye kontrol ettirin Su seviyesi çok düşük Emme hortumunu daha derine daldırın Pompa gövdesindeki hava Bahçe pompasını doldurun Pompa hava emiyor Tüm bağlantı ekleri ve filtre kapağını sızdırmazlığa karşı kontrol edin Emiş tarafı tıkalı Dikkat! Sıcak su nedeniyle yaralanma tehlikesi! Kiri emiş bölgesinden çıkarın Basınç borusu kapalı Dikkat! Sıcak su nedeniyle yaralanma tehlikesi! Basınç borusu açın Bahçe pompası çalışıyor, ancak sevk yapmıyor Basınç hortumu bükülmüş Basınç hortumunu uzatın Basınç hortumu bükülmüş Basınç hortumunu uzatın Hortum çapı küçük Daha büyük hortum çapı kullanın Emiş tarafı tıkalı Kiri emiş bölgesinden çıkarın Sevk miktarı çok düşük Sevk yüksekliği çok büyük Azami sevk yüksekliğine dikkat edin tekn. veriler Emiş yüksekliği çok büyük Emiş yüksekliğini kontrol edin, azami emiş yüksekliğine dikkat edin teknik veriler Giderilemeyen arızalarda lütfen ilgili yetkili müşteri hizmetlerine yönelin.Introdução Ler atentamente estas instruções de utilização antes da colocação em funcionamento da bomba de jardim. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. Conserve as instruções de utilização sempre acessíveis e entregue-as juntamente com o equipamento a futuros utilizadores. Seguidamente são explicados os símbolos utilizados nas instruções de utilização: CUIDADO é a indicação que alerta para procedi- mentos de trabalho ou de funcionamento que devem ser rigorosamente cumpridos por forma a excluir danos pessoais. ATENÇÃO remete para informação a ter em consideração a fim de evitar danos no aparelho. INDICAÇÃO remete para requisitos técnicos que devem ser especialmente tidos em consideração. Advertências de segurança Só é permitida a ligação da bomba de jardim a um circuito de alimentação eléctrica conforme com a norma DIN/VDE 0100, Parte 737, 738 e 702 (piscinas). Para efeitos de protecção deve ser instalado um dispositivo disjuntor de 10 A e um interruptor de corrente diferencial residual com uma corrente residual nominal de 10/30 mA. As indicações relativas à tensão de rede e ao tipo de corrente que constam da placa de especificações técnicas devem corresponder aos dados da rede eléctrica. Utilizar exclusivamente extensões de 3 x 1,5 mm

EG uygunluk açıklaması Bu vesileyle tarafımızdan piyasaya sunulan modeldeki bu ürünün AB standartları, AB güvenlik standartları ve ürüneözgü standartlar altındaki karma talepleri karşıladığını bilgilerinize sunmak isteriz. Ürün Bahçe pompası Seri numarası G3013015 Üretici AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Yetkili Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Tip

Kötz, 2010-08-30 Antonio De Filippo, Managing Director Garanti Cihazda herhangi bir malzeme veya üretici hatasında veya arıza durumlarında yasal garanti süresi içinde gerekli değişimler tarafımızdan yapılacak seçime bağlı olarak onarım veya yedek parça teslimi olarak gerçekleştirilecektir. Garanti süresi cihazın satın alındığı ilgili ülkenin yasal zorunluluğu ile belirlenmiştir. Garanti ancak şu durumlarda geçerlidir: Garanti hangi durumlarda geçersizdir: Cihazın amacına uygun olarak kullanılmasında Kullanım kılavuzunun dikkate alınması Orijinal yedek parçaların kullanımında Cihazda onarım denemeleri Cihaz üzerinde teknik değişiklikler Talimatlara uygun olmayan şekilde kullanım (örn. ticari veya belediye amaçlı kullanım) Şunlar garanti dışıdır: Normal kullanımdan dolayı ortaya çıkmış boya hasarları Yedek parça kartında XXX XXX (X) çerçevesi XXX XXX (X) ile işaretlenmiş olan aşınan parçalar İçten yanmalı motor – Bunlar için ilgili motor üreticisinin ayrı olarak verilen garanti şartları geçerlidir Garantinin gerekmesi durumunda lütfen bu garanti belgesi ve cihazın faturası ile satıcınıza veya en yakın yetkili müşteri servisine danışın. Bu garanti onayı ile ürünü satın alanın yasal hasar talepleri saklıdır.
