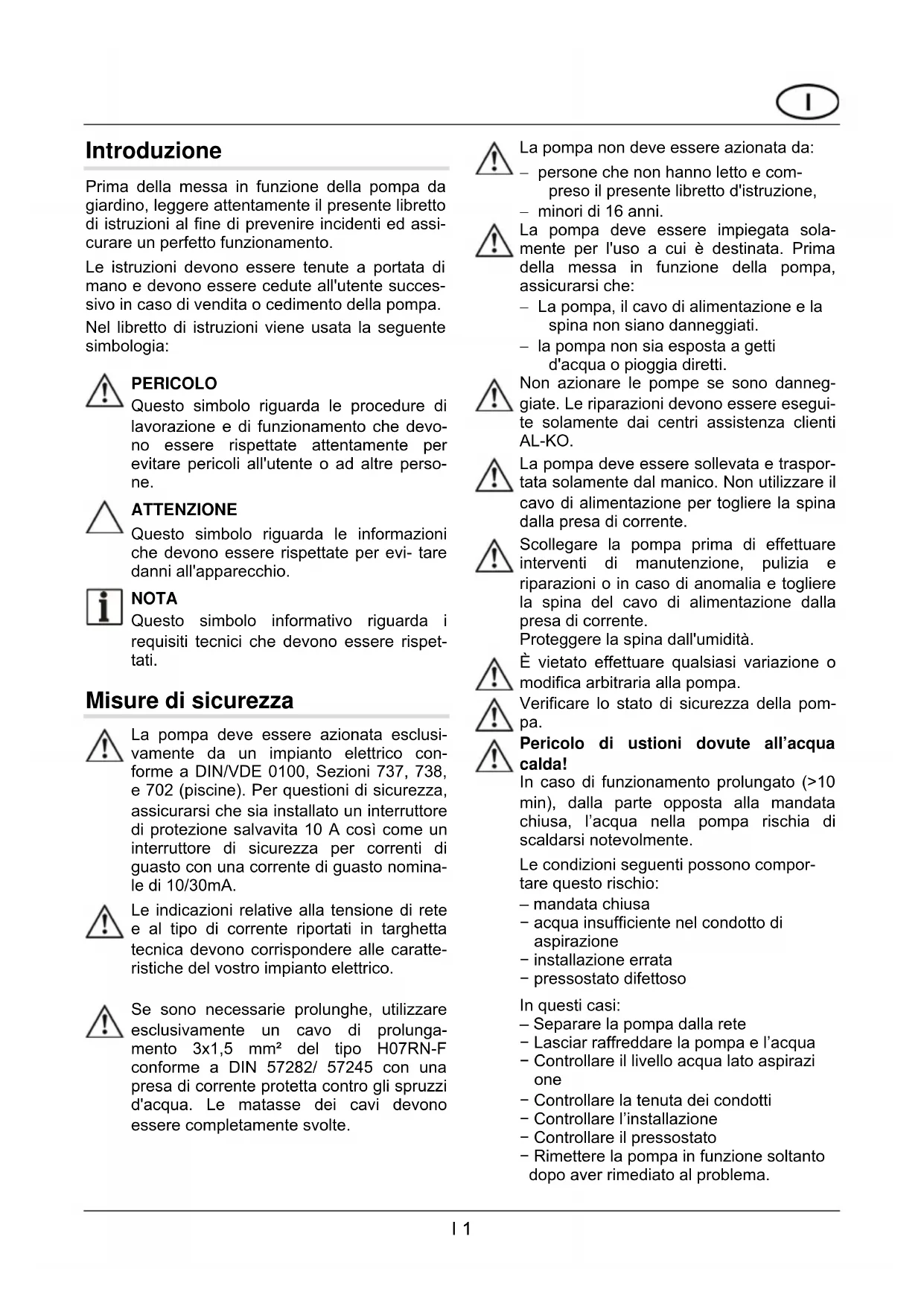

En cas d’anomalies persistantes, s’adresser au Centre Service Après-vente agrée AL-KO le plus proche. F 4Introduzione Prima della messa in funzione della pompa da giardino, leggere attentamente il presente libretto di istruzioni al fine di prevenire incidenti ed assi- curare un perfetto funzionamento. Le istruzioni devono essere tenute a portata di mano e devono essere cedute all'utente succes- sivo in caso di vendita o cedimento della pompa. Nel libretto di istruzioni viene usata la seguente simbologia:

PERICOLO Questo simbolo riguarda le procedure di lavorazione e di funzionamento che devo- no essere rispettate attentamente per evitare pericoli all'utente o ad altre perso- ne. ATTENZIONE Questo simbolo riguarda le informazioni che devono essere rispettate per evi- tare danni all'apparecchio. NOTA Questo simbolo informativo riguarda i requisiti tecnici che devono essere rispet- tati. Misure di sicurezza La pompa deve essere azionata esclusi- vamente da un impianto elettrico con- forme a DIN/VDE 0100, Sezioni 737, 738, e 702 (piscine). Per questioni di sicurezza, assicurarsi che sia installato un interruttore di protezione salvavita 10 A così come un interruttore di sicurezza per correnti di guasto con una corrente di guasto nomina- le di 10/30mA. Le indicazioni relative alla tensione di rete e al tipo di corrente riportati in targhetta tecnica devono corrispondere alle caratte- ristiche del vostro impianto elettrico. Se sono necessarie prolunghe, utilizzare esclusivamente un cavo di prolunga- mento 3x1,5 mm² del tipo H07RN-F conforme a DIN 57282/ 57245 con una presa di corrente protetta contro gli spruzzi d'acqua. Le matasse dei cavi devono essere completamente svolte. La pompa non deve essere azionata da: − persone che non hanno letto e com- preso il presente libretto d'istruzione, − minori di 16 anni. La pompa deve essere impiegata sola- mente per l'uso a cui è destinata. Prima della messa in funzione della pompa, assicurarsi che: − La pompa, il cavo di alimentazione e la spina non siano danneggiati. − la pompa non sia esposta a getti d'acqua o pioggia diretti. Non azionare le pompe se sono danneg- giate. Le riparazioni devono essere esegui- te solamente dai centri assistenza clienti AL-KO. La pompa deve essere sollevata e traspor- tata solamente dal manico. Non utilizzare il cavo di alimentazione per togliere la spina dalla presa di corrente. Scollegare la pompa prima di effettuare interventi di manutenzione, pulizia e riparazioni o in caso di anomalia e togliere la spina del cavo di alimentazione dalla presa di corrente. Proteggere la spina dall'umidità. È vietato effettuare qualsiasi variazione o modifica arbitraria alla pompa. Verificare lo stato di sicurezza della pom- pa. Pericolo di ustioni dovute all’acqua calda! In caso di funzionamento prolungato (>10 min), dalla parte opposta alla mandata chiusa, l’acqua nella pompa rischia di scaldarsi notevolmente. Le condizioni seguenti possono compor- tare questo rischio: – mandata chiusa − acqua insufficiente nel condotto di aspirazione − installazione errata − pressostato difettoso In questi casi: – Separare la pompa dalla rete − Lasciar raffreddare la pompa e l’acqua − Controllare il livello acqua lato aspirazi one − Controllare la tenuta dei condotti − Controllare l’installazione − Controllare il pressostato − Rimettere la pompa in funzione soltanto dopo aver rimediato al problema. I 1Utilizzo I 2 Applicazioni previste La pompa è destinata all'utilizzo privato in casa e in giardino. Deve essere utilizzata solamente nell'ambito dei limiti d'impiego conformemente alle caratteristiche tecniche. La pompa è idonea esclusivamente per le seguenti applicazioni: − irrigazioni e annaffiamenti (per esempio di giardini pubblici, aiuole e giardini in genera- le); − svuotamento di serbatoi o travaso (per e- sempio piscine); − drenaggio di pozzi, botti d'acqua piovana e cisterne. La pompa è idonea esclusivamente per il pom- paggio dei seguenti liquidi: − acqua chiara; − acqua piovana; − acqua contenente cloro (acqua per piscine). Applicazioni vietate La pompa non deve essere impiegata in servizio continuo. La pompa non è idonea per il pompag- gio di: − acqua potabile; − acqua salata; − alimenti liquidi; − liquame; − sostanze corrosive, chimiche; − liquidi acidi, infiammabili, esplosivi o volatili; − liquidi con temperatura superiore a 35°C.; − acqua sabbiosa o liquidi abrasivi. Descrizione della pompa Pompada giardino/accessori (Figure A, B, C) 1 Bocca d'aspirazione/connessione tubo d'a- spi-razione 2 Tappo di riempimento 3 Bocca di mandata/connessione tubo di man- data 4 Carena motore 5 Cavo di alimentazione 6 Interruttore ON/OFF 7 Base pompa 8 Corpo pompa 9 Tappo di scarico 10 Raccordo a gomito (accessori) 11 Nipplo filettato (accessori) 12 Kit d'aspirazione AL-KO (accessori) 13 Filtro (accessori) Funzioni La pompa aspira l'acqua dalla bocca d'aspirazio- ne (1) e la eroga verso la bocca di mandata (3). Utilizzare l'interruttore (6) per avviare o fermare la pompa. Protezione termica La pompa è dotata di un interruttore termico che disinnesta la pompa in caso di surriscaldamento. Dopo una fase di raffreddamento di circa 15-20 minuti, la pompa si riavvia automaticamente. Installazione e messa in funzione della pompa

• Posizionare la pompa su di una superficie piana, sicura, stabile e perfettamente oriz- zontale.

• Assicurarsi che la pompa sia protetta da pioggia e getti d'acqua diretti. Montaggio del tubo d’aspirazione Stabilire la lunghezza del tubo d'aspirazio- ne in modo che la pompa non giri a secco. Il tubo d'aspirazione si deve sempre trovare almeno 30 cm al di sotto della superficie dell'acqua.

• Montare il tubo d'aspirazione. Assicurarsi di stringere bene senza danneggiare la filetta- tura. In caso di un'altezza di aspirazione di oltre 4 metri, deve essere montato un tubo d'aspirazione con un diametro di oltre 1". Si consiglia l'utilizzo di un kit d'aspirazione AL-KO (12) composto da tubo d'aspirazio- ne, filtro e valvola di fondo (valvola di non ritorno). Il kit d'aspirazione è disponibile presso il rivenditore specializzato locale. In caso di acqua sabbiosa deve essere montato un filtro (13) tra il tubo d'aspira- zione e la bocca d'aspirazione. Il filtro è disponibile presso il rivenditore specializ- zato locale.

• Collocare il tubo d'aspirazione al di sotto della pompa.

Nel caso in cui venisse collocato al di sopra della pompa si formerebbero bolle d'aria e la pompa aspirerebbe aria.Pulizia della pompa Montaggio del tubo di mandata Lavare la pompa con acqua pulita dopo il pom- paggio di acqua contenente cloro oppure di acqua che lascia residui.

• Avvitare il nipplo (11) alla bocca di mandata (3).

• Avvitare il raccordo a gomito (10) al nipplo e ruotarlo nella direzione desiderata. Eliminazione di ostruzioni

• Fissare il tubo al raccordo a gomito. Il nipplo del raccordo a gomito può essere accorciato per essere adattato al raccordo del tubo scelto. Se la vs. pompa è bloccata e non aspira o non eroga acqua, eliminare le ostruzioni come segue:

• Rimuovere il tubo di aspirazione dalla bocca d'aspirazione (1).

• Aprire tutti i dispositivi di chiusura presenti sul tubo di mandata (valvole, ugelli ecc.).

• Allacciare il tubo di mandata al rubinetto dell'acqua e far scorrere l'acqua nel corpo pompa fino ad eliminare l'ostruzione. Riempimento della pompa La pompa deve essere riempita d'acqua fino al troppopieno prima di ogni avvio per permettere un'aspirazione immediata. Il funzionamento a secco danneggia seria- mente la pompa.

• Prima di riavviare la pompa verificare che questa giri bene tramite brevi accensioni. Non permettere che la pompa aspiri aria.

• Riavviare l’apparecchio come descritto. Protezione antigelo

• Aprire il tappo di riempimento (2). Proteggere la pompa dal gelo durante periodi di non utilizzo. Ricordare di svuotare la pompa d'acqua utilizzando il tappo di scarico (9), prima di metterla al riparo dal gelo.

• Versare acqua nell'apertura fino al riempi- mento del corpo pompa (8).

• Riavvitare il tappo di riempimento (2). Avvio/arresto della pompa

• Inserire la spina del cavo di alimentazione nella presa di corrente. RL 2002/96 EG Non smaltire gli apparecchi usati con i rifiuti domestici! L’imballo, la macchina e gli acces- sori sono prodotti con un materiale che può essere riciclato e di conseguenza vanno smaltiti in modo appropriato. Non far girare la pompa con il tubo di mandata chiuso o bloccato.

• Aprire tutti i dispositivi di chiusura presenti sul tubo di mandata (valvole, ugelli ecc.).

• Avviare la pompa posizionando l'interruttore (6) su ON.

• Arrestare la pompa posizionando l'interrutto- re (6) su OFF.

Manutenzione e pulizia

Prima di effettuare qualsiasi intervento di manutenzione e pulizia, la pompa deve essere scollegata dalla rete di alimentazio- ne. Togliere la spina del cavo di alimenta- zione dalla presa di corrente. I 3Anomalie

Prima di qualsiasi operazione, per eliminare eventuali anomalie, togliere la spina dalla presa di corrente. Problema Causa Rimedio Il motore non gira Girante bloccata Eliminare l'ostruzione in aspirazione. Pulire la girante con getto d'acqua L'interruttore termico si è disinserito Attendere che l'interruttore termico riavvii la pompa. Fare attenzione alla temperatura massima del liquido. Far controllare la pompa. Mancanza di tensione di rete Controllare le protezioni, far controlla- re l'alimentazione di corrente da un elettricista specializzato La pompa gira ma non eroga liquido Livello dell'acqua troppo basso Immergere il tubo di aspirazione più a fondo Aria nel corpo pompa Riempire la pompa La pompa aspira aria Verificare l'ermeticità di tutti gli allacci e del coperchio del filtro Ostruzione sull'aspirazione PERICOLO! Pericolo di ustioni dovute all’acqua calda! Eliminare lo sporco sull'aspirazione Linea di mandata chiusa PERICOLO! Pericolo di ustioni dovute all’acqua calda! Aprire la linea di mandata Tubo di mandata piegato Stendere il tubo di mandata Portata troppo piccola Tubo di mandata piegato Stendere il tubo di mandata Diametro del tubo troppo piccolo Utilizzare un tubo di mandata più grosso Ostruzione sull'aspirazione Eliminare lo sporco sull'aspirazione Prevalenza troppo alta Fare attenzione alla prevalenza mas- sima (Caratteristiche Tecniche) Altezza d'aspirazione troppo alta Controllare l'altezza d'aspirazione, fare attenzione all'altezza d'aspirazio- ne massima (Caratteristiche Tecni- che) In caso di anomalie non eliminabili si prega di rivolgersi al Centro Assistenza Clienti AL-KO più vicino. I 4Introducción Antes de la puesta en funcionamiento de la bomba de jardin, leer atentamente el presente manual de instrucciones a efectos de prevenir accidentes y asegurar un perfecto funcionamiento. Las instrucciones tienen que permanecer al alcance de la mano y tienen que ser entregadas al nuevo propietario en el caso de venta o cesión de la bomba. En el manual de instrucciones se utilizan los siguientes símbolos:

Dichiarazione di conformità CE Con la presente si dichiara che il presente prodotto, nella versione da noi messa in commercio, è conforme ai requisiti delle direttive UEO armonizzate, degli standard di sicurezza UEO e gli standard specici del prodotto. Prodotto Pompa, elettrico Numero di serie G3013015 Costruttore AL-KO Geräte GmbH Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Delegato Anton Eberle Ichenhauser Str. 14 89359 KOETZ DEUTSCHLAND Tipo

Livello di potenza acustica misurato / garantito JET601, JET601 INOX 74/76 dB(A) JET802, JET802 INOX 74/77 dB(A) JET1002 INOX 83/86 dB(A) Valutazione di conformità 2000/14/EG Appendice V

Kötz, 2010-08-30 Antonio De Filippo, Managing Director Garanzia Qualsiasi difetto del materiale o di fabbricazione sarà eliminato durante il periodo di garanzia previsto dalla legge, a nostra scelta, tramite riparazione o sostituzione. Il periodo di garanzia dipende dalle leggi del paese, in cui viene acquistata la macchina. La nostra garanzia è valida solo nei seguenti casi: La garanzia decade nei seguenti casi: utilizzo corretto della macchina rispetto delle istruzioni per l'uso impiego di ricambi originali tentativi di riparazione sulla macchina modiche tecniche alla macchina impiego non conforme alle prescrizioni (per es. impiego professionale o in ambito pubblico) Sono esclusi dalla garanzia: danni alla vernice riconducibili alla normale usura particolari soggetti a usura, che sulla scheda ricambi siano contrassegnati da XXX XXX (X) motori a combustione – Per questi valgono le norme di garanzia del produttore del motore Per richiedere una prestazione in garanzia rivolgersi - con questa dichiarazione e lo scontrino dell'acquisto - al rivenditore o al Centro assistenza autorizzato più vicino. La presente garanzia lascia invariate le rivendicazioni di garanzia legali dell'acquirente nei riguardi del venditore.
