BRUGSANVISNING Jet 802 AL-KO

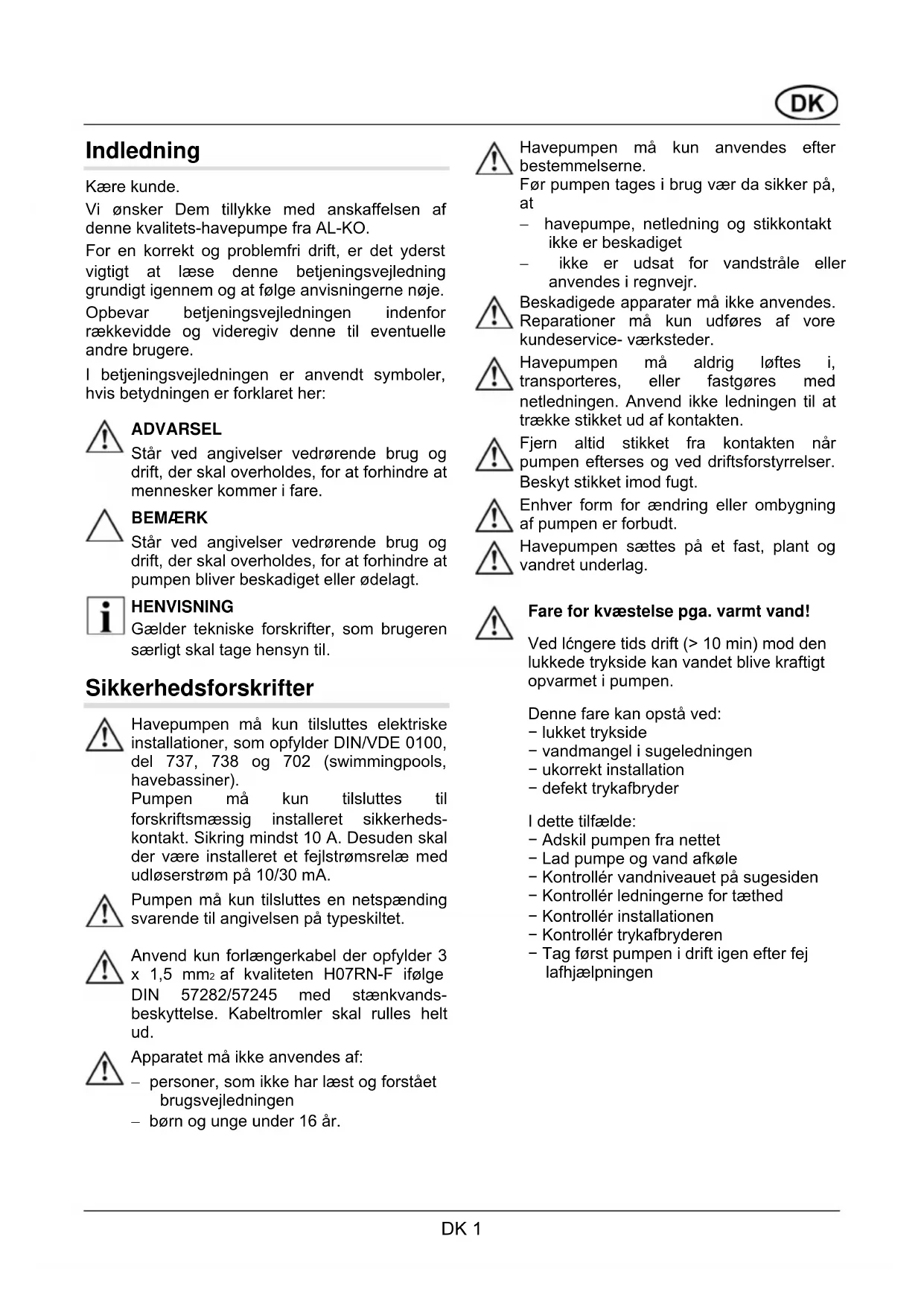

Vi ønsker Dem tillykke med anskaffelsen af denne kvalitets-havepumpe fra AL-KO.

For en korrekt og problemfri drift, er det yderst vigtigt at læse denne betjeningsvejledning grundigt igennem og at følge anvisningerne nøje.

Opbevar betjeningsvejledningen indenfor rækkevidde og videregiv denne til eventuelle andre brugere.

I betjeningsvejledningen er anvendt symboler, hvis betydningen er forklaret her:

ADVARSEL

Står ved angivelser vedrørende brug og drift, der skal overholdes, for at forhindre at pumpen bliver beskadiget eller ødelagt.

HENVISNING

Gælder tekniske forskrifter, som brugeren særligt skal tage hensyn til.

Sikkerhedsforskrifter

Havepumpen må kun tilsluttes elektriske installationer, som opfylder DIN/VDE 0100, del 737, 738 og 702 (swimmingpools, havebassiner).

Pumpen må kun tilsluttes til forskriftsmæssig installeret sikkerhedskontakt. Sikring mindst 10 A. Desuden skal der være installeret et fejlstrømsrelæ med udløserstrøm på 10/30 mA.

Pumpen må kun tilsluttes en netspænding svarende til angivelsen på typeskiltet.

Anvend kun forlængerkabel der opfylder 3 x 1,5 mm _2 af kvaliteten H07RN-F ifølge DIN 57282/57245 med stænkvandsbeskyttelse. Kabeltromler skal rulles helt ud.

Apparatet må ikke anvendes af:

- personer, som ikke har læst og forstået brugsvejledningen

- børn og unge under 16 år.

Havepumpen må kun anvendes efter bestemmelserne.

Før pumpen tages i brug vær da sikker på, at

- havepumpe, netledning og stikkontakt ikke er beskadiget - ikke er udsat for vandstråle eller anvendes i regnvejr.

Beskadigede apparater må ikke anvendes. Reparationer må kun udføres af vore kundeservice- værksteder.

Havepumpen må aldrig løftes i, transporteres, eller fastgøres med netledningen. Anvend ikke ledningen til at trække stikket ud af kontakten.

Fjern altid stikket fra kontakten när pumpen efterses og ved driftsforstyrrelser. Beskyt stikket imod fugt.

Enhver form for ændring eller ombygning af pumpen er forbudt.

Havepumpen sættes på et fast, plant og vandret underlag.

Fare for kvæstelse pga. varmt vand!

Ved lóngere tids drift (> 10 min) mod den lukkede trykside kan vandet blive kraftigt opvarmet i pumpen.

• lukket trykside
• vandmangel i sugeledningen
• ukorrekt installation
• defekt trykafbryder

I dette tilfælde:

• Adskil pumpen fra nettet
• Lad pumpe og vand afkøle
• Kontrollér vandniveauet på sugesiden
• Kontrollér ledningerne for tæthed
• Kontrollér installationen
• Kontrollér trykafbryderen
• Tag først pumpen i drift igen efter fej lafhjælpningen

Hensigtsmæssig anvendelse

Havepumpen er beregnet til privat anvendelse hus og have. Den må kun anvendes indenfor de rammer som opfylder de tekniske data. Havepumpen er udelukkende egnet til følgende formål:

• vanding af græsplæne, blomsterbed og køkkenhave
• tømning / flytning af beholdere (f.eks. svømmebassiner)
• pumpning fra brønde, regnvandstønder eller cisterner.

Apparatet er udelukkende egnet til brug på følgende områder:

– til transport af rent og klart vand
– til transport af regnvand
- til transport af klorholdigt vand (vand fra svømmebassiner).

Uhensigtsmæssig anvendelse:

Pumpen må ikke anvendes til vedvarende drift. Den er desuden ikke egnet til pumpning af følgende:

• drikkevand
• saltvand
• læskedrikke, flydende levnedsmidler
• aggressive kemikalier
• ætsende, brandbare, eksplosive eller flygtige væsker
• væsker, som er varmere end 35° C
• sandholdigt vand og slibende/grovkornede stoffer.

1 Pumpeindløb/sugeslangetilslutning
2 Påfyldningsskrue
3 Pumpeudløb/trykslangetilslutning
4 Motorhus
5 El-ledning
6 Tænd-/slukkontakt
7 Sugeenhed
8 Pumpehus
9 Bundskrue
10 Vinkelstykke med pakning (tilbehør)
11 Tilslutningsstykke med gevind (tilbehør)
12 AL-KO-sugesæt (tilbehør)
13 Filter (tilbehør)

Funktionsbeskrivelse

Havepumpen suger væsken ind gennem pumpeindløbet (1) og pumper det ud igennem pumpeudløbet (3).

Anvend tænd-/slukkontakten til at starte eller slukke havepumpen.

Termosikring

Havepumpen er forsynet med en termosikring. Ved en evt. overophedning af pumpen, bliver den automatisk slået fra. Afkølingstiden ligger på ca. 15-20 min. Herefter kobles pumpen automatisk til igen.

Montering/ibrugtagning

• Havepumpen sættes på et fast, plant og vandret underlag.
• Sørg for at pumpen er beskyttet mod regn og direkte vandstråle.

Montering af sugeslange

Anvend en tilstrækkelig lang slange således at pumpen ikke suger luft ind og løber tør. Sugeslangen skal være mindst 30 cm. Under vandoverfladen, mens der pumpes.

- Fastgør sugeslangen. Sørg for at skrue den fast uden at ødelægge gevindet.

Hvis der skal pumpes fra mere end 4 m dybde, skal der anvendes en sugeslange med en diameter på mindst 1". Vi anbefaler AL-Ko sugesæt (12), som består af sugeslange, filter og tilbageløbsventil. Sugesættet fås hos forhandleren.

Ved pumpning af sandholdigt vand skal der indsættes et filter (13) mellem sugeslangen og pumpeindløb. Filteret fås hos forhandleren.

- Sørg for at placere sugeslangen lavere end pumpen.

Hvis sugeslangen placeres højere end pumpen, vil der dannes luftbobler i slangen og pumpen vil suge luft ind.

Montering af trykslange

• Skru tilslutningsstykket med gevind (11) på pumpeudløb (3).
• Fastgør vinkelstykket med pakning (10) til tilslutningstykket og drej denne i den ønskede retning.
• Fastgør slange til vinkelstykket (10) og forbindelsen kan tilskæres så den passer til slangediameteren.

- Sørg for at der er gennemløb. (Åbn alle ventiler, sprayers etc.).

Fyldning af havepumpen

Før pumpen tages i brug første gang, fyldes pumpen gennem pumpeindløbet til væsken løber over, således at pumpen suger væske med det samme. Tørsugning ødelægger pumpen.

• Påfyldningsskruen fjernes (2).
- Fyld vand i indtil pumpehuset (8) er fyldt.
- Isæt påfyldningsskruen (2) og spænd den.

Til- og frakobling af pumpe

- Sæt el-ledningen i stikkontakten.

Sørg for at pumpen ikke kører med tilstoppet eller på anden vis blokeret slange.

• Sørg for at der er gennemløb. (Åbn alle ventiler, sprayers etc.)
• Start pumpen ved at tænde på kontakten (6)
• Stands pumpen ved at slukke på kontakten (6).

Vedligeholdelse og pleje

Før vedligeholdelsesarbejder udføres på pumpen, skal det sikres, at pumpen ikke er tilsluttet nettet (fjern netstikket og sørg for at pumpen ikke på nogen måde uforvarende kan kobles til igen!)

Skylle pumpen

Efter pumpning af klorholdigt vand eller væsker, som efterlader rester, skal pumpen skylles godt igennem med klart vand.

Fjerne tilstopning

Tilstoppelser i havepumpen fjernes således:

• Fjern indsugningsslangen ved pumpeindløbet (1)
• Tilslut trykslangen til en vandhane, og lad vandet løbe gennem pumpehuset indtil tilstopning en er fjernet.
• Før pumpningen genoptages, efterprøves eventuelt kortvarigt om pumpen kører frit.
  • Genoptag pumpning som beskrevet.

Frostsikring

Beskyt pumpen imod frost. Hertil fjernes bundskruen, pumpen tømmes og opbevares frostfrit.

Bortskaffelse

RL 2002/96 EG

Udtjente maskiner må ikke bortskaffes sammen med normalt husholdningsaffand!

Emballagen, maskinen og tilbehøret er fremstilles af genbrugelige materialer og skal bortskaffes tilsvarende.

Driftsforstyrrelser, fejlsøgning og afhjælpning

Før alle fejlsøgninger påbegyndes, skal netstikket altid være trukket ud.

Problem	Årsag	Afhjælpning
Motoren kører ikke	Pumpehjulet blokeret	Fjern tilsmudsningen. Rengørpumpehjulet med en vandstråle.
	Pumpen slukker pga overophedning(Termosikring)	Vent til sikringen automatisk slårpumpen til igen. Få pumpen tjekket.Væskens temperatur må ikkevedvarende overstige +35°C.
	Ingen	strøm Få en elektriker til at tjekke strømforsyningen.
Havepumpen men	kører, For lav vandstand. Nedsænk sugeslangen yderligere.
	pumper ikke væske ud (ved manuel drift).
	Luftlomme i pumpehuset. Efterfyld havepumpen.
	Indsugningsenheden er stoppet. ADVARSEL!
		Fare for kvæstelse pga. varmt vand!Rengør indsugningsenheden.
Trykslangen er tilstoppet.		Fare for kvæstelse pga. varmt vand!Fjern tilstopningen i trykslangen.
Trykslangen er bøjet.		Ret trykslangen ud.
Havepumpen kun	pumpertrykslangen er bøjet.	Ret trykslangen ud.
	væsken ud meget langsomt eller svagt.
	Slangediameteren er for lille.	Anvend slange med større diameter.
	Indsugningsenheden er tilstoppet.	Rengør indsugningsenheden.
	Opsugningsdybden er for stor.	Reducér opsugningsdybden.

Ved driftsforstyrrelser, som ikke umiddelbart kan afhjælpes, bedes de henvende Dem til købsstedet.

Inledning

Montera sugledningen

Hermed erklærer vi, at dette produkt, i den af os markedsførte udførelse, opfylder kravene i de harmoniserede EU-direktiver, EU-sikkerhedsstandarderne og de produktspecifikke standarder.

Produkt

Havepumpe, elektrisk

Serienummer

G3013015

Type

JET601, JET601 INOX

JET802, JET802 INOX

JET1002 INOX

Lydeffektniveau

målt / garanteret

JET601, JET601 INOX 74/76 dB(A)

JET802, JET802 INOX 74/77 dB(A)

JET1002 INOX 83/86 dB(A)

Producent

AL-KO Geräte GmbH

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

EU-direktiver

2006/95/EG

2004/108/EG

2000/14/EG (13)

Overensstemmelses-vurdering

2000/14/EG

bilag V

Befuldmægtiget repræsentant

Anton Eberle

Ichenhauser Str. 14

89359 KOETZ

DEUTSCHLAND

Harmoniserede standarder

EN 60335-1; VDE 0700-1:2007-02

EN 60335-2-41; VDE 0700-41:2004-12

EN 60335-2-41/A2; VDE 0700-41/A2:2009-02

EN 55014-1; VDE 0875-14-1:2007-06

EN 55014-1/A1; VDE 0875-14-1/A1:2008-12

EN 55014-2; VDE 0875-14-2:2009-06

EN 61000-3-2; VDE 0838-2:2006-10

EN 61000-3-2/A1; VDE 0838-2/A1:2007-05

EN 61000-3-2/A7; VDE0838-2/A7:2007-06

EN 61000-3-2/A4; VDE 0838-2/A4:2007-06

EN 61000-3-3; VDE 0838-3:2009-06

Kötz, 2010-08-30

Eventuelle materiale- eller produktionsfejl ved maskinen afhjælpes inden for den lovbestemte forældelsesfrist for garantikrav ved reparation eller erstatningslevering efter vores valg. Forældelsesfristen retter sig efter lovgivningen i det land, hvor maskinen er købt.

Vores garantitilsagn gælder kun ved: Garantien bortfalder ved:

■ Korrekt behandling af maskinen
■ lagttagelse af betjeningsvejledningen
■ Anvendelse af originale reservedele

■ Reparationsforsøg på maskinen
■ Tekniske ændringer på maskinen
■ Ikke-bestemmelsesmæssig anvendelse
(f.eks. erhvervsmæssig eller kommunal anvendelse)

Garantien omfatter ikke:

■ Lakskader, der skyldes normal slitage

■ Sliddele, der på reservedelskortet er mærket med ramme XXX XXX (X)
Forbrændingsmotorer – disse er omfattet af særlige garantibestemmelser fastsat af den pågældende motorproducent

I garantitilfælde bedes du kontakte din forhandler eller den nærmeste autoriserede kundeserviceafdeling og medbringe denne garantierklæring og købskvitteringen. Dette garantitilsagn har ingen indflydelse på købers ved lov fastsatte garantikrav over for sælger.
