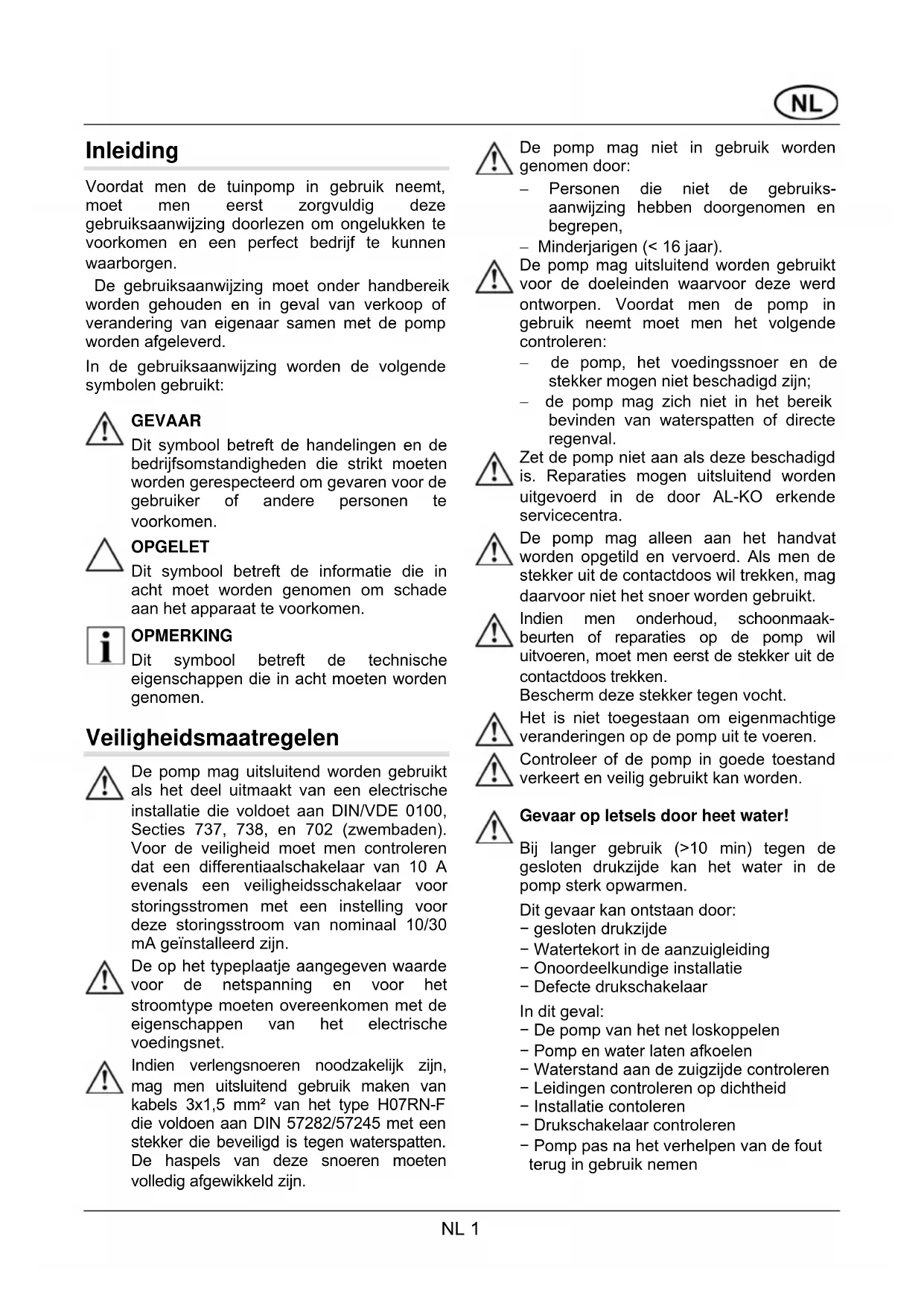

GEBRUIKSAANWIJZING Jet 802 AL-KO

Voordat men de tuinpomp in gebruik neemt, moet men eerst zorgvuldig deze gebruiksaanwijzing doorlezen om ongelukken te voorkomen en een perfect bedrijf te kunnen waarborgen.

De gebruiksaanwijzing moet onder handbereik worden gehouden en in geval van verkoop of verandering van eigenaar samen met de pomp worden afgeleverd.

In de gebruiksaanwijzing worden de volgende symbolen gebruikt:

GEVAAR

Dit symbool betreft de handelingen en de bedrijfsomstandigheden die strikt moeten worden gerespecteerd om gevaren voor de gebruiker of andere personen te voorkomen.

OPGELET

Dit symbool betreft de informatie die in acht moet worden genomen om schade aan het apparaat te voorkomen.

OPMERKING

Dit symbool betreft de technische eigenschappen die in acht moeten worden genomen.

Veiligheidsmaatregelen

De pomp mag uitsluitend worden gebruikt als het deel uitmaakt van een electrische installatie die voldoet aan DIN/VDE 0100, Secties 737, 738, en 702 (zwembaden). Voor de veiligheid moet men controleren dat een differentiaalschakelaar van 10 A evenals een veiligheidsschakelaar voor storingsstromen met een instelling voor deze storingsstroom van nominaal 10/30 mA geïnstalleerd zijn.

De op het typeplaatje aangegeven waarde voor de netspanning en voor het stroomtype moeten overeenkomen met de eigenschappen van het electrische voedingsnet.

Indien verlengsnoeren noodzakelijk zijn, mag men uitsluitend gebruik maken van kabels 3x1,5 mm² van het type H07RN-F die voldoen aan DIN 57282/57245 met een stekker die beveiligd is tegen waterspatten. De haspels van deze snoeren moeten volledig afgewikkeld zijn.

De pomp mag niet in gebruik worden genomen door:

- Personen die niet de gebruiks- aanwijzing hebben doorgenomen en begrepen,

- Minderjarigen (< 16 jaar).

De pomp mag uitsluitend worden gebruikt voor de doeleinden waarvoor deze werd ontworpen. Voordat men de pomp in gebruik neemt moet men het volgende controleren:

- de pomp, het voedingssnoer en de stekker mogen niet beschadigd zijn;

- de pomp mag zich niet in het bereik bevinden van waterspatten of directe regenval.

Zet de pomp niet aan als deze beschadigd is. Reparaties mogen uitsluitend worden uitgevoerd in de door AL-KO erkende servicecentra.

De pomp mag alleen aan het handvat worden opgetild en vervoerd. Als men de stekker uit de contactdoos wil trekken, mag daarvoor niet het snoer worden gebruikt.

Indien men onderhoud, schoonmaak-beurten of reparaties op de pomp wil uitvoeren, moet men eerst de stekker uit de contactdoos trekken.

Bescherm deze stekker tegen vocht.

Het is niet toegestaan om eigenmachtige veranderingen op de pomp uit te voeren.

Controleer of de pomp in goede toestand verkeert en veilig gebruikt kan worden.

Gevaar op letsels door heet water!

Bij langer gebruik (>10 min) tegen de gesloten drukzijde kan het water in de pomp sterk opwarmen.

Dit gevaar kan ontstaan door:

• gesloten drukzijde
• Watertekort in de aanzuigleiding
• Onoordeelkundige installatie
• Defecte drukschakelaar

In dit geval:

• De pomp van het net loskoppelen
• Pomp en water laten afkoelen
• Waterstand aan de zuigzijde controleren
• Leidingen controleren op dichtheid
• Installatie contoleren
• Drukschakelaar controleren
• Pomp pas na het verhelpen van de fout terug in gebruik nemen

Gebruik

Toepassingen waar de pomp voor bestemd is

De pomp is bestemd voor particulier gebruik in huis en tuin en mag uitsluitend worden gebruikt voor toepassingen die in overeenstemming zijn met de technische eigenschappen. De pomp is uitsluitend geschikt voor de volgende toepassingen:

• Irrigatie en besproeing (bijvoorbeeld voor openbare tuinen, bloemperken en andere tuinen);
• Het leegpompen van reservoirs of voor het overpompen (van bijvoorbeeld zwembaden);
• Het afwateren van putten, leegpompen van regentonnen of watertanken.
• De pomp is uitsluitend geschikt voor de volgende vloeistoffen:
• schoon water;
• regenwater;
• water met chloor (van bijvoorbeeld zwembaden).

Niet toegestane toepassingen

De pomp moet niet onafgebroken werken. Niet toegestane vloeistoffen:

• drinkwater;
• zout water;
  – vloeibare voedingsmiddelen;
• rioolslijk;
• chemische en corrosieve stoffen;
• zuren, ontvlambare explosieve of vluchtige stoffen;
• vloeistoffen met een temperatuur van boven 35°C;
• water met zand of andere schurende middelen.

Beschrijving van de pomp

Tuinpomp/toebehoren (Figuren A, B, C)

1 Inlaatopening/Aansluiting van de inlaatslang
2 Vuldop
3 Uitlaatopening/Aansluiting van de uitlaatslang
4 Motorbehuizing
5 Voedingssnoer
6 Schakelaar ON/OFF
7 Pompbasis
8 Pomplichaam
9 Loosdop
10 Verbindingsstuk 90° (toebehoren)

11 Nippel met schroefdraad (toebehoren)
12 Kit met aanzuighulpstukken AL-KO (toebehoren)
13 Filter (toebehoren)

Functions

De pomp zuigt het water aan via de inlaatopening (1) en stuwt het dan naar de uitlaatopening (3).

Gebruik de schakelaar (6) om de pomp aan of uit te zetten

Thermische beveiliging

De pomp is voorzien van een thermische schakelaar die de pomp uitschakelt indien deze te warm wordt. In dit geval zal de pomp dan voor ongeveer 15 tot 20 minuten afkoelen en dan weer automatisch in werking treden.

Installatie en inbedrijfname van de pomp

• Zet de pomp op een vlak, perfect horizontaal en stabiel vlak.
• Controleer dat de pomp niet is blootgesteld aan.
• waterspatten en regen.

Montage van de inlaatleidingen

Bepaal de lengte van de inlaatslang zodanig dat de pomp niet droog kan lopen. De inlaatopening van deze slang moet minstens 30 cm onder het wateroppervlak worden gehouden.

- Zet de inlaatslang op de pomp. Draai hem goed aan zonder evenwel de schroefdraad te beschadigen.

Indien de waterspiegel meer dan 4 meter onder de pomp staat moet men een inlaatslang van meer dan 1" monteren. Men raadt aan om de aanzuigkit AL-KO (12) te gebruiken, deze bestaat uit een inlaatslang, een filter en een inlaatklep, die terugloop van water verhindert. De aanzuigkit is beschikbaar bij de plaatselijke gespecialiseerde dealer.

Indien men zanderig water wil aanzuigen moet men een filter (13) monteren tussen de slang en de inlaatopening. Het filter is beschikbaar bij de plaatselijke gespecialiseerde dealer.

- Laat de inlaatslang onder de pomp doorlopen.

Als men de inlaatslang boven de pomp langs laat lopen dan kan zich daarin lucht verzamelen en de pomp zuigt dan lucht aan.

Montage van de uitlaatleiding

• Draai de nippel (11) op de uitlaatopening (3).
• Draai het verbindingsstuk van 90° (10) op de nippel en draai deze in de gewenste richting.
• Bevestig de buis op het verbindingsstuk van 90°. Men kan de verbindingsnippel van het verbindingsstuk van 90° korter maken zodat deze op de gekozen slang past.
• Open nu alle kleppen en dergelijke die men in het uitgangssysteem vindt (kleppen, spuitkop enzovoort).

Vullen van de pomp

De pomp moet vóór elk gebruik tot aan de overloop met water worden gevuld zodat hij meteen water zuigt in plaats van lucht. Drooglopen kan tot ernstige schade leiden.

• Open de vuldop (2).
• Giet water in de opening totdat het pomplichaam (8) vol is.
  • Draai de vuldop (2) er weer op.

Opstarten en stilzetten van de pomp

• Steek de stekker van de pomp in een contactdoos.
  Laat de pomp niet draaien als de uitlaatslang gesloten is of verstopt.
• Open nu alle kleppen en dergelijke die men in het uitgangssysteem vindt (kleppen, spuitkop enzovoort).
• Zet de pomp aan door de schakelaar (6) op ON te zetten.
• Zet de pomp af door de schakelaar (6) op OFF te zetten.

Onderhoud en reiniging

Voordat men ook maar enige ingreep op de pomp uitvoert (onderhoud en reiniging) moet de stekker van de pomp uit de contactdoos zijn getrokken.

Pomp schoon maken

Spoel telkens de pomp met schoon water na het pompen van water met chloor of andere vloeistoffen die resten kunnen achterlaten.

Verstoppingen verhelpen

Is Uw pomp verstopt en kan daardoor geen water opzuigen of wegpompen, dan moet men dit op de volgende manier verhelpen:

• Haal de inlaatslang van de inlaatopening (1) af.
• Sluit nu de uitlaatslang aan op de kraan en laat water in de pomp lopen totdat hij niet meer verstopt is.
• Voordat men de pomp weer echt laat lopen moet men eerst controleren of deze vrij loopt door enkele malen kortstondig de stekker in de contactdoos te prikken. Zorg dat de pomp geen lucht aanzuigt.
• Zet de pomp nu aan zoals boven beschreven.

Bescherming tegen vorst

Bescherm de pomp tegen vorst gedurende perioden dat men deze niet gebruikt. Niet vergeten om het water door de loosdop (9) weg te laten lopen voordat men hem opbergt.

Afvoer van afval

Geef het gebruikte apparaat niet met het huisvuil mee!

De verpakking, het apparaat en de accessoires zijn van materiaal gemaakt dat hergebruikt kan worden. Lever uw bijdrage hiervoor.

Storingen

Voordat men ook maar enige ingreep op de pomp uitvoert om storingen te verhelpen moet de stekker van de pomp uit de contactdoos zijn getrokken.

Probleem	Oorzaak			Oplossing
De motor draait niet	Schoepenrad geblokkeerd		Haal het	blokkerende object uit het aanzuiggedeelte en reinig het schoepenrad met een straal water.
	De thermische schakelaar is afgeslagen			Wacht tot de thermische schakelaar de pomp weer laat lopen. Controleer de watertemperatuur. Laat de pomp nakijken.
	Geen		netspann	controleer de zekeringen en en laat het voedingsnet nakijken door gespecialiseerd personeel.
De pomp draait maar geeft geen water	Waterniveau te laag		Steek de water	inlaatbuis dieper onder water
Lucht in de pompbehuizing Pomp vullenPomp zuigt lucht	Controleer of de verbindingstukken en
	Aanzuiggedeelte			het filterdeksel goed dicht zitten.verstopt	GEVAAR
				Gevaar op letsels door heet water!Vuil uit aanzuiggedeelte verwijderen
	Uitlaatsysteem			GevaARnGevaar op letsels door heet water!Uitlaatsysteem open maken
	Uitlaatslang			geknikt	Haal de knik uit de s
Er komt te weinig water uit de pomp	Uitlaatslang geknikt			Haal de knik uit de slang
	Te kleine diameter van de slangen			Grotere uitlaatslang nemen
	Aanzuiggedeelte verstopt			Vuil uit aanzuiggedeelte verwijderen
	Stuwhoogte te groot	Let op de maximale		stuwhoogte(technische eigenschappen)
	Aanzuighoogte te groot	Controleer dat		de maximaleaanzuighoogte overeenkomt met watde "technische eigenschappen"aangeven

Als het niet lukt om de problemen te verhelpen, wordt aangeraden om zich tot het dichtstbijzijnde Servicecentrum van AL-KO te wenden.

Indledning

Kære kunde.

EG-conformiteitsverklaring

Hiermee verklaren wij, dat dit product, in de door ons in het verkeer gebrachte uitvoering, voldoet aan de eisen van de geharmoniseerde EU-richtlijnen, EU-veiligheidsnormen en de productspecifieke normen.

Product	Fabrikant	Gevolmachtigde
Tuinpomp, elektrisch	AL-KO Geräte GmbH	Anton Eberle
	Ichenhauser Str. 14	Ichenhauser Str. 14
Serienummer	89359 KOETZ	89359 KOETZ
G3013015	DEUTSCHLAND	DEUTSCHLAND
Type	EU-richtlijnen	Geharmoniseerde normen
JET601, JET601 INOX	2006/95/EG	EN 60335-1; VDE 0700-1:2007-02
JET802, JET802 INOX	2004/108/EG	EN 60335-2-41; VDE 0700-41:2004-12
JET1002 INOX	2000/14/EG (13)	EN 60335-2-41/A2; VDE 0700-41/A2:2009-02EN 55014-1; VDE 0875-14-1:2007-06EN 55014-1/A1; VDE 0875-14-1/A1:2008-12EN 55014-2; VDE 0875-14-2:2009-06EN 61000-3-2; VDE 0838-2:2006-10
Geluidsniveau	Conformiteitsbeoordeling	EN 61000-3-2/A1; VDE 0838-2/A1:2007-05EN 61000-3-2/A7; VDE0838-2/A7:2007-06EN 61000-3-2/A4; VDE 0838-2/A4:2007-06EN 61000-3-3; VDE 0838-3:2009-06
gemeten / gegarandeerd
JET601, JET601 INOX 74/76 dB(A)
JET802, JET802 INOX 74/77 dB(A)	2000/14/EG
JET1002 INOX 83/86 dB(A)	bijlage V

Kötz, 2010-08-30

Eventuele materiaal- of fabricagefouten aan het apparaat verhelpen we gedurende de wettelijke termijn voor garantieaanspraken naar onze keuze door reparatie of een vervangende levering. Deze garantietermijn wordt bepaald door de wetgeving in het land, waar het apparaat is gekocht.

Onze garantietoezegging geldt enkel bij: De garantie vervalt bij:

■ correcte behandeling van het apparaat
■ inachtneming van de bedieningshandleiding
■ gebruik van originele reserveonderdelen

■ pogingen tot reparatie van het apparaat
■ technische wijzigingen aan het apparaat
■ gebruik dat niet in overeenstemming is met de bestemming (bijvoorbeeld bedrijfsmatig of gemeentelijk gebruik)

Uitgesloten van de garantie zijn:

■ lakschade die is veroorzaakt door normale slijtage
■ slijtageonderdelen, die op de kaart met reserveonderdelen zijn gekenmerkt met de omkadering XXX XXX(X)
■ verbrandingsmotoren – hiervoor gelden de aparte garantiebepalingen van de betreffende motorfabrikant

Bij garantieaanspraken kunt u zich met deze garantieverklaring en het aankoopbewijs wenden tot de distributeur of de bevoegde klantenservice bij u in de buurt. Met deze garantietoezegging blijven de wettelijke aanspraken bij gebreken van de koper tegenover de verkoper onverkort van kracht.
