Marque	ZANUSSI
Modèle	ZFV919Y
Type de produit	Hotte aspirante
Type de commande	Bandeau tactile
Vitesses moteur	4 vitesses (1, 2, 3, vitesse maximale)
Fonction Breeze	Oui, rafraîchit l'air après cuisson (60 minutes)
Fonction Hob to Hood	Oui, liaison automatique avec table de cuisson compatible
Éclairage	LED
Type de filtre à graisse	Filtre métallique lavable (au lave-vaisselle ou à la main)
Type de filtre à charbon	Filtre à charbon non lavable, à remplacer tous les 4 mois
Alarme filtre	Oui, voyant rouge pour filtre à graisse (allumé) et filtre à charbon (clignotant)
Durée vitesse maximale	8 minutes avant retour au réglage précédent
Entretien	Nettoyage mensuel du filtre à graisse, remplacement du filtre à charbon tous les 4 mois
Type d'ampoule	LED, remplacement par un technicien

FOIRE AUX QUESTIONS - ZFV919Y ZANUSSI

Comment allumer et éteindre la hotte ?

Appuyez sur le symbole Marche/Arrêt (①) pendant 1 seconde pour allumer ou éteindre l'appareil.

Comment choisir la vitesse du moteur ?

Appuyez sur les symboles de vitesse (②, ③, ④) pour sélectionner la vitesse souhaitée. La vitesse maximale (⑤) s'active pour 8 minutes.

À quoi sert la fonction Breeze ?

La fonction Breeze rafraîchit l'air de la cuisine après la cuisson à très faible niveau sonore. Elle s'active en appuyant sur le symbole (⑥) et s'éteint automatiquement au bout de 60 minutes.

Comment fonctionne la fonction Hob to Hood ?

Cette fonction relie automatiquement la hotte à une table de cuisson compatible via infrarouge. La vitesse du ventilateur s'ajuste en fonction de la température du récipient le plus chaud. Consultez la notice de la table de cuisson pour l'activation.

Quand et comment nettoyer le filtre à graisse ?

Le filtre à graisse doit être nettoyé au moins une fois par mois. Ouvrez le couvercle, appuyez sur le levier de la pince, faites basculer le filtre vers le bas et retirez-le. Nettoyez-le à l'éponge avec un détergent non abrasif ou au lave-vaisselle (cycle court, basse température).

Quand remplacer le filtre à charbon ?

Le filtre à charbon n'est pas lavable. Il doit être remplacé tous les 4 mois ou lorsque l'alarme du filtre clignote. Retirez d'abord les filtres à graisse, tournez le filtre à charbon vers la gauche et tirez pour l'enlever.

Que signifie l'alarme du filtre ?

Si le voyant du filtre est allumé en rouge fixe pendant 30 secondes, le filtre à graisse doit être nettoyé. S'il clignote en rouge, le filtre à charbon doit être remplacé. Pour réinitialiser l'alarme, appuyez sur le symbole dédié pendant 3 secondes.

Comment activer ou désactiver la notification du filtre à charbon ?

Assurez-vous que le bandeau est éteint, puis appuyez sur le symbole de notification du filtre pendant 3 secondes. Si la notification est activée, l'icône clignote 5 fois ; si désactivée, elle clignote 3 fois.

Comment remplacer l'ampoule LED ?

L'ampoule LED et son pilote ne peuvent être remplacés que par un technicien agréé. En cas de dysfonctionnement, contactez le service après-vente.

Que faire en cas de panne ou de dysfonctionnement ?

Consultez d'abord le chapitre « Maintenance » des consignes de sécurité. Si le problème persiste, contactez un technicien agréé. Ne démontez pas l'appareil vous-même.

MODE D'EMPLOI ZFV919Y ZANUSSI

et à l'installation. Lisez attentivement les chapitres Sécurité avant d'utiliser ou d'entretenir l'appareil.

Consultez le livre séparé Instructions d'installation pour obtenir des informations relatives à la sécurité.

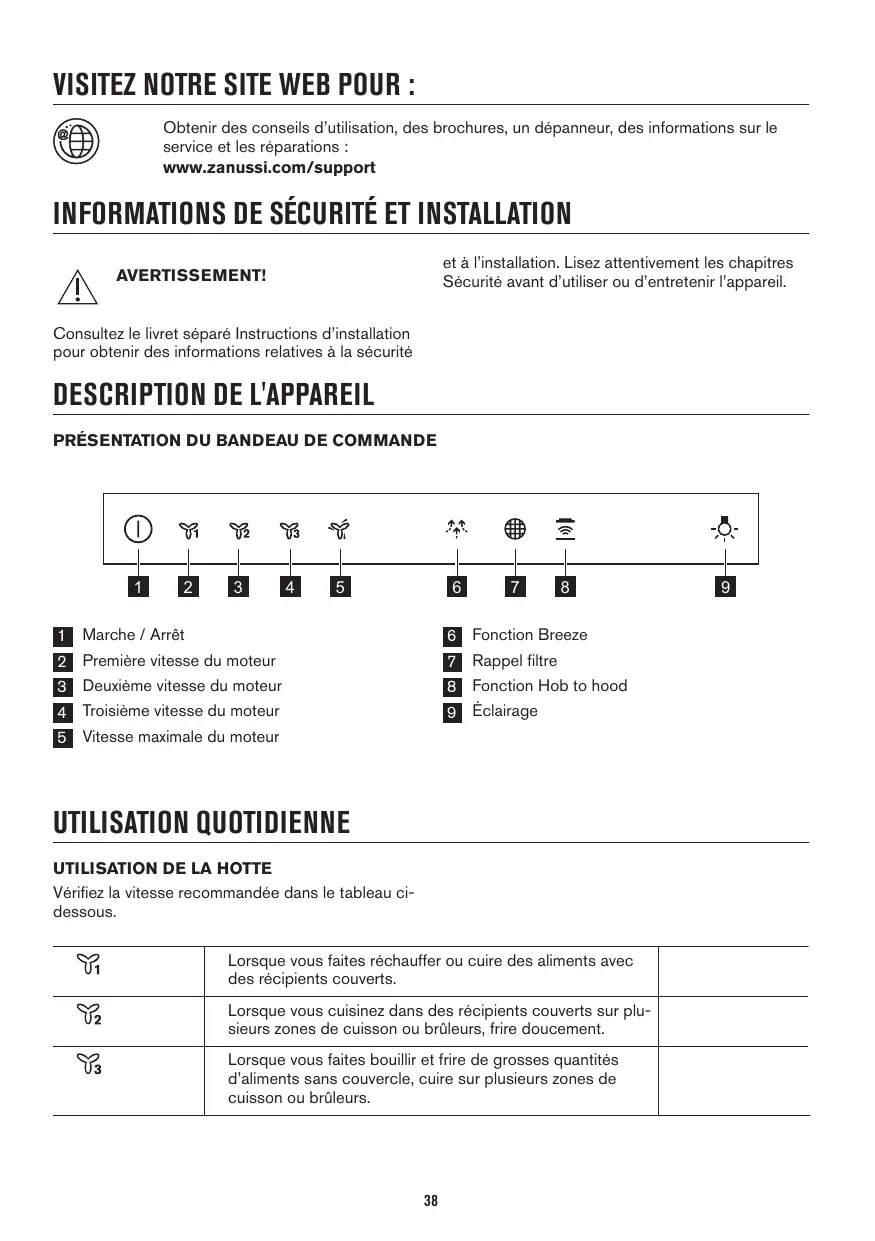

DESCRIPTION DE L'APPAREIL

PRÉSENTATION DU BANDEAU DE COMMANDE

1 Marche / Arrêt 2 Première vitesse du moteur 3 Deuxième vitesse du moteur 4 Troisième vitesse du moteur 5 Vitesse maximale du moteur

6 Fonction Breeze 7 Rappel filtre 8 Fonction Hob to hood 9 Éclairage

UTILISATION QUOTIDIENNE

UTILISATION DE LA HOTTE

Vérifiez la vitesse recommandée dans le tableau ci-dessous.

Y1	Lorsque vous faites rechauffer ou cuire des aliments avec des recipients couverts.
Y2	Lorsque vous cuisinez dans des recipients couverts sur plu-sieurs zones de cuisson ou brûleurs, frire doucement.
Y3	Lorsque vous faites bouillir et frire de grosses quantités d'alments sans couvercle, cuire sur plusieurs zones de cuisson ou brûleurs.
Lorsque vous faites bouillir et frire de grosses quantités d'aliments sans couvercle, grande quantité d'humidité.
Rafraîchit l'air dans la cuisine après la cuisson à très faible niveau sonore. Elle peut être activée et désactivée en ap-puyant sur le symbole. La fonction s'éteint automatiquement au bout de 60 minutes. À utiliser uniquement après la cuis-son.

Nous vous recommandons de laisser la hotte fonctionner pendant environ 15 minutes après la cuisson.

Le bandeau de commande est tactile. Appuyez sur les symboles pendant 1 seconde pour activer les fonctions.

Pour utiliser la hotte :

1. Mettez en fonctionnement l'appareil en appuyant sur le symbole ①.

Vous pouvez maintenant activer les fonctions.

1. Pour activer la fonction, appuyez sur le symbole.
2. Si nécessaire, appuyez sur le symbole de l'éclairage pour éclairer la surface de cuisson.

Pour éteindre l'appareil, appuyez à nouveau sur le symbole ①.

FONCTION HOB TO HOOD

Il s'agit d'une fonction automatique permettant de relier la table de cuisson à une hotte. La table de cuisson et la hotte disposent toutes les deux d'un communicateur de signal infrarouge. La vitesse du ventilateur est définie automatiquement en se basant sur le réglage du mode et de la température du récipient le plus chaud se trouvant sur la table de cuisson. Vous pouvez également activer le ventilateur manuellement, depuis la table de cuisson. La fonction peut être activée depuis le bandeau de commande de la table de cuisson.

Pour plus d'informations sur l'utilisation de la fonction, reportez-vous à la notice d'utilisation de la table de cuisson.

ACTIVATION DE LA VITESSE MAXIMALE DU MOTEUR

Lorsque vous appuyez sur la touche , la vitesse maximale du moteur est activée pendant 8 minutes.

Ensuite, l'appareil repasse aux précédents réglages de vitesse.

Lorsque la fonction est activée, un appui supplémentaire sur la touche n'a aucun effet.

ACTIVATION ET DÉSACTIVATION DE LA NOTIFICATION DU FILTRE

L'alarme du filtre vous rappelle qu'il est temps de changer ou de nettoyer le filtre à charbon et de nettoyer le filtre à graisse. Si le filtre à graisse doit être nettoyé, le voyant du filtre est allumé (en rouge) pendant 30 secondes. Si le filtre à charbon doit être remplacé ou nettoyé, le voyant du filtre clignote (en rouge) pendant 30 secondes.

Reportez-vous au paragraphe « Alarme du filtre » du chapitre « Entretien et nettoyage »

1. Activez le bandeau de commande.
2. Assurez-vous que les icônes sont éteintes.
3. Pour activer ou désactiver la notification du filtre à charbon, appuyez sur pendant 3 secondes.

Si la notification du filtre à charbon est activée, l'icône du filtre clignote (en rouge) 5 fois.

Si la notification du filtre à charbon est désactivée, l'icône du filtre clignote (en rouge) 3 fois.

NETTOYAGE DU FILTRE À GRAISSE

Chaque filtre doit être nettoyé au moins une fois par mois. Les filtres sont fixés à l'aide de pinces et de pivots du côté opposé.

Pour nettoyer le filtre :

1. Tirez sur le couvercle pour l'ouvrir.

1. Appuyez sur le levier de la pince de fixation du filtre, sous la hotte (1).

1. Faites basculer doucement l'avant du filtre vers le bas (2), puis tirez dessus.

Répétez les deux premières étapes pour tous les filtres.

1. Nettoyez les filtres à l'aide d'une éponge et d'un détergent non abrasif, ou au lave-vaisselle.

Le lave-vaisselle doit être réglé à basse température, sur cycle court. La décoloration du filtre à graisse n'a aucune incidence sur les performances de l'appareil.

1. Pour réinstaller le filtre, suivez les deux premières étapes dans l'ordre inverse.

Répétez les étapes pour tous les filtres, si présents.

AVERTISSEMENT ! Le filtre à charbon n'est pas lavable !

Le temps de saturation du filtre à charbon varie en fonction du type de cuisson et de la régularité du nettoyage du filtre à graisse.

Pour remplacer le filtre :

1. Retirez les filtres à graisse de l'appareil. Reportez-vous au paragraphe « Nettoyage du filtre à graisse » de ce chapitre.
2. Pour installer un nouveau filtre, suivez la même procédure dans l'ordre inverse.

Dans tous les cas, les filtres doivent être remplacés au moins une fois tous les quatre mois.

Le filtre à charbon doit être remplacé si l'alarme du filtre se déclenche.

Reportez-vous au paragraphe « Alarme du contrôle » de ce chapitre.

Le temps de saturation du filtre à charbon varie en fonction du type de cuisson et de la régularité du nettoyage du filtre à graisse.

AVERTISSEMENT ! Le filtre à charbon n'est PAS lavable ! Le filtre ne peut pas être régénéré !

Pour remplacer le filtre à charbon :

1. Retirez les filtres à graisse de l'appareil. Reportez-vous au paragraphe « Nettoyage du filtre à graisse » de ce chapitre.
2. Tournez le filtre vers la gauche (1) et tirez dessus (2).

Pour réinstaller le filtre, suivez les étapes dans l'ordre inverse.

ALARME DU FILTRE

Reportez-vous au paragraphe « Activation et désactivation de l'alarme du filtre » du chapitre « Utilisation quotidienne ».

Reportez-vous au paragraphe « Nettoyage du filtre à graisse » de ce chapitre.

Reportez-vous au paragraphe « Nettoyage du filtre à charbon ou remplacement du filtre à charbon » (en fonction du type de filtre).

Pour réinitialiser l'alarme :

Appuyez sur pendant 3 secondes.

REMPLACEMENT DE L'AMPOULE

Cet appareil est fourni avec une lampe LED et un équipement de contrôle séparé (pilote LED). Ces pièces peuvent uniquement être remplacées par un technicien. En cas de dysfonctionnement, reportez-vous au paragraphe « Maintenance » du chapitre « Consignes de sécurité ».

EN MATIÈRE DE PROTECTION DE L'ENVIRONNEMENT

Recyclez les matériaux portant le symbole. Déposez les emballages dans les conteneurs prévus à cet effet. Contribuez à la protection de l'environnement et à votre sécurité, recyclez vos produits électriques et électroniques. Ne jetez pas

les appareils portant le symbole avec les ordures ménagères. Emmenez un tel produit dans votre centre local de recyclage ou contactez vos services municipaux.

Concerne la France uniquement :

Cet appareil, ses accessoires et cordons se recyclent.

Points de collecte sur www.quelfairedrechesdefets.fr. Privilégiez la réparation ou le don de chaque appareil !

CONSIGNES DE SÉCURITÉ ET INSTALLATION

AVERTISSEMENT !

Installation. Lisez attentivement les chapitres sur la sécurité avant d'utiliser ou d'entretenir l'appareil.

Consultez le livret de sécurité avec les instructions d'installation pour les informations de sécurité et

DESCRIPTION DU PRODUIT

VUE D'ENSEMBLE DU PANNEAU DE COMMANDE

1 Marche/Arrêt 2 Première vitesse du moteur 3 Deuxième vitesse du moteur 4 Troisième vitesse du moteur 5 Vitesse maximale du moteur 6 Fonction Breeze

Rappel de filtre 8 Fonction pour passer de la table de cuisson à la hotte 9 Ampoule

UTILISATION QUOTIDIENNE

UTILISATION DE LA HOTTE

Vérifiez la vitesse recommandée selon le tableau ci-dessous.

Y1	Prilikom zagrijavanja hrane, kuhanja sPokrivenim posu-dama.
Y2	Prilikom kuhanja sPokrivenim posudama na više zona kuhanja ili plamenika, lagano prženje.
Y3	Prilikom ključanje i prženja velikih količina hrane bez po-klopca, kuhanja na više zona kuhanja ili plamenika.
	Prilikom ključanja i prženja velikih količine hrane bez po-klopca, visoka vlažnost.
↑↑	Osvježava zrak u kuhinji nakon kuhanja na vrlo niskoj razini buke. Moze se aktivirati i deaktivirati dodiom sim-bola. Funkcija se automatski isključuje nakon 60 minuta. Koristi se samo nakon kuhanja.

Il est recommandé de laisser la hotte fonctionner environ 15 minutes après la cuisson.

Le panneau de commande est un champ de capteurs. Touchez les symboles pendant 1 seconde pour activer la fonction.

Pour commander la hotte :

NETTOYAGE ET ENTRETIEN

NETTOYAGE DU FILTRE À GRAISSE

Chaque filtre doit être nettoyé au moins une fois par mois. Les filtres sont montés à l'aide de clips et de broches sur le côté opposé.

temps, l'appareil revient aux réglages de vitesse précédents.
