ZFV919Y - Liesituuletin ZANUSSI - Ilmainen käyttöohje ja opas

Merkki	ZANUSSI
Malli	ZFV919Y
Tuotetyyppi	Liesituuletin
Ohjaustyyppi	Kosketusnauha
Moottorin nopeudet	4 nopeutta (1, 2, 3, maksiminopeus)
Breeze-toiminto	Kyllä, viilentää ilmaa kypsennyksen jälkeen (60 minuuttia)
Hob to Hood -toiminto	Kyllä, automaattinen yhteys yhteensopivan liesitason kanssa
Valaistus	LED
Rasvasuodattimen tyyppi	Pestävä metallisuodatin (astianpesukoneessa tai käsin)
Hiilisuodattimen tyyppi	Ei pestävä hiilisuodatin, vaihdettava 4 kuukauden välein
Suodatinhälytys	Kyllä, punainen merkkivalo rasvasuodattimelle (palaa) ja hiilisuodattimelle (vilkkuu)
Maksiminopeuden kesto	8 minuuttia ennen paluuta edelliseen asetukseen
Huolto	Rasvasuodattimen kuukausittainen puhdistus, hiilisuodattimen vaihto 4 kuukauden välein
Lampun tyyppi	LED, vaihdon suorittaa teknikko

Usein kysytyt kysymykset - ZFV919Y ZANUSSI

Kuinka liesituuletin kytketään päälle ja pois?

Paina käynnistys/pysäytys -symbolia (①) 1 sekunnin ajan kytkeäksesi laitteen päälle tai pois.

Kuinka moottorin nopeus valitaan?

Paina nopeussymboleita (②, ③, ④) valitaksesi halutun nopeuden. Maksiminopeus (⑤) aktivoituu 8 minuutiksi.

Mihin Breeze-toimintoa käytetään?

Breeze-toiminto viilentää keittiön ilmaa kypsennyksen jälkeen erittäin alhaisella äänitasolla. Se aktivoituu painamalla symbolia (⑥) ja sammuu automaattisesti 60 minuutin kuluttua.

Kuinka Hob to Hood -toiminto toimii?

Tämä toiminto yhdistää liesituulettimen automaattisesti yhteensopivaan liesitasoon infrapunan avulla. Tuulettimen nopeus säätyy kuumimman astian lämpötilan mukaan. Katso liesitason käyttöohjeesta aktivointia varten.

Milloin ja miten rasvasuodatin puhdistetaan?

Rasvasuodatin on puhdistettava vähintään kerran kuukaudessa. Avaa kansi, paina pidikkeen vipua, kallista suodatinta alaspäin ja irrota se. Puhdista se sienellä ja ei-hankaavalla pesuaineella tai astianpesukoneessa (lyhyt ohjelma, matala lämpötila).

Milloin hiilisuodatin vaihdetaan?

Hiilisuodatinta ei voi pestä. Se on vaihdettava 4 kuukauden välein tai kun suodatinhälytys vilkkuu. Irrota ensin rasvasuodattimet, käännä hiilisuodatinta vasemmalle ja vedä pois.

Mitä suodatinhälytys tarkoittaa?

Jos suodattimen merkkivalo palaa tasaisena punaisena 30 sekunnin ajan, rasvasuodatin on puhdistettava. Jos se vilkkuu punaisena, hiilisuodatin on vaihdettava. Nollaa hälytys painamalla omistettua symbolia 3 sekunnin ajan.

Kuinka hiilisuodattimen ilmoitus aktivoidaan tai deaktivoidaan?

Varmista, että kosketusnauha on sammutettu, ja paina suodatinilmoituksen symbolia 3 sekunnin ajan. Jos ilmoitus on aktivoitu, kuvake vilkkuu 5 kertaa; jos deaktivoitu, se vilkkuu 3 kertaa.

Kuinka LED-lamppu vaihdetaan?

LED-lampun ja sen ohjaimen saa vaihtaa vain valtuutettu teknikko. Jos toimintahäiriö ilmenee, ota yhteyttä huoltopalveluun.

Mitä tehdä vian tai toimintahäiriön sattuessa?

Tarkista ensin turvallisuusohjeiden luku 'Huolto'. Jos ongelma jatkuu, ota yhteyttä valtuutettuun teknikkoon. Älä pura laitetta itse.

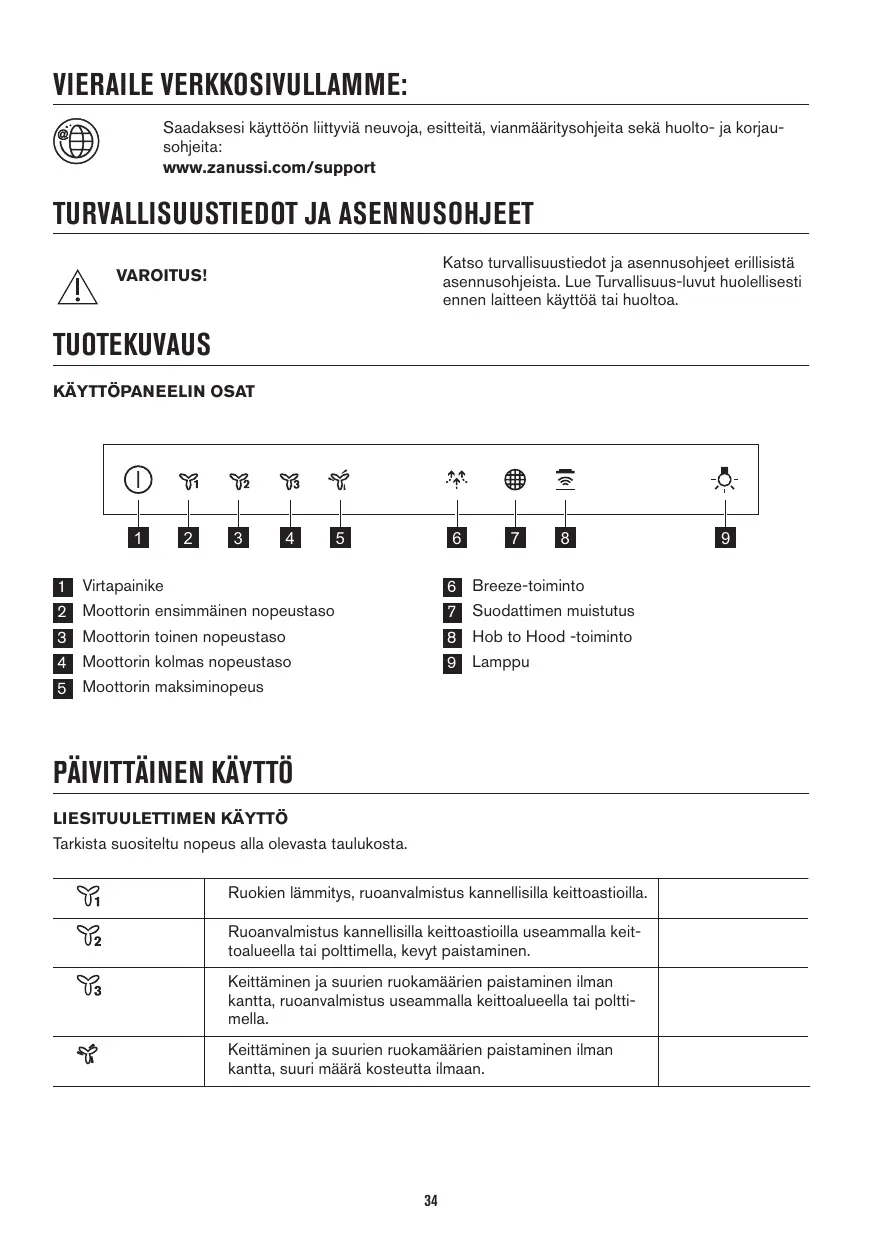

KÄYTTÖOHJE ZFV919Y ZANUSSI

Katso tämän luvun rasvafiltin puhdistusosio.

Katso turvallisuustiedot ja asennusohjeet erillisistä asennusohjeista. Lue turvallisuusluvut huolellisesti ennen laitteen käyttöä tai huoltoa.

TUOTEKUVAUS

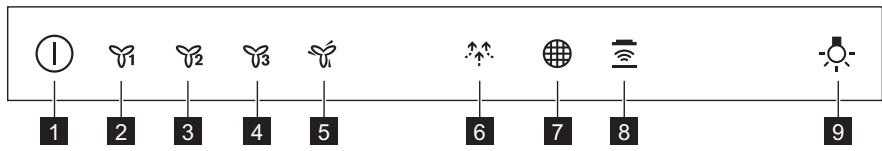

KÄYTTÖPANEELIN OSAT

1 Virtapainike 2 Moottorin ensimmäinen nopeustaso 3 Moottorin toinen nopeustaso 4 Moottorin kolmas nopeustaso 5 Moottorin maksiminopeus

6 Breeze-toiminto 7 Suodattimen muistutus 8 Hob to Hood -toiminto 9 Lamppu

PÄIVITTÄINEN KÄYTTÖ

LIESITUULETTIMEN KÄYTTÖ

Tarkista suositeltu nopeus alla olevasta taulukosta.

Y1	Ruokien lämmitys, ruoanvalmistus kannellisilla keittoastioilla.
Y2	Ruoanvalmistus kannellisilla keittoastioilla useammalla keit-toalueella tai poltimella, kevyt paistaminen.
Y3	Keittäminen ja suurien ruokamäärien paistaminen ilman kannta, ruoanvalmistus useammalla keittoalueella tai polti-mella.
Y	Keittäminen ja suurien ruokamäärien paistaminen ilman kannta, suuri määrä kostenutta ilmaan.

Liesituuletin on suositeltavaa jättää toimintaan noin 15 minuutin ajaksi ruoanvalmistuksen jälkeen. Käyttöpaneeli koostuu antureista. Kosketa symboleita 1 sekunnin ajan toimintojen kytkemiseksi toimintaan.

Liesituulettimen käyttäminen:

1. Kytke laite päälle painamalla symbolia ①. Voit kytkeä toiminnon pois päältä.
2. Kytke toiminto päälle koskettamalla symbolia.
3. Kosketa tarvittaessa valon symbolia keittotason valaisemiseksi.

Sammuta laite painamalla uudelleen symbolia ①.

Kyseessä on automaattitoiminto, joka yhdistää keittotason liesituulettimeen. Sekä keittotasossa että liesituulettimessa on infrapunasignaalin vastaanotin. Puhaltimen nopeus säätyy automaattisesti tilan asetuksen ja keittotasolla olevan kuumimman keittoastian lämpötilan mukaan. Puhallinta voidaan säätää myös keittotasosta manuaalisesti. Toiminto voidaan kytkeä toimintaan keittotason paneelista.

Lisätietoa toiminnon käyttämisestä löytyy keittotason käyttöohjeesta.

MOOTTORIN MAKSIMINOPEUDEN AKTIVOIMINEN

Painiketta painaessa moottorin maksiminopeus käynnistyy 8 minuutin ajaksi. Sen jälkeen laite palaa edelliseen nopeusasetukseen.

HOITO JA PUHDISTUS

RASVASUODATTIMEN PUHDISTAMINEN

Suodattimet tulee puhdistaa vähintään kerran kuukaudessa. Suodattimet tulee asentaa pidikkeiden avulla niin, että tapit ovat vastakkaisella puolella.

Suodattimen puhdistaminen:

1. Vedä kansi auki.

Kun toiminto on kytketty toimintaan, painikkeen kosketuksilla ei ole vaikutusta.

SUODATTIMEN HÄLYTYKSEN KYTKEMINEN PÄÄLLE JA POIS PÄÄLTÄ

Suodattimen hälytys ilmoittaa hiilisuodattimen vaihto- tai puhdistustarpeesta sekä rasvasuodattimen puhdistustarpeesta. Suodattimen merkkivaloon syttyy (punainen) valo 30 sekunnin ajaksi, jos rasvasuodattimen puhdistus on tarpeen. Suodattimen merkkivalossa vilkkuu (punainen) valo 30 sekunnin ajan, jos hiilisuodattimen vaihto tai puhdistus on tarpeen.

Lue suodattimen hälytystiedot kohdasta "Hoito ja puhdistus".

1. Kytke käyttöpaneeli päälle.
2. Varmista, että kuvakkeet ovat sammuneet.
3. Kytke hiilisuodattimen hälytys päälle ja pois päältä koskettamalla painiketta 3 sekunnin ajan.

Jos hiilisuodattimen hälytys on päällä, suodattimen kuvakkeessa vilkkuu (punainen) valo viisi kertaa. Jos hiilisuodattimen hälytys on pois päältä, suodattimen kuvakkeessa vilkkuu (punainen) valo kaksi kertaa.

1. Paina asennuspidikkeen kahvaa liesituulettimen alaosassa olevassa suodatinpaneelissa (1).

1. Kallista suodattimen etuosaa hiukan alaspäin (2) ja vedä sen jälkeen.

Toista kaksi ensimmäistä vaihetta jokaisen suodattimen kohdalla.

1. Puhdista suodattimet sienellä käyttäen hankaamattomia pesuaineita tai pese ne astianpesukoneessa.

Pese astianpesukoneen alhaisella lämpötilalla ja lyhyellä ohjelmalla. Rasvasuodattimessa voi esiintyä värimuutoksia, tämä ei vaikuta laitteen suorituskykyyn.

1. Asenna suodattimet takaisin noudattamalla kahden ensimmäisen vaiheen ohjeita päinvastaisessa järjestyksessä.

Toista vaiheet tarvittaessa kaikkien suodattimien kohdalla.

HIILISUODATTIMEN VAIHTAMINEN

VAROITUS! Hiilisuodatinta ei voi pestä!

Hiilisuodattimen kyllästymisaika vaihtelee ruoanlaittotavan ja rasvasuodattimen puhdistustiheyden mukaan.

Suodattimen vaihtaminen:

1. Irrota rasvasuodattimet laitteesta.

Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen".

1. Asenna uusi suodatin suorittamalla toimenpiteet päinvastaisessa järjestyksessä.

Suodattimet on joka tapauksessa vaihdettava vähintään neljän kuukauden välein.

HIILISUODATTIMEN VAIHTAMINEN

Hiilisuodatin tulee vaihtaa, jos suodattimen hälytys on aktivoitunut.

Lue ohjeet tämän luvun osiosta "Suodattimen hälytys".

Hiilisuodattimen kyllästymisaika vaihtelee ruoanlaittotavan ja rasvasuodattimen puhdistustiheyden mukaan.

VAROITUS! Hiilisuodatinta EI VOI pestä! Suodatinta ei voi regeneroida!

Hiilisuodattimen vaihtaminen:

1. Irrota rasvasuodattimet laitteesta. Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen".
2. Kierrä suodatinta vastapäivään (1) ja vedä sen jälkeen (2).

Asenna suodattimet takaisin noudattamalla ohjeita päinvastaisessa järjestyksessä.

SUODATTIMEN HÄLYTYS

Katso lisätietoa suodattimen hälytyksen kytkemisestä toimintaan ja pois toiminnasta Päivittäinen käyttö -luvusta.

Lue ohjeet tämän luvun osiosta "Rasvasuodattimen puhdistaminen".

Katso osio "Hiilisuodattimen puhdistaminen" tai "Hiilisuodattimen vaihtaminen" (suodattimen mallista riippuen).

Kuittaa hälytys seuraavasti:

Kosketa -painiketta kolmen sekunnin ajan.

LAMPUN VAIHTAMINEN

Tähän laitteeseen kuuluu LED-valo ja erillinen ohjauslaite (LED-muuntaja). Nämä osat saa vaihtaa

YMPÄRISTÖNSUOJELU

ainoastaan huoltoteknikko. Mikäli laitteessa esiintyy toimintahäiriöitä, katso kohta "Huolto" luvusta "Turvallisuusohjeet".

Kierrätä materiaalit, jotka on merkitty merkillä. Kierrä pakkaus laittamalla se asianmukaiseen kierrätysastiaan. Suojele ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkaromut. Älä hävitä merkillä merkittyjä kodinkoneita

kotitalousjätteen mukana. Palauta tuote paikalliseen kierrätyskeskukseen tai ota yhteyttä paikalliseen viranomaiseen.
