ZFV919Y - Fläkt ZANUSSI - Gratis bruksanvisning och manual

Märke	ZANUSSI
Modell	ZFV919Y
Produkttyp	Köksfläkt
Kontrolltyp	Pekskärm
Motorhastigheter	4 hastigheter (1, 2, 3, maxhastighet)
Breeze-funktion	Ja, uppfriskar luften efter tillagning (60 minuter)
Hob to Hood-funktion	Ja, automatisk koppling till kompatibel häll
Belysning	LED
Typ av fettfilter	Tvättbart metallfilter (i diskmaskin eller för hand)
Typ av kolfilter	Inte tvättbart kolfilter, bytes var 4:e månad
Filterlarm	Ja, röd lampa för fettfilter (fast) och kolfilter (blinkande)
Maxhastighetens varaktighet	8 minuter innan återgång till föregående inställning
Underhåll	Månatlig rengöring av fettfilter, byte av kolfilter var 4:e månad
Lamp typ	LED, byte utförs av tekniker

Vanliga frågor - ZFV919Y ZANUSSI

Hur sätter man på och stänger av fläkten?

Tryck på På/Av-symbolen (①) i 1 sekund för att slå på eller stänga av apparaten.

Hur väljer man motorhastighet?

Tryck på hastighetssymbolerna (②, ③, ④) för att välja önskad hastighet. Maxhastigheten (⑤) aktiveras i 8 minuter.

Vad är Breeze-funktionen till för?

Breeze-funktionen uppfriskar köksluften efter tillagning med mycket låg ljudnivå. Den aktiveras genom att trycka på symbolen (⑥) och stängs automatiskt av efter 60 minuter.

Hur fungerar Hob to Hood-funktionen?

Denna funktion kopplar automatiskt fläkten till en kompatibel häll via infraröd. Fläkthastigheten anpassas efter temperaturen på den hetaste behållaren. Se hällens instruktioner för aktivering.

När och hur rengör man fettfiltret?

Fettfiltret måste rengöras minst en gång i månaden. Öppna locket, tryck på klämspaken, fäll ner filtret och ta bort det. Rengör det med svamp och ett icke-slipande rengöringsmedel eller i diskmaskin (kort program, låg temperatur).

När byter man kolfiltret?

Kolfiltret är inte tvättbart. Det måste bytas var 4:e månad eller när filterlarmet blinkar. Ta först bort fettfiltren, vrid kolfiltret åt vänster och dra för att ta bort det.

Vad betyder filterlarmet?

Om filterlampan lyser röd fast i 30 sekunder måste fettfiltret rengöras. Om den blinkar rött måste kolfiltret bytas. För att återställa larmet, tryck på den avsedda symbolen i 3 sekunder.

Hur aktiverar eller avaktiverar man meddelandet om kolfilter?

Se till att kontrollpanelen är avstängd, tryck sedan på filtermeddelande-symbolen i 3 sekunder. Om meddelandet är aktiverat blinkar ikonen 5 gånger; om avaktiverat blinkar den 3 gånger.

Hur byter man LED-lampan?

LED-lampan och dess drivrutin kan endast bytas av en auktoriserad tekniker. Vid fel, kontakta kundtjänst.

Vad gör man vid driftstörning eller fel?

Se först kapitlet "Underhåll" i säkerhetsanvisningarna. Om problemet kvarstår, kontakta en auktoriserad tekniker. Ta inte isär apparaten själv.

BRUKSANVISNING ZFV919Y ZANUSSI

Se separat broschyr för säkerhetsinformation och installation. Läs noga igenom säkerhetskapitlen

innan du använder eller utför underhåll på produkten.

PRODUKTBESKRIVNING

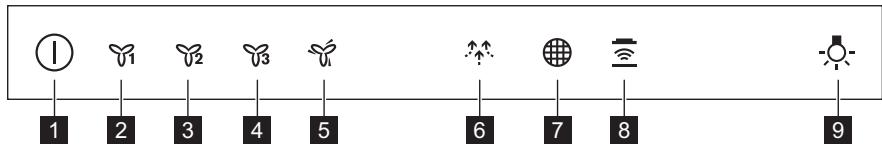

BESKRIVNING AV KONTROLLPANELEN

På/Av 2 Första motorhastighet 3 Andra motorhastighet 4 Tredje motorhastighet 5 Max motorhastighet

6 Breeze-funktion 7 Påminnelse filter 8 Häll-till-fläkt-funktion 9 Lampa

DAGLIG ANVÄNDNING

ANVÄNDA FLÄKTEN

Se den rekommenderade hastigheten enligt tabellen nedan.

Y1	Under uppvärmning av mat, vid tillagning under lock.
Y2	Vid tillagning under lock på flera kokzoner erller brännare, mild stekning.
Y3	Under kokning och stekning av stora mängder matutan lock, tillagning på flera kokzoner erller brännare.
Y	Under kokning, stekning av stora mängder matutan lock, mycket fukt.

Vi rekommenderar att du lämnar fläkten på i cirka 15 minuter efter tillagningen.

Kontrollpanelen är ett sensorfält. Tryck på symbolerna i 1 sekund för att aktivera funktionerna.

Använda fläkten:

1. Sätt på produkten genom att trycka på ①- symbolen. Du kan nu aktivera funktionerna.
2. För att aktivera funktionen, tryck på symbolen.
3. Vid behov, tryck på lampsymbolen för att tända lamporna.

För att stänga av produkten, tryck på ①-symbolen en gång till.

HÄLL-TILL-FLÄKT-FUNKTION

Det är en automatisk funktion som kopplar hällen till en köksfläkt. Både hällen och köksfläkten har en infraröd signalkommunikator. Fläktens hastighet definieras automatiskt med utgångspunkt från lägesinställningen och temperaturen för det hetaste kokkärlet på hällen. Du kan också använda fläkten från hällen manuellt. Funktionen kan aktiveras från hällens kontrollpanel.

För mer information om hur man använder funktionen, se hällens användarmanual.

AKTIVERA MAXIMAL MOTORHASTIGHET

När du trycker på -knappen startar maximal motorhastighet i 8 minuter. Därefter återgår produkten till föregående inställning.

SKÖTSEL OCH RENGÖRING

RENGÖRA FETTFILTRET

Alla filter måste rengöras minst en gång i månaden. Filter monteras med hjälp av klämmor och stift på motsatt sida.

För att rengöra filtret:

1. Dra i höljet för att öppna det.

När funktionen är påslagen och om du trycker ytterligare gånger på knappen, har det ingen effekt.

AKTIVERA OCH AVaktivera FILTERMEDDELANDE

Filterlarmet påminner om att byta eller rengöra kolfiltret och rengöra fettfiltret. Filterindikatorn lyser (rött) i 30 sekunder om fettfiltret måste rengöras. Filterindikatorn blinkar (rött) i 30 sekunder om kolfiltret måste bytas eller rengöras.

Se filterlarmet i kapitlet underhåll och rengöring.

1. Slå på kontrollpanelen.
2. Se till att ikonerna är släckta.
3. För att aktivera eller avaktivera kolfiltermeddelandet, tryck på i 3 sekunder.

Om kolfiltermeddelandet är aktiverat blinkar filterikonen (rött) 5 gånger.

Om kolfiltermeddelandet är avaktiverat blinkar filterikonen (rött) 3 gånger.

1. Tryck ner handtaget på monteringsklämman på filterpanelen under fläkten (1).

1. Luta framsidan av filtret nedåt (2) lite lätt och dra sedan.

Upprepa de första två stegen för alla filter.

1. Rengör filtren med en svamp med rengöringsmedel utan slipmedel eller i diskmaskin.

Diskmaskinen måste ställas in på en låg temperatur och ett kort program. Fettfiltret kan missfärgas, men detta påverkar inte produktens prestanda.

1. För att sätta tillbaka filtren, gör de två första stegen i omvänd ordning.

Upprepa stegen för alla filter om så behövs.

BYTE AV KOLFILTRET

VARNING! Kolfiltret kan inte tvättas!

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret.

För att byta filtret:

1. Ta bort fettfiltren från produkten. Se "Rengöring av fettfilter" i detta kapitel.
2. Utför proceduren i omvänd ordning när du ska installera ett nytt filter.

Under alla omständigheter måste filtren bytas minst var fjärde månad.

BYTE AV KOLFILTRET

Kolfiltret måste bytas om filterlarmet är på.

Se filterlarm i detta kapitel.

Tiden när kolfiltret är mättat varierar beroende på typ av matlagning och hur ofta du rengör fettfiltret.

VARNING! Kolfiltret kan INTE tvättas!

Filtret kan inte återanvändas!

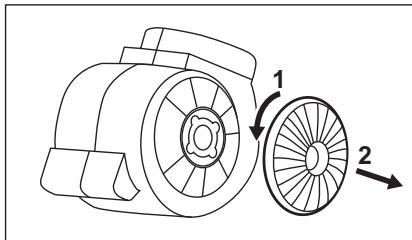

Byte av kolfiltret:

1. Ta bort fettfiltren från produkten. Se "Rengöring av fettfilter" i detta kapitel.
2. Vrid filtret motsols (1) och dra (2).

För att sätta tillbaka filtret, gör stegen i omvänd ordning.

FILTERLARM

Se hur man aktiverar och avaktiverar filterlarmet i kapitlet Daglig Användning.

Se "Rengöring av fettfilter" i det här kapitlet.

Se rengöring av kolfiltret eller byte av kolfiltret (beror på filtyp).

För att återställa larmet:

Tryck på i 3 sekunder.

BYTE AV LED-LAMPA

Denna maskin levereras med en LED-lampa och separat kontrolldon (LED-drivrutin). Dessa delar kan endast bytas ut av en tekniker. Vid eventuella funktionsfel hänvisas till "Service" i kapitlet "Säkerhetsanvisningar".

Återvinn material med symbolen . Återvinn förpackningen genom att placera den i lämpligt kärl. Bidra till att skydda vår miljö och vår hälsa genom att återvinna avfall från elektriska och elektroniska produkter. Släng inte produkter märkta med

symbolen med hushållsavfallet. Lämna in produkten på närmaste återvinningsstation eller kontakta kommunkontoret.
