Mark	ZANUSSI
Mudel	ZFV919Y
Toote tüüp	Õhupuhasti
Juhtimistüüp	Puutepaneel
Mootori kiirused	4 kiirust (1, 2, 3, maksimaalne kiirus)
Breeze funktsioon	Jah, jahutab õhku pärast küpsetamist (60 minutit)
Hob to Hood funktsioon	Jah, automaatne ühendus ühilduva pliidiga
Valgustus	LED
Rasvafiltri tüüp	Pestav metallfilter (nõudepesumasinas või käsitsi)
Söefiltri tüüp	Mittemittava söefilter, vahetada iga 4 kuu järel
Filtri alarm	Jah, punane tuli rasvafiltrile (põleb) ja söefiltrile (vilgub)
Maksimaalse kiiruse kestus	8 minutit enne tagasipöördumist eelmisele seadistusele
Hooldus	Rasvafiltri igakuine puhastus, söefiltri vahetus iga 4 kuu järel
Lambi tüüp	LED, vahetus tehniku poolt

Korduma kippuvad küsimused - ZFV919Y ZANUSSI

Kuidas õhupuhastit sisse ja välja lülitada?

Vajutage sisse/välja lüliti sümbolit (①) 1 sekundi jooksul, et seade sisse või välja lülitada.

Kuidas valida mootori kiirust?

Vajutage kiiruse sümboleid (②, ③, ④) soovitud kiiruse valimiseks. Maksimaalne kiirus (⑤) aktiveerub 8 minutiks.

Milleks Breeze funktsioon mõeldud on?

Breeze funktsioon jahutab köögiõhku pärast küpsetamist väga madala müratasemega. See aktiveeritakse sümbolile (⑥) vajutamisel ja lülitub automaatselt välja 60 minuti pärast.

Kuidas töötab Hob to Hood funktsioon?

See funktsioon ühendab õhupuhasti automaatselt ühilduva pliidiga infrapuna kaudu. Ventilaatori kiirus kohandub kõige kuumema anuma temperatuuri järgi. Aktiveerimiseks vaadake pliidi kasutusjuhendit.

Millal ja kuidas rasvafiltrit puhastada?

Rasvafiltrit tuleb puhastada vähemalt kord kuus. Avage kaas, vajutage klambri hooba, kallutage filter allapoole ja eemaldage see. Puhastage seda käsnaga, kasutades mitteabrasiivset pesuainet, või nõudepesumasinas (lühike tsükkel, madal temperatuur).

Millal söefiltrit vahetada?

Söefilter ei ole pestav. Seda tuleb vahetada iga 4 kuu järel või kui filtri alarm vilgub. Eemaldage esmalt rasvafiltrid, keerake söefiltrit vasakule ja tõmmake see eemaldamiseks.

Mida tähendab filtri alarm?

Kui filtri tuli põleb pidevalt punasena 30 sekundit, tuleb rasvafiltrit puhastada. Kui see vilgub punaselt, tuleb söefilter välja vahetada. Alarmsignaali lähtestamiseks vajutage spetsiaalset sümbolit 3 sekundit.

Kuidas söefiltri teavitust sisse või välja lülitada?

Veenduge, et juhtpaneel on välja lülitatud, seejärel vajutage filtri teavituse sümbolit 3 sekundit. Kui teavitus on sisse lülitatud, vilgub ikoon 5 korda; kui välja lülitatud, vilgub see 3 korda.

Kuidas LED-lampi vahetada?

LED-lampi ja selle draiverit saab vahetada ainult volitatud tehnik. Rikke korral võtke ühendust müügijärgse teenindusega.

Mida teha rikke või talitlushäire korral?

Lugege esmalt ohutusjuhiste peatükki "Hooldus". Kui probleem püsib, võtke ühendust volitatud tehnikuga. Ärge võtke seadet ise lahti.

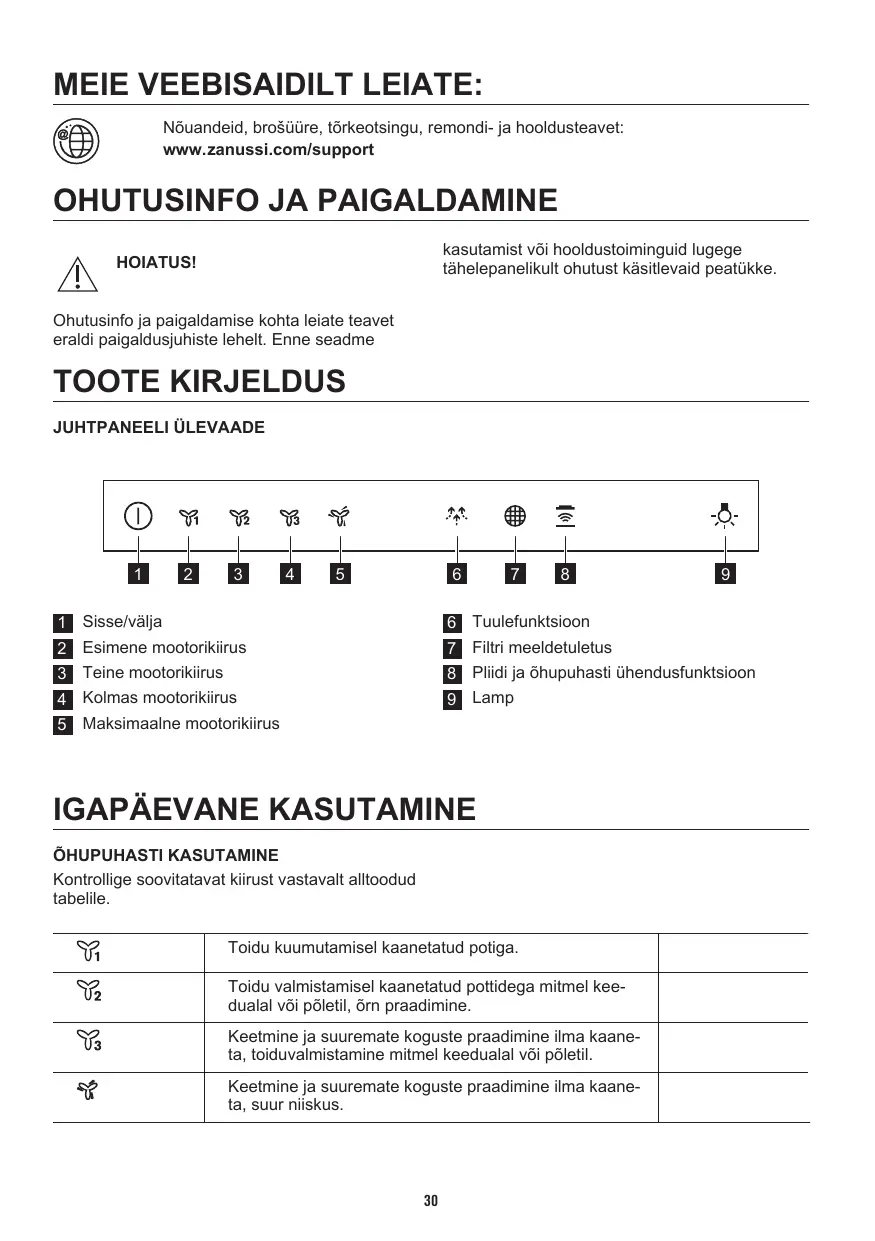

KASUTUSJUHEND ZFV919Y ZANUSSI

kasutamist vōi hooldustoiminguid lugege
tāhelepanelikult ohutust kāsitlevaid peṭükke.

Ohutusinfo ja paigaldamise kohta leiate teavet eraldi paigaldusjuhiste lehelt. Enne seadme

TOOTE KIRJELDUS

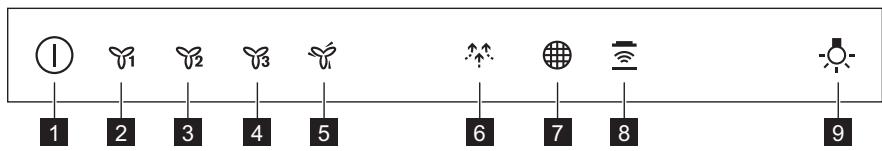

JUHTPANEELI ÜLEVAADE

1 Sisse/välja
2 Esimene mootorikiirus
3 Teine mootorikiirus
4 Kolmas mootorikiirus
5 Maksimaalne mootorikiirus

Tuulefunktsoon
7 Filtri meeldetuletus
8 Pliidi ja ohipuhasti ühendusfunktssoon
9 Lamp

IGAPÄEVANE KASUTAMINE

Kontrollige soovitatavat kiirust vastavalt alltoodud tabelile.

Y1	Toidu kuumutamisel kaanetatud potiga.
Y2	Toidu valmistamisel kaanetatud pottidega mitmel kee-dualal või põletil, ørn praadimine.
Y3	Keetmine ja suuremate koguste praadimine ilma kaene-ta, toiduvalmistamine mitmel keedualal või põletil.
Y4	Keetmine ja suuremate koguste praadimine ilma kaene-ta, suur niiskus.

Soovitatav on jatta pärast kūpsetamist ōhupuhasti tõle ligikaudu 15 minutiks.

Juhtpaneel on sensorväli. Puudutagesumboleid 1 sekund, et funktsoonid aktiveerida.

Ohupuhasti kasutamiseks:

1. Lülitage seade sisse, vajutades sumbolit ①. Nüdd saate funktsoinid sisse lülitada.
2. Funktsiooni käivitamiseks puudutagesumbolit.
3. Vajadusel puudutage valgusti sumbolit, et keeduala valgustada.

Seadme väljulitamiseks vajutage uuestisümbolit ①.

PLIIDI JA ÖHUPUHASTI ÜHENDUSFUNKTSION

See on automaatne funktsoon, mis ühendab plidi ja öhpuhasti. Nii plidil kui ka öhpuhastil on infrapana-signaalkommunikaator. Ventilaatori kiirus märatakse automaatset valitud reziimi ja plidil oleva kõige kuumema nõu temperatuuri alusel. Ventilaatori tõdd saab plidi kaudu ka käsitsi juhtida. Funktsiooni saab sisse lulitada plidi paneelilt.

Lisateavet funktsooni kasutamise kohta leiate plidi kasutusjuhendist.

MAKSIMAALSE MOOTORIKIIRUSE SISSELULITAMINE

Vajutades nuppu , lulitub maksimaalne mootorikiirus sisse 8 minutiks. Pärast seda pördb seade tagasi eelmisele kiirustasemele.

PUHASTUS JA HOOLDUS

RASVAFILTRI PUHASTAMINE

Iga filtrit tuleb puhastada vahemalt kord kuus. Filtrid on kinnitatud vastaskulgedel asuvate klambrite ja varraste abil.

Filtri puhastamiseks:

Kui funktsoon on sisse lilitatud, ei ole nupu taiendaval puudutamisel mingit moju.

FILTRI TEADAANDE SISSE-JA VÁLJALÜLITAMINE

Filtrihoiatus tuletab meelde, et soefilter tuleb asendada voi puhastada ja rasvafilter puhastada. Kui rasvafilter vajab puhastamist, lulitub filtri indikaator 30 sekundiks sisse (punaselt). Kui soefilter tuleb asendada voi puhastada, siis filtri indikaator vilgub 30 sekundit (punaselt).

Vaadake filtrihoiatust puastuse ja hoolduse peatukis.

1. Lulitage sisse juhtpaneel.
2. Veenduge, et ikoonid on välja lūlitatud.
3. Söeffiltri teadaande sisse-voi
   väljalūlitamiseks puudutage 3 sekundit.

Kui söefiltri teadaanne on sisse lulitatud, siis filtri ikoon vilgub viis korda (punaselt).

Kui soefiltri teadaanne on välja lulitatud, siis filtri ikoon vilgub kolm korda (punaselt).

1. Tömmake katet, et see avada.

1. Vajutage kinnitusklambri hoidikut, mis asub filtripaneelil ohupuhasti all (1).

1. Kallutage filtri esiosa kergelt allapoole (2), seejarel tommake.

Korrake kahte esimest sammu kõigi filtritega.

1. Peske filtreid mitteabrasivse pesuvahendi ja kasnaga voi noudepesumasinas.

Valige noudepesumasinas madala temperatuuriga luhike tsukkel.

Rasvafilter vöib kergelt muuta varvi,
kuid see ei mõjuta kuidagi seadme
tööd.

1. Filtrite tagasiatamiseks korrake kahte esimest sammu vastupidises järjekorras.

Korrake toimingut kõigi filtritega.

SÖEFILTRI ASENDAMINE

HOIATUS! Söeffilter ei ole pestav!

Söeffilti kasutusaeg vöib olla erinev, söltudes toiduvalmistamise tüübist ja rasvafiltri puhastamise sagedusest.

Filtri asendamiseks:

1. Eemaldage seadmest koik rasyafiltrid.

Vt käesoleva peatüki osa "Rasvafiltri puhastamine".

1. Uue filtri paigaldamiseks teostage toiming vastupidises järjekorras.

Kindlasti tuleb filtrid välja vahetada vähemalt iga nelja kuu tagant.

SÖEFLTRI ASENDAMINE

Kui filtri hoiatus on sees, tuleb söefilter asendada.

Vt filtri hoiatust kaesolevas peatukis.

Söeffilti kasutusaeg vöib olla erinev, söltudes toiduvalmistamise tüübist ja rasvafiltri puhastamise sagedusest.

Filtrit ei saa uuendada!

Söefftri tagasiatamiseks:

1. Eemaldage seadmest koik rasvafiltrid. Vt kaesoleva peatuki osa "Rasvafiltri puhastamine".
2. Keerake filtrit vastupäeva (1) ja seejärel tommake (2).

Filtrite tagasietamiseks korrake toimingut
vastupidises järjekorras.

FILTRI HOIATUS

Filtri hoiatuse sisse- ja valjalulitamise kohta leiate teavet igapäevase kasutamise jaotisest.

Vaadake söefiltri puhastamise vöisöefiltri asendamise jaotist (olenevaltfilti tüübist).

Hoiatuse lahtestamiseks:

Puudutage 3 sekundit

LAMBI VAHETAMINE

Sellel seadmel on LED-lamp ja eraldi juhtseade (LED-draiver). Need komponendid tohib valja vahetada ainult tehnik. Mis tahes forgete korral

JÄATMEKÄITLUS

Sumboliga tāhistatud materjalid vōib ringlusse suunata. Selleks viige pakendid vastavatesse kontineritesse. Aidake hoida keskkonda ja inimesto tertvist ja suunake elektri- ja elektronilised jāṭmed ringlusse. Årge visake

sumboliga tāhistud seadmeid muude majapidamisjätmete hulka. Viige seade kohlakku ringluspunktvi oörduge abi saamiseks kohlakku omavalitsusse.
