ZFV919Y - Campana extractora ZANUSSI - Manual de uso y guía de instrucciones gratis

Marca	ZANUSSI
Modelo	ZFV919Y
Tipo de producto	Campana extractora
Tipo de control	Panel táctil
Velocidades del motor	4 velocidades (1, 2, 3, velocidad máxima)
Función Breeze	Sí, refresca el aire después de cocinar (60 minutos)
Función Hob to Hood	Sí, enlace automático con placa de cocción compatible
Iluminación	LED
Tipo de filtro de grasa	Filtro metálico lavable (en lavavajillas o a mano)
Tipo de filtro de carbón	Filtro de carbón no lavable, reemplazar cada 4 meses
Alarma de filtro	Sí, indicador rojo para filtro de grasa (encendido) y filtro de carbón (parpadeante)
Duración velocidad máxima	8 minutos antes de volver al ajuste anterior
Mantenimiento	Limpieza mensual del filtro de grasa, reemplazo del filtro de carbón cada 4 meses
Tipo de bombilla	LED, reemplazo por un técnico

Preguntas frecuentes - ZFV919Y ZANUSSI

¿Cómo encender y apagar la campana?

Presione el símbolo de Encendido/Apagado (①) durante 1 segundo para encender o apagar el aparato.

¿Cómo elegir la velocidad del motor?

Presione los símbolos de velocidad (②, ③, ④) para seleccionar la velocidad deseada. La velocidad máxima (⑤) se activa durante 8 minutos.

¿Para qué sirve la función Breeze?

La función Breeze refresca el aire de la cocina después de cocinar con un nivel de sonido muy bajo. Se activa presionando el símbolo (⑥) y se apaga automáticamente después de 60 minutos.

¿Cómo funciona la función Hob to Hood?

Esta función conecta automáticamente la campana a una placa de cocción compatible mediante infrarrojos. La velocidad del ventilador se ajusta según la temperatura del recipiente más caliente. Consulte el manual de la placa de cocción para la activación.

¿Cuándo y cómo limpiar el filtro de grasa?

El filtro de grasa debe limpiarse al menos una vez al mes. Abra la tapa, presione la palanca del clip, incline el filtro hacia abajo y retírelo. Límpielo con una esponja y un detergente no abrasivo o en el lavavajillas (ciclo corto, baja temperatura).

¿Cuándo reemplazar el filtro de carbón?

El filtro de carbón no es lavable. Debe reemplazarse cada 4 meses o cuando la alarma del filtro parpadee. Primero retire los filtros de grasa, gire el filtro de carbón hacia la izquierda y tire para extraerlo.

¿Qué significa la alarma del filtro?

Si el indicador del filtro está encendido en rojo fijo durante 30 segundos, el filtro de grasa debe limpiarse. Si parpadea en rojo, el filtro de carbón debe reemplazarse. Para restablecer la alarma, presione el símbolo dedicado durante 3 segundos.

¿Cómo activar o desactivar la notificación del filtro de carbón?

Asegúrese de que el panel esté apagado, luego presione el símbolo de notificación del filtro durante 3 segundos. Si la notificación está activada, el ícono parpadea 5 veces; si está desactivada, parpadea 3 veces.

¿Cómo reemplazar la bombilla LED?

La bombilla LED y su controlador solo pueden ser reemplazados por un técnico autorizado. En caso de mal funcionamiento, comuníquese con el servicio posventa.

¿Qué hacer en caso de avería o mal funcionamiento?

Consulte primero el capítulo «Mantenimiento» de las instrucciones de seguridad. Si el problema persiste, comuníquese con un técnico autorizado. No desmonte el aparato usted mismo.

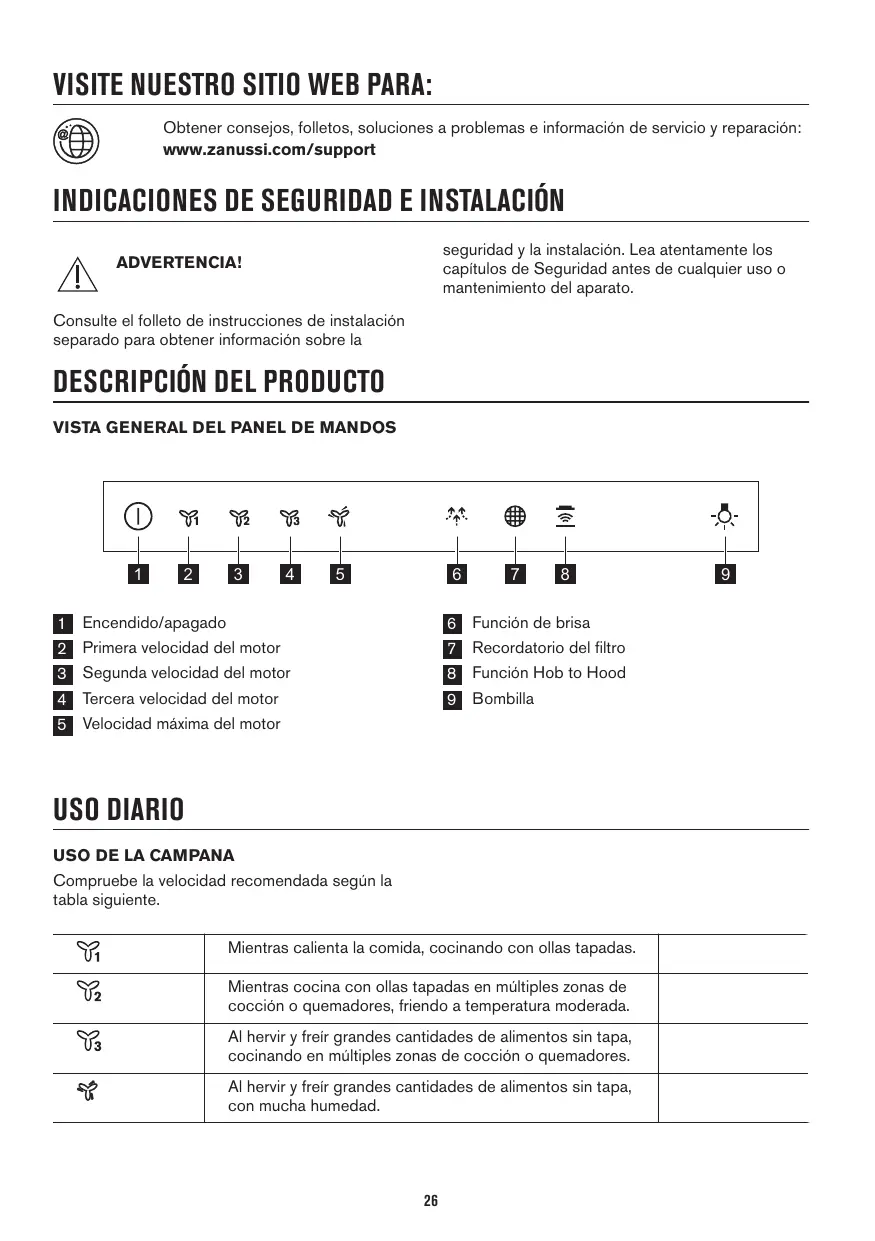

MANUAL DE USUARIO ZFV919Y ZANUSSI

INDICACIONES DE SEGURIDAD E INSTALACIÓN

¡ADVERTENCIA!

Consulte el folleto de instrucciones de instalación separado para obtener información sobre la seguridad y la instalación.

Lea atentamente los capítulos de seguridad antes de cualquier uso o mantenimiento del aparato.

DESCRIPCIÓN DEL PRODUCTO

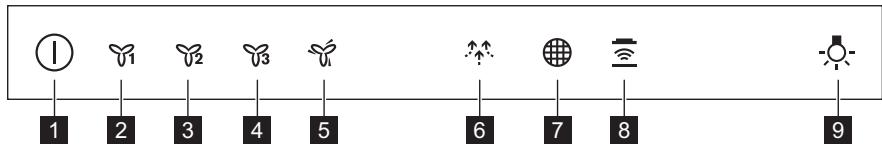

VISTA GENERAL DEL PANEL DE MANDOS

1 Encendido/apagado 2 Primera velocidad del motor 3 Segunda velocidad del motor 4 Tercera velocidad del motor 5 Velocidad máxima del motor

6 Función de brisa 7 Recordatorio del filtro 8 Función Hob to Hood 9 Bombilla

USO DIARIO

USO DE LA CAMPANA

Compruebe la velocidad recomendada según la tabla.

Y1	Mrientas calientla comida, cocinando con ullas tapadas.
Y2	Mrientras cucina con ullas tapadas en multibles zonas de cocción o quemadores,friendo a temperatura moderada.
Y3	Al hervir y freir grandes cantidades de alimentos sin tapa, cocinando en multibles zonas de cocción o quemadores.
Y4	Al hervir y freir grandes cantidades de alimentos sin tapa, con mucha humedad.

Se recomienda dejar la campana en funcionamiento durante aproximadamente 15 minutos después de cocinar.

El panel de mandos es un campo de sensores. Toque los símbolos durante 1 segundo para activar las funciones.

Para utilizar la campana:

1. Encienda el aparato pulsando el símbolo ①. Ahora puede activar las funciones.
2. Para activar la función, toque el símbolo.
3. Si es necesario, toque el símbolo de la bombilla para iluminar la superficie de cocción.

Para apagar el aparato, pulse de nuevo el símbolo.

FUNCIÓN HOB TO HOOD

Es una función automática que conecta la placa de cocción con una campana. La placa de cocción y la campana tienen un comunicador de señales infrarrojas. La velocidad del ventilador se define automáticamente según el ajuste de modo y temperatura del utensilio de cocina más caliente en la placa de cocción. Internacionalmente el ventilador desde la placa de cocción. La función se puede activar desde el panel de la placa de cocción.

Para más información sobre cómo utilizar esta función, consulte el manual del usuario de la placa de cocción.

ACTIVACIÓN DE LA VELOCIDAD MÁXIMA DEL MOTOR

Cuando se pulsa el botón, la velocidad máxima del motor comienza a funcionar durante 8 minutos.

Después de ese tiempo, el aparato vuelve a sus ajustes de velocidad anteriores.

Cuando la función está activada, la pulsación adicional del botón no tiene ningún efecto.

ACTIVACIÓN Y DESACTIVACIÓN DE LA NOTIFICACIÓN DE FILTRO

La alarma del filtro recuerda cambiar o limpiar el filtro de carbón y limpiar el filtro de grasa. El indicador del filtro se enciende (rojo) durante 30 segundos si se debe limpiar el filtro de grasa. El indicador del filtro parpadea (rojo) durante 30 segundos si es necesario reemplazar o limpiar el filtro de carbón.

Consulte la alarma del filtro en el capítulo de mantenimiento y limpieza.

1. Encienda el panel de control.
2. Asegúrese de que los iconos estén apagados.
3. Para activar o desactivar la notificación de filtro de carbón, toque durante 3 segundos.

Si la notificación de filtro de carbón está activada, el icono del filtro parpadea (rojo) cinco veces.

Si la notificación de filtro de carbón está desactivada, el icono del filtro parpadea (rojo) tres veces.

LIMPIEZA DEL FILTRO DE GRASA

Cada filtro debe limpiarse al menos una vez al mes. Los filtros se montan con el uso de clips y pasadores en el lado opuesto.

Para limpiar el filtro:

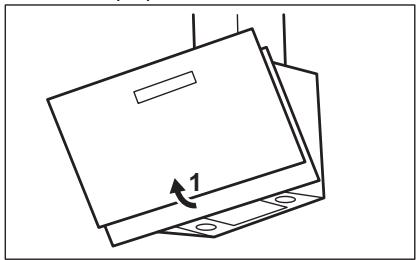

1. Tire de la tapa para abrirla.

1. Presione la manija del clip de montaje en el panel del filtro debajo de la campana (1).

1. Incline ligeramente la parte delantera del filtro hacia abajo (2) y tire de él.

Repita los dos primeros pasos para todos los filtros.

1. Limpie los filtros con una esponja con detergentes no abrasivos o en un lavavajillas.

El lavavajillas debe ajustarse a una temperatura baja y a un ciclo corto. El filtro de grasa puede decolorarse, no influye en el rendimiento del aparato.

1. Para volver a montar los filtros, siga los dos primeros pasos en orden inverso.

Repita los primeros pasos para todos los filtros si es necesario.

CAMBIO DEL FILTRO DE CARBÓN

ADVERTENCIA! El filtro de carbón NO es lavable!

El tiempo de saturación del filtro de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtro de grasa.

Para reemplazar el filtro:

1. Retire los filtros de grasa del aparato. Véase "Limpieza del filtro de grasa" en este capítulo.
2. Para instalar el bajo, realice los pasos en orden inverso. En cualquier caso, es necesario sustituir los filtros al menos cada cuatro meses.

CAMBIO DEL FILTRO DE CARBÓN

Debe sustituir el filtro de carbón si se activa la alarma del filtro.

Consulte la sección sobre la alarma del filtro de este capítulo.

El tiempo de saturación del filtro de carbón varía en función del tipo de cocción y de la regularidad de la limpieza del filtro de grasa.

ADVERTENCIA! El filtro de carbón NO es lavable. El filtro no se puede regenerar.

Para reemplazar el filtro de carbón:

1. Retire los filtros de grasa del aparato. Véase "Limpieza del filtro de grasa" en este capítulo.
2. Gire el filtro (1) hacia la izquierda y después tire (2).

Para volver a montar los filtros, siga los pasos en orden inverso.

ALARMA DEL FILTRO

Consulte el capítulo sobre la activación y desactivación de la alarma del filtro en el uso diario.

Consulte la limpieza del filtro de grasa en este capítulo.

Consulte la limpieza del filtro de carbón o la sustitución del filtro de carbón (depende del tipo de filtro).

Para reiniciar la alarma:

Toque ⊕ durante 3 segundos.

ASPECTOS MEDIOAMBIENTALES

Recicle los materiales con el símbolo. Coloque el material de embalaje en los contenedores adecuados para su reciclaje. Ayude a proteger el medio ambiente y la salud pública, así como a reciclar residuos de aparatos eléctricos y electrónicos. No deseche los aparatos marcados

CAMBIO DE LA BOMBILLA

Este aparato se suministra con una lámpara LED y un accesorio de control separado (controlador LED). La sustitución de estas piezas debe hacerla un técnico. En caso de avería, consulte el apartado "Asistencia" en el capítulo de "Instrucciones de seguridad".

con el símbolo junto con los residuos domésticos. Lleve el producto a su centro de reciclaje local o póngase en contacto con su oficina municipal.
