Type de produit	Hotte de cuisine
Marque	Electrolux
Modèle	KFVB19K
Dimensions (L x P x H)	Non spécifié dans la notice (modèle encastrable standard)
Poids	Non spécifié
Alimentation électrique	220-240 V, 50 Hz
Nombre de vitesses moteur	3 vitesses + haute vitesse temporisée
Haute vitesse temporisée	Cycle de 5 minutes (modèle KFVB19K)
Fonction soufflage	Fonction à très basse vitesse pendant moins d'une heure
Éclairage	LED tamisable par appui long
Indicateur de saturation des filtres	Voyant allumé pour nettoyage filtres à graisse (40h), clignotant pour remplacement filtre à charbon (160h)
Type d'installation	Aspirante (évacuation extérieure) ou filtrante (recyclage)
Filtres à graisse	Lavables au lave-vaisselle, nettoyage tous les 2 mois
Filtre à charbon actif	Non lavable, remplacement tous les 4 mois
Distance minimale plaque-hotte	65 cm (sauf indication contraire dans notice de la plaque)
Classe d'efficacité énergétique	Non spécifié
Niveau sonore	Non spécifié
Sécurité enfants	Non mentionné
Arrêt automatique	Oui, pour la haute vitesse et la fonction soufflage
Pièces de rechange	Filtres à graisse, filtre à charbon, éclairage
Garantie	Non spécifiée

FOIRE AUX QUESTIONS - KFVB19K ELECTROLUX

Comment installer la hotte en version aspirante ?

La hotte doit être raccordée à un conduit d'évacuation vers l'extérieur. Assurez-vous que le diamètre du conduit est adapté et que l'air peut circuler librement. Suivez les instructions de la notice d'installation.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés tous les 2 mois. Ils peuvent être lavés à la main avec un détergent neutre ou au lave-vaisselle. Une décoloration éventuelle n'affecte pas leur efficacité.

Quand faut-il remplacer le filtre à charbon ?

Le filtre à charbon actif est non lavable et doit être remplacé tous les 4 mois, ou plus souvent en cas d'utilisation intensive. Le voyant clignotant sur la hotte vous alertera.

Comment réinitialiser le compteur de saturation des filtres ?

Lorsque la hotte est éteinte, appuyez sur le voyant des filtres pendant 3 secondes pour remettre à zéro le compteur horaire.

Que faire si la hotte ne s'allume pas ?

Vérifiez l'alimentation électrique et le branchement. Assurez-vous que la hotte est bien connectée. Si le problème persiste, contactez le service après-vente.

Puis-je installer la hotte sans conduit d'évacuation ?

Oui, en version filtrante. Dans ce cas, la hotte recycle l'air à travers des filtres à charbon actif et le renvoie dans la pièce.

Comment utiliser la fonction soufflage ?

Appuyez sur le bouton correspondant (M). La hotte fonctionne à très basse vitesse pendant moins d'une heure, puis s'éteint automatiquement.

Quelle est la distance minimale entre la plaque de cuisson et la hotte ?

La distance minimale est de 65 cm, sauf indication contraire dans la notice de la plaque de cuisson. Respectez toujours les instructions pour la plaque.

Comment tamiser l'éclairage ?

Appuyez longuement sur le bouton d'éclairage (L) pour allumer la lumière en mode tamisé. Un appui court allume ou éteint normalement.

Que signifie le voyant H2H ?

Le voyant H2H s'allume lorsque la hotte est contrôlée par une plaque de cuisson compatible. Si aucune connexion n'est établie, le voyant reste éteint.

MODE D'EMPLOI KFVB19K ELECTROLUX

Nous vous remercions d'avoir acheté un appareil Electrolux. Le produit que vous avez choisi bénéficiait de dizaines d'années d'expérience professionnelle et d'innovation. Ingénieux et élégant, il a été conçu en pensant à vous. C'est pourquoi, chaque fois que vous l'utilisez, vous avez la certitude de toujours obtenir des résultats.

Bienvenue chez Electrolux.

Visitez notre site web pour:

Recevoir des conseils d'utilisation, télécharger nos brochures, résoudre des problèmes éventuels et obtenir des renseignements sur le service après-vente: www.electrolux.com

Enregistrer votre produit et obtenir un meilleur service: www.register-electrolux.com

Acheter des accessoires, des consommables et des pièces de rechange d'origine pour votre appareil: www.electrolux.com/shop

Service apres-vente et entretien

Nous vous conseillons de toujours utiliser des pièces de rechange d'origine.

Lorsque vous contactez le Service Après-Vente agréé, munissez-vous des données

suivantes : Modèle, Code produit (PNC), Numéro de série.

Les informations se trouvent sur la plaque des données.

Avertissement / Attention - Informations importantes pour la sécurité. Conseils et suggestions. Informations sur l'environnement. Sous réserve de modifications.

1. Informations de sécurité

Avant l'installation et l'utilisation de l'appareil, veuillez lire attentivement la notice fournie. Le fabricant décline toute responsabilité en cas de blessures ou de dommages qui sont causés par une installation ou une utilisation incorrecte de l'appareil. Conservez cette notice dans un endroit sûr et accessible pour une utilisation ultérieure.

1.1 Sécurité des enfants et des personnes handicapées

• Cet appareil peut être utilisé par des enfants âgés d'au moins 8 ans et des personnes ayant des capacités physiques, sensorielles et mentales limitées ou par des personnes sans expérience et connaissances pertinentes à condition de superviser ajustement ces personnes ou les instruire dans le cadre de l'utilisation de l'appareil d'une manière sure et qui garantit en comprendre les risques encourus.
• Les enfants âgés de 3 à 8 ans et les personnes handicapées de manière étendue et complexe ne peuvent pas avoir accès à l'appareil s'ils ne peuvent pas bénéficier d'une surveillance constante.
• Les enfants de moins de 3 ans ne doivent pas avoir accès à l'appareil s'ils ne peuvent pas être surveillés en permanence.
• Les enfants ne doivent pas utiliser l'appareil en tant que jouet.
• Protégez les emballages des enfants et éliminez-les de manière appropriée.
• Les enfants et les animaux domestiques ne doivent pas avoir accès à l'appareil en état de fonctionnement.
• Les enfants ne doivent pas effectuer le nettoyage ou l'entretien de l'appareil sans surveillance.

1.2 Règles générales de sécurité

• L'appareil est destiné à un usage domestique, au-dessus des jours, cuisinières et autres appareils de cuisson similaires.
• Avant d'effectuer tout travail de maintenance, l'appareil doit être déconnecté de l'alimentation électrique.
• AVERTISSEMENT : Les parties auxquelles l'accès peut être obtenu peuvent devenir chaudes pendant l'utilisation avec des appareils de cuisson.
• Utilisez uniquement les vis de montage fournies avec l'appareil; si elles n'ont pas été livrées, utilisez les vis recommandées dans la notice d'installation.
• N'utilisez pas d'adhésifs pour fixer l'appareil.
• La distance minimale entre la surface de la plaque de cuisson sur laquelle se trouvent les ustensiles de cuisson et la partie inférieure de l'appareil doit être de 65 cm, sauf indication contraire dans la notice d'installation. Si une plus grande distance a été spécifiée dans la notice d'installation de la plaque de cuisson, cela doit être pris en compte.
• L'évacuation de l'air doit être préparée conformément aux lois locales applicables.
• Dans la pièce ou l'appareil est installé, une bonne ventilation doit être assurée afin d'éviter le risque de refoulement dans la pièce de gaz indésirables provenant d'appareils brûlant du gaz ou d'autres combustibles, y compris une flamme nue.
• Assurez-vous que les ouvertures de ventilation ne sont pas bloquées et que l'air aspiré par l'appareil n'est pas fourni à un tuyau utilisé pour évacuer la fumée et la vapeur d'autres appareils (système de chauffage central, thermosiphons, chauffe-eau, etc.).
• Lorsque l'appareil est utilisé avec d'autres appareils, le vide maximum généré dans la pièce ne doit pas dépasser 0,04 mbar.
• Veillez à ne pas endommager le câble d'alimentation. Pour remplacer un câble d'alimentation endommagé, veillez contacter notre centre de service/agréé ou un électricien.
• Si l'appareil est directement connecté à une source d'alimentation, l'installation électrique doit être équipée d'un sectionneur qui permet de déconnecter complètement l'appareil de la source d'alimentation. La déconnexion doit respecter les conditions spécifiées pour les surtensions de catégorie III. Le dispositif utilisé pour la déconnexion doit être connecté au moyen d'un câblage permanent, conformément aux principes de réalisation de connexions câblées.
• Ne réalisez pas le flambage sous l'appareil.
• N'utilisez pas l'appareil pour retarder des matériaux et des vapeurs de substances dangereuses ou explosives.
• L'appareil doit être nettoyé régulièrement pour éviter la détérioration du matériel de surface.
• L'appareil doit être nettoyé régulièrement avec un chiffon doux.
• N'utilisez pas le nettoyeur à vapeur, l'eau pulvérisée, les nettoyants abrasifs ou les racloirs en métal tranchants pour nettoyer la surface de l'appareil. Utilisez uniquement des détergents neutres.
• Nettoyez régulièrement les filtres à graisse (minimum tous les 2 mois) et retirez la graisse de l'appareil pour éviter les risques d'incendie.
• Utilisez un chiffon ou une brosse pour nettoyer l'intérieur de l'appareil.

Avertissement!

Risque de blessure, d'électrocution, de brûlures ou de dommages à l'appareil.

• L'installation de l'appareil ne doit être effectuée que par une personne qualifiée.
• N'installez pas ou n'utilisez pas l'appareil endommagé.
• Suivez la notice d'installation fournie avec l'appareil.
• En raison du poids élevé de l'appareil, faites toujours attention lorsque vous le déplacez. Utilisez toujours des gants de protection et des chaussures complètes et robustes.
• Avant d'installer l'appareil, retirez tous les emballages, étiquettes et film de protection. N'évacuez pas de l'air à travers une ouverture du mur à moins que l'ouverture ne soit conçue à cet effet.

Avertissement! risque d'incendie et de choc électrique.

• La connexion électrique doit être effectuée par un electricien qualifié. Assurez-vous que les spécifications de la plaque signalétique correspondent aux caractéristiques de la source d'alimentation.
• Si le symbole ⚡ n'est pas imprimé sur la plaque signalétique, l'appareil doit être mis à la terre. Utilisez toujours une prise correctement installée et entièrement isolée.
• Ne laisse pas le câble d'alimentation l'âche.
• N'utilisez pas d'adaptateurs à plusieurs fiches ou de rallonges.
• Si la prise de courant est large, ne branchez pas l'appareil.
• Ne déconnectez pas l'appareil en le tirant par le câble d'alimentation. Tirez toujours par la fiche.
• ée sans outils. Assurez-vous que l'appareil est correctement installé. Un cable d'alimentation lâche et inapproprié peut provoquer une surchauffe des contacts.
• Ne connectez l'appareil qu'après l'installation. Assurez-vous que la source d'alimentation est disponible après l'installation.

Avertissement! risque d'incendie et de choc électrique.

• L'appareil est destiné uniquement à la cuisson. N'utilisez pas l'appareil à d'autres fins que celles spécifiées.
• Ne modifie pas les caractéristiques de l'appareil.
• N'utilisez pas l'appareil avec des mains mouillées ou en contact avec de l'eau. Utilisez uniquement les accessoires fournis avec l'appareil.
• Pendant la cuisson et la friture, les graisses et les huiles ne doivent pas entrer en contact avec des flammes ou des objets chauds.
• N'utilisez pas de grilles électriques nues.
• N'utilisez pas l'appareil comme un support pour stocker d'autres articles.
• N'utilisez pas de loupes, de lunettes ou autres appareils optiques similaires pour regarder directement la source lumineuse de l'appareil.

2.4 Maintenance

• Pour réparer l'appareil, veuillez contacter un centre de service/agréé. Utilisez uniquement des pièces de rechange d'origine.

Avertissement! risque de blessure ou d'asphyxie.

• Les informations sur la mise au rebut correcte de l'appareil

Les informations sur la mise au rebut correcte de l'appareil peuvent être obtenues en contactant les autorités locales.

• Débranche l'appareil de la source d'alimentation.
• Coupez le câble d'alimentation près du corps de l'appareil et jetez-le.

3. Entretien

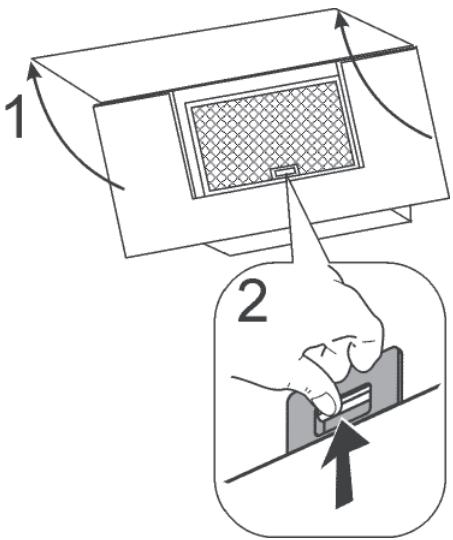

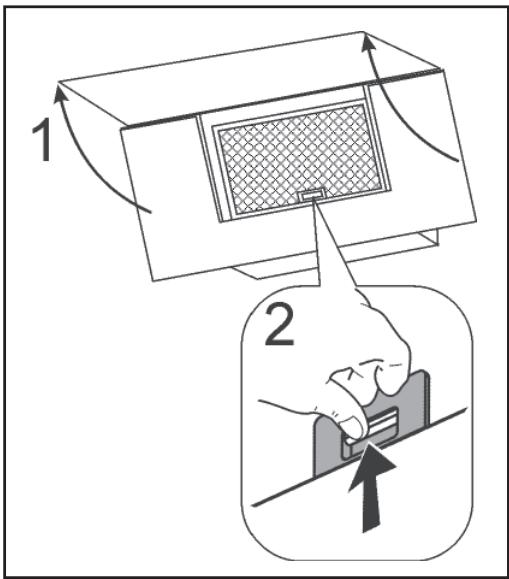

Nettoyer les filtres à graisse au moins une fois tous les 2 mois pour prévenir le risque d'incendie, en ce qui concerne l'utilisation. Laver les filtres avec un détergent neutre à la main ou au lave-vaisselle. En cas de lavage au lave-vaisselle, une éventuelle décoloration ne compromet en aucun cas l'efficacité des filtres.

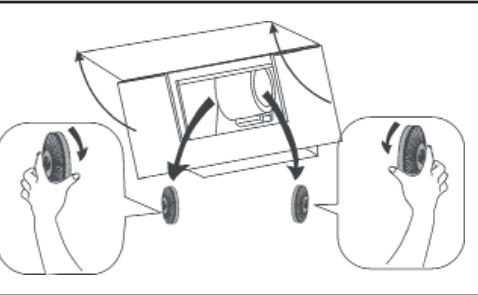

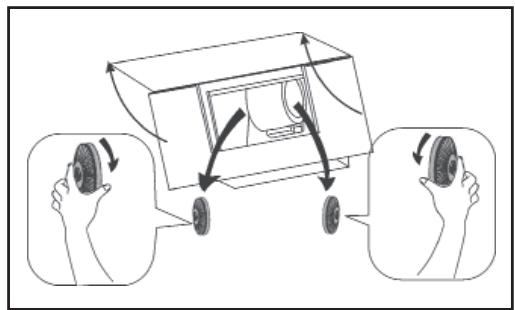

Le filtre à charbon de bois activé ne doit pas être nettoyé, est irrenewable et doit être remplacé tous les 4 mois d'utilisation ou plus souvent en cas d'utilisation particulièrement intensive.

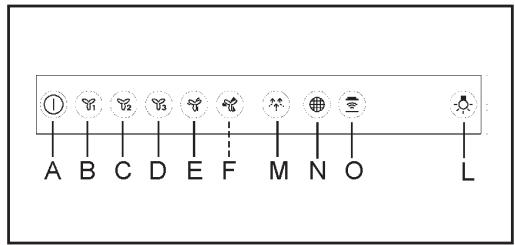

4. Commandes

A: Moteur activation/désactivation B: moteur à la première vitesse C: moteur à la deuxième vitesse D: moteur à la troisième vitesse

E: Haute vitesse. Cette vitesse est programmée pour des cycles de 8 minutes. Passé ce délai, la hotte revient automatiquement à la vitesse définie avant d'utiliser cette fonction. Pour désactiver cette vitesse, appuyez sur le bouton „Moteur activation/désactivation" (A). F: Modèle KFVB19K. Haute vitesse. Cette vitesse est programmée pour des cycles de 5 minutes. Passé ce délai, le capot revient automatiquement à la vitesse définie avant d'utiliser cette fonction. Pour désactiver cette vitesse, appuyez sur le bouton „Moteur activation/désactivation" (A).

M: Fonction de soufflage. Cette fonction démarre à une très basse vitesse pour moins d'une heure. Passé ce début, le moteur s'éteint. Pour désactiver la fonction de soufflage, appuyez sur le bouton "Moteur activation/désactivation"

(A) ou sur un autre bouton de vitesse.

N: Indicateur d'alarme de Filtres/Remise à zéro. Lorsque levoyant est allumé, les filtres de dégraissage doivent être nettoyés (après 40 heures de travail). Lorsque le voyant clignote, remplacez les filtres à charbon (après 160 heures de travail) et nettoyez les filtres de dégraissage. Bien sûr, si la hotte n'est pas un modèle filtrant et n'a pas de filtres à charbon, ne nettoyez que les filtres dégraissants. L'alarme des filtres est visible pendant environ 30 secondes lorsque la hotte est en mode Stand by (veille). Pour REMETTRE À ZERO le compteur horsaire, appuyez sur levoyant pendant 3 secondes lorsque la hotte est éteinte.

O: Indicateur H2H. Ce voyant s'allume lorsque la hotte est en marche et est contrôlée par la plaque chauffante. À défaut de connexion entre la plaque et la hotte, l'indicateur n'est pas mis en évidence.

L: Modèle EFV716K-EFV719K-LFV616K

LFV619K-LFV616Y-LFV619Y-LFV616W-

L: Modèle KFVB19K. Lumière. Un appui bref éteint/allume la lumière, un appui long allume la lumière tamisée.

5. Méthodes d'installation

FILTRANTE OU ASPIRANTE?

La hotte peut être installée en version aspirante ou en version filtrante.

Le type d'installation doit être choisi d'emblée.

Pour une plus grande efficacité, il est recommandé, dans la mesure du possible, d'installer la hotte en version aspirante.

Version aspirante

La hotte filtre l'air et l'expulse à l'extérieur à travers le tuyau d'évacuation.

Version filtrante

La hotte filtre l'air et l'expulse à l'intérieur de la pièce.

6. Éclairage

Si le projecteur a été endommagé, il ne peut être remplacé que par le fabricant, son technicien de maintenance ou une personne de qualification similaire afin d'éviter tout danger.

De l'environnement

Les matériaux portant le symbole doivent être recyclés.

Pour soumettre les matériaux d'emballage au recyclage, placez-les dans

un conteneur de déchets étiqueté. Les déchets d'équipements électriques et électroniques doivent être recyclés pour aider à protégerr l'environnement et la santé humai-

Les appareils portant le symbole ne doivent pas être jetés avec les ordures ménagères.

Le produit doit être envoyé à une usine de traitement des déchets locale ou contacter les autorités locales.
