KFVB19K - Kühlschrank ELECTROLUX - Kostenlose Bedienungsanleitung

Produkttyp	Dunstabzugshaube
Marke	Electrolux
Modell	KFVB19K
Abmessungen (B x T x H)	Nicht in der Anleitung angegeben (Standard-Einbaumodell)
Gewicht	Nicht angegeben
Stromversorgung	220-240 V, 50 Hz
Anzahl Motorstufen	3 Stufen + zeitlich begrenzte Höchstgeschwindigkeit
Zeitlich begrenzte Höchstgeschwindigkeit	5-Minuten-Zyklus (Modell KFVB19K)
Lüfterfunktion	Funktion mit sehr niedriger Geschwindigkeit für weniger als eine Stunde
Beleuchtung	LED dimmbar durch langes Drücken
Filter-Sättigungsanzeige	Leuchtet für Reinigung der Fettfilter (40h), blinkt für Austausch des Aktivkohlefilters (160h)
Installationsart	Abluft (Außenabluf) oder Umluft (Recycling)
Fettfilter	Spülmaschinenfest, Reinigung alle 2 Monate
Aktivkohlefilter	Nicht waschbar, Austausch alle 4 Monate
Mindestabstand Kochfeld-Dunstabzugshaube	65 cm (sofern in der Anleitung des Kochfelds nicht anders angegeben)
Energieeffizienzklasse	Nicht angegeben
Schallleistungspegel	Nicht angegeben
Kindersicherung	Nicht erwähnt
Automatische Abschaltung	Ja, für die Höchstgeschwindigkeit und die Lüfterfunktion
Ersatzteile	Fettfilter, Aktivkohlefilter, Beleuchtung
Garantie	Nicht angegeben

Häufig gestellte Fragen - KFVB19K ELECTROLUX

Wie installiere ich die Dunstabzugshaube in der Abluftversion?

Die Dunstabzugshaube muss an einen Abluftkanal nach außen angeschlossen werden. Stellen Sie sicher, dass der Durchmesser des Kanals geeignet ist und die Luft frei zirkulieren kann. Befolgen Sie die Anweisungen der Installationsanleitung.

Wie reinige ich die Fettfilter?

Die Fettfilter müssen alle 2 Monate gereinigt werden. Sie können von Hand mit einem neutralen Reinigungsmittel oder in der Spülmaschine gewaschen werden. Eine eventuelle Verfärbung beeinträchtigt ihre Wirksamkeit nicht.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter ist nicht waschbar und muss alle 4 Monate oder bei intensiver Nutzung häufiger ausgetauscht werden. Die blinkende Anzeige an der Dunstabzugshaube warnt Sie.

Wie setze ich den Filter-Sättigungszähler zurück?

Drücken Sie bei ausgeschalteter Dunstabzugshaube 3 Sekunden lang auf die Filteranzeige, um den Stundenzähler zurückzusetzen.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie die Stromversorgung und den Anschluss. Stellen Sie sicher, dass die Dunstabzugshaube richtig angeschlossen ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Kundendienst.

Kann ich die Dunstabzugshaube ohne Abluftkanal installieren?

Ja, in der Umluftversion. In diesem Fall wird die Luft durch Aktivkohlefilter gereinigt und wieder in den Raum zurückgeführt.

Wie verwende ich die Lüfterfunktion?

Drücken Sie die entsprechende Taste (M). Die Dunstabzugshaube läuft mit sehr niedriger Geschwindigkeit für weniger als eine Stunde und schaltet sich dann automatisch aus.

Was ist der Mindestabstand zwischen Kochfeld und Dunstabzugshaube?

Der Mindestabstand beträgt 65 cm, sofern in der Anleitung des Kochfelds nicht anders angegeben. Befolgen Sie stets die Anweisungen für das Kochfeld.

Wie dimme ich die Beleuchtung?

Drücken Sie lange auf die Beleuchtungstaste (L), um das Licht im gedimmten Modus einzuschalten. Ein kurzer Druck schaltet normal ein oder aus.

Was bedeutet die H2H-Anzeige?

Die H2H-Anzeige leuchtet, wenn die Dunstabzugshaube von einem kompatiblen Kochfeld gesteuert wird. Wenn keine Verbindung hergestellt ist, bleibt die Anzeige aus.

BEDIENUNGSANLEITUNG KFVB19K ELECTROLUX

1. SICHERHEITSHINWEISE 9 2. SICHERHEITSANLEITUNG 11 3. WARTUNG 12 4. BEDIENELEMENTE 12
2. INSTALLATIONSMETHODEN 13
3. BELEUCHTUNG 13 7. ANGABEN ZUM UMWELTSCHUTZ 13

FÜR SIE ERDACHT

Wir freuen uns, dass Sie sich für ein Gerät von Electrolux entschieden haben. Sie haben ein Produkt gewählt, das auf Jahrzehnte an Erfahrung und Innovation zurückblicken kann. Es ist durchdacht und elegant und wurde extra für Sie entwickelt. Darum können Sie bei jedem Gebrauch sicher sein, beste Ergebnisse zu erhalten.

Willkommen bei Electrolux.

Besuchen Sie unsere Website, wo Sie:

Tipps für den Gebrauch finden, unsere Broschüren herunterladen, etwaige Probleme lösen und Informationen zum Kundendienst erhalten können:

www.electrolux.com

Ihr Produkt registrieren und so besseren Kundendienst erhalten können:

www.registerelectrolux.com

Zubehör, Verbrauchsmaterial und Original-Ersatzteile für Ihr Gerät bestellen können: www.electrolux.com/shop

KUNDENDIENST UND WARTUNG

Verwenden Sie stets Original-Ersatzteile.

Bevor Sie die autorisierte Kundendienststelle kontaktieren, legen Sie bitte die folgenden Daten zurecht: Modell, Artikelnummer (PNC), Seriennummer.

Diese Angaben finden Sie auf dem Typenschild des Geräts.

Hinweis / Achtung - Für die Sicherheit wichtige Informationen. Allgemeine Tipps und Informationen. Informationen zum Umweltschutz.

Vorbehaltlich Änderungen.

1. SICHERHEITSHINWEISE

Lesen Sie vor der Installation und Verwendung des Gerätes die mitgelieferte Anleitung sorgfältig durch. Der Hersteller haftet nicht für Verletzungen oder Schäden, die durch unsachgemäße Installation oder Verwendung entstehen. Bewahren Sie die Anleitung immer an einem sicheren und zugänglichen Ort auf, damit Sie sie später nachschlagen können.

1.1 Sicherheit von Kindern und schutzbedürftigen Personen

• Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen mit verminderten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Kenntnissen oder Erfahrung verwendet werden, wenn sie bei der Anwendung beaufsichtigt werden oder im sicheren Gebrauch des Gerätes unterwiesen wurden und die darauf resultierenden Gefahren verstanden haben.
• Kinder zwischen 3 und 8 Jahren und Personen mit sehr umfangreichen und komplexen Behinderungen sind fernzuhalten, sofern sie nicht ständig beaufsichtigt werden.
• Kinder unter 3 Jahren sollen ferngehalten werden, wenn sie nicht ständig beaufsichtigt werden.
• Lassen Sie Kinder nicht mit dem Gerät spielen.
• Halten Sie jegliche Verpackungen von Kindern fern und entsorgen Sie diese ordnungsgemäß.
• Halten Sie Kinder und Haustiere vom Gerät fern, wenn es in Betrieb ist.
• Kinder dürfen das Gerät nicht ohne Aufsicht reinigen und pflegen.

1.2 Allgemeine Sicherheit

• Dieses Gerät ist für den Hausgebrauch über Kochfeldern, Herden und ähnlichen Kochgeräten bestimmt.
• Vor jeglichen Wartungsarbeiten ist das Gerät vom Netz zu trennen.
• ACHTUNG: Zugängliche Teile können bei der Verwendung mit Kochgeräten heiß werden.
• Verwenden Sie nur die mitgelieferten Befestigungsschrauben, falls nicht vorhanden, verwenden Sie die in der Montageanleitung empfohlenen Schrauben.
• Verwenden Sie keine Klebstoffe, um das Gerät zu befestigen.
• Der Mindestabstand zwischen der Kochfläche, auf der die Pfannen stehen, und dem unteren Teil des Gerätes muss mindestens 65 cm betragen, sofern in der Montageanleitung nichts anderes angegeben ist.

Wenn in der Einbauanleitung der Kochfläche ein größerer Abstand angegeben ist, muss dieser berücksichtigt werden.

Die Ableitung der Luft muss den Vorschriften der örtlichen Behörden entsprechen. - Sorgen Sie für eine gute Belüftung des Raumes, in dem das Gerät installiert ist, um den Rückfluss von unerwünschten Gasen aus Geräten, die Gas oder andere Brennstoffe verbrennen, einschließlich offener Brände, in den Raum zu vermeiden. - Stellen Sie sicher, dass die Lüftungsöffnungen nicht verstopft sind und die vom Gerät gesammelte Luft nicht in einen Kanal geleitet wird, in dem Rauch und Dampf aus anderen Geräten (Zentralheizungen, Thermosiphons, Warmwasserbereiter usw.) abgeführt werden. - Wenn das Gerät zusammen mit anderen Geräten betrieben wird, sollte das im Raum erzeugte maximale Vakuum 0,04 mbar nicht überschreiten. - Achten Sie darauf, dass das Netzkabel nicht beschädigt wird. Wenden Sie sich an unsere autorisierte Servicestelle oder einen Elektriker, um ein beschädigtes Netzkabel auszutauschen. - Wird das Gerät direkt an die Stromversorgung angeschlossen, muss die elektrische Installation mit einer Trennvorrichtung ausgestattet sein, die es ermöglicht, das Gerät allpolig vom Netz zu trennen. Die vollständige Abschaltung muss den Bedingungen der Überspannungskategorie III entsprechen. Die Trennvorrichtungen müssen gemäß den Verkabelungsregeln in die feste Verkabelung eingebaut werden. - Nicht unter dem Gerät flambieren. - Nicht zum Absaugen von gefährlichen oder explosiven Stoffen und Dämpfen verwenden. - Reinigen Sie das Gerät regelmäßig, um den Verschleiß des Oberflächenmaterials zu vermeiden. - Reinigen Sie das Gerät regelmäßig mit einem weichen Tuch. - Verwenden Sie keinen Dampfreiniger, Wasserstrahl, starke Scheuermittel oder scharfe Metallabstreifer, um die Oberfläche des Gerätes zu reinigen. Nur neutrale Reinigungsmittel verwenden. - Fettfilter regelmäßig (mindestens alle 2 Monate) reinigen und Fettablagerungen aus dem Gerät entfernen, um die Brandgefahr zu vermeiden. - Reinigen Sie das Innere des Gerätes mit einem Tuch oder einer Bürste.

2. SICHERHEITSANLEITUNG

2.1 Installation

WARNUNG!

Verletzungsgefahr, Stromschlag, Verbrennungen oder Schäden am Gerät.

• Dieses Gerät darf nur von einer qualifizierten Person installiert werden.
• Installieren oder verwenden Sie kein beschädigtes Gerät.
• Befolgen Sie die mit dem Gerät gelieferten Installationsanweisungen.
• Seien Sie immer vorsichtig, wenn Sie das Gerät bewegen, da es schwer ist. Verwenden Sie immer Schutzhandschuhe und geschlossenes Schuhwerk.
• Entfernen Sie vor der Installation des Gerätes die gesamte Verpackung, alle Etiketten und die Schutzfolie. Die Abluft nicht in einen Wandhohlraum einbauen, es sei denn, der Hohlraum ist für diesen Zweck vorgesehen.

2.2 Elektrischer Anschluss

WARNUNG!

Brandgefahr und elektrische Stromschlaggefahr.

• Alle elektrischen Anschlüsse sollten von einem qualifizierten Elektriker vorgenommen werden.
• Stellen Sie sicher, dass die Parameter auf dem Typenschild mit den elektrischen Werten der Netzspannung kompatibel sind.
• Ist das Symbol (回) nicht auf dem Typenschild aufgedruckt, muss das Gerät geerdet werden.
• Verwenden Sie immer eine korrekt installierte Schutzkontaktsteckdose.
• Lassen Sie keine Verwickelungen der Stromkabel zu.
• Verwenden Sie keine Mehrfachsteckdosen-Adapter und Verlängerungskabel.
• Wenn die Netzsteckdose lose ist, schließen Sie den Netzstecker nicht an.
• Ziehen Sie nicht am Netzkabel, um das Gerät vom Stromnetz zu trennen. Ziehen Sie immer den Netzstecker.
• Der Stromschlagschutz von spannungsführenden und isolierten Teilen muss so befestigt werden, dass sie nicht ohne Werkzeug entfernt werden kann.
• Stellen Sie sicher, dass das Gerät korrekt installiert ist. Lose und falsch angeschlossene Stromkabel können dazu führen, dass die Anschlüsse zu heiß werden.
• Schließen Sie das Gerät am Ende der Installation an. Stellen Sie sicher, dass nach der Installation der Zugang zum Stromnetz möglich ist.

2.3 Verwendung

WARNUNG!

Verletzungsgefahr, Verbrennungsgefahr und Stromschlaggefahr.

• Dieses Gerät ist nur zu Kochzwecken bestimmt. Verwenden Sie dieses Gerät nicht für andere Zwecke.
• Ändern Sie nicht die Spezifikation dieses Gerätes.
• Betreiben Sie das Gerät nicht mit nassen Händen oder bei Kontakt mit Wasser.
• Verwenden Sie nur das mit dem Gerät mitgelieferte Zubehör.
• Halten Sie beim Kochen und Braten Flammen oder erhitzte Gegenstände von Fetten und Ölen fern.
• Keine unbedeckten elektrischen Heizplatten verwenden.
• Verwenden Sie das Gerät nicht als Ablagefläche.
• Verwenden Sie keine Lupen, Ferngläser oder ähnliche optische Geräte, um direkt in die Beleuchtung des Gerätes zu schauen.

2.4 Service

• Um das Gerät zu reparieren, wenden Sie sich bitte an ein autorisiertes Service-Center.
• Verwenden Sie nur Original-Ersatzteile.

2.5 Entsorgung

WARNUNG! Verletzungs- und Erstickungsgefahr.

• Kontaktieren Sie Ihre Stadtverwaltung für

Informationen zur korrekten Entsorgung des Gerätes.

Trennen Sie das Gerät vom Netz. - Schneiden Sie das Netzkabel nahe am Gerät ab und entsorgen Sie es.

3. WARTUNG

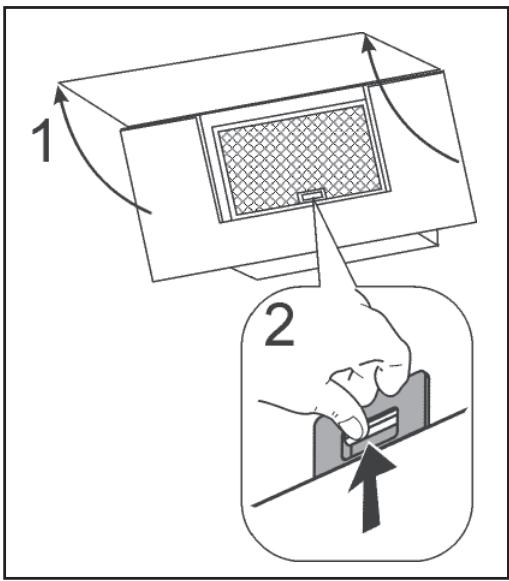

Um ein Brandrisiko zu vermeiden, die Haube mindestens alle 2 Monate reinigen, in Bezug auf die Verwendung.

Die Filter mit einem neutralen Reinigungsmittel mit der Hand oder in der Geschirrspülmaschine waschen. Beim Waschen in der Geschirrspülmaschine wird die Funktionstüchtigkeit der Filter nicht beeinträchtigt, wenn diese evtl. etwas ausbleichen.

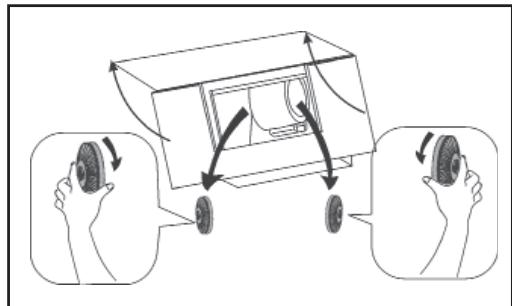

Aktivierter Holzkohlefilter eignet sich nicht zur Reinigung und kann nicht erneuert werden und muss ungefähr alle 4 Monate bzw. bei besonders intensivem Betrieb gewechselt werden.

4. BEDIENELEMENTE

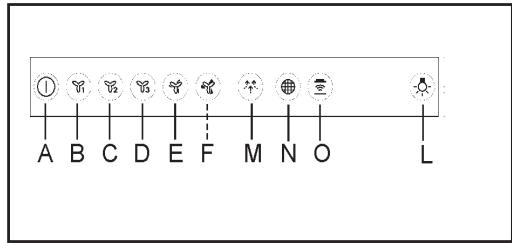

A: Motor Ein/Aus B: Erste Geschwindigkeit des Motors C: Zweite Geschwindigkeit des Motors D: Dritte Geschwindigkeit des Motors E: Hohe Geschwindigkeit. Diese Geschwindigkeit ist für 8-Minuten-Zyklen programmiert.

Nach dieser Zeit kehrt die Abzugshaube automatisch zu der vor der Verwendung dieser Funktion eingestellten Geschwindigkeit zurück. Um diese Geschwindigkeit auszuschalten, drücken Sie die Taste "Motor Ein/Aus" (A).

F: Modell KFVB19K. Hohe Geschwindigkeit. Diese Geschwindigkeit ist für 5-Minuten-Zyklen programmiert. Nach dieser Zeit kehrt die Abzugshaube automatisch zu der vor der Verwendung dieser Funktion eingestellten Geschwindigkeit zurück. Um diese Geschwindigkeit auszuschalten, drücken Sie die Taste "Motor Ein/Aus" (A).

M: Blasfunktion. Diese Funktion schaltet für weniger als 1 Stunde eine sehr niedrige

Geschwindigkeit ein. Nach dieser Zeit schaltet sich der Motor aus. Um die Blasfunktion auszuschalten, drücken Sie die Taste "Motor Ein/Aus" (A) oder eine andere Geschwindigkeitstaste.

N: Filteralarmanzeige/Reset. Wenn die Anzeige leuchtet, müssen die Fettfilter gereinigt werden (nach 40 Betriebsstunden). Wenn die Anzeige blinkt, ersetzen Sie die Kohlefilter (nach 160 Betriebsstunden) und die Fettfilter müssen gereinigt werden. Wenn es sich bei der Abzugshaube nicht um ein Filtermodell handelt und keine Kohlefilter vorhanden sind, sollen nur die Fettfilter gereinigt werden.

Der Filteralarm ist etwa 30 Sekunden lang sichtbar, wenn sich die Haube im Standby-Modus befindet. Um den Stundenzähler zurückzusetzen, drücken Sie die Anzeige 3 Sekunden lang, wenn die Haube ausgeschaltet ist.

O: H2H Anzeige. Diese Anzeige leuchtet auf, wenn die Abzugshaube vom Kochfeld betätigt wird. Wenn keine Verbindung zwischen dem Kochfeld und der Abzugshaube besteht, leuchtet die Anzeige nicht.

L: Model EFV716K-EFV719K-LF

V616K-LFV619K-LFV616Y-LFV619Y-

LFV616W-LFV619W. Licht Ein/Aus.

L: Model KFVB19K. Licht. Kurzes Drücken schaltet das Licht aus/ein, langes Drücken schaltet das gedimmte Licht ein.

5. INSTALLATIONSMETHODE

UMLUFT- ODER ABLUFTVERSION?

Die Abzugshaube kann als Abluft- oder Umluftversion installiert werden.

Entscheiden Sie vor der Installation, welche Version Sie wünschen (Umluft- oder Abluftversion).

Zur Verbesserung der Effizienz raten wir, die Haube (sofern möglich) als Abluftversion zu installieren.

gibt sie über eine Abluftleitung nach außen ab.

Umluftversion

Die Dunstabzugshaube reinigt die Luft und leitet sie sauber wieder in den Raum zurück.

6. BELEUCHTUNG

Wurde der Scheinwerfer beschädigt, kann er ausschließlich durch den Hersteller, seinen Servicedienst bzw. eine Person mit gleichen Qualifikationen gewechselt werden, um die Gefahr zu vermeiden.

7. ANGABEN ZUM UMWELTSCHUTZ

Recyceln Sie Materialien mit dem Symbol. Entsorgen Sie die Verpackung in die entsprechenden Tonnen

um diese dem Recycling zuzuführen. Tragen Sie zum Schutz der Umwelt und der menschlichen Gesundheit durch das Recycling von Elektro- und Elektronik-Altgeräten bei.

Entsorgen Sie die mit dem Symbol gekennzeichneten Geräte nicht zusammen mit dem Hausmüll.

Bringen Sie das Produkt zu Ihrer örtlichen Recycling-Stelle zurück oder wenden Sie sich an Ihr Gemeindeamt.

PENSES POUR VOUS

FILTRUJHCH NEBO SACH?

Digestow muzhe bvt bun ve verzi sach nebo filtrujnch. Typ si zvolte jeIbtm pwed instalach. Dopuruuujeme instalovat digestow sach verze (pokud je to mohn), protohe m6 vylbH tniinnost.

Sach verze

Digestou nisth vzduch a odv6dn ven vafukovou trabkou.

Filtrann verze

Digestou nistvzduch a vrach jej nistzpmt do mhnosti.

6. OSVÉTLENÍ
