Ürün Tipi	Mutfak Davlumbazı
Marka	Electrolux
Model	KFVB19K
Boyutlar (G x D x Y)	Kılavuzda belirtilmemiş (standart ankastre model)
Ağırlık	Belirtilmemiş
Elektrik Beslemesi	220-240 V, 50 Hz
Motor Hız Sayısı	3 hız + zamanlı yüksek hız
Zamanlı yüksek hız	5 dakikalık döngü (KFVB19K modeli)
Çok Düşük Hız Fonksiyonu	Bir saatten az süreyle çok düşük hızda çalışma
Aydınlatma	Uzun basışla kısılabilen LED
Filtre Doygunluk Göstergesi	Yağ filtrelerinin temizliği için lamba yanar (40s), karbon filtre değişimi için yanıp söner (160s)
Kurulum Tipi	Emişli (dış tahliye) veya filtreli (geri dönüşüm)
Yağ Filtreleri	Bulaşık makinesinde yıkanabilir, 2 ayda bir temizlik
Aktif Karbon Filtre	Yıkanamaz, 4 ayda bir değiştirilir
Ocak-davlumbaz minimum mesafe	65 cm (ocak kılavuzunda aksi belirtilmedikçe)
Enerji Verimlilik Sınıfı	Belirtilmemiş
Ses Seviyesi	Belirtilmemiş
Çocuk Güvenliği	Belirtilmemiş
Otomatik Kapanma	Evet, yüksek hız ve çok düşük hız fonksiyonu için
Yedek Parçalar	Yağ filtreleri, karbon filtre, aydınlatma
Garanti	Belirtilmemiş

Sık sorulan sorular - KFVB19K ELECTROLUX

Davlumbaz emişli versiyonda nasıl kurulur?

Davlumbaz, dışarıya doğru bir tahliye kanalına bağlanmalıdır. Kanal çapının uygun olduğundan ve havanın serbestçe akabildiğinden emin olun. Kurulum kılavuzundaki talimatları izleyin.

Yağ filtreleri nasıl temizlenir?

Yağ filtreleri 2 ayda bir temizlenmelidir. Nötr bir deterjanla elde veya bulaşık makinesinde yıkanabilir. Olası bir renk değişikliği verimliliklerini etkilemez.

Karbon filtre ne zaman değiştirilmelidir?

Aktif karbon filtre yıkanamaz ve 4 ayda bir veya yoğun kullanımda daha sık değiştirilmelidir. Davlumbazdaki yanıp sönen lamba sizi uyaracaktır.

Filtre doygunluk sayacı nasıl sıfırlanır?

Davlumbaz kapalıyken, filtre göstergesine 3 saniye basarak saat sayacını sıfırlayın.

Davlumbaz açılmazsa ne yapmalı?

Elektrik beslemesini ve bağlantıyı kontrol edin. Davlumbazın doğru bağlandığından emin olun. Sorun devam ederse, satış sonrası servisle iletişime geçin.

Davlumbazı tahliye kanalı olmadan kurabilir miyim?

Evet, filtreli versiyonda. Bu durumda davlumbaz, aktif karbon filtrelerden geçirerek havayı geri dönüştürür ve odaya geri verir.

Çok düşük hız fonksiyonu nasıl kullanılır?

İlgili düğmeye (M) basın. Davlumbaz bir saatten az süreyle çok düşük hızda çalışır, ardından otomatik olarak kapanır.

Ocak ile davlumbaz arasındaki minimum mesafe nedir?

Minimum mesafe 65 cm'dir, ocak kılavuzunda aksi belirtilmedikçe. Ocak talimatlarına her zaman uyun.

Aydınlatma nasıl kısılır?

Aydınlatma düğmesine (L) uzun basarak ışığı kısık modda açın. Kısa basma normal olarak açar veya kapatır.

H2H lambası ne anlama geliyor?

H2H lambası, davlumbaz uyumlu bir ocak tarafından kontrol edildiğinde yanar. Herhangi bir bağlantı yoksa lamba kapalı kalır.

KULLANIM KILAVUZU KFVB19K ELECTROLUX

Electrolux ev urunlerinden birini satin aldiginiz icin teşekür ederiz. Onlarca yllik deneyim ve yeniligi beraberinde getiren bir urun sectiniz. Becerikli ve modern olan bu urun, sizi dusunerek tasarlandi. Bu yuzden, cihazi her kullandiginizda, en iyi sonuclari elde edeceginizden emin olabilirsiniz.

Electrolux'e hos geldiniz.

Aşaqidakiler icin websitemizi ziyaret edin:

Kullanim tavsiyeleri edinin, broşürlerimizi indirin, sorun giderin, destek bilgisi alin: www.electrolux.com

Urununuzu kaydedin ve daha iyi hizmet alin: www.registerelectrolux.com

Cihaziniz icin aksesuar, sarf malzemeleri ve original yedek parçalar satin alin: www.electrolux.com/shop

MÜSTERİ DESTECHI VE BAKIM

Her zaman orjinal yedek parcalarin kullanilmasini tavsiye ediyoruz.

Yetkili teknik servisi aradiiginizda, asaigidaki bilgilerin beraberinizde oldugundan emin olun:

Model, urun kodu (PNC), seri numarası.

Bilgiler, urunun veriplakasinda bulunmaktadir.

Uyar / Dikkat - Güvenlik ile ilgili onemli bilgi
① Bilgi ve genel ipuçları
圆 Cevresel bilgi
Değisiklik hakki saklidir.

1. GÜVENLIK ile ilgili BILGILER

Cihaz montaj etmeye ve kullanilmaya seksamadan once güvenlik talimat-ları dikkatlice okunmalidir. Üretici; yanlış montajdan veya kullanimindan kaynaklanan yaralanmalardan ve maddi zararlardan sorumlu degildir. İsbu Kullanım Kilavuzu güvenli ve kolay ulasilabilir bir yerde saklanmalidir.

1.1 Cocuklarin ve engelli kiselirin güvenligi

• Isbu cihaz; gozetimALTHanda olan veya guvenli kullanim ve olasi tehlikeler hakkinda uygun egitim gorme sartyla en az 8 yaşinda;cocuklar, siniri fiziksel,duyusal ve zihinsel yeteneklere sahip kişiler

veya yeterli deneyime ve bilgiye sahip olmayan kisiler tarafindan kullanilabilitir.

• Surekli gozetim-SAamladigi muddetce 3-8 yaşindaki;cocuklar ve ileri derece engelli kisiler cihazdan uzak tutulmalidir.
• Särekli gozetim-SAğlamadıgümddetçé 3 Yaşınan kılıçuk;cocuklarcihazdan uzak tutulmalidir.
• Cihaz;*cocuklar tarafindan oyuncak niyetinde kullanilmamaldir.
• Paketleme malzemeleri*cocuklarin uzak tutulmali ve uygun bir sekilde imha edilmelidir.
• Cocuklar ve hayvanlar calisan cihazdan uzak tutulmalidir.
• Cihazın temizlik ve bakım ilemleri;cocuklar tarafindan yapilmamalırd.

1.2 Genel güvenlik talimatlari

• Cihaz evde, fırın, ocak ve yemek pişirmek ilen kullanınan/DDer cihazlar üstunde kullanmak ilen tasarlanmistr.
• Bakim islemlerine seksamadan.Once cihazin elektrik baglantisi ke-silmelidir.
• DİKKAT: DüzemUTFak cihazlari ile beraber kullanınci cihazın bazı parçaları asınlısinabilir.
• Montaj增長 sadece cihaz ile beraber teslim edilen vidalar kullanilmaldir. Cihaz ile beraber teslim edilmediigi takdirde Kullanim Kilavuzunda belirtilen vidalar kullanilmaldir.
• Cihazi sabitlemek ilen yapiştricilar kesinlikle kullanilmamaldir.
• Muffak alelerin bulundugu ocağın üst tarafa ve cihazın alt tarafıarasinda Kullanım Kilavuzunda farkı ara belirtilmmediği surece minimum 65 cm mesafe korumaldir. Oçak Montaj Kilavuzunda farkıbir ara belirtildigiinde, daha uzun mesafe bilgisi)dikkate alınmaldir.
  Gaz veya diger yakit yakan cihazlarin (açık ates dahil) yaydligi gazlarin tersten akınlı onlemek icin cihazın kuruldugu mekanda iyi havalandirma saglanmalidir.
• Havalandirma deliklerinin ortulmou olmadigiindan, cihazin icine alinan havanin diger cihazlarin (merkezi isinma, termosifonlar, su isiticari vb.) yaydi duman ve buharin tahliyesi icin kullanilan hortuma gitmediiginden emin olunmaldir.
• Cihaz dheer mutfak cihazları ile calistificanta mekanda olşan vakum 0,04 mbar'dan daha:yuksek olmamaldir.

• Elektrik kablosuna dokkat edilmelidir. Elektrik kablosunda hasar tespit edildigiinde yetkili servis veya elektrikçi ile iletişimeGPCilmelidir.

• Cihazdoğan güçbesleme kaynagina bögländigunginde elektrik tesisati cihazin elektrik böglantisin tamamen kesilmesini saglayan cesici ile donatilmalidir. Elektrigi komplekesmekiocin lI. kategori asiri gerilimşartlari yerine getirilmelidir.Devreyi acmakiocin kullanilan cesici elektrik böglanti kurallarina uyularak sabit kablor alebaglanmalidir.

• Cihaz-altinda yemekleri flambe etmek kesinlikle yasaktir.
• Cihaz; tehlikeli veya patlayici malzemeleri ve buharlari temizlemek icin kesinlikle kullanilmamaldir.
• Cihazın yüzeylerini korumak ilen duzenli temizlik yapilmaldir.
• Cihaz duzenli olarak yumusak bez ile temizlenmelidir.
• Cihazi temizlemek增長 buharli veya basinçl su temizlik cihazları, asindirici deterjanlar veya sivri metal kaziyicilar kesinlikle kullanilmamaldir. Sadece nostr deterjanlar kullanilmaldir.
• Yangini onlemek icin yağ filtreleri (en az 2 ayda bir) ve cihaz icine biriken yağlar)duzenli olarak temizlenmelidir.
  Cihazin ici yuzeylerini temizlemek için bez veya firca kullanilmalidir.

2. GÜVENLIK TALİMATLARI

2.1 Montaj

! UYARI! Yaralanma, elektrik carpma, yanma veya hasar gorme tehlikesi.

Cihazin montaji sadece uzman tarafindan yapilabilir.
- Hasar gormus cihaz monte edilmemeli ve kullanilmamaldir.
Cihaz ile beraber teslim edilen Kullanim Kilavuzundaki talimatlara uyulmaldir.
Cihaz cok aigr oldugu icin bir yere taindigi zaman dikkatli olunmalidir. Her zaman koruyucu eldiven ve uygun ayakkabikullanilmalidir.
Cihaz monte edilmeden once tum paketleme malzemeleri, etiketlerve koruyucu filim cikarilmalidir.
- Hava; tahliye amacina uygun olmayan duvar deligiinden tahiye edilmemelidir.

2.2 Elektrik böglantı

! UYARI! Yangin seksma ve elektrik carpma tehlikesi!

• Elektrik böglantilari kalifiye elektrikçi tarafindan yapilmaldir.

Tanitma levhasi uzerindeki parametre-lerin guc besleme ozellikleri ile uyumlu oldugundan emin olunmaldir.
- (回) isareti tanitma levhasi üzerine basilmadiği takdirde cihazın topraklamasi yapilmalidir.
Her zaman uygun bir sekilde monte edilmis ve tamamen izole edilmis przy kullanilmaldir.
- Elektrik kablosu asili kalmamalidir.
- Coklu priz ve uzatma kabolari kullanilmamalidir.
Cihaz gevsemis prize baglanmamalidir.
Cihazin elektrik böglantisi kesmek icin kablodan tutup seksilmemelidir. Her zaman fisten tutup seksilmelidir.
Gerilim alta olan ve izole edilmis parcalarin elektrik carpmasina karsi korumasi aletler olmadan demonte edilmesini engelleyecek sekilde monte edilmelidir.
Cihazin duzgün monte edildiginden emin olunmalidir. Gevsek ve uygun olmayan elektrik kablosu; uzlarin asiri isinmasina sebep olabilir.
- Cihaz anecd montaj islemleri tamamlandiktan sonra prize baglanabilir. Montaj islemleri tamamlandiktan sonra elektrik gücünun mevcudiyetinden emin olunmalidir.

2.3 Kullanim

! UYARI! Yaralanma, yanma ve elektrik carpma tehlikesi!

• Cihaz sadece yemekleri pişirmek icin tasarlanmistir. Cihaz belirtilen amaçlar disinda kullanilamaz.
  Cihazin spesifikasyonudehyistirilmemelidir.
  Cihaz Islak uller ile veya su ile temas varken kullanilmamalidir.
• Cihaz ile sadece teslimata dahil akan aksesuarlar kullanilmaldir.
• Yemekleri pişirirken veya kizartırken yalık ve sivi yalık alev veya diger sicutlık kaynaklari ile temas etmemelidir.
• Korumasiz elektrikli izgaralar kullanilmamalidir.
• Diger cisimleri saklamak icin cihaz üzerine yuk yerleşirilmemelidir.
  Cihazin isik kaynagina dokrudan bakmak icin buyutec, gozluk veya diger optik cisimler kesinlikle kullanilmamalidir.

2.4 Onarim

Cihazi tamir etmek icin yetkilendirilmis servis merkezi ile itletisme gezilmelidir.
- Sadece original yedek parçalar kullanı maldir.

2.5 Atik olarak degerlendirme

! UYARI! Yaralanma veya bogulma tehlikesi.

Cihazi uygun bir sekilde atik olarak degerlendirme bilgisi belediye ile itisimeGPCerek alinabilir.
Cihazin elektrik böglantisi kesilmelidir.
- Elektrik kablosu govdeye yakın kesilip atık olarak degerlendirilmelidir.

3. BAKIM

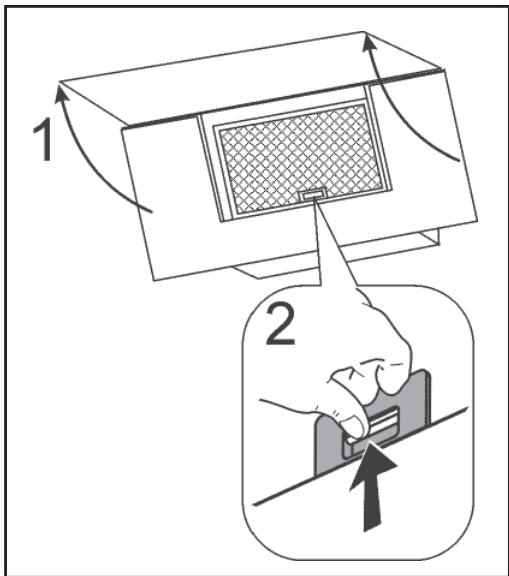

Yaga karsi filtrelerinin temizligi; yangin tehlikesinin unbne gezmek i3in en az 2 ayda bir temizlik islemlerini yapiniz, ilioki kullanmak izin.

Nutr deterjani kullanarak elde veya bulasik makinesinde yikayiniz. Bulasik makinesinde yikama sirasinda olasi herhangi bir leke filtrinen kalitesini etkilemez.

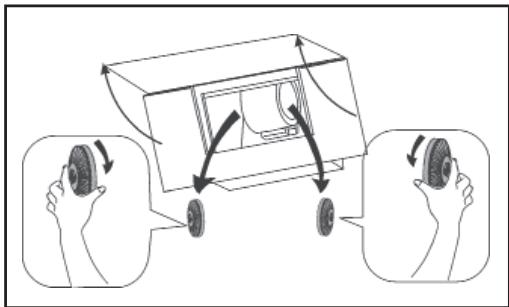

Aktif karbon fentre yikanarak tekrar kullanilabilir nitelikte degildir ve 4 ayda bir veya yukun kullanim durumunda daha sik araliklarla degistirilmelidir.

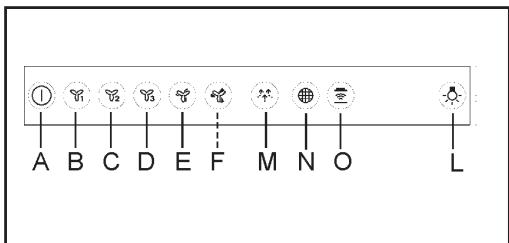

4. KONTROLLER

A: Motor Start/Stop
B: motor birinci hizdadadir
C: motor ikinci hizdadir
D: motor Üçuncu hizdadir

E: Yüksek hiz. Bu hiz, 8 dakikalık cevrimaler olarak programlanmistr. Söz konusu sureldoduktan sonra davlumbaz, bu fonksiyon acilmadan once ayarlanmş olan hiza otomatik olarak geridoner. Bu hizdan Çiçkmak icin "Motor Start/Stop" (A) tusuna basiniz.

F: KFVB19K Modelleri. Yüksek hiz. Bu hiz, 5 dakikalıç cevrimer olarak programlanmistr. Söz konusu sure dolduktan sonra davlumbaz, bu fonksiyon açilmadan.Once ayar-lanmış olan hiza otomatik olarak geri döner. Bu hizdan Çıkmak icin "Motor Start/Stop" (A) tuşuna basınüz.

M: Üfleme fonksiyonu. Bu fonksiyon, 1 saatten kisa sureyle*cokduşukhizi calişirir.Soz konusu suredolduktan sonra motor devre disi kalacaktir. Üfleme fonksiyonunu kapatmak icin "Motor Start/Stop" (A) tuşuna veyabaşa bir hiz tuşuna basınüz.

N: Filtre alarmi进展情况/ Sifirlama. Göstergenin calisması, yağ ciderme filtrelerinin temizlenmesi gerektigi anlamın gelir (40 saatlik isletme suresi sonunda). Göstergenin yanıp sönmesi halinde karbon filtrelerindehyşirilmesi (160 saatlik isletme suresi sonunda), yağ ciderme filtrelerinin ise temizlenmesi gerekiyor. Elbette davlumbaz, filtreleme islemini:yapan bir modeldehyşilse carbon filtrelere sahipdehyilse, sadece yag ciderme filtreleri temizlenecektir. Davlumbaz Stand by (bekleme) modunda ilken filtre alarmi yaklassik 30 saniye sureyle güruntülenir. Calisma saati sayacıni SIFIRLANAK icin; davlumbaz devre disı ilken进展情况 3 saniye sureyle basilacaktır.

O: H2H gõstergesi.Davlumbazin,elektrikli Ankara ocak tarafindan kumanda edilerek calismasi halinde bu gõsterge yanar. Ankastre ocak ile davlumbazarasinda bir baglantinin mevcut olmamasi halinde bu gõsterge isikla vurgulanmaz.

L: EFV716K-EFV719K-LFV616K-LFV619K-LFV616Y-LFV619Y-LFV616W-LFV619W Modeller. Isik Start/Stop

L: KFVB19K Modelleri. Isik.Kisa basildiginda isik açilir/kapanir, uzun basildiginda loş isik acilir.

5. MONTAJ YÖNTEMLERI FILTRE VERSIYONLU MU EMME VERSIYONLU MU?

Davlumbaz litre ya da emme versiyonlu olarak monte edilebilir. Kurulum tbr konusunda montajdan unce karar vermek gerekir. Mbmkbnse, daha fazla verimlik saglayan davlumbazi emme versiyonlu olarak kurulmanizi uneririz.

Emme versiyonlu

Davlumbaz dumani ve kokulari iseren havayi emip egzoz hortumundan disariya aktarir.

Filtreversiyonlu

Davlumbaz dumani ve kokulari iseren havayi emip filtryeyardimiyla temizlerve tekrar odaya aktarir.

6. ISIKLANDIRMA

Herhangi bir tehlkiye mehal vermemek icin, spot lambasi bozuldugunda sadece uretici, yetkili servis veya uzman bir kisi tarafindan degistirilmelidir.

7.ÇEVRE KORUMASI

isaretli malzemeler geridonusumlutik olarakdegerlendirilmelidir.

Geri donusuml malzemeler uygun cOp konteynerlerine atilmaldir. Elektrikli ve elektronik ci hazlar cevre ve insan sagligi koruma prensipleri gereginde geridonusuml atik olarak degerlendirilmelidir. isaretli cihazlar ev atiklari olarak degerlendirmemelidir.

Urún yerel atik degerlandirme tesisine teslim edilmeli veya belediye ile iletşime gezilmel-idir.
