Typ produktu	Okap kuchenny
Marka	Electrolux
Model	KFVB19K
Wymiary (S x G x W)	Nie określono w instrukcji (standardowy model do zabudowy)
Waga	Nie określono
Zasilanie elektryczne	220-240 V, 50 Hz
Liczba prędkości silnika	3 prędkości + wysoka prędkość czasowa
Wysoka prędkość czasowa	Cykl 5 minut (model KFVB19K)
Funkcja nadmuchu	Funkcja przy bardzo niskiej prędkości przez mniej niż godzinę
Oświetlenie	LED z możliwością przyciemnienia przez długie naciśnięcie
Wskaźnik nasycenia filtrów	Świecący wskaźnik oznacza konieczność czyszczenia filtrów tłuszczowych (40h), migający oznacza konieczność wymiany filtra węglowego (160h)
Rodzaj instalacji	Wyciągowa (odprowadzanie na zewnątrz) lub pochłaniająca (recyrkulacja)
Filtry tłuszczowe	Zmywalne w zmywarce, czyszczenie co 2 miesiące
Filtr węglowy aktywny	Niezmywalny, wymiana co 4 miesiące
Minimalna odległość płyta-okap	65 cm (chyba że instrukcja płyty mówi inaczej)
Klasa efektywności energetycznej	Nie określono
Poziom hałasu	Nie określono
Blokada dziecięca	Nie wspomniano
Automatyczne wyłączanie	Tak, dla wysokiej prędkości i funkcji nadmuchu
Części zamienne	Filtry tłuszczowe, filtr węglowy, oświetlenie
Gwarancja	Nie określono

Często zadawane pytania - KFVB19K ELECTROLUX

Jak zainstalować okap w wersji wyciągowej?

Okap należy podłączyć do przewodu odprowadzającego na zewnątrz. Upewnij się, że średnica przewodu jest odpowiednia i powietrze może swobodnie przepływać. Postępuj zgodnie z instrukcją montażu.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić co 2 miesiące. Można je myć ręcznie z użyciem neutralnego detergentu lub w zmywarce. Ewentualne odbarwienie nie wpływa na ich skuteczność.

Kiedy należy wymienić filtr węglowy?

Filtr węglowy aktywny jest niezmywalny i należy go wymieniać co 4 miesiące, lub częściej przy intensywnym użytkowaniu. Migający wskaźnik na okapie poinformuje Cię o konieczności wymiany.

Jak zresetować licznik nasycenia filtrów?

Gdy okap jest wyłączony, naciśnij wskaźnik filtrów przez 3 sekundy, aby zresetować licznik godzin.

Co zrobić, jeśli okap nie włącza się?

Sprawdź zasilanie elektryczne i podłączenie. Upewnij się, że okap jest prawidłowo podłączony. Jeśli problem nie ustąpi, skontaktuj się z serwisem.

Czy mogę zainstalować okap bez przewodu odprowadzającego?

Tak, w wersji pochłaniającej. W takim przypadku okap recyrkuluje powietrze przez filtry węglowe aktywne i wypuszcza je z powrotem do pomieszczenia.

Jak używać funkcji nadmuchu?

Naciśnij odpowiedni przycisk (M). Okap pracuje przy bardzo niskiej prędkości przez mniej niż godzinę, a następnie automatycznie się wyłącza.

Jaka jest minimalna odległość między płytą grzewczą a okapem?

Minimalna odległość wynosi 65 cm, chyba że instrukcja płyty grzewczej mówi inaczej. Zawsze przestrzegaj instrukcji dotyczących płyty.

Jak przyciemnić oświetlenie?

Naciśnij i przytrzymaj przycisk oświetlenia (L), aby włączyć światło w trybie przyciemnionym. Krótkie naciśnięcie włącza lub wyłącza normalnie.

Co oznacza wskaźnik H2H?

Wskaźnik H2H zapala się, gdy okap jest sterowany przez kompatybilną płytę grzewczą. Jeśli nie ma połączenia, wskaźnik pozostaje wyłączony.

INSTRUKCJA OBSŁUGI KFVB19K ELECTROLUX

Dziękujemy za zakup urządzenia Electrolux. Wybrali Państwo produkt, który jest efektem wieloletniego doświadczenia oraz innowacji. Pomysłowy i elegancki, zaprojektowany z myślą o Was. Dlatego podczas każdego użycia mogą być Państwo pewni uzyskania najlepszych wyników. Witamy w Electrolux.

Prosimy odwiedzić naszą stronę internetową:

Można tam znaleźć porady dotyczące użytkowania, pobrać nasze broszury, rozwiązać ewentualne problemy oraz uzyskać informacje dotyczące pomocy technicznej: www.electrolux.com

Prosimy zarejestrować swój produkt, aby uzyskać lepszą obsługę: www.registerelectrolux.com

Kupujcie akcesoria, materiały eksploatacyjne oraz oryginalne części zamienne dla swojego urządzenia: www.electrolux.com/shop

OBSŁUGA KLIENTA ORAZ KONSERWACJA

Zawsze zaleca się stosowanie oryginalnych części zamiennych.

Kontaktując się z autoryzowanym serwisem, należy przygotować następujące dane:

Model, numer produktu (PNC), numer seryjny.

Informacja ta znajduje się na tabliczce znamionowej.

Ostrożnie / Ostrzeżenie - Ważne informacje dotyczące bezpieczeństwa. Informacje i wskazówki ogólne. Informacje dotyczące środowiska. Zastrzegamy sobie prawo wprowadzania zmian.

1. INFORMACJE DOTYCZĄCE BEZPIECZEŃSTWA

Przed instalacją i użytkowaniem urządzenia należy dokładnie zapoznać się z dostarczonymi instrukcjami. Producent nie ponosi odpowiedzialności za jakiekolwiek obrażenia lub szkody, które są wynikiem niepoprawnej instalacji lub użytkowania urządzenia. Niniejszą instrukcję należy przechowywać w bezpiecznym i łatwo dostępnym miejscu celem późniejszego wykorzystania.

1.1 Bezpieczeństwo dzieci i osób z niepełnosprawnościami

• To urządzenie może być używane przez dzieci, które ukończyły co najmniej 8 lat, oraz osoby o ograniczonych możliwościach fizycznych, sensorycznych i umysłowych lub przez osoby nieposiadające stosownego doświadczenia i wiedzy tylko pod warunkiem zapewnienia odpowiedniego nadzoru nad takimi osobami lub poinstruowania takich osób w zakresie użytkowania urządzenia w sposób bezpieczny i gwarantujący zrozumienie związanych z nim zagrożeń.
• Dzieci w wieku 3–8 lat oraz osoby o rozległych i złożonych niepełnosprawnościach nie mogą mieć dostępu do urządzenia, chyba że zapewniony jest stały nadzór.
• Dzieci w wieku poniżej 3 lat nie mogą mieć dostępu do urządzenia, chyba że zapewniony jest stały nadzór.
• Dzieciom nie wolno używać urządzenia jako zabawki.
• Chronić opakowanie przed dziećmi i zutylizować je w stosowny sposób. Dzieci i zwierzęta nie mogą mieć dostępu do pracującego urządzenia.
• Dzieciom nie wolno przeprowadzać czyszczenia ani konserwacji urządzenia bez nadzoru.

1.2 Ogólne zasady bezpieczeństwa

• Urządzenie jest przeznaczone do użytku domowego, nad płytami kuchennymi, kuchenkami i innymi podobnymi urządzeniami do gotowania.
• Przed przystąpieniem do jakichkolwiek prac konserwacyjnych urządzenie należy odłączyć od źródła zasilania.
• OSTROŻNIE: Części, do których można uzyskać dostęp, mogą się rozgrzewać w czasie użytkowania z urządzeniami do gotowania.
• Używać wyłącznie śrub montażowych dostarczonych z urządzeniem; jeśli nie zostały one dostarczone, należy użyć śrub zalecanych w instrukcji instalacji.
• Nie korzystać z klejów celem przytwierdzenia urządzenia.
• Minimalna odległość między powierzchnią płyty kuchennej, na której znajdują się utensylia do gotowania, a dolną częścią urządzenia powinna wynosić 65 cm, chyba że w instrukcji instalacji określono inaczej. Jeśli w instrukcji instalacji płyty kuchennej określona została większa odległość, należy to uwzględnić.
• Odprowadzenie powietrza wylotowego powinno zostać przygotowane

zgodnie z obowiązującymi przepisami prawa.

W pomieszczeniu, w którym urządzenie jest zainstalowane, należy zapewnić dobrą wentylację powietrza, aby uniknąć ryzyka napływu wstecznego do pomieszczenia niechcianych gazów z urządzeń spalających gaz lub inne paliwa, włączając w to otwarty ogień. - Upewnić się, że otwory wentylacyjne nie są zablokowane, a powietrze pobierane przez urządzenie nie jest doprowadzane do przewodu wykorzystywanego do usuwania dymu i pary z innych urządzeń (układ centralnego ogrzewania, termosyfony, podgrzewacze wody itp.). - Kiedy urządzenie pracuje z innymi urządzeniami, maksymalna próżnia generowana w pomieszczeniu nie powinna przekraczać wartości 0,04 mbar. - Zachować ostrożność, aby nie uszkodzić przewodu zasilającego. W celu wymiany uszkodzonego przewodu zasilającego należy skontaktować się z naszym autoryzowanym centrum serwisowym lub elektrykiem. - Jeżeli urządzenie jest podłączone bezpośrednio do źródła zasilania, instalacja elektryczna musi być wyposażona w odłącznik, który pozwala na całkowite odłączenie urządzenia od źródła zasilania. Całkowite odłączenie musi spełnić warunki określone dla kategorii III przepięcia. Urządzenia zastosowane do rozłączania musi być podłączone za pomocą stałego okablowania, zgodnie z zasadami wykonywania połączeń przewodowych. - Nie flambirować pod urządzeniem. - Nie używać urządzenia do usuwania materiałów i oparów substancji niebezpiecznych lub wybuchowych. - Urządzenie należy regularnie czyścić, aby zapobiec pogorszeniu się stanu materiału powierzchni. - Urządzenie należy regularnie czyścić za pomocą wilgotnej ściereczki. - Do czyszczenia powierzchni urządzenia nie używać urządzenia do czyszczenia parą, natrysku wodnego, ściernych środków czyszczących lub ostrych metalowych skrobaków. Używać tylko neutralnych detergentów. - Filtry tłuszczu czyścić regularnie (minimum co 2 miesiące) i usuwać z urządzenia odkłady tłuszczu, aby zapobiec zagrożeniu pożarem. - Do czyszczenia wnętrza urządzenia należy używać ściereczki lub szczotki.

2. WSKAZÓWKI BEZPIECZEŃSTWA

2.1 Instalacja

OSTRZEŻENIE! Ryzyko obrażeń, porażenia prądem elektrycznym, oparzeń lub uszkodzenia urządzenia. - Instalacja urządzenia powinna być przeprowadzona tylko przez wykwalifikowaną osobę. - Nie instalować ani nie użytkować uszkodzonego urządzenia. - Postępować zgodnie z instrukcją instalacji dostarczoną z urządzeniem. Z uwagi na duży ciężar urządzenia, zawsze przy jego przemieszczaniu zachowywać należytą ostrożność. Zawsze stosować rękawice ochronne i pełne, wytrzymałe obuwie. - Przed instalacją urządzenia usunąć wszystkie opakowania, etykiety i folie ochronne. - Nie wyprowadzać powietrza przez otwór ścienny, chyba że otwór jest przeznaczony do tego celu.

2.2 Przyłącze elektryczne

OSTRZEŻENIE! Ryzyko pożaru i porażenia prądem elektrycznym.

• Przyłącze elektryczne powinno zostać wykonane przez wykwalifikowanego elektryka.
• Upewnić się, że parametry na tabliczce znamionowej są zgodne z charakterystyką źródła zasilania.
• Jeżeli symbol (☑) nie jest nadrukowany na tabliczce znamionowej, urządzenie należy uziemić.
• Należy zawsze korzystać z poprawnie zamontowanego i całkowicie izolowanego gniazda.
• Nie pozostawiać zwisającego przewodu zasilającego.
• Nie używać adapterów wielowtyczkowych ani przedłużaczy.
• Jeżeli gniazdo sieciowe jest poluzowane, nie należy podłączać do niego urządzenia.
• Nie odłączać urządzenia ciągnąc je za przewód zasilający. Należy zawsze ciągnąć za wtyczkę.
• Zabezpieczenie przed prądem elektrycznym części pod napięciem i części izolowanych musi być zamontowane w taki sposób, aby uniemożliwić ich demontaż bez użycia narzędzi.
• Upewnić się, że urządzenie jest zainstalowane poprawnie. Poluzowany i niewłaściwy przewód zasilający są przyczyną nadmiernego nagrzewania się styków.
• Urządzenie należy podłączyć dopiero po zakończeniu instalacji. Upewnić się, że po instalacji źródło zasilania jest dostępne.

2.3 Użytkowanie

OSTRZEŻENIE! Ryzyko obrażeń, poparzeń lub porażenia prądem elektrycznym.

• Urządzenie jest przeznaczone wyłącznie do gotowania. Nie używać urządzenia w celach innych, niż przeznaczenie.
• Nie zmieniać specyfikacji urządzenia.
• Nie obsługiwać urządzenia mokrymi rękoma ani wtedy, kiedy ma kontakt z wodą.
• Używać wyłącznie akcesoriów dostarczonych wraz z urządzeniem.
• W czasie gotowania i smażenia tłuszcze i oleje nie mogą wchodzić w kontakt z płomieniami ani z rozgrzanymi obiektami.
• Nie korzystać z nieosłoniętych grzałek elektrycznych.
• Nie używać urządzenia jako podstawy do przechowywania innych przedmiotów.
• Nie używać szkieł powiększających, okularów ani innych podobnych urządzeń optycznych celem bezpośredniego spoglądania na źródło światła urządzenia.

2.4 Serwisowanie

• Aby naprawić urządzenie, należy skontaktować się z autoryzowanym centrum serwisowym.
• Korzystać wyłącznie z oryginalnych części zamiennych.

2.5 Utylizacja

OSTRZEŻENIE! Ryzyko obrażeń lub uduszenia.

• Informację na temat poprawnej utylizacji urządzenia można uzyskać, kontaktując się z lokalnymi władzami.
• Odłączyć urządzenie od źródła zasilania.
• Odciąć przewód zasilający przy korpusie urządzenia i zutylizować go.

3. KONSERWACJA

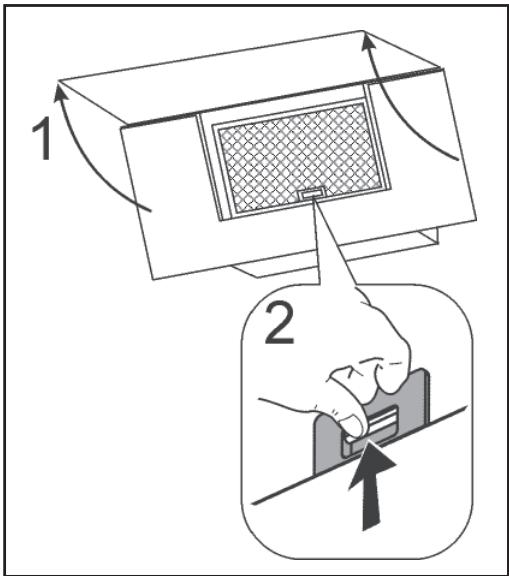

Czyszczenie filtrów przeciwtłuszczowych. Czyść przynajmniej raz na 2 miesiące, aby uniknąć ryzyka pożaru, w odniesieniu do produkcji. Myć z użyciem neutralnego środka myjącego ręcznie lub w zmywarce. W przypadku mycia w zmywarce, ewentualne wystąpienie odbarwienia nie wpływa w żaden sposób na jakość filtra.

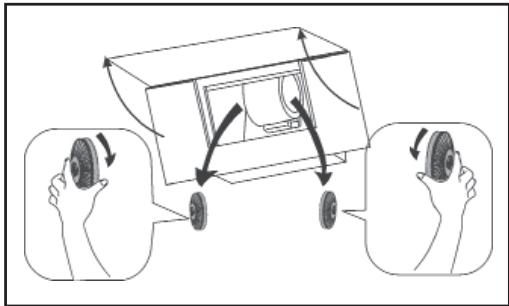

Aktywowany filtr węgla drzewnego nie nadaje się do czyszczenia i nie da się go odnowić oraz musi być wymieniany w przybliżeniu co 4 miesiące użytkowania lub częściej w przypadku szczególnie intensywnego użytkowania.

4. STEROWANIE

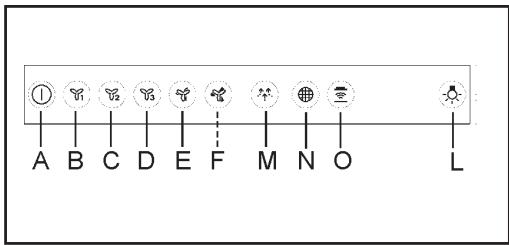

A: Silnik Włącz/Wyłącz B: silnik na pierwszej prędkości C: silnik na drugiej prędkości D: silnik na trzeciej prędkości E: Duża prędkość. Ta prędkość jest zaprogramowana na 8-minutowe cykle. Po upływie tego czasu, okap wraca automatycznie do prędkości, która została ustawiona przy użyciu tej funkcji. Aby wyłączyć tę prędkość, naciśnij przycisk „Silnik Włącz/Wyłącz" (A). F: Model KFVB19K. Duża prędkość. Ta prędkość jest zaprogramowana na 5-minutowe cykle. Po upływie tego czasu, okap wraca automatycznie do prędkości, która została ustawiona przy użyciu tej funkcji. Aby wyłączyć tę prędkość, naciśnij przycisk „Silnik Włącz/Wyłącz" (A). M: Funkcja nadmuchu. Ta funkcja uruchamia bardzo małą prędkość, na mniej niż 1 godzinę. Po upływie tego czasu, silnik wyłączy się. Aby wyłączyć funkcję nadmuchu, naciśnij

przycisk „Silnik Włącz/Wyłącz" (A) lub inny przycisk prędkości.

N: Wskaźnik alarmowy Filtrów/Reset. Gdy wskaźnik jest włączony, filtry odtłuszczające muszą być wyczyszczone (po 40 godzinach pracy). Gdy wskaźnik miga, należy wymienić filtry węglowe (po 160 godzinach pracy), a filtry odtłuszczające muszą być wyczyszczone. Oczywiście, jeśli okap nie jest modelem filtrującym i nie posiada filtrów węglowych, należy wyczyścić tylko filtry odtłuszczające. Alarm filtrów jest widoczny przez około 30 sekund, gdy okap jest w trybie Stand by (w gotowości). Żeby ZRESETOWAĆ licznik godzin, należy nacisnąć wskaźnik przez 3 sekundy, gdy okap jest włączony.

O: Wskaźnik H2H. Ten wskaźnik świeci się, gdy okap jest połączony z aplikacją. W przypadku braku połączenia między aplikacją a okapem wskaźnik nie jest podświetlony.

L: Model EFV716K-EFV719K-LFV616K-LFV619K-LFV616Y-LFV619Y-LFV616W-LFV619W. Światło Włącz/Wyłącz.

L: Model KFVB19K. Światło. Krótkie przyciśnięcie wyłącza/włącza światło, długie przyciśnięcie włącza światło przyciemnione.

5. METODY INSTALACJI

FILTRUJĄCE CZY WYCIĄGOWE?

Okap może być zamontowany w wersji filtrującej lub wyciągowej. Już na początku należy określić typ instalacji. O ile to możliwe, zalecamy zainstalowanie okapu w wersji wyciągowej, która pozwala uzyskać większą skuteczność.

Wersja wyciągowa

Okap zasysa powietrze zawierające opary i zapachy i wyprowadza na zewnątrz przez rurę wylotową.

Wersja filtrująca

Okap zasysa powietrze zawierające opary i zapachy, oczyszcza za pomocą filtra i zwraca oczyszczone powietrze z powrotem do pomieszczenia.

6. Oświetlenie

Jeśli reflektor został uszkodzony, może zostać wymieniony wyłącznie przez producenta, jego serwisanta lub osobę o podobnych kwalifikacjach, aby uniknąć zagrożenia.

7. DBAŁOŚĆ O ŚRODOWISKO NATURALNE

Materiały opatrzone symbolem należy poddać recyklingowi.

W celu poddania materiałów opakowaniowych recyklingowi, umieść je w przygotowanych dla nich

pojemnikach na odpady. Odpadowe urządzenia elektryczne i elektroniczne należy poddawać recyklingowi, aby pomóc w ochronie środowiska naturalnego i ludzkiego zdrowia.

Urządzeń opatrzonych symbolem nie wolno wyrzucać z odpadami domowymi.

Produkt należy przekazać do miejscowego zakładu przetwarzania odpadów lub skontaktować się z lokalnymi władzami.
