Tipo di prodotto	Cappa da cucina
Marca	Electrolux
Modello	KFVB19K
Dimensioni (L x P x A)	Non specificato nel manuale (modello da incasso standard)
Peso	Non specificato
Alimentazione elettrica	220-240 V, 50 Hz
Numero di velocità motore	3 velocità + alta velocità temporizzata
Alta velocità temporizzata	Ciclo di 5 minuti (modello KFVB19K)
Funzione soffiaggio	Funzione a velocità molto bassa per meno di un'ora
Illuminazione	LED regolabile con pressione prolungata
Indicatore di saturazione filtri	Spia accesa per pulizia filtri antigrasso (40h), lampeggiante per sostituzione filtro carbone (160h)
Tipo di installazione	Aspirante (scarico esterno) o filtrante (ricircolo)
Filtri antigrasso	Lavabili in lavastoviglie, pulizia ogni 2 mesi
Filtro carbone attivo	Non lavabile, sostituzione ogni 4 mesi
Distanza minima piano cottura-cappa	65 cm (salvo diversa indicazione nel manuale del piano cottura)
Classe di efficienza energetica	Non specificato
Livello sonoro	Non specificato
Sicurezza bambini	Non menzionato
Spegnimento automatico	Sì, per l'alta velocità e la funzione soffiaggio
Ricambi	Filtri antigrasso, filtro carbone, illuminazione
Garanzia	Non specificata

Domande frequenti - KFVB19K ELECTROLUX

Come installare la cappa in versione aspirante?

La cappa deve essere collegata a un condotto di scarico verso l'esterno. Assicurarsi che il diametro del condotto sia adatto e che l'aria possa circolare liberamente. Seguire le istruzioni del manuale di installazione.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi. Possono essere lavati a mano con un detergente neutro o in lavastoviglie. Un'eventuale scoloritura non ne compromette l'efficacia.

Quando occorre sostituire il filtro carbone?

Il filtro carbone attivo non è lavabile e deve essere sostituito ogni 4 mesi, o più spesso in caso di uso intensivo. La spia lampeggiante sulla cappa vi avviserà.

Come resettare il contatore di saturazione filtri?

Quando la cappa è spenta, premere sulla spia dei filtri per 3 secondi per azzerare il contatore orario.

Cosa fare se la cappa non si accende?

Verificare l'alimentazione elettrica e il collegamento. Assicurarsi che la cappa sia ben connessa. Se il problema persiste, contattare il servizio assistenza.

Posso installare la cappa senza condotto di scarico?

Sì, in versione filtrante. In questo caso, la cappa ricicla l'aria attraverso filtri carbone attivo e la reimmette nell'ambiente.

Come utilizzare la funzione soffiaggio?

Premere il pulsante corrispondente (M). La cappa funziona a velocità molto bassa per meno di un'ora, poi si spegne automaticamente.

Qual è la distanza minima tra il piano cottura e la cappa?

La distanza minima è di 65 cm, salvo diversa indicazione nel manuale del piano cottura. Rispettare sempre le istruzioni per il piano.

Come regolare l'illuminazione?

Premere a lungo il pulsante illuminazione (L) per accendere la luce in modalità regolata. Una pressione breve accende o spegne normalmente.

Cosa significa la spia H2H?

La spia H2H si accende quando la cappa è controllata da un piano cottura compatibile. Se non è stabilita alcuna connessione, la spia rimane spenta.

MANUALE UTENTE KFVB19K ELECTROLUX

1. INFORMAZIONI SULLA SICUREZZA 38
2. ISTRUZIONI PER LA SICUREZZA 41
   3.MANUTENZIONE 42
   4.COMANDI. 42
   5.METODI DI INSTALLAZIONE 43
   6.ILLUMINAZIONE 43
3. SALVAGUARDIA DELL'AMBIENTE 43

PENSATI PER VOI

Grazie per aver acquistato un'apparecchiatura Electrolux. Avete scelto un prodotto che ha alle spalle decenni di esperienza professionale e innovazione. Ingegnoso ed elegante, è stato progettato pensando a voi. Per questo, agli qualvolta lo utilizzate, potete essere certi di ottenere sempre i migliorori risultati.

Benvenuti in Electrolux.

Visitate il loro sito web per:

ricevere consigli, scaricare i nostri opuscoli, eliminare eventuali anomalie, ottenerere informazioni sull'assistenza:

www.electrolux.com

Registrarilevostro prodottoere ricevere un servizio migliorare:

www.registerelectrolux.com

acquistare accessori, materiali di consumo e ricambi origini per la vostra apparecchiatura:

www.electrolux.com/shop

SUPPORTO CLIENTI E MANUTENZIONE

Consigliamo sempre l'impiego di ricambi originali.

Quando si contatta il Centro di Assistenza Autorizzato, accertarsi di disporre dei seguenti dati: Modello, Codice prodotto (PNC),Numero di serie.

Le informazioni si trovano sulla targhetta dati.

Avverenza / Attenzione - Importanti informazioni per la sicurezza
Informazioni e suggerimenti generali
Informationi sull'ambiente

Con riserva di modifiche.

1. INFORMAZIONI SULLA SICUREZZA

Prima di procedere con l'installazione e con l'utilizzo dell'apparecchio, leggere attendamente le istruzioni fornite. Il Fabbricante non assume alcuna responsabilità per anni o lesioni dovuti all'installazione o l'uso non corretto dell'apparecchio. Il presente manuale va conservato in un

luogo sicuro e di facile accesso per futuro riferimento.

1.1 Sicurezza dei bambini e delle persone con disabilità
- Questo apparecchio può essere usato dai bambini di età pari o superioreagli 8 anni e dalle persone con ridotte capacità fisiche, sensoriali e mentali o privi di esperienza e della necessaria conoscenza purché sotto sorveglianza oppure dopo che le stesse siano state addestrate o abbiano ricevuto istruzioni su come usare l'apparecchio in modo sicuro e abbiano compreso i rischi associati.
- I bambini di età compresa tra 3–8 anni e le persone con disabilità di natura vasta e complessa non possono averere accesso all'apparecchio perché una costante supervisione.
- I bambini di età al di fatto di 3 anni non possono averere accesso all'apparecchio 3 alla una costante supervisione.
- Non lasciare bambini giocare con l'apparecchio.
- Tenere gli imballaggi lontano dai bambini e smaltirli in modo adeguato.
- I bambini e gli animali non possono accedere all'apparecchio in funzione.
- Le operazioni di pulizia e di manutenzione non sono essere effettuate dai bambini alla supervisione.

1.2 Regole generali sulla sicurezza

• Questo appearecchio è stato progettato per uso domestico, sopra fornì, cucine altri appearecchi simili per cottura.
• Prima di eseguire qualsiasi intervento di manutenzione, scollegare l'apparecchio alla fonte di alimentazione.
• ATTENZIONE: Durante l'uso, le parti accessibili posso sono riscaldarsi insiemeagli appearecchi per cottura.
• Utilizzare esclusivamente le viti di montaggio in dotazione; se non sono state fornite, utilizzare le viti consigliate nel manuale d'installazione.
• Non usare la colla per fissare l'apparecchio.

• La distanza minima tra le superfici del forno, su cui sono presenti gli utensili per la cottura, e la parte inferiore dell'apparecchio, deve essere parla 65 cm, salvo le diverseindicazioni continue nel manuale d'installazione. Nel caso in cui la distanza indica nel manuale d'installazione del piano di cottura sia superiore, occorre tenerneconto.

• Ilsystemaperlo scarico dell'aria va predisistoin conformità con le leggi locali.

• Nel luogo di installatione dell'apparecchio occorre assicurare una Buona ventilazione dell'aria al fine di evitare il pericolò di circolazione inversa negli ambienti dei gas indesiderati provenienti dagli apparecchi a gas o altri combustibili, compresa fiamma aperta.
• Assicurarsi che i fori di ventilazione non siano ostruiti e l'aria prelevata dall'apparecchio non sia immessa nel condotto utilizzato per espellere fumi e vapore dagli altri apparecchi (sistema di riscaldamento centralizzato, termosifoni, bollitori d'acqua, etc....).
• Quando l'apparecchio lavora contemporaneamente con gli altri apparetcchi, il vuoto massimo generato nell'ambiente non deve superare il valore di 0,04 mbar.
• Fare attenuation a non danneggiare il cavo di alimentazione. Al fine di sostituire il cavo di alimentazione danneggiato, contattare il nostro centro di assistenza autorizzato o l'eeltricista.
• Se l'apparecchio è collegato direttamente alla fonte di alimentazione, l'impiano elettrico deve essere munito di un sezonatore che permette di scollegare completamente l'impiano alla fonte di alimentazione. Il Completo scollegamento deve soddisfare i requisiti definiti per la categoria III della sovratensione. L'apparecchio utilizzato per lo scollegamento deve essere collegatotramite il cablaggio fisso in conformità con le regole sulle connessioni via cavo.
• Non fiammeggiare sotto l'apparecchio.
• Non usare l'apparecchio per rimuovere i materiali e le emissioni delle sostanze pericolose o explosive.
• L'apparecchio deve essere pulito regolarmente per evitare il peggi-oramento delle caratteristiche del materiale che copre la superficie.
  L'apparecchio va pulito regolarmente con un panno morbido.
• Per pulire la superficie dell'apparecchio non usare pulitori a vapore, spruzzatori d'acqua, detergenti abrasivi oppure raschiatori taglienti in metallo. Usare esclusivamente detergenti neutri.
• Pulire regolarmente (minimo anni 2 mesi) i filtri anti-grasso e rimuovere dall'apparecchio il grasso depositato al fine di evitare il pericolodi incendio.
• Per la pulizia dell'interno dell'apparecchio usare un panno o una spazzola.

2. ISTRUZIONI PER LA SICUREZZA

2.1 Installazione

AVVERTIMENTO! Pericolo di lesioni, di folgorazione, di uszioni o di danni all'apparecchio.

• L'installazione dell'apparecchio vuo essere eseguita solo da una persona qualificata.
• Non installment né tanto meno usare l'apparecchio danneggiato.
• Attenersi alle istruzioni contenate nel manuale fornito insieme all'apparecchio.
• Dato l'elevato peso dell'apparecchio, durante la sua movimentazione procedere con la dovuta prudenza. Indossare sempre i guanti protettivi e la calzatura completa e resistente.
• Prima di procedere con l'installazione rimuovere tutti gli imballaggi, le etichette e la pellicola protettiva.
  Non espellere l'aria atraverso il foro nella parete salvo che il foro sia destinato a quello scopo.

2.2 Allacciamento elettrico

AVVERTIMENTO! Pericolo di incendio e di folgorazione.

L'allacciamento elettrico delve essere eseguito da un elettricista qualificato.
- Accertarsi che i parametri riportati sulla targhetto siano corrispondenti alla caratteristica della fonte di alimentazione.
- Nel caso in cui il symbolo (回) non sia stampato sulla targhetto, l'apparecchio vaMESSO a terra.
Utilizzato sempre la presa montata correttamente e completeness isolata.
- Non lasciare il cavo di alimentazione a penzoloni.
Nonutilizzare adattatori multispina o prolonghe.
- Nel caso in cui la presa di rete sia allentata, non collegare adessa l'apparecchio.
- Non scollegare l'apparecchio tirando il suo cavo di alimentazione. Occorre sempre tirare la spina.
- La protezione contro la folgorazione delle parti sotto tensione e delle parte isolate

deve essere montata in modo tale da rendere impossibile il suo smontaggio除去 l'uso degli utensili.

• Accertarsi che l'apparecchio sia installato in modo corretto. Il cavo di alimentazione allentato e non adeguato può provocare il surriscaldamento dei contatti.
• L'apparecchio deve essere collegato solo al termine dell'infallazione. Accertarsi che una volta installato, la fonte di alimentazione sua accessibile.

2.3 Uso

AVVERTIMENTO! Pericolo di lesioni, di uszioni e di folgorazione.

L'apparecchio è destinato esclusivamente per la cottura. Non usare l'apparecchio per scopi diversi da quelli indicati.
Non modificare le proprietà dell'apparecchio.
Non maneggiare l'apparecchio con le mani bagnate o quando si è a fatto con acqua.
- Utilizzare esclusivamente accessori in dotazione.
- Durante la cottura e frittura i grassi non possono entrare in contatto con la fiamma o con oggetti riscaldati.
- Non utiliser le griglie elettriche non protette.
- Non usare l'apparecchio come una base per conservare gli altri oggetti.
Non utilizzare lenti di ingrandimento o altri dispositivi ottici simili per guardare direttamente sulla fonte di luce dell'apparecchio.

2.4 Riparazioni

• Per riparare l'apparecchio, contattare il centro di assistenza autorizzato.
• Utilizzare esclusivamente ricambi originali.

2.5 Smaltimento

AVVERTIMENTO! Pericolo di lesioni o di soffocamento.

• Le informazioni sul corretto smaltimento dell'apparecchio sono那么，essere ottenute contattando le autorità locali.
• Scollegare l'apparecchio alla fonte di

alimentazione.

• Tagliare il cavo di alimentazione vicino al corpo dell'apparecchio e smaltirlo.

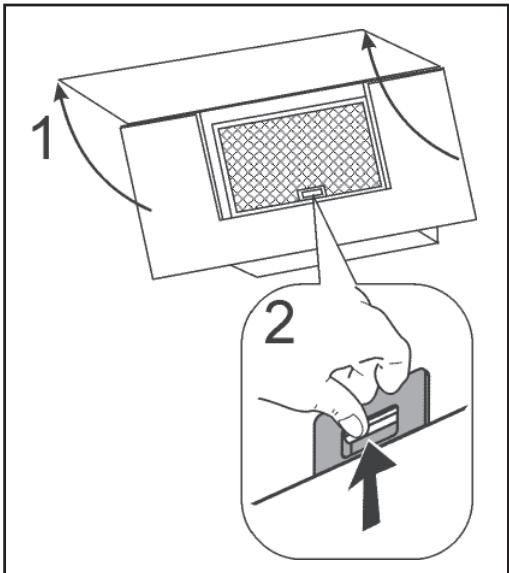

3. MANUTENZIONE

Pulire i filtri antigrasso in rapporto all'uso, almeno agli 2 mesi per evitare rischi di incendio.

Lavare con detersivo neutro a mano o in lavastoviglia. Nel caso di lavaggio in lavastoglie, un eventuale scolorimento non compromette in nessun modo la funzionalità dei filtri.

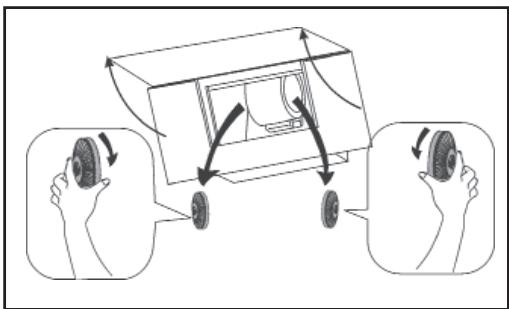

I filtri al carbone attivo non sono lavabili e non possono essere rigenerati, devono essere sostituiti appressimativamente agli 4 mesi, o piu' frequentemente secondo l'uso.

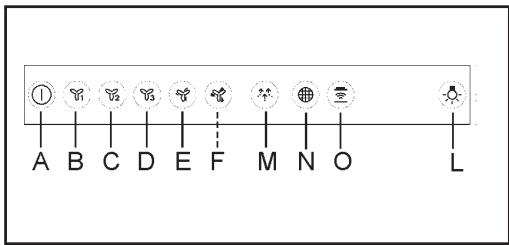

4. COMANDI

A: Motore ON / OFF

B: motore alla prima velocità
C: motore alla seconda velocità
D: motore alla terza velocità
E: velocità intensiva. La velocità intensiva si attiva per 8 minuti. Alla fine di questo tempo, il motore

passa automaticamente alla velocità impostataprima diutilizzarequesta funzione.Per disattivare la velocità intensiva, premere il tasto "Motore On/Off" (A).

F: Modello KFVB19K. Velocità intensiva. La velocità intensiva si attiva per 5 minuti. Alla fine di questo tempo, il motore

passa automaticamente alla velocità impostataprima diutilizzarequesta funzione.Per disattivare la velocità intensiva, premere il tasto "Motore On/Off" (A).

M: funzione Breeze. Questa funzione attiva una bassissima velocità, per un tempo massimo di 1 ora. Alla fine del tempo, il motore si disattiva. Per disattivare la funzione Breeze, premereil tasto "Motore On / Off" (A) o il tasto di un'altra velocità.

N: indicatore dell'allarme filtri / Reset. Quando l'indicatore è accesso, i filtri antigrasso devono essere puliti (40 ore di funzionamento).

Quando l'indicatore lampeggia, i filtri carbone devono essere sostituiti (160 ore di funzionamento) e i filtri antigrasso devono essere puliti. Ovviamente, se la cappa non è un modello filtrante e non ha filtri a carbone, pulire solo i filtri antigrasso. L'allarmechio più essere visto per circa 30 secondi, quando la cappa è in Stand By. Per resettare il conteggio delle ore, premere per 3 secondi l'indicatore, quando la cappa è spenta.

O:indicatore H2H.L'indicatore è acceso quando la cappa sta funzionando controllata dal piano di cottura. In caso di mancata connessione tra piano di cottura e cappa, I'indicatore non è retroilluminato.
L: Modello EFV716K-EFV719K-LFV616K-LFV619K-LFV616Y-LFV619Y-LFV616W-LFV619W. Luce ON / OFF.
L: Modelo KFVB19K. Luce. Premendo breve, si accende / spegne la luce, premere a lungo per attenuarla.

5. METODI DI INSTALLAZIONE

FILTRANTE O ASPIRANTE?

La cappa puo' essere in versione aspirante o in versione filtrante.

Decidere sin dall'inizio il tipo di installmente. Per una maggiore efficienza, consigliamo di installare la cappa in versione aspirante (se possibile).

Versione aspirante.

La cappa depura l'aria e la espelle all'esternoattraverso un condotto di scarico.

Versione filtrante

La cappa depura l'aria e la re-immette pulita nella stanza.

6. ILLUMINAIZIONE

Se la luce LED è danneggiata, deve essere sostituito dal costruttore o dal suo servizio assistenza o da persona similmente qualificate, al fine di evitare un pericolo.

I materiali contrassegnati con il symbolo devono essere riciclati.

Al fine di riciclare i materiali di imballaggio, occorre depositarli negli apposti contentitori per rifiuti. Gli apparentecchi elettrici ed elettronici di scarto devono essere riciclati al fine di contribuire alla salvaguardia dell'ambiente e della salute.

Gli appearecchi contraddistinti dal symbolo non vanno gettati insiemeagli altri rifiuti domestici.

Conferire il prodotto presso un punto di raccolta rifiuti locale oppure contattare le autorità locali.
