Produkttyp	Köksfläkt
Märke	Electrolux
Modell	KFVB19K
Mått (B x D x H)	Inte specificerat i manualen (standard inbyggnadsmodell)
Vikt	Inte specificerat
Elanslutning	220-240 V, 50 Hz
Antal motorhastigheter	3 hastigheter + temporiserad hög hastighet
Temporiserad hög hastighet	5-minuterscykel (modell KFVB19K)
Blåsfunktion	Funktion med mycket låg hastighet under mindre än en timme
Belysning	LED dimbar med lång tryckning
Filtermättnadsindikator	Lysande för rengöring av fettfilter (40h), blinkande för byte av kolfilter (160h)
Installationstyp	Utsug (utvändig avledning) eller filtrering (recirkulation)
Fettfilter	Maskindiskbara, rengöring varannan månad
Aktivt kolfilter	Ej tvättbart, byte var 4:e månad
Minsta avstånd spis-fläkt	65 cm (om inte annat anges i spisens manual)
Energieffektivitetsklass	Inte specificerat
Ljudnivå	Inte specificerat
Barnsäkerhet	Inte nämnt
Automatisk avstängning	Ja, för hög hastighet och blåsfunktionen
Reservdelar	Fettfilter, kolfilter, belysning
Garanti	Inte specificerad

Vanliga frågor - KFVB19K ELECTROLUX

Hur installerar jag fläkten i utsugsversion?

Fläkten måste anslutas till en avledning utomhus. Se till att rörets diameter är lämplig och att luften kan cirkulera fritt. Följ instruktionerna i installationsmanualen.

Hur rengör jag fettfiltren?

Fettfiltren måste rengöras varannan månad. De kan handtvättas med ett milt rengöringsmedel eller diskmaskin. Eventuell missfärgning påverkar inte deras effektivitet.

När ska kolfiltret bytas?

Aktivt kolfilter är inte tvättbart och måste bytas var 4:e månad, eller oftare vid intensiv användning. Den blinkande indikatorn på fläkten varnar dig.

Hur återställer jag filtermättnadsräknaren?

När fläkten är avstängd, tryck på filterindikatorn i 3 sekunder för att nollställa timräknaren.

Vad gör jag om fläkten inte startar?

Kontrollera strömförsörjning och anslutning. Se till att fläkten är ordentligt ansluten. Om problemet kvarstår, kontakta kundtjänst.

Kan jag installera fläkten utan avledningsrör?

Ja, i filtreringsversion. I så fall återcirkulerar fläkten luften genom aktiva kolfilter och släpper tillbaka den i rummet.

Hur använder jag blåsfunktionen?

Tryck på motsvarande knapp (M). Fläkten arbetar med mycket låg hastighet i mindre än en timme, stängs sedan automatiskt av.

Vilket är det minsta avståndet mellan spis och fläkt?

Minsta avstånd är 65 cm, om inte annat anges i spisens manual. Följ alltid instruktionerna för spisen.

Hur dimmar jag belysningen?

Tryck länge på belysningsknappen (L) för att tända ljuset i dämpat läge. Ett kort tryck tänder eller släcker normalt.

Vad betyder H2H-indikatorn?

H2H-indikatorn lyser när fläkten styrs av en kompatibel spis. Om ingen anslutning har etablerats, förblir indikatorn släckt.

BRUKSANVISNING KFVB19K ELECTROLUX

Tack for att du har kopt en apparat fran Electrolux. Du har valt en produit som ar résultatat et flera decennier av professionell erfarenhet och innovation. Den ar smart och snygg. Och den har utformats just for dig. Darfor kan du vara saker pa att du alltidkommen att fa de basta resultaten narr du anvander den.

Välkommen till Electrolux.

Besök.Var webbplats for att:

Ta emot rãd om användningen, ladda ned vâra broschyrer,进展情况 eventuella problemoch fã information om service:

www.electrolux.com

Registrar a din prodkt och fä en bättre service:

www.registerelectrolux.com

Köpa originaltillbehör, forbrukningsmaterial och reservdalar till din apparat: www.electrolux.com/shop

KUNDSERVICE OCH UNDERHÄLL

Vi rekommenderar att det bara anvands originalreservdeler.

Se till att du har foljande uppgifter till hands nar du kontaktar den auktoriserade serviceverkstaden: Modell, Produktkod (PNC), Serienummer.

Du hittar dessa uppgifter pa typskylten.

Varning / Observera - Viktig sakerhetsinformation

(1) Allmän information och allmännråd

Miljoinformation

Ratt till andringar forbehalles.

1. SÄKERHETSINFORMATION

Innan du installerar och börjar använda apparaten,LEASENoggrant medfoljande instruktionen. Tillverkaren ansvarar inte for nagra skador som orsakas till foljd av inkorrekt installation aller användning. Förvara instruktionen på att sakert och lättätkomligt stalle for framtida användning.

1.1 Sakerhet for barn och handikappade

• Denna apparat kan användas av barn från 8 ørs ølder och personer med begrangsade fysiska, sensoriska eller mentala möjligheter ullan erfarenhet under forutsattning att de ør under overvakning uller instruerades om saker användning och forstør risker i samband med användningen av apparaten.
  Barn mellan 3 och 8 År och personer med mycket begränsade och komplexa handikapp bör inte komma Åt apparaten, savitt deinte År under kontinuereglig uppsikt.
• Barn under 3 År bör inte komma Åt apparaten, savitt de inte hälls under kontinueregl uppsikt.
• Håll alla Förpackningar utom räckhäll for barn och se till att avlågsna dem på korrekt sätt.
  Hall barn och djur på avstand fran apparaten nar den ar igang.
• Barnör inte rengörer eller utföra underhällarsarbete på apparatenutan overvakning.

1.2 Allman sakerhet

• Apparaten ar avsedd for hemmabruk ovan spisar, kokplattor och liknande kokutrustning.
• Innan du pâbörjar naggon form av underhällsarbete, koppla apparaten ifràn eltillförseln
• VARNING: Åtkomliga delar kan bl mycket varma under användning med kokutrustning.
• Använd enbart medfoljande monteringsskruvar aller, om det inter medfoljer nagra, använd skruvar som rekommenderas i instruktionen.
  Använd inte lim für lagning av apparaten.
• Minsta avstand mellan spisens/kokplattans yta på vilken kokkärl placeras och den lagre delen av apparaten bör vara minst 65 cm, savitt inget annat anges ikokplattans installationsinstruktion. Ifall större avstand gäller enligt instruktionen ská detta tas i beaktande.
• Luftavledningör ordnas i enlighet med gällande Förordninger.
• Se till att lokalen)dar apparaten installeras ar val ventilerad for at

använda Återflöde av oönskade gaser in i lokalen frän apparaten som bränner gas eller andra bränslen, inklusive öppen eld.

• Se till att ventilationsluckor inte ar blockerade och att luften som tillförs apparaten inte ar kopplad till ledningen som sca avleda rök och ønga是从andra apparater (centralt värmesystem, termosifoner, varmvattenberedare mm.)
• När apparaten används med andra apparater bör det maximala vakuum som genereras i lokalen inte överstiga 0.04 mbar.
• Se till att inte skada elkabeln. Kontakta vårt auktoriserade servicecenter eller en elektriker for byte av skadad elkabel.
• Om apparaten kopplas direkt till eltilforseln mäste elinstallationen vara utrustad med en brytare som möjiggör fullständig bortkoppling av apparaten.FRAN eltilforsel. Fullstandig bortkoppling maste folja villkor specificerade for lIkat. Oversänning. Bortkopplingsanordningen maste vara inkopplad med hjälp av fast kablage i enlighet med regler for kabeldragning.
• Flambera inte över apparaten.
• Använd inte apparaten till avlågsnande av material och Ångor från farliga eller explosiva substanser.
• Apparaten bör rengöras regelbundet für att Förhindra att ytmaterialets tillständ försämras.
• Rengör apparaten regelbundet med mjuk trasa.
• Använd inte Ångtvätt, vattenspray, slipande rengöringsmedel eller skarpa metallskrapor till rengöring av apparatens yta. Rengör enbart med neutrala rengöringsmedel.
• Rengör fettfilter regelbundet (minst 2 gänger i帽子en) och avlagsna fettbehällare från apparaten für att forhindra brandrisk.
• Använd trasa eller borste für rengöring av apparatens inre delar.

2. SÄKERHETSINSTRUKTION

2.1 Installation

WARNING! Risk for skador el-chock, brännskador eller skador på apparaten.

Apparaten fár enbart installeras av en kvalificerad person.
- Installera inte och använd inte en skadad apparat.
Folj installationsinstruktionen som medfoljer apparaten
- Var alltid forsiktig när du flyttar på apparaten eftersom den ar tung. Använd alltid sakerhetshandskar och hela skor.
- Färe du installerar apparaten, avlågsna alla Förpackningar, etiketter och skydd-sfilm.
- Installera inte avledningsluften till vaggöppningen, savitt inte öppningen ar avsedd for dettaändamål.

2.2 Elektrisk inkoppling

VARNING! Risk for brand och elchock.

• Alla elektriska kopplingar måste utföras av en kvalificerad elektriker.
• Se till att parametrar på typskylten overensstämmer med elttilforselnsnormvärden.
• Apparaten maste jordas om symbolen (回) inte finns med på typskylten.
• Använd alltid korrekt installerad chocksakert uttag.
• Låt inte elkabeln bli tilltrasslad.
• Använd inte fleruttagsadapter aller frolängningssladdar
• Om huvudkontakten ar los, koppla inte in stickkontakten.
• Dra inte i elkabeln for att koppla ur apparaten. Dra alltid i själva stickkontakten.
• Skydd mot elstötar på delar under spanning somt isolerade delar maste vara monterat på att sändant satt att det inte kan tas avutan verktyg.
• Se till att apparaten ar korrekt installerad. Lösa eller inkorrekt installerade elkablar kan orsaka overhettning av kontakter.
• Koppla in apparaten i installationens sista

skede. Se till att det gär att komma at eltilförseln after installationen.

2.3 Användning

WARNING! Risk for skador, brännskador och elchock.

• Apparaten ar enbart avsedd for matlagning. Använd inte apparaten für andereändamål.
• Byt inte apparatens eigenskaper.
• Hanterainte apparaten med vata aller fuktiga harder aller när apparaten har kontakt med vatten.
• Använd enbart tillbehör som följer med apparaten.
• Oljor och fetter fär inte komma i kontakt med eld eller upphettade objekt under kokning och fritering.
• Använd inte oskyddade elektriska rostgaller.
  Anvand inte apparaten som forvaringsyta.
• Använd inte Förstoringsglas, glasögon aller liknande optiska foremål for att titta direkt på apparatensljuskälla.

2.4 Service

• För reparation kontakta ett auktoriserat servicecenter.
• Använd enbart originalreservdilar.

2.5 Avfallshantering

WARNING! Risk for skador eller kvävning.

• Kontakta dina lokala myndigheter for uppliesningar om korrekt avfallshantering vid avyttring av apparaten
• Koppla ifr'an apparaten fran eltilforseln.
• Klipp av elledningen nara apparaten och lamna in for Återvinning.

3. UNDERHÄLL

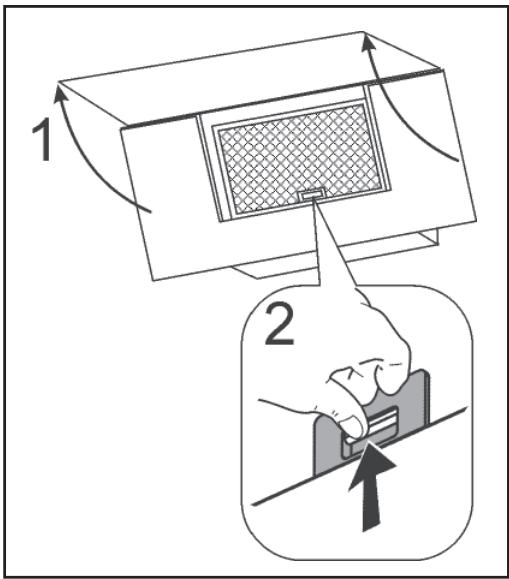

Rengöring av fettfilter. Rengör atminstone en gäng varannan帽子 for att undvika brandrisk, i forbhallande till användning.

Tvätta für hand aller i diskmaskin med milt rengöringsmedel. Vid tvätt i diskmaskin kan en eventuell blekning ske som inte paverkar filtrns Funktion på nagot satt.

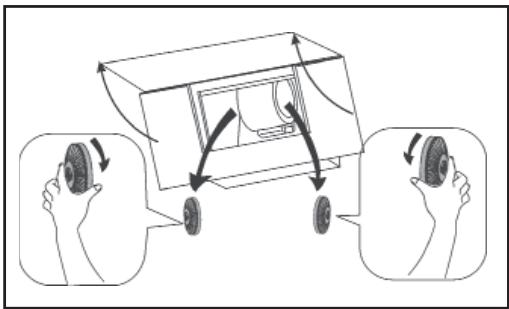

Aktiv kolfilter ar inte lämpligt für rengöring och kan inte fornyas och maste bytas ungefär var 4: e帽子 der oftare vid särskilt intensiv användning.

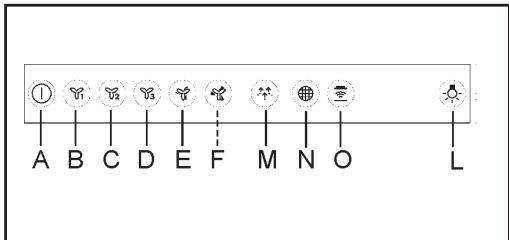

4. KOMMANDON

A: Motor På/Av

B: Forsta motorhastigheten

C: andra motorhastigheten

E: Hog hastiget. Denna hastiget ar programmerad på 8 minuters cykler. Efter attenna tid har gatt ätergär kapan automatiskt till den hastiget som var installd innan Funktionen aktiverades. For att avaktiveraenna hastiget,tryck på knappen "Motor PÄ/Av" (A).

F: Modell KFB19K. Hög hastigth. Denna hastigth ar programmerad på 5 minuters cykler. Efter attenna tid har gatt Återgår kapan automatiskt till den hastigth som var inställd innan Funktionen aktiverades. För att avaktiveraenna hastigth, tryck på knappen "Motor På/Av" (A).

M: Tilluftfunktion. Denna Funktion känneteckn-as av låg hastighet och kan aktiveras for min-dre an en timme. After att denna tid har gatt stängs motorn av. For att stänga av denna Funktion tryck på knappen "Motor På/Av" (A) eller nçagon annan hastighetsknapp.

N: Filterlarmindikator/Reset. När indikatorn ar aktiverad skavafettningsfiltren vararengjorda (after 40 timmars arbete).När indikatorn blinkar skalokfiltren bytas ut (fter 160 timmarsarbete) och avfettningsfiltren rengoras. Om kapan inte ar纳税 filteringsmodell och inte ar utrustad med kolfilter ar det bara avfettningsfiltren som skarengoras.Larmfiltret syns i ungefär 30 sekunder daskapan ar i Stand by lage (beredskapslage).For att ATERSTALLA timmätaren tryck och häll in knappen i 3 sekunder daskapan ar avstängd.

O: H2H-indikator. Denna indicator ar tand då kāpan styrs via värmeplattan. Finns det ingen forbindelse mellan värmeplatta och kapa ar indicatororn inte tand.
L: Modell EFV716K-EFV719K-LFV616K-LFV619K-LFV616Y-LFV619Y-LFV616W-LFV619W. Ljus På/Av
L: Modell KFVB19K. Ljus. Vid kort tryck tandsläcks ljuset, vid langt tryck tandsdampat Ijus.

5. INSTALLATIONSMETODER

FILTRERANDE ELLER INSUGANDE?

Spiskåpan finns tillganglig i insugande version aller i filtrerande version. Bestam er redan fran böjan for installationstypen.

For att öka effektiviteten rekommenderar vi er att installerera spiskápan i den insugande versionen (om detta ar möjligt).

Insugande version

Spiskåpan renar luften och släpper sedan ut den utomhus med hjälp av en utloppsledning.

Filtrerande version

Spiskåpan renar luften och släpper Återigen ut den rena luften i rummet.

6. BELYSNING

Om reflektorn ar skadad fär den endast ersattas av tillverkaren, hans servicetekniker aller en liknande kvalificerad person for att undvika fara.

7. MILJÖSKYDD

Atervinn material med symbolen.

Lagg in forpackning i lampliga behallare for atervinning. Hjalp att skydda miljon och halsa genom atervinning av elektriska och elektroniska apparater.

Kasta inte apparater eller utrustning med symbolen i hushållssopor.

Lämna in Produkten på din lokala Återvinningsstation eller kontakta lokala myndigheter.

B: motor på förste hastighet

C:motor på andre hastighet

ADVARSEL! Risiko for skade ell er kvaelning.

O: H2H indicator. Indikatoren lyser, när
