Tuotetyyppi	Keittiön liesituuletin
Merkki	Electrolux
Malli	KFVB19K
Mitat (L x S x K)	Ei ilmoitettu ohjeissa (vakio upotettava malli)
Paino	Ei ilmoitettu
Sähkönsyöttö	220-240 V, 50 Hz
Moottorin nopeuksien lukumäärä	3 nopeutta + ajastettu suuri nopeus
Ajastettu suuri nopeus	5 minuutin jakso (malli KFVB19K)
Puhallustoiminto	Erittäin hidas nopeus alle tunnin ajan
Valaistus	LED himmennettävissä pitkällä painalluksella
Suodattimien kylläisyyden ilmaisin	Merkkivalo palaa rasvasuodattimien puhdistukselle (40h), vilkkuu hiilisuodattimen vaihdolle (160h)
Asennustyyppi	Imu (ulkoilman poisto) tai suodatin (kiertoilma)
Rasvasuodattimet	Astianpesukoneen kestävät, puhdistus joka 2. kuukausi
Aktiivihiilisuodatin	Ei pestävä, vaihto joka 4. kuukausi
Liesituulettimen vähimmäisetäisyys liedestä	65 cm (ellei lieden ohjeissa toisin ilmoiteta)
Energiatehokkuusluokka	Ei ilmoitettu
Melutaso	Ei ilmoitettu
Lapsilukko	Ei mainittu
Automaattinen sammutus	Kyllä, suurelle nopeudelle ja puhallustoiminnolle
Varaosat	Rasvasuodattimet, hiilisuodatin, valaistus
Takuu	Ei ilmoitettu

Usein kysytyt kysymykset - KFVB19K ELECTROLUX

Kuinka asentaa liesituuletin imuversiona?

Liesituuletin on liitettävä poistokanavaan ulos. Varmista, että kanavan halkaisija on sopiva ja ilma voi kiertää vapaasti. Noudata asennusohjeita.

Kuinka puhdistaa rasvasuodattimet?

Rasvasuodattimet on puhdistettava joka 2. kuukausi. Ne voidaan pestä käsin miedolla pesuaineella tai astianpesukoneessa. Mahdollinen värinmuutos ei vaikuta niiden tehokkuuteen.

Milloin hiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on pestävä ja se on vaihdettava joka 4. kuukausi tai useammin, jos käyttö on runsasta. Liesituulettimen vilkkuva merkkivalo ilmoittaa vaihdon tarpeesta.

Kuinka nollata suodattimien kylläisyyslaskuri?

Kun liesituuletin on sammutettu, paina suodatinten merkkivaloa 3 sekunnin ajan nollataksesi tuntilaskurin.

Mitä tehdä, jos liesituuletin ei käynnisty?

Tarkista sähkönsyöttö ja liitäntä. Varmista, että liesituuletin on kytketty oikein. Jos ongelma jatkuu, ota yhteys huoltopalveluun.

Voinko asentaa liesituulettimen ilman poistokanavaa?

Kyllä, suodatinversiona. Tällöin liesituuletin kierrättää ilmaa aktiivihiilisuodattimien läpi ja palauttaa sen huoneeseen.

Kuinka käyttää puhallustoimintoa?

Paina vastaavaa painiketta (M). Liesituuletin toimii erittäin hitaalla nopeudella alle tunnin ajan ja sammuu sitten automaattisesti.

Mikä on vähimmäisetäisyys keittotason ja liesituulettimen välillä?

Vähimmäisetäisyys on 65 cm, ellei keittotason ohjeissa toisin ilmoiteta. Noudata aina keittotason ohjeita.

Kuinka himmentää valaistusta?

Pitä valopainiketta (L) pitkään painettuna sytyttääksesi valo himmennetyssä tilassa. Lyhyt painallus sytyttää tai sammuttaa normaalisti.

Mitä H2H-merkkivalo tarkoittaa?

H2H-merkkivalo syttyy, kun liesituuletinta ohjataan yhteensopivasta keittotasosta. Jos yhteyttä ei ole muodostettu, merkkivalo pysyy sammuneena.

KÄYTTÖOHJE KFVB19K ELECTROLUX

Kiitos, että hankit Electrolux-laitteen. Olet valinnut tuotteen, joka perustuu vuosikymmenten aikana saatuun kokemukseen ja innovaatioon. Kekseliäs ja tyylikäs laite, joka on suunniteltu sinua ajatellen. Laitetta käyttäessäsi voit olla aina varma erinomaisista tuloksista.

Tervetuloa Electroluxin.

Vieraile verkkosivullamme:

Saat käyttöön liittyviä neuvoja, voit ladata esitteitä, vianmääritysohjeita ja huolto-ohjeita:

www.electrolux.com

Voit rekisteröidä tuotteen parempaa huoltoa varten:

www.registerelectrolux.com

Voit ostaa laitettasi varten lisävarusteita, kulutusosia ja alkuperäisiä varaosia:

www.electrolux.com/shop

ASIAKASPALVELU JA HUOLTO

Suosittelemme alkuperäisten varaosien käyttöä.

Pidä seuraavat tiedot saatavilla ottaessasi yhteyttä valtuutettuun huoltoliikkeeseen: Malli, tuotenumero (PNC), sarjanumero.

Tiedot löytyvät laitteen arvokilvestä.

Varoitus - Tärkeät turvaohjeet

Yleistietoja ja ehdotuksia

Ympäristötiedot

Oikeus muutoksiin pidätetään.

1. TURVALLISUUSTIEDOT

Lue huolellisesti mukana toimitetut ohjeet ennen laitteen asentamista ja käyttöä. Valmistaja ei ole vastuussa vioista tai vahingoista, jotka johtuvat virheellisestä asennuksesta tai käytöstä. Pidä ohjeet aina turvallisessa ja helposti saatavilla olevassa paikassa myöhempää käyttöä varten.

1.1 Lasten ja haavoittuvassa asemassa olevien ihmisten turvallisuus Tätä laitetta voivat käyttää 8-vuotiaat ja sitä vanhemmat lapset ja

henkilöt, joilla on vähäiset fyysiset, sensoriset tai henkiset voimavarat tai kokemuksen puute, jos heitä valvotaan tai ohjataan laitteen käytössä turvallisella tavalla ja he ymmärtävät siihen liittyvät vaaratekijät.

• 3-8 -vuotiaat lapset ja ihmiset, joilla on erittäin laaja-alaiset ja monimutkaiset vammaisuudet on pidettävä poissa, ellei heitä valvota jatkuvasti.
• Alle 3-vuotiaat lapset on pidettävä poissa laitteelta, ellei heitä valvota jatkuvasti.
• Älä anna lasten leikkiä laitteella.
• Pidä kaikki pakkaukset poissa lasten ulottuvilta ja hävitä pakkaukset asianmukaisesti.
• Pidä lapset ja lemmikit pois laitteelta, kun se on toiminnassa.
• Lapset eivät saa puhdistaa ja huoltaa laitetta ilman valvontaa.

1.2 Yleinen turvallisuus

• Tämä laite on tarkoitettu kotitalouskäyttöön keittolevyn, keittimien ja vastaavien keittolaitteiden yläpuolelle.
• Irrota laite sähköverkosta ennen huoltotoimenpiteitä.
• VAROITUS: Ulottuvilla olevat osat voivat kuumentua käytön aikana keittolaitteiden kanssa.
• Käytä vain laitteen mukana toimitettuja kiinnitysruuveja. Jos niitä ei toimiteta, käytä asennusohjeissa suositeltuja ruuveja.
• Älä käytä liimoja laitteen kiinnittämiseen.
• Vähimmäisetäisyys käytettävän keittolevyn ja laitteen alaosan välillä on oltava vähintään 65 cm, ellei asennusohjeissa toisin määritetä. Jos keittolevyn asennusohjeissa määritetään suurempi etäisyys, se on otettava huomioon.
• Ilman virtauksen on oltava paikallisten viranomaisten määräysten mukainen.
• Huolehdi hyvästä ilmanvaihdosta huoneessasi, johon laite on asennettu, jotta ei-toivotut kaasut kaasua tai polttoainetta polttavista laitteista ja avoimista tulista eivät pääse takaisin huoneeseen.
• Varmista, että ilmanvaihtoaukot eivät ole tukkeutuneet eikä laitteen keräämää ilmaa siirretä muiden laitteiden hormiin ja höyryn poistoon käytettyyn kanavaan (keskuslämmitysjärjestelmät, termosifonit, vesilämmittimet, jne.). Kun laite toimii muiden laitteiden kanssa, huoneen enimmäistyhjiö

ei saa ylittää 0,04 mbaria.

• Varmista, ettei sähköjohtoa vahingoiteta. Ota yhteys valtuutettuun huoltoliikkeeseen tai sähköasentajaan vahingoittuneen sähkökaapelin vaihtamiseksi.
• Jos laite on kytketty suoraan virtalähteeseen, sähköasennuksessa on oltava eristyslaite, joka mahdollistaa laitteen irrottamisen sähköverkosta kaikissa navoissa. Täydellisen katkaisun on täytettävä ylijänniteluokassa III asetetut ehdot. Katkaisusta vastuussa olevat kiinnitysvälineet on liitettävä kiinteään johdotukseen johdotussääntöjen mukaisesti.
• Älä liekitä laitteen alla.
• Älä käytä vaarallisten tai räjähtävien aineiden ja höyryjen poistamiseen.
• Puhdista laite säännöllisesti pinnan materiaalin heikkenemisen estämiseksi.
• Puhdista laite säännöllisesti pehmeällä kankaalla.
• Älä käytä höyrypuhdistinta, vesisuihketta, hankaavia puhdistusaineita tai teräviä metalliraaputtimia laitteen pinnan puhdistamiseen. Käytä vain neutraaleja pesuaineita.
• Puhdista rasvansuodattimet säännöllisesti (vähintään joka toinen kuukausi) ja poista rasvankerrostumat laitteesta tulipalon välttämiseksi.
• Käytä kangasta tai harjaa laitteen sisäosien puhdistamiseen.

2. TURVALLISUUSOHJEET

2.1 Asennus

VAROITUS! Loukkaantumisvaara,

sähköisku, tulipalot tai laitteen vaurioituminen.

Tämän laitteen saa asentaa vain tarkoitukseen pätevä henkilö. - Älä asenna tai käytä vaurioitunutta laitetta. - Noudata laitteen mukana toimitettuja asennusohjeita. - Ole varovainen, kun siirrät laitetta, koska se on raskas. Käytä aina suojakäsineitä ja suljettuja jalkineita. - Poista kaikki pakkaukset, merkinnät ja suojakalvo ennen laitteen asennusta. - Älä asenna poistoilmaa seinän onteloon, ellei onteloa ole suunniteltu tähän tarkoitukseen.

2.2 Tarkista sähköliitännät

VAROITUS! Tulipalon ja sähköiskun vaara.

Valtuutetun sähköasentajan tulee tehdä kaikki sähköliitännät. - Varmista, että arvokilvessä olevat parametrit ovat yhteensopivia verkkovirran sähkösyötteiden kanssa. - Jos merkkiä (回) ei ole painettu arvokilpeen, laite on maadoitettava. - Käytä aina oikein asennettua sähköiskulta suojaavaa pistorasiaa. - Älä anna sähkökaapelin sotkeutua. - Älä käytä monikytkentäisiä sovittimia ja jatkojohtoja. - Jos verkkovirtapistorasia on löysällä, älä kytke verkkovirtapistoketta. - Älä vedä sähkökaapelista irrottaaksesi laitteen. Vedä aina verkkopistokkeesta. Jännitteisten ja eristettyjen osien sähköiskusuoja on kiinnitettävä siten, ettei sitä

voida irrottaa ilman työkaluja.

• Varmista, että laite on asennettu oikein. Löysä ja värähtelevä sähkökaapeli voi tehdä liittimen liian kuumaksi.
• Kytke laite asennuksen lopussa. Varmista, että asennuksen jälkeen päästään sähköverkkoon.

2.3 Käyttö

VAROITUS! Loukkaantumisen, palovammojen ja sähköiskun vaara.

Tämä laite on tarkoitettu vain keittotarkoituksiin. Älä käytä laitetta muuhun tarkoitukseen. - Älä muuta laitteen määritystä. - Älä käytä laitetta märin käsin tai kun se on kosketuksissa veden kanssa. - Käytä vain laitteen mukana toimitettuja lisävarusteita. - Pidä liekit ja kuumat esineet poissa rasvoista ja öljystä keittämisen ja paistamisen aikana. - Älä käytä kannettomia sähköraastimia. - Älä käytä laitetta varastopintana. - Älä käytä suurennuslasia, kikkareita tai vastaavia optisia laitteita katsoaksesi suoraan laitteen valaistukseen.

2.4 Huolto

• Ota laitteen korjaamiseksi yhteyttä valtuutettuun huoltoliikkeeseen. Käytä vain alkuperäisiä varaosia.

2.5 Hävittäminen

VAROITUS! Loukkaantumis- tai palovammavaara.

• Ota yhteyttä kunnan viranomaisiin saadaksesi tietoa laitteen oikeasta hävittämisestä.
• Irrota laite verkkovirrasta.
• Katkaise sähkökaapeli laitteen läheltä ja hävitä se.

3. HUOLTO

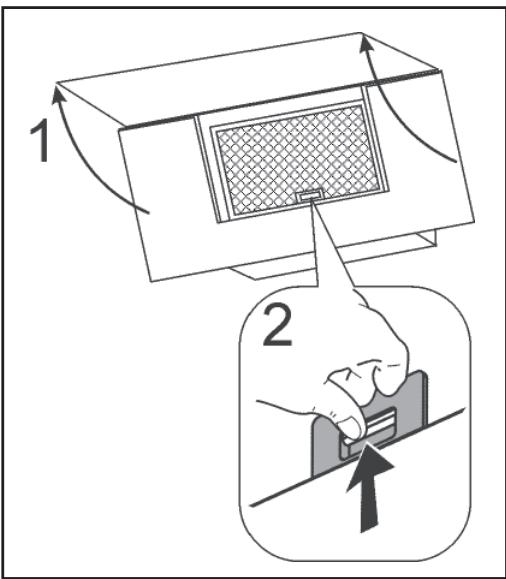

Rasvasuodattimien puhdistus. Puhdista vähintään kahden kuukauden välein tulipalovaaran

ehkäisemiseksi, suhteessa käyttöön. Puhdista käsin tai astianpesukoneessa miedolla pesuaineella. Jos peset suodattimen astianpesukoneessa, se saattaa haalistua, mikä ei mitenkään vaikuta sen toimintaan.

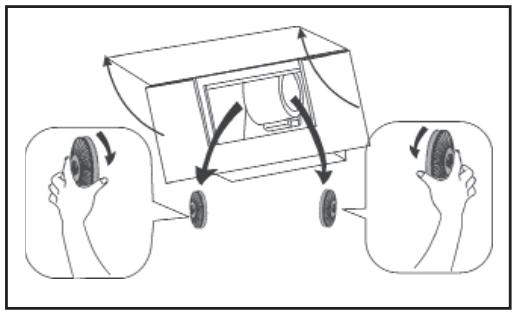

Aktivoitu puuhiilisuodatin ei sovellu puhdistettavaksi eikä sitä voida uudistaa, ja se pitää vaihtaa noin joka 4. käyttökuukausi tai useammin, jos käyttö on erityisen intensiivistä.

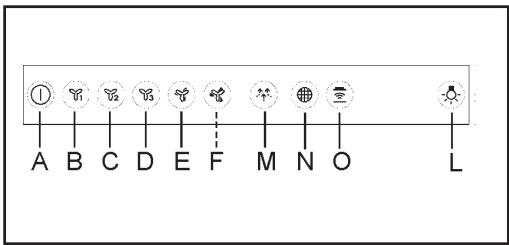

4. OHJAIMET

A: Moottori ON/OFF

B: moottori ensimmäisellä nopeudella

C: moottori toisella nopeudella

D: moottori kolmannella nopeudella

E: Suuri nopeus. Tämä nopeus on ohjelmoitu 8 minuutin sykleille. Tämän ajan jälkeen liesituuletin palaa automaattisesti nopeudelle, joka oli asetettu ennen tämän toiminnon käyttöä. Tämän nopeuden pois päältä kytkemiseksi paina painiketta „Moottori ON/OFF" (A).

F: Mallit KFVB19K. Suuri nopeus. Tämä nopeus on ohjelmoitu 5 minuutin sykleille. Tämän ajan jälkeen liesituuletin palaa automaattisesti nopeudelle, joka oli asetettu ennen tämän toiminnon käyttöä. Tämän nopeuden pois päältä kytkemiseksi paina painiketta „Moottori ON/OFF" (A).

M: Puhallustoiminto. Tämä toiminto käynnistää erittäin pienen nopeuden alle 1 tunniksi. Tämän ajan jälkeen moottori kytkeytyy pois päältä. Puhalluksen pois päältä kytkemiseksi paina painiketta „Moottori ON/OFF" (A) tai muuta nopeuspainiketta.

N: Hälytysosoitin Suodattimet/Nollaus. Kun osoitin on kytkeytynyt päälle, rasvanpoistosuodattimet on puhdistettava (40 käyttötunnin jälkeen). Kun osoitin vilkkuu, hiilisuodattimet on vaihdettava (160 käyttötunnin jälkeen) ja rasvanpoistosuodattimet on puhdistettava.

Tietysti, jos liesituuletin ei ole suodattava malli, eikä siinä ole hiilisuodattimia, on puhdistettava ainoastaan rasvasuodattimet. Suodattimien hälytys on näkyvissä noin 30 sekuntia, kun liesituuletin on Stand by -asennossa (valmiusasennossa). Tuntimittarin NOLLAAMISEKSI on painettava osoitinta 3 sekuntia,

kun liesituuletin on pois päältä.

O: Osoitin H2H. Tämä osoitin palaa, kun keittolevy ohjaa liesituulettimen toimintaa.

Jos keittolevyn ja liesituulettimen välillä ei ole yhteyttä, osoitin ei ole taustavalaistu.

L: Mallit EFV716K-EFV719K-LFV616K-LFV619K-LFV616Y-LFV619Y-LFV616W-LFV619W. Valo ON/OFF

L: Mallit KFVB19K. Valo. Lyhyt painallus

kytkee valon päälle/pois päältä, pitkä painallus kytkee himmän valon päälle.

5. ASENNUSMENETELMÄT

SUODATIN- VAI IMUVERSIO?

Liesituuletin on saatavilla sekä suodatin- että imuversiona. Päätä heti alussa, kumman version haluat asentaa.

Tehon maksimoimiseksi suosittelemme asentamaan imuversion (jos se on mahdollista).

Imuversio

Liesituuletin puhdistaa ilman ja ohjaa sen poistokanavaan.

Suodatinversio

Liesituuletin puhdistaa ilman ja puhaltaa puhtaan ilman takaisin huoneeseen.

6. VALAISTUS

Jos valonheitin on vaurioitunut, sen voi vaihtaa ainoastaan valmistaja, hänen huoltomiehensä tai henkilö, jolla on vastaavat pätevyydet, vaaran välttämiseksi.

7. YMPÄRISTÖKYSYMYKSET

Kierrätä materiaalit symbolilla

Laita pakkaukset asianmukaisiin astioihin niiden kierrättämiseksi. Auta suojaamaan ympäristöä ja ihmisten terveyttä kierrättämällä sähkö- ja elektroniikkalaitteiden jätteitä.

Älä hävitä merkinnällä kotitalousjätteiden

kanssa. Palauta tuote paikalliseen kierrätyslaitokseen tai ota yhteyttä kunnan toimistoon.

1. TURVALLISUUSOHJEET 63 3. KUNNOSSAPITO 64 4. KÄYTTÖ 65
2. ASENNUSTAVAT 65 6. VALAISTUS 65 7. YMPÄRISTÖNÄKÖKOHDAT 65

SUUNNITELTU SINULLE

VAROITUS! Tulipalo- ja sähköiskuvaara

Liesituuletin puhdistaa ilman ja palauttaa puhtaan ilman huoneeseen.
