Termék típusa	Konyhai páraelszívó
Márka	Electrolux
Modell	KFVB19K
Méretek (Hosszúság x Mélység x Magasság)	Nincs meghatározva a kézikönyvben (standard beépíthető modell)
Súly	Nincs megadva
Elektromos csatlakozás	220-240 V, 50 Hz
Motor fordulatszámok száma	3 sebesség + időzített nagy sebesség
Időzített nagy sebesség	5 perces ciklus (KFVB19K modell)
Befúvás funkció	Nagyon alacsony sebességű funkció kevesebb mint egy órán át
Világítás	Hosszú nyomással dimmelhető LED
Szűrők telítettség jelzője	Világító jelzés zsírszűrők tisztításához (40 óra), villogó jelzés szénszűrő cseréjéhez (160 óra)
Beépítés típusa	Elszívó (külső elvezetés) vagy recirkulációs (újrahasznosító)
Zsírszűrők	Mosogatógépben moshatók, tisztítás 2 havonta
Aktívszén szűrő	Nem mosható, csere 4 havonta
Minimális távolság főzőlap és páraelszívó között	65 cm (eltérő rendelkezés hiányában a főzőlap kézikönyvében)
Energiahatékonysági osztály	Nincs megadva
Zajszint	Nincs megadva
Gyermekbiztonság	Nincs említve
Automatikus kikapcsolás	Igen, a nagy sebességhez és a befúvás funkcióhoz
Pótalkatrészek	Zsírszűrők, szénszűrő, világítás
Garancia	Nincs megadva

Gyakran ismételt kérdések - KFVB19K ELECTROLUX

Hogyan szereljem fel a páraelszívót elszívó változatban?

A páraelszívót egy kivezető csatornához kell csatlakoztatni a szabadba. Győződjön meg arról, hogy a csatorna átmérője megfelelő, és a levegő szabadon áramlik. Kövesse a telepítési kézikönyv utasításait.

Hogyan tisztítsam a zsírszűrőket?

A zsírszűrőket 2 havonta kell tisztítani. Kézzel, semleges tisztítószerrel vagy mosogatógépben moshatók. Az esetleges elszíneződés nem befolyásolja hatékonyságukat.

Mikor kell cserélni a szénszűrőt?

Az aktívszén szűrő nem mosható, és 4 havonta, vagy intenzív használat esetén gyakrabban kell cserélni. A páraelszívón villogó jelzés figyelmezteti Önt.

Hogyan állítsam vissza a szűrők telítettség számlálóját?

Amikor a páraelszívó ki van kapcsolva, nyomja meg a szűrők jelzőfényét 3 másodpercig az óraszámláló nullázásához.

Mit tegyek, ha a páraelszívó nem kapcsol be?

Ellenőrizze az elektromos csatlakozást és a bekötést. Győződjön meg arról, hogy a páraelszívó megfelelően csatlakozik. Ha a probléma továbbra is fennáll, vegye fel a kapcsolatot a vevőszolgálattal.

Felszerelhetem a páraelszívót kivezető csatorna nélkül?

Igen, recirkulációs változatban. Ebben az esetben a páraelszívó az aktívszén szűrőkön keresztül újrahasznosítja a levegőt, és visszavezeti a helyiségbe.

Hogyan használjam a befúvás funkciót?

Nyomja meg a megfelelő gombot (M). A páraelszívó nagyon alacsony sebességgel működik kevesebb mint egy órán át, majd automatikusan kikapcsol.

Mekkora a minimális távolság a főzőlap és a páraelszívó között?

A minimális távolság 65 cm, kivéve, ha a főzőlap kézikönyve másként rendelkezik. Mindig tartsa be a főzőlapra vonatkozó utasításokat.

Hogyan dimmeljem a világítást?

Nyomja meg hosszan a világítás gombot (L) a fény dimmelt módban történő bekapcsolásához. Egy rövid nyomás normál be- vagy kikapcsolást végez.

Mit jelent a H2H jelzőfény?

A H2H jelzőfény akkor világít, ha a páraelszívót egy kompatibilis főzőlap vezérli. Ha nincs kapcsolat létrehozva, a jelzőfény nem világít.

HASZNÁLATI ÚTMUTATÓ KFVB19K ELECTROLUX

Köszönjük, hogy egy Electrolux készüléket vásárolt. Olyan terméket választott, amely mögött több évtizedes szakmai tapasztalat és innováció áll. Ezért minden alkalommal, amikor használja, biztos lehet benne, hogy mindig a legjobb eredményt kapja. Üdvözöljük az Electroluxnál.

Látogasson el honlapunkra, ahol:

Ajánlásokat talál a használathoz, letöltheti tájékoztató füzeteinket, megoldást talál esetleges problémáira, szervizinformációkhoz juthat:

www.electrolux.com

Regisztrálhatja termékét, és jobb szolgáltatást kaphat:

www.registerelectrolux.com

Tartozékokat, fogyóanyagokat és eredeti alkatrészeket vásárolhat készülékéhez:

www.electrolux.com/shop

VEVŐTÁMOGATÁS ÉS KARBANTARTÁS

Mindig az eredeti alkatrészek alkalmazását javasoljuk.

Amikor felveszi a kapcsolatot a hivatalos vevőszolgálati központtal, mindig győződjön meg arról, hogy rendelkezésére állnak az alábbi adatok: Modell, termékkód (PNC), sorozatszám.

Az információk az adattáblán találhatók.

Figyelmeztetés / Figyelem - Fontos biztonsági információk ① Általános információk és ajánlások Környezetvédelmi információk A változtatás jogát fenntartva.

1. BIZTONSÁGRA VONATKOZÓ INFORMÁCIÓK

A készülék beszerelése és használata előtt figyelmesen olvassa el a termékhez mellékelt útmutatókat. A gyártó nem felel azokért a sérülésekért és károkért, amelyek a készülék nem megfelelő beszereléséből vagy használatából erednek. A használati útmutatót későbbi igénybevétel céljából tárolja biztonságos és könnyen hozzáférhető helyen.

1.1 Gyermekek és fogyatékkal élők biztonsága

• Ezt a készüléket csak 8 évnél idősebb gyermekek és korlátozott fizikai, érzékszervi vagy szellemi képességekkel élő, vagy megfelelő tapasztalattal és ismeretekkel nem rendelkező személyek használhatják, ha felügyelet alatt állnak, vagy utasításokat kaptak a készülék biztonságos használatára vonatkozóan, és megértik a fennálló veszélyeket. A 3-8 év közötti gyermekek, valamint a súlyos és összetett fogyatékossággal élő személyek állandó felügyelet nélkül nem használhatják a készüléket.
• 3 évnél fiatalabb gyermekek állandó felügyelet nélkül nem használhatják a készüléket. Gyermekek nem játszhatnak a készülékkel.
• A termék csomagolását tartsa gyermekektől távol, és megfelelő módon hasznosítsa újra. Gyermekek és állatok nem tartózkodhatnak a működésben lévő készülék közelében.
• Nem szabad a készüléket felügyelet nélkül tisztítani, sem karbantartási munkálatokat végezni rajta.

1.2 Általános biztonsági szabályok

• A készülék sütők, tűzhelyek vagy egyéb hasonló, főzésre alkalmas készülékek felett, otthon használandó.
• Az összes karbantartási munkálat előtt ki kell húzni a készüléket az áramból.
• FIGYELEM: Azok az alkatrészek, amelyekhez hozzá lehet férni, a főzésre szolgáló készülékkel együtt történő használatkor felmelegedhetnek.
• Kizárólag a készülékhez mellékelt csavarokat használja; ha nem érkezett csavar a készülékkel, a használati útmutatóban ajánlott csavart használja.
• Falhoz való rögzítésre ne használjon ragasztót.
• A tűzhely felülete (amelyen a főzőeszközök találhatók) és a készülék alsó része közötti távolság legyen minimum 65 cm, kivéve, ha az útmutatóban ettől eltérő információ szerepel. Ha a főzőlap használati útmutatójában nagyobb távolság került megadásra, ezt az adatot vegye figyelembe. A légelvezetést a helyi szabályoknak megfelelően hajtsa végre.
• Abban a helyiségben, amelyben a készülék be van üzemelve, jó

légáramlást kell biztosítani a gázt vagy egyéb üzemanyagot elégető, vagy nyílt lánggal égő készülékek által termelt káros gázok visszaáramlásának megakadályozása érdekében.

• Ügyeljen arra, hogy a szellőzőnyílások ne legyenek eldugulva, valamint hogy a készülék által beszívott levegő ne legyen bevezetve az egyéb készülékek (központi fűtőrendszer, hőszifon, vízmelegítő stb.) által termelt füstöt és párat eltávolító csőbe. Ha a termék más készülékekkel működik együtt, a helyiségben létrehozott maximális vákuum nem haladhatja meg a 0,04 mbar-t.
• Ügyeljen arra, hogy ne tegyen kárt a tápvezetékben. A sérült tápvezeték cseréjéhez vegye fel a kapcsolatot hivatalos szervizközpontunkkal vagy egy villanyszerelővel. Ha a készülék közvetlenül az áramforráshoz van csatlakoztatva, az elektromos rendszernek rendelkeznie kell egy olyan kapcsolóval, amely lehetővé teszi az áramellátás teljes megszüntetését. Az áramellátás teljes megszüntetésének teljesítenie kell a III. túlfeszültség-kategóriára vonatkozó feltételeket. Az áramellátást megszüntető készülék az állandó vezetékhez kell hogy legyen csatlakoztatva, a vezetékes kapcsolatok létrehozásának szabályaival összhangban.
• Ne flambírozzon a készülék alatt.
• Ne használja a készüléket veszélyes vagy robbanásveszélyes anyagok és gőzök eltávolításához.
• A terméket rendszeresen tisztítani kell a felület anyagának romlását megakadályozandó. A terméket rendszeresen tisztítsa le egy puha ronggyal.
• A felület tisztításakor ne használjon gőztisztítót, magasnyomású mosót, csiszoló hatású tisztítószert vagy éles fémkefét. Kizárólag semleges hatású tisztítószereket alkalmazzon. A zsírszűrőt rendszeresen (legalább kéthavonta) tisztítsa és a tűzveszély elkerülése érdekében távolítsa el a készülék felületén lerakódott zsírt.

A készülék belsejének tisztításakor használjon törlőkendőt vagy kefét.

2. BIZTONSÁGI TIPPEK

2.1 Beszerelés

FIGYELEM! Fennáll az elektromos áramütés, égési sérülés és a készülék károsodásának a veszélye.

A készülék beszerelését kizárólag sza

kember végezheti.

• Ne üzemeljen be és használjon nem megfelelően működő terméket. A termékhez mellékelt útmutató alapján hajtsa végre a termék beüzemelését. A készülék nagy súlyára való tekintettel az áthelyezésekor mindig kellő óvatossággal járjon el. Mindig használjon védőkesztyűt

és zárt, tartós lábbelit.

A készülék beüzemelése előtt távolítsa el a termék csomagolását, a címkéket és a védőfóliát. - Ne vezesse át a légelvezető csövet falon át, kivéve, ha a nyílás erre a célra lett létrehozva.

2.2 Elektromos csatlakoztatás

FIGYELEM! Tűz és áramütés veszély!

• Az elektromos vezetékeket képzett villanyszerelőnek kell bekötnie. Győződjön meg arról, hogy az adattáblán feltüntetett paraméterek megegyeznek-e az áramforrás paramétereivel.
• Ha a (⏻) szimbólum nincs feltüntetve az adattáblán, a készüléket le kell földelni.
• Mindig helyesen beszerelt és teljes mértékben földelt elektromos aljzatot használjon.
• Ügyeljen arra, hogy a tápvezeték ne lógjon.
• Ne használjon elosztókat és hosszabbítókat.
• Ne csatlakoztassa a készüléket meglazult elektromos aljzatba.
• Ne a tápkábel meghúzásával húzza ki a készüléket az áramból. Mindig közvetlenül a dugót húzza. A feszültség alatt levő és szigetelt alkatrészek áramvédelmét úgy kell végrehajtani, hogy ne legyen lehetséges a szerszám nélküli leszerelésük. Győződjön meg, hogy a készülék megfelelően van beszerelve. A meglazult és nem megfelelő tápvezetékek a csatlakozások túlzott felhevüléséhez vezethetnek. A készüléket a szerelési tevékenységeket követően lehet bekapcsolni. A beszerelés után győződjön meg, hogy az aljzatban van áram.

2.3 Használat

FIGYELEM! Sérülés, égési sérülés és áramütés veszély!

A termék kizárólag főzésre szolgál. Ne használja a rendeltetéstől eltérő célra.

• Ne módosítsa a termék műszaki paramétereit.
• Ne használja a készüléket vizes kézzel, vagy akkor, amikor az vízzel érintkezik.
• Kizárólag a termékhez mellékelt kiegészítőket használja.
• Főzéskor és sütéskor a zsírok és olajok nem érintkezhetnek a lángokkal vagy a felhevült alkatrészekkel.
• Ne használjon fedetlen elektromos rostlapot.
• Ne használja a készüléket alátétként más tárgyak tárolásakor.
• Ne pillantson rá a termék fényforrására nagyítón, szemüvegen vagy egyéb optikai készüléken keresztül.

2.4 Szervizelés

A készülék javításához vegye fel a kapcsolatot a hivatalos szervizközponttal. - Kizárólag eredeti cserealkatrészeket használjon.

2.5 Újrahasznosítás

FIGYELEM! Sérülés és fulladás-veszély.

A készülék megfelelő újrahasznosításával kapcsolatos információkat a helyi hatóságoktól szerezhet. Húzza ki a készüléket az áramból. A tápvezetéket közvetlenül a termék házánál vágja el és hasznosítsa újra.

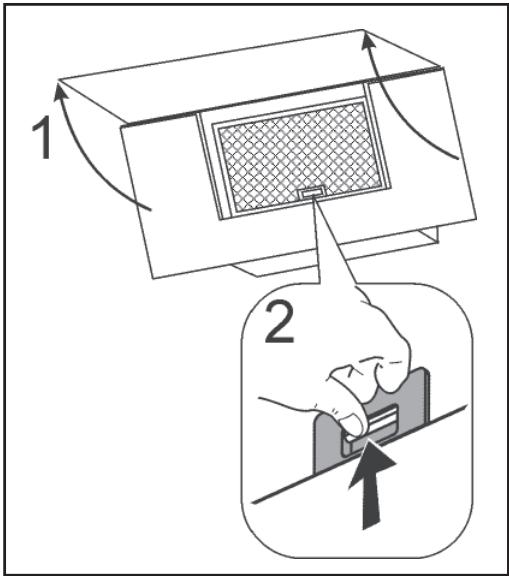

3. KARBANTARTÁS

Tűzveszély megelőzése céljából használattól függően, de legalább 2 havonta.

Kézileg vagy mosogatógépben semleges mosogatószer használatával. Mosogatógépben való mosás esetén az esetleges elszíneződés semmilyen módon nem befolyásolja a szűrő működését.

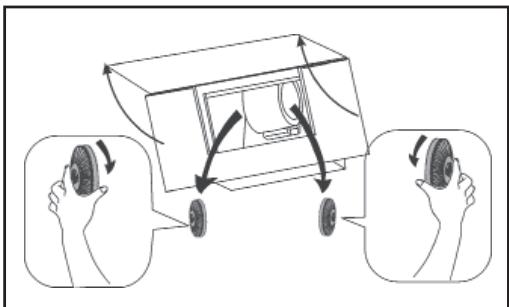

Az aktív szénszűrő se nem tisztítható és se nem újítható fel, ezért kb. 4 havonta (illetve intenzív használat esetén sűrűbben) cserélni kell.

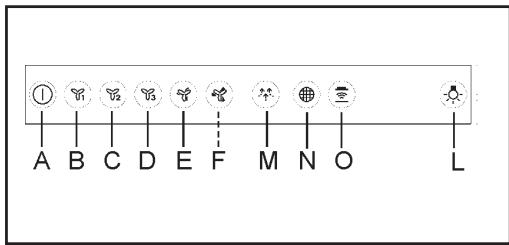

4. KEZELŐSZERVEK

A: Motor Be/Kikapcsolása

B: motor első sebességfokozatban

C: motor második sebességfokozatban

D: motor harmadik sebességfokozatban

E: Nagy sebesség. Ez a sebesség 8 perces ciklusokra programozott. Az idő letelte után, az elszívó automatikusan visszakapcsol arra a sebességre, amelyre a funkció alkalmazása előtt volt beállítva. A sebesség kikapcsolásához nyomja meg a „Motor Be/Kikapcsolása" gombot (A).

F: Modell KFVB19K. Nagy sebesség. Ez a sebesség 5 perces ciklusokra programozott. Az idő letelte után, az elszívó automatikusan visszakapcsol arra a sebességre, amelyre a funkció alkalmazása előtt volt beállítva. A sebesség kikapcsolásához nyomja meg a „Motor Be/Kikapcsolása" gombot (A).

M: Befúvás funkció. Ez a funkció nagyon kis sebességet indít el, 1 órát meg nem haladó időre. Az idő elteltével a motor kikapcsol. A befúvás funkció kikapcsolásához nyomja meg a „Motor Be/Kikapcsolása" gombot (A) vagy más sebesség gombját.

N: Szűrő/Reset riasztójelzés. Amikor a jelző bekapcsol, a zsírtalanító szűrők tisztítása szükséges (40 üzemóra után). Amikor a jelző pislog, a szénszűrők cseréje (160 üzemóra után) és a zsírtalanító szűrők tisztítása szükséges. Természetesen, ha az elszívó nem rendelkezik szűrő funkcióval és szénszűrőkkel, csak a zsírtalanító szűrők tisztítása szükséges. A szűrő riasztása körülbelül 30 másodpercig látható, amikor az elszívó Stand by (készenléti) módban van. Az óraszámláló újraindításához a jelzőt 3 másodpercig tartsa benyomva, amikor az elszívó ki van

kapcsolva.

O: H2H jelző. A jelző akkor világít, amikor az elszívót a főzőlap vezérli. Amennyiben a főzőlap az elszívóval nincs csatlakoztatva, a jelző nem világít. L: Modell EFV716K-EFV719K-LFV616K-LFV619K-LFV616Y-LFV619Y-LFV616W-LFV619W. Világítás Be/Kikapcsolása. L: Modell KFVB19K. Világítás. Rövid lenyomásával a világítást be/kikapcsolhatja, hosszú lenyomására pedig a tompított fény kapcsol be.

5. BESZERELÉSI MÓDOK

SZŰRŐ VAGY ELVEZETŐ VÁLTOZAT?

Az elszívó két üzemmódban szerelhető be: szűrő vagy elvezető változatban. Beszerelés előtt el kell döntenie, melyik változatot szándékozik igénybe venni.

A jobb eredmény érdekében, amennyiben az lehetséges, javasoljuk elvezető üzemmódban beszerelni az elszívót.

Elvezető változat

Az elszívó megtisztítja a levegőt és az elvezető csatornán keresztül kivezeti a levegőt.

Szűrő változat

Az elszívó megtisztítja a levegőt, és a megtisztított levegőt visszavezeti a helyiségbe.

6. VILÁGÍTÁS

Balesetek elkerülése céljából a sérült reflektort kizárólag a gyártó, annak szakszervize, illetve hasonló képesítésekkel rendelkező személy cserélheti ki.

7. A TERMÉSZETES KÖRNYEZET VÉDELME

A szimbólummal ellátott anyagokat újra kell hasznosítani.

A csomagolás újrahasznosítása érdekében azt az arra kijelölt szemétgyűjtő helyre dobja ki.

Az elektromos és elektronikus berendezésekből álló hulladékot a természetes környezet és az emberi egészség védelme érdekében

újra kell hasznosítani. A szimbólummal ellátott készülékeket nem szabad háztartási hulladékkal együtt kidobni.

A terméket a helyi hulladékfeldolgozó telepre adja le, vagy vegye fel a kapcsolatot a helyi hatóságokkal.
