Ürün Tipi	Donduruculu Buzdolabı
Marka	Electrolux
Model	ERB 29033 X
Boyutlar (yükseklik × genişlik × derinlik)	1540 mm × 595 mm × 632 mm
Yeniden başlatma süresi	20 saat
İklim sınıfı	SN, N, ST, T (10 °C ila 43 °C)
Elektrik beslemesi	220-240 V, 50 Hz
Soğutucu akışkan	İzobütan (R600a)
Ana fonksiyonlar	Sıcaklık ayarı, hareketli raflar, şişe rafı, Fresh Zone çekmecesi, dondurma sepetleri
Buz çözme	Buzdolabında otomatik; dondurucuda manuel (buz tabakası 3-5 mm'ye ulaştığında)
Bakım ve temizlik	İç temizlik ılık su ve nötr sabunla; kondansatör ve kompresörü fırça veya elektrik süpürgesi ile temizleyin
Güvenlik	Çocuk koruması, yanıcı izobütan, buzu çıkarmak için metal nesneler kullanmayın
Yedek parçalar	Yalnızca yetkili servis merkezi aracılığıyla orijinal parçalar
Genel bilgiler	PDF olarak kullanım kılavuzu mevcuttur; kapı ters çevrilebilirliği mümkündür

Sık sorulan sorular - ERB 29033 X ELECTROLUX

Cihaz nasıl açılıp kapatılır?

Açmak için fişi prize takın ve sıcaklık ayar düğmesini orta bir ayara çevirin. Kapatmak için ayar düğmesini "0" konumuna çevirin.

Cihaz çalışmazsa ne yapmalı?

Cihazın açık olup olmadığını, fişin doğru takılıp takılmadığını ve prizde voltaj olup olmadığını kontrol edin. Sorun devam ederse kalifiye bir elektrikçiye başvurun.

Sıcaklık nasıl ayarlanır?

Sıcaklık ayar düğmesini çevirin: düşük ayarlar (daha az soğuk), yüksek ayarlar (daha soğuk). Orta ayar genellikle en uygunudur.

Buzdolabının arka plakasında neden su akıyor?

Otomatik buz çözme sırasında buz arka plakada erir. Bu normaldir. Su içeri akarsa su çıkışını temizleyin.

Dondurucu nasıl çözülür?

Buz tabakası 3-5 mm'ye ulaştığında cihazı kapatın, yiyecekleri ve çekmeceleri çıkarın. Hızlandırmak için sıcak su (kaynamayan) dolu kaseler koyun. Asla metal nesneler kullanmayın.

Gurultu sesi ne anlama geliyor?

Bu, soğutucu akışkanın borularda dolaşmasının normal sesidir. Termostat klik sesi veya termal genleşme çıtırtısı gibi diğer sesler de normaldir.

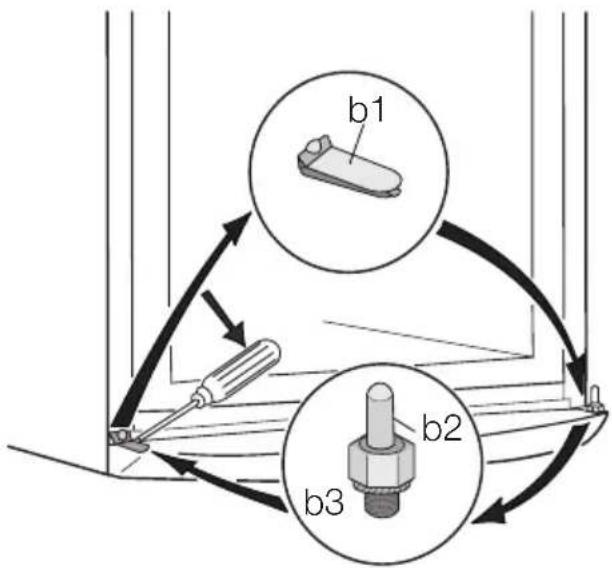

Kapı açma yönü nasıl tersine çevrilir?

Cihazı kapatın, fişi çekin. Menteşeleri gevşetmek ve pimleri karşı tarafa yeniden takmak için kılavuzdaki talimatları izleyin. Başka birinden yardım istenmesi önerilir.

24 saatte maksimum ne kadar yiyecek dondurabilirim?

Maksimum miktar cihazın veri plakasında belirtilmiştir. Normalde dondurma işlemi 24 saat sürer ve bu süre zarfında daha fazla yiyecek eklenmemelidir.

Buzdolabının içi nasıl temizlenir?

Ilık su ve nötr sabun kullanın. Aşındırıcı deterjanlar, tozlar veya mumlardan kaçının. Tekrar çalıştırmadan önce iyice kurulayın. Kondansatörü (siyah ızgara) fırça veya elektrik süpürgesi ile temizleyin.

Lamba yanmazsa ne yapmalı?

Bekleme modunda olup olmadığını kontrol etmek için kapıyı kapatıp açın. Çalışmazsa cihazı kapatın, kapak vidasını sökün, aynı güçte (kapakta belirtilen) bir lamba takın ve tekrar açın.

KULLANIM KILAVUZU ERB 29033 X ELECTROLUX

Düşüncelerinizi www.electrolux.com.tr adresinden bizimle daha fazla paylaşın

İçindekiler

Güvenlik bilgileri 45Calıstirmaİlk kullanım 47Günlük kullanım 48Yararlı ipuçları ve bilgiler	47	Bakım ve temizlik 51Servisi aramadan önce 52Teknik veriler 54Montaj 54
	50	Çevreyle ilgili bilgiler 57

Önceden haber verilmeksizin değişiklik yapma hakkı saklıdır.

Güvenlik bilgileri

Kendi güvenliğiniz ve cihazın doğru kullanımı için cihazı monte etmeden ve ilk kez kullanmadan önce, bu kullanma kılavuzunu, ipuçları ve uyarı bilgileri de dahil olmak üzere, dikkatle okuyun. Gereksiz hatalardan ve kazalardan kaçınmak için, cihazı kullanan tüm kişilerin cihazın kullanımıyla ve güvenlik özellikleriyle ilgili bilgiye sahip olması önemlidir. Bu kılavuzu saklayın ve cihaz başka bir yere taşındığında veya satıldığında beraberinde verin, böylece cihazı kullanacak diğer kişilerin de cihazın kullanımı ve güvenlik için yapılması gerekenler hakkında bilgi sahibi olması sağlanmış olur.

Üretici firma ihmallerden kaynaklanan zararlardan sorumlu olmadığından, kendi can ve mal güvenliğiniz için bu kullanıcı talimatlarındaki uyanları dikkate alın.

Çocuklar ve savunmasız kişilerin güvenliği

• Bu cihaz, kullanımıyla ilgili talimat veya gözetim güvenliklerinden sorumlu kişi tarafından sağlanmadıkça, fiziksel, duyusal veya zihinsel yeterlilikleri az kişilerce (çocuklar dahil) veya deneyimi ve bilgisi olmayanlarca kullanılmamalıdır. Küçük çocuklar, cihazla oynamayacaklarından emin olunması için gözetim altında tutulmalıdır.
• Tüm ambalaj malzemelerini çocuklardan uzak tutun. Boğulma riski söz konusudur.
• Eğer cihazı elden çıkarıyorsanız, oyun oynayan çocukları elektrik çarpmaması ve cihazda kilitli kalmamaları için fişini prizden çekin, elektrik kablosunu kesin (mümkün

olduğunca cihaza yakın kısmından) ve ka- pagını çıkartın.

- Eğer miknatı sli kapı contaları olan bu cihaz, kapısında veya kapağında yaylı bir kilit (dil) mekanizması olan eski bir cihazın yerine alınmış ise, eski cihazınızı elden çıkarma-dan önce kilit mekanizmasını kullanılmaz hale getirin. Bu şekilde, çocukların cihazın içinde kilitli kalarak kendilerine zarar ver-melerini önlemiş olursunuz.

Genel güvenlik

Dikkat Havalandırma açıklıklarını, tıkanmasını önleyerek temiz halde tutun.

• Bu cihaz, kullanma kılavuzunda açıklandığı gibi bir evde kullanılan yiyecek ve/veya içecekleri muhafaza etmek amacıyla üretilmiştir.
• Buz çözme sürecini hızlandırmak için mekanik bir cihaz veya başka bir yapay yöntem kullanmayın.
• Üretici firma tarafından onaylanmadığı sürece, diğer elektrikli cihazları (dondurma yapma makineleri gibi) soğutucu cihazların içinde kullanmayın.
• S o ğutucu devresine zarar vermeyin.

- Cihazın soğutucu devresinde, çevreyle oldukça dost doğal bir gaz olan ve bununla birlikte yanıcı özelliği olan soğutucu izobütan (R600a) bulunmaktadır.

Cihazın nakliyesi ve montajı süresince, soğutucu devre bileşenlerinin hiçbirinin hasar görmediğinden emin olun.

Eğer soğutucu devresi hasar görmüşse:

- açık ateş ve ateşleme kaynaklarını uzak tutun

- cihazın yerleştirildiği odayı iyice havalandırın

- Bu ürünün özelliklerini değiştirmek veya ürünü herhangi bir şekilde modifiye etmek tehlikelidir. Kablodaki herhangi bir hasar, bir kısadevreye ve/veya elektrik çarpmasına neden olabilir.

⚠ Uyarı Herhangi elektrikli bir parça (elektrik kablosu, fiş, kompresör) sertifikalı bir servis yetkilisi veya kalifiye bir servis personeli tarafından değiştirilmelidir.

1. Elektrik kablosu uzatılmamalıdır.
2. Elektrik fişinin cihazın arkasında sıkışıp ezilmediğinden emin olun. Sıkışıp ezilmiş veya hasar görmüş bir elektrik fişi aşırı ısınabilir ve bir yangına neden olabilir.
3. Cihazın elektrik fişine erişebildiğinizden emin olun.
4. Elektrik kablosunu çekmeyin.
5. Eğer elektrik prizi gevşek ise, fişi takmayın. Elektrik çarpması veya yangın riski söz konusudur.
6. Cihazı, dahili aydınlatma lambasının ka-pağı 10) olmadan çalıştırmayın.
7. Bu cihaz ağırdır. Taşırken dikkatli olunmalıdır.
8. Eğer elleriniz nemli/ıslak ise, dondurucudan bir şey çıkartmayın veya dokunmayın. Aksi halde cildiniz tahriş olabilir veya donma/soğuk yanığına neden olabilir.
9. Cihazın uzun süre güneş ışığına maruz kalmasını önleyin.

Günlük Kullanım

• Sıcak kapları cihazın içindeki plastik parçaların üzerine koymayın.
• Yanıcı gaz ve sıvıları cihaza koymayın, çünkü bunlar patlayabilir.
• Gıda ürünlerini doğrudan arka paneldeki hava çıkışına dayamayın. 11)

10) Eğer lamba kapağı varsa

11) Eğer cihaz No-Frost ise

• Donmuş yiyecekler, buzu çözüldükten sonra tekrar dondurulmamalıdır.
• Hazır donmuş yiyecekleri, donmuş gıda üreticisinin talimatlarına göre muhafaza edin.
• Cihaz üreticisinin muhafaza önerilerine tümüyle uyulmalıdır. İlgili talimatlara bakın.
• Dondurucuya karbonatlı veya gazlı içecekler koymayın, çünkü bu sıvılar bulundukları kabin içinde basınç oluşturur ve patlayarak cihazın hasar görmesine neden olabilirler.
• Buz tanecikleri, eğer cihazdan çıkarıldığı anda hemen tüketilirse, don yanıklarına ne-den olabilir.

Bakım ve temizlik

• Bakım işleminden önce, cihazı kapatın ve elektrik fişini prizden çekin. Eğer elektrik prizine erişemiyorsanız, elektrik beslemesini kesin.
• Cihazı metal nesneler kullanarak temizlemeyin.
• C i h a z in buzunu temizlemek için keskin cisimler kullanmayın. Plastik bir raspa kullanın.

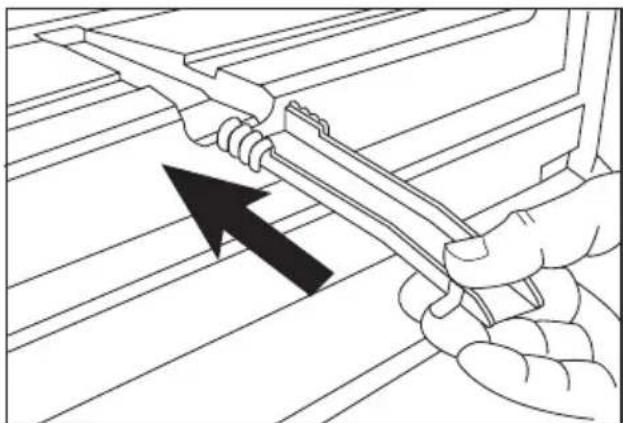

• Buzdolabındaki tahliye kısmında donmuş su olup olmadığını düzenli olarak kontrol edin. Gerekirse tahliye kısmını temizleyin. Eğer tahliye kısmı tıkalı ise, su cihazın alt kısmında toplanacaktır.

Montaj

Önemli Elektrik bağlantısı için ilgili paragraflarda verilen talimatlara uyun.

• Cihazı ambalajından çıkartın ve hasar olup olmadığını kontrol edin. Eğer hasar varsa cihazın fişini prize takmayın. Olası hasarları derhal satın aldığınız yere bildirin. Böyle bir durumda ambalajı atmayın.
• Yağın geri kompresöre akmasını sağlamak için, cihazın fişini takmadan önce en az iki saat beklemeniz önerilir.

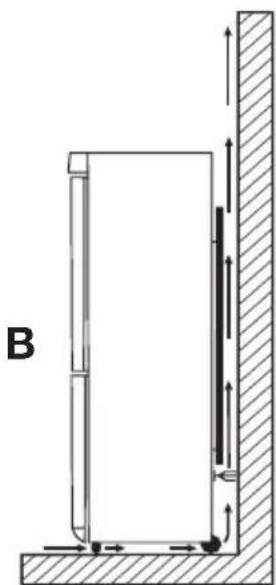

• Cihazın etrafında yeterli hava dolaşımı olmalıdır, aksi halde cihaz aşırı ısınabilir. Yeterli havalandırma sağlamak için, montajla ilgili talimatlara uyun.

• Olası yanmaları önlemek için cihazın sıcak parçalarına (kompresör, yoğusturucu) dokunulmasını engellemek amacıyla cihazın arka kısmı mümkünse bir duvara yaslanmalıdır.

• Cihaz, kalorifer veya pişirme cihazlarının yakınına yerleştirilmemelidir.

• Cihaz monte edildikten sonra elektrik prizinin erişilebilir konumda kaldığından emin olun.
• Sadece içilebilir kalitedeki su kaynaklarına bağlayın. ¹²⁾

Servis

• C i h a z in servisi için elektrikle ilgili her türlü iş, kalifiye bir elektrikçi veya uzman bir kişi tarafından yapılmalıdır.
• Bu ürünün servis işlemleri bir yetkili servis tarafından yapılmalı ve sadece orijinal yedek parçalar kullanılmalıdır.

Çevre Koruması

Bu cihazın soğutucu devresinde ve yalıtım malzemelerinde ozon tabakasına za-

Çalıştırma

Açma

Fişi prize takın.

İsı ayar düğmesini saat yönünde çevirerek bir orta ayara getirin.

Kapatma

Cihazı kapatmak için, ısı ayar düğmesini "O" konumuna getirin.

Sıcaklık ayarlaması

Sıcaklık otomatik olarak ayarlanır.

Cihazı çalıştırmak için aşağıdaki işlemleri yapın:

• Asgari soğukluk elde etmek için ısı ayar düğmesini düşük ayarlara getirin.
• Azami soğukluk elde etmek için ısı ayar düğmesini yüksek ayarlara getirin.

Orta düzeyde bir ayar, genelde en uygun olanıdır.

İlk kullanım

İç kısmın temizliği

Cihazı ilk kez kullanmadan önce, yeni bir ürünün sahip olduğu tipik kokuyu gidermek için cihazın iç kısmını ve dahili aksesuarlarını ıllık su ve biraz nötr sabun kullanarak yıkayın ve daha sonra iyice kurulayın.

rar veren gazlar bulunmaz. Bu cihaz, kentsel atıklar ve çöplerle birlikte atılmamalıdır. Yalıtım köpüğü yanıcı gazlar içerir: cihaz, yerel yetkili makamlarınızdan bilgi edinebileceğiniz yürürlükteki kanunlara uygun olarak elden çıkartılmalıdır. Soğutma ünitesine, özellikle ısı eşanjörü yakınındaki kısma zarar gelmesini önleyin. Bu cihazda kullanılan ve simgesiyle işaretli olan malzemeler geri dönüşümlüdür.

Ancak tam ayar, cihazın içindeki sıcaklığın aşağıdaki unsurlara bağlı olduğu dikkate alınarak seçilmelidir:

• O d a s icaklığı
• Cihaz kapısını açma sıklığı
  • Cihaza konan yiyecek miktarı
• C i h a z in yeri.

Önemli Eğer ortam sıcaklığı yüksekse veya cihaz tam dolu ise ve cihaz en düşük sıcaklığa ayarlanmışsa, cihaz devamlı çalışabilir ve bunun neticesinde arka duvarında buz oluşabilir. Böyle bir durumda, otomatik buz çözme işleminin devreye girmesini sağlamak ve enerji tüketimini azaltmak için ayar düğmesi daha yüksek bir sıcaklığa getirilmelidir.

Önemli Deterjan veya aşındırıcı toz temizlik ürünleri kullanmayın, bunlar cihazın kaplamasına zarar verir.

Günlük kullanım

Taze yiyeceklerin dondurulması

Dondurucu bölmesi, taze yiyeceklerin dondurulması, dondurulmuş ve derin dondurulmuş yiyeceklerin uzun süreli muhafazası için uygundur.

Taze yiyecekleri dondurmak için, orta ayarın değiştirilmesi gerekmez.

Ancak daha hızlı bir dondurma işlemi için, maksimum soğukluk elde etmek amacıyla ısı ayar düğmesini yüksek ayarlara getirin.

Önemli Bu durumda, soğutucu bölmesi sıcaklığı 0°C'nin altına düşebilir. Böyle bir durumla karşılaşırsanız, sıcaklık ayar düğmesini daha sıcak bir ayara getirin.

Dondurulacak olan taze yiyeceği en üst bölmeye yerleştirin.

Donmuş yiyeceklerin muhafazası

Cihazı ilk kez çalıştırdığınızda veya belirli bir süre kullanım dışı bırakıktan sonra, yiyecekleri dondurucuya yerleştirmeden önce cihazı en az 2 saat en soğuk ayarda çalışmaya bırakın.

Önemli Örneğin bir elektrik kesintisi yüzünden istenmeden buz çözülürse, eğer elektrik kesintisi, teknik özellikler bölümünde "başlatma süresi" kısmında belirtilen süreden daha uzun sürerse, buzu çözülen yiyecek hemen tüketilmeli, veya derhal pişirilerek yeniden dondurulmalıdır (soğuduktan sonra).

Buz eritme

Derin dondurulmuş veya normal donmuş gıdalar kullanılmadan önce, soğutucu bölmesinde veya oda sıcaklığında (bu işlem için gereken süreye bağlı olarak) buzu eritilebilir. Küçük parçalar, dondurucudan çıkartıldığı anda donmuş haldeyken bile pişirilebilir: böyle bir durumda pişirme işlemi daha uzun sürecektir.

Portatif raflar

Buzdolabının yan panellerinde, rafları istediğiniz gibi yerleştirmenize olanak veren bir dizi ray bulunmaktadır.

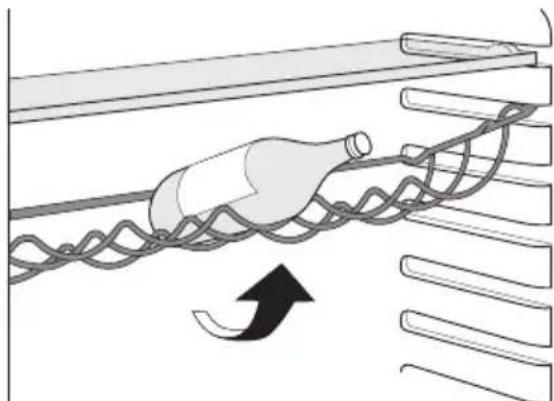

Şişeleri (ağızı öne bakacak şekilde) hazır konumlandırılmış rafa yerleştirin.

Önemli Eğer raf yatay konumlandırılmışsa, sadece ağızı kapalı olan şişeleri koyun.

Bu şişe rafi istenirse eğilerek, ağzı açılmış olan şişeler de konulabilir. Bunun için rafi yukarı çekerek, yukarı doğru:dönebilmesini sağlayın ve rafi bir üst seviyeye yerleştirin.

Kapı raflarının konumlandırılması

Farklı ebatlardaki yiyecek paketlerini yerleştirebilmek için, kapak rafları farklı yüksekliklere ayarlanabilir.

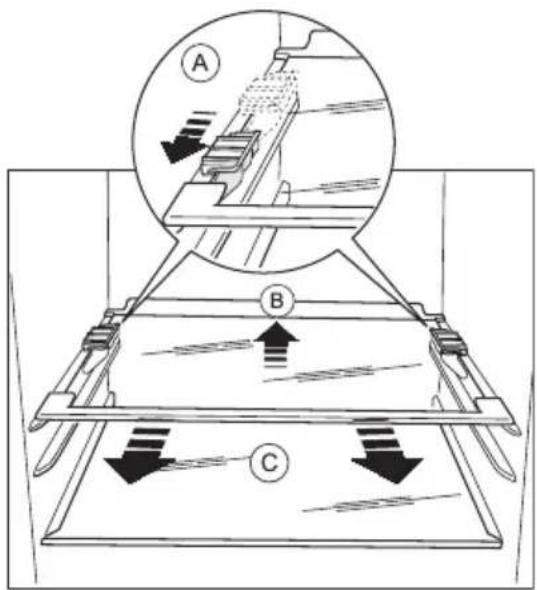

Bu ayarlamaları yapmak için aşağıdaki islemleri uygulayın:

Raf yerinden çıkıncaya kadar okların yönünde kademe kademe çekin, ardından istediğiniz şekilde konumlandırın.

Fresh Box bölmesi, balık, et, deniz ürünleri gibi gıdaları muhafaza etmek için uygundur, çünkü bu bölmedeki sıcaklık buzdolabının diğer bölgelerine göre daha düşüktür. Buzdolabının alt kısmında, sebze çekmecesinin hemen üstündedir.

Eğer Fresh Box bölmesini çıkarmak isterseniz, aşağıdaki işlemleri uygulayınız:

1. Buzdolabının kapısını mümkün olduğunca açınız. Eğer engelleyici bir nesneden veya alanın kısıtlı olmasından ötürü kapıyı 180° derece açamazsanız, kapıdaki şişe rafını çıkarınız.

2. Çekmeceyi kendinize doğru sonuna kadar çekiniz.

3. Çekmecenin ön kısmını hafifçe kaldırınız.

4. Çekmeceyi desteğinden çıkarınız.

5. Desteğin arka kısmını yuvasından kaldırınız.

6. Çerçeveyi kendinize doğru çekiniz.

7. Destek çerçevesini çıkarınız.

Fresh Box bölmesini eski yerine takmak için, yukarıda yazılı işlemleri tersinden uygulayınız.

Dondurma sepetlerinin dondurucudan çıkarılması

Dondurma sepetlerinin, yanlışlıkla çıkmalarını veya yere düşmelerini önleyen bir durdurma sınırı tertibatı vardır. Dondurucudan çıkarırken sepeti kendinize doğru çekin ve sonuna kadar çektikten sonra, ön kısmını yukarı kaldırarak sepeti çıkartın.

Geri yerleştirirken de, sepetin ön kısmını ha- fifçe kaldırarak buzdolabına yerleştirin. Ardın- dan sepetleri iterek yerlerine geri koyun.

Yararlı ipuçları ve bilgiler

Normal çalışma sesleri

• S o ğutucu, bobinler veya borular üzerinden pompalanırken, hafif bir çalkalanma ve fokurdama sesi duyabilirsiniz. Bu normaldir.
• Kompresör çalışırken soğutucu pompa-lanmaktadır ve bu işlem sırasında kompresörden bir fan çalışma sesi ile bir titreşim gürültüsü işitebilirsiniz. Bu normaldir.
• Termik genleşme, ani bir çatlama sesi işitmenize neden olabilir. Bu gayet doğaldır ve tehlikeli bir fiziksel olay değildir. Bu normaldir.
• Kompresör çalışmaya geçerken veya dururken, ısı ayarlayıcı mekanizmadan gelen hafif bir "klik" sesi işitebilirsiniz. Bu normaldir.

Enerji tasarrufuyla ilgili ipuçları

• Cihazın kapısını çok sık açmayın veya gerektiğinden daha uzun süre açık bırakmayın.
• Eğer ortam sıcaklığı yüksekse, Isı Ayar Düğmesi yüksek bir ayardadır ve cihaz tam doludur, kompresör devamlı çalışabilir ve bu da buharlaştırıcı devresinde karlanmaya veya buzlanmaya neden olabilir. Böyle bir durumda, otomatik buz çözme işleminin devreye girerek elektrik tüketiminden ta-sarruf sağlanması için Isı Ayar düğmesini daha düşük bir ayara getirin.

Taze yiyeceklerin soğutulmasıyla ilgili tavsiyeler

En iyi performansı elde etmek için:

• Sıcak yiyecekleri veya buharlaşan sıvıları buzdolabına koymayın
• Yiyecekleri kapatın veya sarın (özellikle keskin bir kokusu varsa)
• yiyecekleri, etrafında hava rahatça dolaşacak şekilde yerleştirin

Soğutma tavsiyeleri

Faydalı tavsiyeler:

Et (her türlü): polietilen torbalara koyun ve sebze çekmecesinin üstündeki cam rafa yerleştirin.

Güvenlik açısından, bu şekilde sadece bir veya iki gün muhafaza edin.

Hazır pişmiş yiyecekler, soğuk yemekler, vb: Bunlar, ağzı kapalı olmak suretiyle herhangi bir rafa yerleştirilebilir.

Meyve ve sebzeler: Bunlar iyice temizlenmeli ve temin edilmiş özel çekmecelere yerleştirilmelidir.

Tereyağı ve peynir: Bunlar, içine havanın mümkün olduğunca girmemesi için özel hava geçirmeyen kaplara konulmalı veya alümin-yum folyoya sarılmalı ya da polietilen torbala-ra konulmalıdır.

Süt şişeleri: Bunlar, ağızları kapaklı şekilde kapıdaki şişe raflarına yerleştirilmelidir.

Muzlar, patatesler, soğanlar ve sarımsaklar (paketli değilse), buzdolabına konulmamalıdır.

Dondurma tavsiyeleri

Birçok dondurma işleminde size yardımcı olacak bazı önemli tavsiyeler aşağıda verilmektedir:

• 24 saat içinde dondurulabilecek maksimum yiyecek miktarı. veri etiketinde belirtilmektedir;
• d o n d u r m a i şlemi 24 saat sürer. boyunca, dondurulmak üzere başka bir yiyecek konulmamalıdır;
• sadece birinci kalite, taze ve iyi temizlenmiş yiyecekleri dondurun;
• hızlı ve tamamen donmasını ve buzu eridikten sonra sadece tüketilecek miktarda tüketilebilmesini sağlamak için yiyecekleri küçük porsiyonlara bölün;
• yiyecekleri alüminyum folyoya veya polietilene sarın ve bu yaptığınız paketin hava geçirmez olduğundan emin olun;
• cihazın içindeki sıcaklığın yükselmesini önlemek için taze veya donmamış yiyecekle- rin önceden donmuş yiyeceklere temas etmesine izin vermeyin;

• yağsız yiyecekler yağlı yiyeceklere göre daha iyi ve daha uzun süre muhafaza edilir; tuz, yiyeceğin muhafaza ömrünü kısaltır;

• eğer su buzları dondurucu bölmesinden çıkarıldıktan hemen sonra tüketilirse, cilte soğuk yanıklarına neden olabilir;

• yiyeceklerin muhafaza sürelerini kontrol edebilmek amacıyla, her bir yiyecek paketinin üzerine dondurucuya konulma tarihini yazmanız tavsiye edilir;

Bu sire Dohmuş yiyeceklerin muhafazasıyla ilgili tavsiyeler

Bu cihazdan en iyi performansı elde etmek için, aşağıdaki noktalara dikkat etmelisiniz:

• piyasada donmuş halde satılan yiyecekle- rin satıcı tarafından uygun şekilde muhafa- za edilmiş olduğundan emin olun;
• donmuş yiyeceklerin, yiyecek mağazasından dondurucunuza mümkün olan en kısa sürede aktarılmasını sağlayın;
• cihazın kapısını çok sık açmayın veya kesinlikle gerekmedikçe açık bırakmayın.
• B u z ç ö z m e i şlemiğurıgalarıyecekler çabuk çözülür ve tekrar dondurulamaz.
• Yiyecek üreticisinin belirttiği muhafaza sürelerini aşmayın.

Bakım ve temizlik

Dikkat Herhangi bir bakım işlemi yapmadan önce, cihazın fişini prizden çekin.

Bu cihaz, soğutma devrelerinde hidrokarbonlar içermektedir; dolayısıyla bakım ve şarj işlemleri sadece yetkili teknisyenler tarafından yapılmalıdır.

Periyodik temizlik

Cihaz düzenli olarak temizlenmelidir:

• Cihazın iç kısmını ve aksesuarlarını ılık su ve biraz nötr sabun kullanarak temizleyin.
• Temiz ve kirden arınmış kalmalarını sağlamak için kapı contalarını düzenli olarak kontrol edip silerek temizleyin.
• İyice durulayın ve kurulayın.

Önemli Kabinin içerisindeki boruları ve/veya kabloları çekmeyin, oynatmayın veya zarar vermeyin.

Cihazın iç kısmını temizlemek için asla deterjanlar, aşındırıcı toz temizlik ürünleri, yüksek derecede kokulu deterjan veya cilalar kullanmayın, aksi halde yüzey zarar görebilir ve güçlü kötü bir koku oluşabilir.

Cihazın arka tarafındanki yoğusturucuyu (siyah ızgara) ve kompresörü bir fırça veya bir vakumlu temizlik cihazı ile temizleyin. Bu işlem, cihazın performansını artırır ve elektrik tüketimini azaltır.

Önemli Soğutma sistemine zarar vermemeye dikkat edin.

Birçok tescilli mutfak yüzeyi temizleyicisi, bu cihazda kullanılan plastik aksamlara zarar verici kimyasal maddeler içermektedir. Bu yüzden, cihazın dış kasasını sadece içine biraz deterjan eklenmiş ilık su ile temizlemenizi tavsiye ederiz.

Temizlikten sonra, cihazın fişini tekrar takın.

Buzdolabı buzunun çözülmesi

Soğutucu bölmesinin buharlaştırıcı devresindeki buzlar, normal çalışma esnasında motor kompresörü her durduğunda otomatik olarak giderilir. Buz çözme suyu bir kanal vasıtasıyla motor kompresörü üzerinden geçerek bu-

harlaştırıldığı yer olan cihazın arka tarafındani özel bir kaba boşaltılır.

Suyun taşmasını ve içerdeki yiyeceklerin üzerine damlamasını önlemek için, soğutucu bölmesi kanalının ortasındaki buz çözme suyu tahliye deliğinin periyodik olarak temizlenmesi önemlidir. Tahliye deliğine takılı halde bulunan özel temizleyiciyi kullanın.

Dondurucunun buzunun çözülmesi

Dondurucu raflarında ve üst bölmenin etrafında her zaman belirli bir miktarda buz (karlanma) olur.

Bu buzun/karın kalınlığı 3-5 mm.'ye ulaştığında dondurucunun buzunu eritin.

Buzu çıkartmak için, aşağıdaki işlemleri uygulayın:

• Cihazın fişini prizden çekin veya cihazı ka- patın
• Cihazın içindeki yiyecekleri çıkarın, birkaç kat gazete kağıdına sarın ve serin bir yere koyun
  • Dondurucu çekmecelerini çıkarın
• Çekmecelerin etrafına battaniye veya gazete kağıdı gibi bir yalıtıcı malzeme dolayın.

Buz çözme işlemi, buzdolabına, içinde sıcak su bulunan (kaynar su değil) kaplar konularak daha da hızlandırılabilir.

Servisi aramadan önce

Dikkat Sorunun kaynağınlı bulmaya çalışmadan önce, cihazın fişini prizden çekin.

Bu kılavuzda yazılı olmayan bir arıza teş- his işlemi sadece kalifiye bir elektrikçi ve- ya uzman bir kişi tarafından yapılmalıdır.

• Boşaltma kanalını dayalı konumundan gevşetin, çizimde gösterildiği gibi içeri doğru itin ve suyun toplanabileceği bir yer olarak en alt dondurucu çekmecesinin içine koyun.
• Buz çözülmeye başladığında, buzu dikkat-le kazıyarak çıkarın. Bunun için tahta veya plastik bir kazıma aleti kullanın.
• Buzun tamamı eriyince, kabini silerek temizleyin ve kurulayın, ardından boşaltma kanalını yerine geri yerleştirin.

- Kabini yeniden çalıştırın ve donmuş yiyecekleri yerine geri yerleştirin.

Cihazın birkaç saat boyunca termostat kontrol düğmesi en yüksek konumunda iken çalıştırılması önerilir, böylece cihaz yeterli muhafaza ısısına mümkün olan en kısa sürede ulaşır.

Önemli Buharlaştırıcıdaki buz/kar oluşumlarını asla metal nesnelerle kazımayın, aksi halde buharlaştırıcıya zarar verebilirsiniz. Eritme sürecini hızlandırmak için üretici tarafından önerilenin dışında mekanik bir alet veya başka suni bir yöntem kullanmayın. Buz çözme esnasında donmuş yiyecek paketlerinin sıcaklığının artması, bunların güvenli muhafaza ömrünü kısaltabilir.

Önemli Cihaz çalışırken bazı sesler çıkarıyor (kompresör ve dolaşım sesi). Bu bir arıza değil, cihazın normal çalışma şeklidir.

Sorun	Olası neden	Çözüm
Cihaz gürültüler çıkarıyor.	Cihaz doğru bir şekilde desteklenmemektedir.	Cihazın sabit durup durmadığını kontrol edin (dört ayağının dördü de zemine basıyor olmalıdır).
Kompresör devamlı çalışıyor.	Sıcaklık ayarı yanlış yapılmış ola-bilir.	Daha yüksek bir sıcaklık ayarlayın.
	Kapı doğru kapatılmamıştır.	"Kapının kapatılması" bölümüne bakın.
	Kapı çok sık açılmıştır.	Kapıyı gerektiğinden daha uzun süre açık bırakmayın.
	İçindeki yiyeceklerin sıcaklığı çok yüksektir.	Yiyecekleri koymadan önce sıcaklığının oda sıcaklığına düşmesini bekleyin.
	Oda sıcaklığı çok yüksektir.	Oda sıcaklığını düşürün.
Buzdolabının arka pane-linden su akıyor.	Otomatik buz çözme işlemi esnasında, buzlar arka panelde erir.	Bu normaldir.
Buzdolabının içine su akıyor.	Su çıkışı tıkanmıştır.	Su çıkışını temizleyin.
Cihazın içindeki yiyecekler suyun su toplayıcısına akmasını engelli-yordur.		Cihazın içindeki yiyecek ve kapla-rın, arka panele temas etmediğin-den emin olun.
Zemine su akıyor.	Erime suyu, kompresörün üstün-deki buharlaşma tablasına akmi-yordur.	Buharlaşma tablasına, erime suyu çıkışını takın.
Çok fazla karlanma ve buz var.	Yiyecekler düzgün bir şekilde pa-ketlenmemiştir.	Yiyecekleri daha iyi paketleyin.
	Kapı doğru kapatılmamıştır.	"Kapının kapatılması" bölümüne bakın.
	Sıcaklık ayarı yanlış yapılmış ola-bilir.	Daha yüksek bir sıcaklık ayarlayın.
Cihazın içindeki sıcaklık çok düşük.	Sıcaklık ayarı yanlış yapılmış ola-bilir.	Daha yüksek bir sıcaklık ayarlayın.
Cihazın içindeki sıcaklık çok yüksek.	Sıcaklık ayarı yanlış yapılmış ola-bilir.	Daha düşük bir sıcaklık ayarlayın.
	Kapı doğru kapatılmamıştır.	"Kapının kapatılması" bölümüne bakın.
	İçindeki yiyeceklerin sıcaklığı çok yüksektir.	Yiyecekleri koymadan önce sıcak-lığını oda sıcaklığına düşmesini bekleyin.
Cihaza aynı anda birçok yiyecek konulmuştur.		Aynı anda daha az yiyecek koyun.
Buzdolabının içindeki sıcaklık çok yüksek.	Cihazda soğuk hava devridaimi yoktur.	Cihazda soğuk hava devridaimi ol-duğundan emin olun.
Dondurucunun sıcaklığı çok yüksek.	Yiyecekler birbirine çok yakındır.	Yiyecekleri, soğuk hava devridai-mine izin verecek şekilde yerleştirin.
Cihaz çalışmıyor.	Cihazın elektriği kapalıdır.Cihazın fişi prize doğru bir şekilde takılı değildir.	Cihazı açın.Fişi prize doğru bir şekilde takın.
Cihaza elektrik gelmiyordur.	Priz-de elektrik yoktur.	Prize başka bir elektrikli cihazı ta- kın. Kalifiye bir elektrikçi çağırın.
Lamba çalışmıyor.	Lamba arızalıdır.	"Lambanın değiştirilmesi" bölümü- ne bakın.

Eğer yukarıdaki kontrolleri yaptıktan sonra cihazınız hala düzgün çalışmıyorsa, yetkili servisinize başvurun.

Lambanın değiştirilmesi

Lambayı değiştirmek için aşağıdakikeri yapın:

1. Cihazın elektrik beslemesini kesin.
2. Lambanın kapağını tutan vidayı sökün.
3. Hareketli kısmı şekilde gösterildiği gibi bastıarak yerinden çıkarın.
4. Lambayı, aynı güçteki bir yenisi ile değiştirin (maksimum güç, ampul kapağının üzerinde gösterilmektedir).
5. Lambanı kapağını yerine takın.
6. Lambanın kapağını tutan vidayı yerine vidalayın.
7. Cihazı tekrar çalıştırın.
8. Kapısını açın ve işiğin yanıp yanmadığına bakın.

Kapının kapatılması

1. Kapı contalarını temizleyin.
2. Gerekirse kapıyı ayarlayın. "Montaj" bölü- müne bakın.
3. Gerekirse sorunlu kapı contalarını değiştiriniz. Yetkili Servisle temasa geçiniz.

Teknik veriler

ERB29033X		ERB29033W	ERB34033X ERB34033W	ERB36033X ERB36033W	ERB40033X ERB40033W
Boyut
	Yükseklik	1540 mm.	1750 mm.	1850 mm.	2010 mm.
	Genişlik	595 mm.	595 mm.	595 mm.	595 mm.
	Derinlik	632 mm.	632 mm.	632 mm.	632 mm.
Başlatma süresi		20 sa.	20 sa.	20 sa.	20 sa.

Teknik bilgiler, cihazın iç sol tarafından bilgi etiketinde ve enerji etiketinde belirtilmektedir.

Montaj

Güvenliğiniz ve cihazın doğru çalışması için, cihazı monte etmeden önce "Güvenlik bilgileri" bölümünü okuyun.

Konumlandırma

Bu cihazı, ortam sıcaklığının cihazın bilgi etiketinde belirtilen iklim sınıfına uygun olduğu bir yere monte ediniz:

İklim sınıfı	Ortam sıcaklığı
SN	+10°C ile + 32°C arası
N	+16°C ile + 32°C arası
ST	+16°C ile + 38°C arası
T	+16°C ile + 43°C arası

Yer

Cihaz kalorifer, ısıtıcı kazan, doğrudan güneş ışığı gibi ısı kaynaklarından yeterince uzağa monte edilmelidir. Havanın, kabinin arka tarafında rahatça devridaim yapabildiğinden emin olun. En iyi performansı elde etmek için, eğer cihaz bir asma tavan altına monte edilmişse, cihaz kabininin üstü ile duvar arasındaki boşluk en az 100 mm. olmalıdır. Bununla birlikte, ideal olarak cihaz asma tavanlar altına yerleştirilmemelidir. Kabinin altındaki ayarlanabilir ayakların biri veya daha fazlası kullanılarak doğru düzlemsellik elde edilir.

Uyarı Cihazın fişini elektrik prizinden çekebilmek mümkün olmalıdır; dolayısıyla fiş, cihaz kurulumundan sonra kolay erişilebilir olmalıdır.

Cihazın fişini prize takmadan önce, bilgi etiketinde yazılı voltaj ve frekans değerlerinin evinizin elektrik beslemesi ile aynı olduğundan emin olun.

Cihaz topraklanmalıdır. Elektrik kablosunun fisi bu amaca yönelik olarak bir kontak ile donatılmıştır. Eğer evin elektrik prizi topraklı değilse, yürürlükteki kanunlara uygun olarak ve bir uzman teknisyene danışarak cihazı ayrı bir toprak hattına bağlayın.

Üretici firma, yukarıda belirtilen güvenlik önlemlerine uyulmaması halinde sorumluluk kabul etmez.

Bu cihaz, E.E.C. yönergeleri ile uyumludur.

Arka aralayıcılar

Belgelerin içinde bulunduğu torbada, şekilde gösterildiği gibi takılması gereken iki aralayıcı tampon bulunmaktadır.

Vidaları gevşetin ve aralayıcıyı vida başının altına takın, daha sonra vidaları geri sıkın.

Cihaz yerleştirilirken düz bir seviyede dur- duğundan emin olun. Bunun için cihazın ön alt kısmındaki iki ayarlanabilir ayaktan yarar- lanın.

Raf tutucuların çıkartılması

Cihazınız, nakliye esnasında rafların sabit durmasını sağlayan raf tutucular ile donatılmıştır. Bunları çıkartmak için:

1. Raf tutucularını ok (A) yönünde kaydırın.
2. Rafı arka tarafından kaldırın ve serbest kalana kadar öne doğru (B) itin.
3. Tutucuları (C) çıkartın.

Kapı açılma yönünün değiştirilmesi

Uyarı Herhangi bir işlem yapmadan önce, cihazın fişini prizden çekiniz.

Önemli Aşağıdaki işlemlerin gerçekleştirilmesi esnasında, cihazın kapılarını sağlam bir şekilde tutacak bir kişi ile birlikte çalışmanızı tavsiye ederiz.

Kapının açılma yönünü değiştirmek için, aşağıdaki işlemleri yapınız:

1. Kapıyı açınız. Orta menteşeyi (m2) sökünüz. Plastik aralayıcıyı (m1) çıkarınız.

1. Kapıları çıkarınız.

2. Bir alet yardımıyla kapağı (b1) çıkarınız. Alt menteşe pimini (b2) sökünüz, aralayıcıyı (b3) çıkarınız ve bunları karşı tarafa takınız.

3. Kapağı (b1) tekrar karşı taraftaki kısma takınız.

1. Durdurucuları çıkarınız (1) ve kapıların karşı tarafına alınız.

1. Üst menteşe pimini (t1) gevşetiniz ve karşı tarafa vidalayınız.

1. Orta menteşenin sol kapak pimini (m3, m4) çıkarınız ve karşı tarafa alınız.

2. Orta menteşenin pimini (m5) alt kapının sol deliğine takınız.

3. Alt kapıyı, alt menteşe pimi (b2) üzerine tekrar takınız.

4. Üst kapıyi, üst menteşe pimine (t1) takınız.
5. Üst kapıyı, her iki kapıyı hafifçe meyllendirerek orta menteşe pimi (m5) üzerine yeniden takınız.
6. Orta menteşeyi (m2) yeniden sıkınız. Orta menteşenin altına takılı olan plastik aralayıcıyı (m1) unutmayınız. Kapıların kenarlarının cihazın yan kenarına paralel olduğundan emin olunuz.

7. Cihazı yeniden konumlandırıp düzlem- selliğini ayarlayınız, en az dört saat bek- leyiniz ve daha sonra cihazın fişini tekrar prize takınız.
   Aşağıdaki hususlardan emin olmak için son bir kontrol yapınız:

8. Tüm vidalar sıkılmış olmalıdır.

9. Miknatisli conta, kabine yapışık olmalıdır.
10. Kapı düzgün bir şekilde açılmalı ve kapanmalıdır.

Eğer ortam sıcaklığı soğuk ise (kış mevsimi gibi), conta kabine tam olarak oturmayabilir. Böyle bir durumda, contaların doğal olarak oturmasını bekleyiniz veya ilgili kısmı normal bir saç kurutucu makinesi ile ısıtarak bu süreci hızlandırınız.

Yukarıda belirtilen işlemleri yapmak istememeniz halinde, size en yakın Yetkili Servise başvurunuz. Yetkili servis uzmanı, masrafi si ze ait olmak üzere kapı açılma yönünü değiştirme işlemini yapacaktır.

Çevreyle ilgili bilgiler

Ürünün ya da ambalajının üzerindeki simgesi, bu ürünün normal ev çöpü gibi atılmayıp, elektrik ve elektronik cihazların geri dönüşüm için verildiği özel toplama noktalarından birine verilmesi gerektiğini belirtir. Bu ürünün doğru şekilde imha edilmesine katkıda bulunmakla hem çevreyi, hem de çevrenizdekilerin sağlığını korumuş

olursunuz. Yanlış şekilde imha ise hem çevreye hem sağlığa zararlıdır. Bu ürünün geri dönüşümüne ilişkin daha ayrıntılı bilgileri belediyenizden, çöp dairenizden veya ürünü satın almış olduğunuz bayiden edinebilirsiniz.

EEE Yönetmeliğine Uygundur.

www.electrolux.com

www.electrolux.kz
