ERB 29033 X - Refrigerador ELECTROLUX - Manual de utilização gratuito

Tipo de produto	Geladeira (refrigerador) com freezer
Marca	Electrolux
Modelo	ERB 29033 X
Dimensões (altura × largura × profundidade)	1540 mm × 595 mm × 632 mm
Tempo de reinício	20 horas
Classe climática	SN, N, ST, T (10 °C a 43 °C)
Alimentação elétrica	220-240 V, 50 Hz
Refrigerante	Isobutano (R600a)
Funções principais	Regulagem de temperatura, prateleiras móveis, prateleira para garrafas, gaveta Fresh Zone, cestos de congelação
Descongelação	Automática no refrigerador; manual no freezer (quando a camada de gelo atingir 3-5 mm)
Manutenção e limpeza	Limpeza interna com água morna e sabão neutro; limpar condensador e compressor com escova ou aspirador
Segurança	Proteção infantil, isobuteno inflamável, não utilizar objetos metálicos para remover gelo
Peças sobressalentes	Apenas peças originais através de centro de assistência autorizado
Informações gerais	Manual de utilizador disponível em PDF; reversibilidade da porta possível

Perguntas frequentes - ERB 29033 X ELECTROLUX

Como ligar e desligar o aparelho?

Para ligar, insira a ficha na tomada e rode o regulador de temperatura para uma definição média. Para desligar, rode o regulador para a posição "O".

O que fazer se o aparelho não funcionar?

Verifique se o aparelho está ligado, se a ficha está corretamente inserida e se há tensão na tomada. Se o problema persistir, contacte um eletricista qualificado.

Como regular a temperatura?

Gire o regulador de temperatura: para definições inferiores (menos frio), para definições superiores (mais frio). Uma definição média é normalmente a mais adequada.

Por que há água a escorrer na placa traseira do refrigerador?

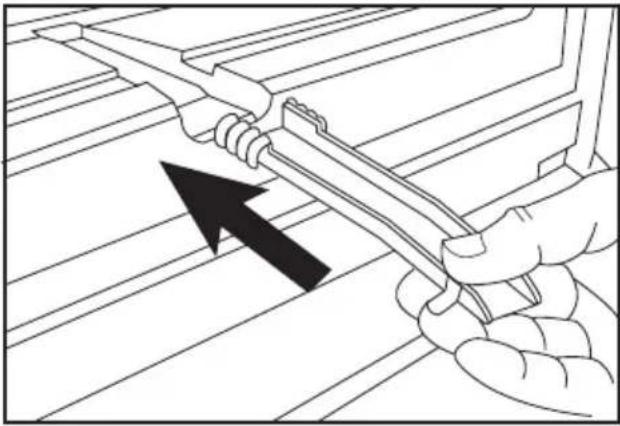

Durante a descongelação automática, o gelo derrete na placa traseira. Isto é normal. Se a água escorrer para o interior, limpe a saída de água.

Como descongelar o congelador?

Quando a camada de gelo atingir 3-5 mm, desligue o aparelho, retire os alimentos e as gavetas. Coloque tigelas com água quente (não a ferver) para acelerar. Nunca use objetos metálicos.

O que significa o som de gorgolejar?

É o som normal do refrigerante a circular nas tubagens. Outros sons como clique do termóstato ou estilhaçar da dilatação térmica também são normais.

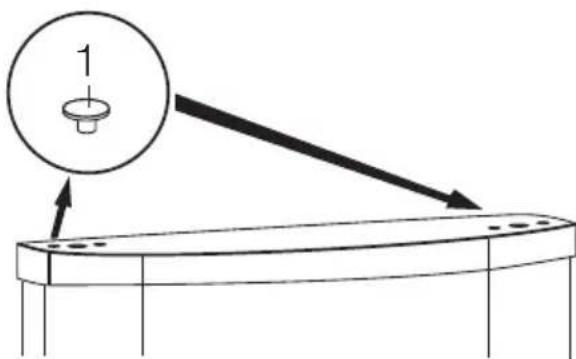

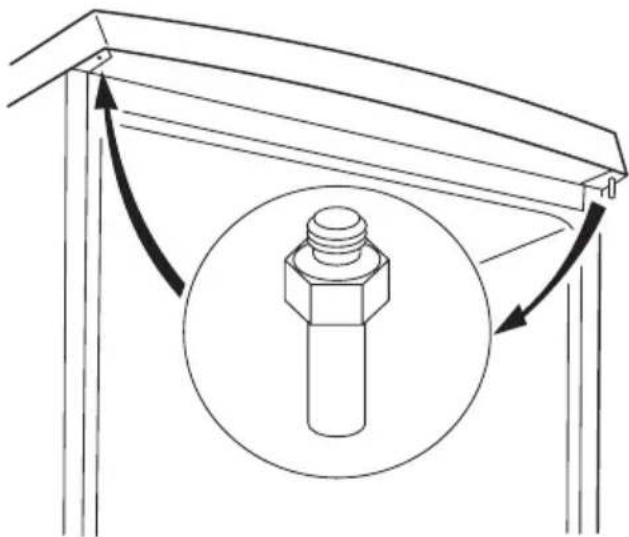

Como inverter o sentido de abertura da porta?

Desligue o aparelho, remova a ficha. Siga as instruções do manual para desapertar as dobradiças e recolocar os pinos no lado oposto. Recomenda-se pedir ajuda a outra pessoa.

Qual a quantidade máxima de alimentos que posso congelar em 24 horas?

A quantidade máxima está indicada na placa de dados do aparelho. Normalmente, o processo de congelação demora 24 horas e não se devem adicionar mais alimentos durante esse período.

Como limpar o interior do refrigerador?

Use água morna e sabão neutro. Evite detergentes abrasivos, pós ou ceras. Seque bem antes de ligar novamente. Limpe o condensador (grelha preta) com escova ou aspirador.

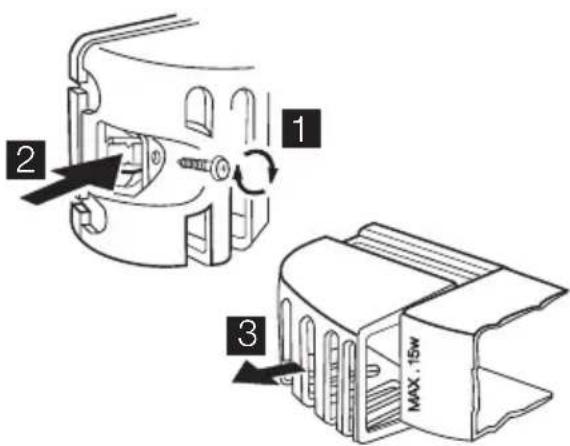

O que fazer se a lâmpada não acender?

Feche e abra a porta para verificar se está no modo de espera. Se não funcionar, desligue o aparelho, desaperte o parafuso da cobertura, substitua a lâmpada por uma de potência igual (indicada na cobertura) e religue.

MANUAL DE UTILIZADOR ERB 29033 X ELECTROLUX

Saiba mais sobre a nossa filosofia em www.electrolux.com

Índice

Informações de segurança 2

Funcionamento 4

Primeira utilização 5

Utilização diária 5

Sugestões e conselhos úteis 7

Manutenção e limpeza 8

O que fazer se... 10

Dados técnicos 12

Instalação 12

Preocupações ambientais 15

Sujeito a alterações sem aviso prévio

Informações de segurança

Para a sua própria segurança e para garantir uma utilização correcta, antes de instalar e usar o aparelho pela primeira vez, leia atentamente este manual do utilizador, incluindo as suas sugestões e advertências. Para evitar erros e acidentes desnecessários, é importante que todas as pessoas que utilizam o aparelho conheçam o seu funcionamento e as características de segurança. Guarde estas instruções e certifique-se de que elas acompanham o aparelho em caso de transferência ou venda, para que todos os que venham a usá-lo estejam devidamente informados quanto à sua utilização e segurança. Para sua segurança e da propriedade, guarde as precauções destas instruções de utilização, uma vez que o fabricante não é responsável pelos danos causados por omissão.

Segurança para crianças e pessoas vulneráveis

- Este aparelho não se destina a ser utilizado por pessoas (incluindo crianças) com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento, excepto se lhes tiver sido dada supervisão ou instrução relativa à utilização do aparelho por uma pessoa responsável pela sua segurança.

As crianças devem ser vigiadas para assegurar que não brincam com o aparelho.

• Mantenha todas as embalagens fora do alcance das crianças. Existe o risco de asfixia.
• Se eliminar o aparelho retire a ficha da tomada, corte o cabo eléctrico (o mais perto do aparelho possível) e retire a porta para

evitar que crianças a brincar sofram choques eléctricos ou se fechem dentro do aparelho.

- Se este aparelho, com vedantes de porta magnéticos for substituir um aparelho mais velho com fecho de mola (lingueta) na porta ou tampa, certifique-se de que o fecho de mola está desactivado antes de eliminar o velho aparelho. Tal irá evitar que se torne numa armadilha fatal para uma criança.

Segurança geral

Cuidado Mantenha as aberturas de ventilação sem obstruções.

• O aparelho tem como objectivo guardar alimentos e/ou bebidas numa casa normal, como explicado neste manual de instruções.
• Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação.
• Não utilize outros aparelhos eléctricos (tais como máquinas de fazer gelados) dentro dos aparelhos de refrigeração, a não ser que sejam aprovados para este fim pelo fabricante.
• Não danifique o circuito refrigerante.

- O refrigerante isobutano (R600a) está contido no circuito refrigerante do aparelho, um gás natural com um alto nível de compatibilidade ambiental, que é, no entanto, inflamável.

Durante o transporte e a instalação do aparelho, certifique-se de nenhum dos componentes do circuito refrigerante está danificado.

Se o circuito refrigerante se danificar:

- evite chamas livres e fontes de ignição

- ventile totalmente a divisão onde o aparelho se encontra

- É perigoso alterar as especificações ou efectuar qualquer tipo de alteração neste produto. Quaisquer danos no cabo poderão provocar um curto-circuito, incêndio e/ou choque eléctrico.

Advertência Qualquer componente eléctrico (cabo de alimentação, ficha, compressor) tem de ser substituído por um técnico certificado ou um técnico qualificado.

1. Não deve colocar extensões no cabo de alimentação.
2. Certifique-se de que a ficha não está esmagada ou danificada pela parte traseira do aparelho. Uma ficha esmagada ou danificada pode sobreaquecer e causar um incêndio.
3. Certifique-se de que consegue alcançar a ficha do aparelho.
4. Não puxe o cabo de alimentação.
5. Se a tomada da ficha de alimentação estiver solta, não introduza a ficha de alimentação. Existe um risco de choque eléctrico ou incêndio.
6. Não deve utilizar o aparelho sem a tampa da lâmpada 1) iluminação interior.

- Este aparelho é pesado. Tenha cuidado quando o deslocar.

- Não retire nem toque nos itens do compartimento do congelador se estiver com as mãos molhadas, pois pode causar abrasões na pele ou queimaduras de gelo.

- Evite a exposição prolongada do aparelho à luz solar directa.

Utilização diária

• Não coloque panelas quentes nas partes de plástico do aparelho.
• Não guarde gases ou líquidos inflamáveis no aparelho, porque podem explodir.
• Não coloque alimentos directamente contra a saída de ar na ventilação traseira. 2)
• Depois de descongelados, os alimentos não devem ser recongelados.
• Guarde alimentos congelados pré-embalados de acordo com as instruções do fabricante do alimento congelado.
• As recomendações de armazenamento dos fabricantes do aparelho devem ser estritamente cumpridas. Consulte as respectivas instruções.
• Não coloque bebidas gaseificadas dentro do congelador, uma vez que cria pressão no recipiente, podendo fazer com que expluda, provocando danos no aparelho.
• Os gelados de gelo podem provocar queimaduras de gelos se forem consumidos imediatamente depois de retirados do aparelho.

Limpeza e manutenção

• Antes da manutenção, desligue o aparelho e retire a ficha da tomada. Se não conseguir alcançar a tomada, corte a fonte de alimentação.
• Não limpe o aparelho com objectos de metal.
• Não utilize objectos afiados para remover o gelo do aparelho. Utilize um raspador de plástico.
• Inspeccione regularmente o orifício de descarga do frigorífico para presença de água descongelada. Se necessário, limpe o orifício de descarga. Se o orifício estiver bloqueado, a água irá acumular na parte inferior do aparelho.

Instalação

Importante Para efectuar a ligação eléctrica, siga atentamente as instruções fornecidas nos parágrafos específicos.

• Desembale o aparelho e verifique se existem danos. Não ligue o aparelho se estiver danificado. Em caso de danos, informe imediatamente o local onde o adquiriu. Nese caso, guarde a embalagem.
• É recomendável aguardar pelo menos duas horas antes de ligar o aparelho, para permitir que o óleo regresse ao compres-sor.

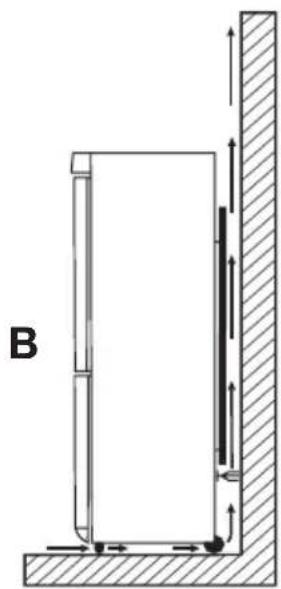

• Assegure uma circulação de ar adequada à volta do aparelho, caso contrário pode provocar sobreaquecimento. Para garantir uma ventilação suficiente, siga as instruções relevantes para a instalação.
• Sempre que possível, a traseira do aparelho deve ficar virada para uma parede para evitar toques nas partes quentes (compressor, condensador) e possíveis queimaduras.
• Não coloque o aparelho perto de radiadores ou fogões.
• Certifique-se de que a ficha de alimentação fica acessível após a instalação do aparelho.
• Ligue apenas a uma fonte de água potável. ³⁾

Assistência

• Quaisquer trabalhos eléctricos necessários para a assistência da máquina devem ser efectuados por um electricista qualificado ou pessoa competente.
• Este aparelho deve ser reparado por um Centro de assistência autorizado, o qual deverá utilizar apenas peças originais.

Protecção ambiental

Este aparelho não contém gases que possam danificar a camada de ozono, tanto no circuito refrigerante como nos materiais de isolamento. O aparelho não deverá ser eliminado juntamente com o lixo doméstico. A espuma de isolamento contém gases inflamáveis: o aparelho deverá ser eliminado de acordo com as normas aplicáveis que pode obter junto das autoridades locais. Evite danificar a unidade de arrefecimento, especialmente na parte traseira, perto do permutador de calor. Os materiais utilizado neste aparelho marcados pelo símbolo são recicláveis.

Funcionamento

Ligar

Introduza a ficha na tomada.

Rode o regulador de temperatura no sentido dos ponteiros do relógio para uma definição média.

Desligar

Para desligar o aparelho, rode o regulador de temperatura para a posição "O".

Regulação da temperatura

A temperatura é regulada automaticamente. Para utilizar o aparelho, proceda do seguinte modo:

- rode o regulador de temperatura para definições inferiores para obter a frescura mínima.

- rode o regulador de temperatura para definições superiores para obter a frescura máxima.

Normalmente, uma definição média é a mais adequada.

No entanto, a definição exacta deve ser escolhida tendo em conta que a temperatura dentro do aparelho depende da:

• temperatura ambiente
• frequência de abertura da porta
• quantidade de alimentos conservados
• localização do aparelho.

Importante Se a temperatura ambiente for alta ou se o aparelho estiver completamente cheio e estiver definido para as temperaturas mais baixas, pode funcionar continuamente causando a formação de gelo na parede de fundo. Neste caso, o selector tem de estar definido para uma temperatura mais elevada para permitir descongelação automática e, por isso, consumo de energia reduzido.

Primeira utilização

Limpeza do interior

Antes de utilizar o aparelho pela primeira vez, limpe o interior e todos os acessórios internos com água morna e sabão neutro de modo a remover o cheiro típico de um produto novo, de seguida seque minuciosamente.

Utilização diária

Congelação de alimentos frescos

O compartimento congelador é adequado para a congelação de alimentos frescos e para a conservação a longo prazo de alimentos congelados e ultracongelados. Para congelar alimentos frescos não é necessário alterar a definição média.

No entanto, para uma operação de conge- lação mais rápida, rode o regulador de tem- peratura para definições superiores para ob- ter a frescura máxima.

Importante Nesta condição, a temperatura do compartimento do congelador pode descer abaixo dos 0°C. Se isto ocorrer reinicie o regulador de temperatura para uma definição mais quente.

Coloque os alimentos frescos a serem con- gelados no compartimento superior.

Armazenamento de alimentos congelados

Quando ligar pela primeira vez ou após um período sem utilização, antes de colocar os produtos no compartimento, deixe o aparelho em funcionamento durante no mínimo 2 horas nas definições mais elevadas.

Importante Em caso de descongelação acidental, por exemplo, devido a falta de electricidade, se a alimentação estiver desligada por mais tempo que aquele mostrado na tabela de características técnicas em "tempo de reinício", os alimentos descongelados têm de ser consumidos rapidamente ou cozinhados imediatamente e depois, novamente congelados (depois de arrefecerem).

Descongelação

Os alimentos congelados, antes de serem utilizados, podem ser descongelados no compartimento do frigorífico ou à tempera-

Importante Não utilize detergentes ou pós abrasivos, pois estes danificam o acabamento.

tura ambiente, dependendo do tempo dis- ponível para esta operação.

Os pedaços pequenos podem mesmo ser cozinhados ainda congelados, directamente do congelador: neste caso, a confecção irá demorar mais.

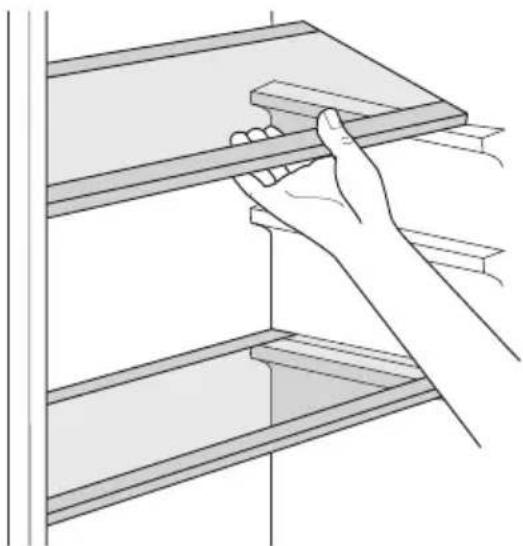

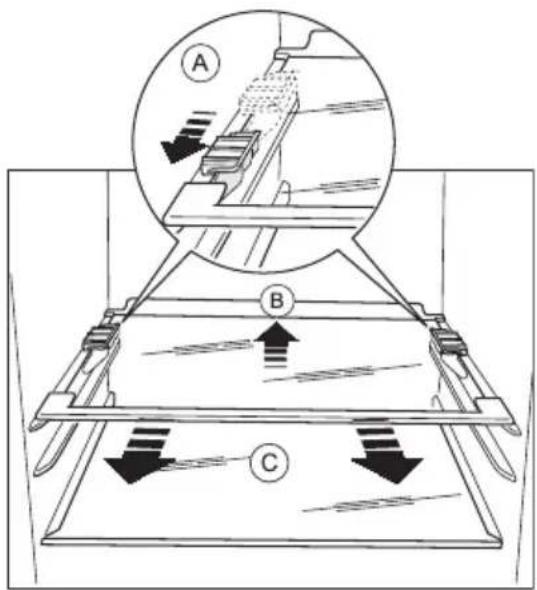

Prateleiras móveis

As paredes do frigorífico estão equipadas com uma série de guias de modo a que as prateleiras possam ser posicionadas como quiser.

Prateleira para garrafas

Coloque as garrafas (com a abertura para a frente) na prateleira pré-posicionada.

Importante Se a prateleira estiver colocada na horizontal coloque apenas garrafas fechadas.

Esta prateleira suporte para garrafas pode ser inclinada para poder armazenar garrafas que já tenham sido abertas. Para tal, puxe a prateleira para cima para que possa rodar para cima e ser colocada no nível seguinte em cima.

Posicionar as prateleiras da porta

Para permitir o armazenamento de embalagens de alimentos de vários tamanhos, as prateleiras da porta podem ser colocadas a diferentes alturas.

Para fazer estes ajustes, proceda do seguinte modo:

puxe gradualmente a prateleira na direcção das setas até se soltar, de seguida, reposição como quiser.

O compartimento Caixa fresca é adequado para guardar alimentos frescos como peixe, carne, marisco, porque a temperatura é mais baixa aqui do que no resto do frigorífico. Está colocada na parte inferior do frigorífico, directamente acima da gaveta dos vegetais. Se pretender retirar o compartimento Caixa fresca, efectue estes passos:

1. Abra a porta do frigorífico o máximo possível. Se não conseguir abrir a porta a um ângulo de 180º devido a um batente ou outro objecto, retire a prateleira de garrafas da porta.
2. Puxe a gaveta até ao batente.
3. Levante ligeiramente a parte dianteira da gaveta.
4. Retire a gaveta do suporte.
5. Levante a parte traseira do suporte do respectivo alojamento.
6. Puxe a estrutura.
7. Retire a estrutura do suporte.

Para colocar o compartimento Caixa fresca na posição inicial, efectue os passos acima na sequência inversa.

Sugestões e conselhos úteis

Sons de funcionamento normais

• Poderá um ouvir um som de gorgolejar téneu quando o refrigerante estiver a ser bombeado através das bobinas ou tubagens. Isto está correcto.
• Quando o compressor está ligado, o refrigerante está a ser bombeado e ouvirá um som surdo e um ruído pulsante proveniente do compressor. Isto está correcto.
• A dilatação térmica poderá provocar um ruído repentino de estilhaçar. É natural e não constitui um fenómeno físico perigoso. Isto está correcto.
• Quando o compressor ligar e desligar, ouvirá um "clique" ténue no regulador da temperatura. Isto está correcto.

Conselhos para poupar energia

- Não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.

Remover os cestos de congelação do congelador

Os cestos de congelação têm um batente limitador para evitar a sua remoção acidental ou queda. Quando necessitar de o retirar do congelador, puxe o cesto para si e, ao atingir o batente, incline a frente para cima para retirar o cesto.

Para voltar a colocá-lo, levante ligeiramente a frente do cesto para o introduzir no congelador. Assim que passar pelos batentes, empurre os cestos para a sua posição.

- Se a temperatura ambiente for alta e o regulador de temperatura se encontrar na definição de baixa temperatura com o aparelho completamente cheio, o compressor pode funcionar continuamente, causando gelo no evaporador. Se isto acontecer, coloque o regulador de temperatura em definições mais quentes, para permitir a descongelação automática, poupando assim no consumo de electricidade.

Conselhos para a refrigeração de alimentos frescos

Para obter o melhor desempenho:

• não guarde alimentos quentes ou líquidos que se evaporam no frigorífico
• cubra ou embrulhe os alimentos, particularmente se tiverem um cheiro forte

- posicione os alimentos de modo a que o ar possa circular livremente em redor

Conselhos para a refrigeração

Conselhos úteis:

Carne (todos os tipos) : embrulhe em sacos de politeno e coloque na prateleira de vidro acima da gaveta de vegetais.

Por motivos de segurança, guarde desta forma por um dia ou dois no máximo.

Alimentos cozinhados, pratos frios, etc: estes devem estar cobertos e podem ser colocados em qualquer prateleira.

Fruta e vegetais: estes devem ser minuciosamente limpos e colocados nas gavetas especiais fornecidas.

Manteiga e queijo: estes devem ser colocados em recipientes herméticos especiais ou embrulhados em folha de alumínio ou sacos de politeno para excluir o máximo de ar possível.

Garrafas de leite: estas devem ter uma tampa e devem ser armazenadas na prateleira de garrafas na porta.

Bananas, batatas, cebolas e alho, se não estiverem embalados, não devem ser guardados no frigorífico.

Conselhos para a congelação

Para o ajudar a tirar partido do processo de congelação, eis alguns conselhos importantes:

• a quantidade máxima de alimentos que pode ser congelada em 24h. está mostrada na placa de dados;
• O processo de congelamento demora 24 horas. Não devem ser adicionados mais alimentos para congelação durante este período;
• congele apenas alimentos de alta qualidade, frescos e extremamente limpos;
• Prepare os alimentos em pequenas quantidades para permitir que sejam rápida e

Manutenção e limpeza

Cuidado Retire a ficha da tomada antes de efectuar qualquer operação de manutenção.

Este aparelho contém hidrocarbonetos na sua unidade de arrefecimento; a manutenção e a recarga devem, por isso, ser efectuadas exclusivamente por técnicos autorizados.

completamente congeladas e para tornar possível subsequentemente descongelar apenas a quantidade necessária;

• embrulhe os alimentos em folha de alumínio ou politeno e certifique-se de que as embalagens são herméticas;
• Não permita que os alimentos frescos e descongelados entrem em contacto com os alimentos já congelados, evitando assim o aumento de temperatura dos alimentos congelados;
• os alimentos sem gordura são melhores para armazenar que os alimentos com gordura; o sal reduz o tempo de armazenamento dos alimentos;
• a água congela. Se for consumida imedia-tamente após a remoção do compartimento do congelador, poderá causar queimaduras de gelo na pele;
• é aconselhável que anote a data de con-gelação em cada embalagem individual para permitir que saiba o tempo de arma-zenamento.

Conselhos para o armazenamento de alimentos congelados

Para obter o melhor desempenho deste aparelho, deve:

• certificar-se de que os alimentos congelados comercialmente foram armazenados adequadamente pelo vendedor;
• ter a certeza que os alimentos congelados são transferidos do supermercado para o congelador no tempo mais curto possível;
• não abra muitas vezes a porta nem a deixe aberta mais tempo do que o necessário.
• Uma vez descongelados, os alimentos degradam rapidamente e não podem tornar a ser congelados.
• Não exceda o período de armazenamento indicado pelo fabricante de alimentos.

Limpeza periódica

O equipamento tem de ser limpo regularmente:

• limpe o interior e os acessórios com água morna e sabão neutro.
• verifique regularmente os vedantes de porta e limpe-os para se certificar de que estão limpos e sem resíduos.
• lave e seque minuciosamente.

Importante Não puxe, desloque nem danifique quaisquer tubos e/ou cabos dentro do armário.

Nunca utilize detergentes, pós abrasivos, produtos de limpeza muito perfumados ou cera de polir para limpar o interior, pois isto irá danificar a superfície e deixar um odor for- te.

Limpe o condensador (grelha preta) e o compressor no fundo do aparelho com uma escova ou um aspirador. Esta operação irá melhorar o desempenho do aparelho e poupar o consumo de electricidade.

Importante Tenha cuidado para não danificar o sistema de arrefecimento.

Muitos agentes de limpeza de superfícies de cozinhas contêm químicos que podem ata- car/danificar os plásticos usados neste apa- relho. Por esta razão é aconselhável que a estrutura exterior deste aparelho seja limpa apenas com água morna com um pouco de solução de limpeza adicionada.

Após a limpeza, volte a ligar o equipamento à tomada de alimentação.

Descongelar o frigorífico

O gelo é automaticamente eliminado do evaporador do compartimento do frigorífico sempre que o compressor de motor pára, durante a utilização normal. A água resultante da descongelação é descarregada por um canal para um recipiente especial, colocado na parte traseira por cima do aparelho, sobre o compressor de motor, onde evapora. É importante limpar periodicamente o orifício de descarga da água resultante da descongelação no centro do canal do compartimento do frigorífico para evitar que um fluxo excessivo de água pingue sobre os alimentos. Utilize o agente de limpeza fornecido, que irá encontrar já inserido no orifício de descarga.

Vai sempre formar-se uma certa quantidade de gelo nas prateleiras do congelador e em redor do compartimento superior.

Descongele o congelador quando a camada de gelo atingir uma espessura de cerca de 3-5 mm.

Para remover o gelo, execute estes passos:

• retire a ficha da tomada ou desligue o aparelho
• retire os alimentos armazenados, envolva-os em várias páginas de jornal e coloque-os num local frio
  • retire as gavetas do congelador
  • coloque material isolante à volta das gavetas, p. ex. cobertores ou jornais.

Pode acelerar a descongelação colocando tigelas com água quente (não a ferver) no congelador.

- Solte o canal de drenagem da posição de repouso, puxe-o de acordo com a ilustração e coloque-o no fundo do congelador onde a água pode acumular

- raspe com cuidado o gelo quando começar a descongelar. Use um raspador de madeira ou de plástico

- quando o gelo tiver derretido todo, limpe e seque o congelador e volte a colocar o canal de drenagem no respectivo local.

- ligue o aparelho e volte a colocar os alimentos congelados.

Recomenda-se deixar o aparelho a funcionar durante algumas horas na posi-

ção mais alta do termóstato para que a temperatura de armazenamento adequada seja atingida o mais rápido possível.

Importante Nunca utilize ferramentas de metal pontiagudas para raspar o gelo do evaporador, pois pode danificá-lo. Não utilize um dispositivo mecânico ou qualquer meio artificial para acelerar o processo de descongelação além daqueles recomendados pelo fabricante. Um aumento de temperatura das embalagens de alimentos congelados, durante a descongelação, pode encurtar a vida útil de armazenamento.

O que fazer se...

Cuidado Antes da resolução de problemas, retire a ficha da tomada. A resolução de problemas que não se encontram no manual só deve ser efectuada por um electricista qualificado ou uma pessoa competente.

Importante Existem alguns ruídos durante a utilização normal (compressor, circulação de refrigerante).

Problema Possível	causa Solução
O aparelho faz barulho.	O aparelho não está apoiado cor-rectamente.	Verifique se o aparelho está estável (os quatro pés devem estar no chão).
O compressor funciona continuamente.	O regulador da temperatura pode estar mal definido.	Defina uma temperatura mais ele-vada.
A porta não está fechada correc-tamente.		Consulte "Fechar a porta".
	A porta foi aberta muitas vezes.	Não mantenha a porta aberta mais tempo do que o necessário.
A temperatura do produto está muito alta.		Deixe que a temperatura do pro-du to diminua até à temperatura ambiente antes de o guardar.
A temperatura ambiente está muito alta.		Diminua a temperatura ambiente.
A água escorre na placa traseira do frigorífico.	Durante o processo de descon-gelação automático, o gelo é descongelado na placa traseira.	Isto está correcto.
A água escorre para o fri-gorífico.	A saída de água está obstruída. Limpe a saída da água.
Os produtos evitam que a água escorra para o colector de água.		Certifique-se de que os produtos não tocam na placa traseira.
A água escorre para o chão.	A saída de água descongelada não escorre para o tabuleiro de evaporação acima do compres-sor.	Engate a saída de água descon-gelada no tabuleiro de evapora-ção.
Existe demasiado gelo.	Os produtos não estão embalados correctamente.	Embale os produtos correctamente.
A porta não está fechada correc-tamente.	Consulte "Fechar a porta".
O regulador da temperatura pode estar mal definido.	Defina uma temperatura mais elevada.
A temperatura no apare-lho está demasiado baixa.	O regulador da temperatura pode estar mal definido.	Defina uma temperatura mais elevada.
A temperatura no apare-lho está demasiado alta.	O regulador da temperatura pode estar mal definido.	Defina uma temperatura mais bai-xa.
A porta não está fechada correc-tamente.	Consulte "Fechar a porta".
A temperatura do produto está muito alta.	Deixe que a temperatura do produto diminua até à temperatura ambiente antes de o guardar.
Muitos produtos armazenados ao mesmo tempo.	Armazene menos produtos ao mesmo tempo.
A temperatura no frigorí-fico está demasiado alta.	Não existe circulação de ar frio no aparelho.	Certifique-se de que existe circulação de ar frio no aparelho.
A temperatura no conge-lador está demasiado al-ta.	Os produtos estão demasiado perto uns dos outros.	Armazene os produtos de forma a haver circulação de ar frio.
O aparelho não funciona.	O aparelho está desligado. Ligue o aparelho.
A ficha não está correctamente inserida na tomada.	Ligue a ficha do aparelho correc-tamente à tomada de alimentação.
O aparelho não tem alimentação. Não existe tensão na tomada.	Ligue um aparelho eléctrico dife- rente à tomada. Contacte um elec-tricista qualificado.
A lâmpada não funciona.	A lâmpada está no modo de es- pera.	Fecha e abra a porta.
	A lâmpada está defeituosa.	Consulte "Substituir a lâmpada".

Se o seu aparelho continuar a não funcionar correctamente depois de ter efectuado as verificações acima mencionadas, contacte o Centro de pós-venda.

Substituir a lâmpada

Se necessitar de substituir a lâmpada, execute os seguintes passos:

1. Desligue a alimentação do aparelho.
2. Desaperte o parafuso de fixação da cobertura da lâmpada.
3. Desengate a parte móvel pressionando-a como ilustrado na figura.
4. Substitua a lâmpada por uma com a mesma potência (a potência máxima está indicada na cobertura da lâmpada)

5. Fixe a cobertura da lâmpada no lugar.

6. Aperte o parafuso de fixação da cobertura da lâmpada.

7. Volte a ligar o aparelho.
8. Abra a porta e verifique se a luz se acende.

Fechar a porta

1. Limpe as juntas da porta.
2. Se necessário, ajuste a porta. Consulte "Instalação".
3. Se necessário, substitua as juntas de porta defeituosas. Contacte o Centro de Assistência.

Dados técnicos

ERB29033X		ERB29033W	ERB34033X ERB34033W	ERB36033X ERB36033W	ERB40033X ERB40033W
Dimensões
Altura 1540 mm	1750 mm	1850 mm 2010 mm
	Largura	595 mm	595 mm	595 mm	595 mm
Profundi-dade		632 mm 632 mm	632 mm	632 mm
Tempo de rei-nício		20 h	20 h	20 h	20 h

As informações técnicas encontram-se na placa de dados no lado esquerdo interno do aparelho e na etiqueta de energia.

Instalação

Leia as "Informações de segurança" cuidadosamente para a sua segurança e funcionamento correcto do aparelho antes de o instalar.

Posicionamento

Instale este aparelho num local com uma temperatura ambiente que corresponde à classe climática indicada na placa de dados do aparelho:

Classe climática	Temperatura ambiente
SN	+10 °C a + 32 °C
N	+16 °C a + 32 °C
ST	+16 °C a + 38 °C
T	+16 °C a + 43 °C

Local

O aparelho deve ser instalado afastado de fontes de calor, como sejam radiadores, termoacumuladores, luz solar directa, etc. Certifique-se de que o ar pode circular livremente na traseira do aparelho. Para garantir o melhor desempenho, se o aparelho estiver sob um armário suspenso, a distância mínima entre o topo do aparelho e o armário é de 100 mm. No entanto, o aparelho não deve ser colocado sob armários suspensos. O nivelamento preciso é garantido po um ou mais pés ajustáveis na base do aparelho.

Advertência Tem de ser possível desligar o aparelho da fonte de corrente; Assim, a ficha tem de estar facilmente acessível após a instalação.

Antes de ligar, certifique-se de que a tensão e a frequência indicadas na placa de dados correspondem à fonte de alimentação doméstica.

O aparelho deve ter uma ligação à terra. A ficha do cabo de alimentação é fornecida com um contacto para este objectivo. Se a tomada da fonte de alimentação doméstica não estiver ligada à terra, ligue o aparelho a uma ligação à terra separada, em conformidade com as normas actuais, consultando um electricista qualificado.

O fabricante declina toda a responsabilidade caso as precauções de segurança acima não sejam cumpridas.

Este aparelho cumpre com as directivas. E.E.C.

Separadores traseiros

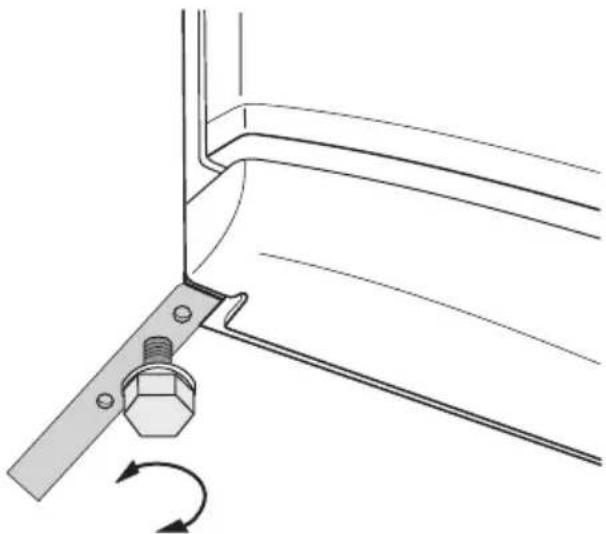

No saco com a documentação encontram-se dois separadores que têm de ser instalados como indicado na figura.

Desaperte os parafusos, introduza o separador debaixo da cabeça do parafuso e volte a apertar os parafusos.

Quando instalar o aparelho assegure-se de que fica nivelado. Isto pode ser obtido através de dois pés ajustáveis na base, à frente.

Retirar os suportes das prateleiras

O aparelho está equipado com retentores de prateleiras que possibilitam fixá-las durante o transporte.

Para os remover, proceda do seguinte modo:

1. Desloque os suportes das prateleiras na direcção da seta (A).
2. Levante a prateleira na parte de trás e puxe-a para a frente até a soltar (B).
3. Retire os retentores (C).

Reversibilidade da porta

Advertência Antes de executar qualquer operação retire a ficha da tomada.

Importante Recomendamos que execute as seguintes operações com outra pessoa, que irá segurar as portas do aparelho durante as operações.

Para alterar o sentido de abertura, faça o seguinte:

1. Abra a porta. Desaparafuse a dobradiça do meio (m2). Retire o espaçador de plástico (m1).

1. Retire as portas.

2. Retire a cobertura (b1) com a ajuda de uma ferramenta. Desaparafuse o pino

(b2) da dobradiça inferior e o espaçador (b3) e coloque-os no lado oposto.

1. Volte a inserir a cobertura (b1) no lado oposto.

1. Retire os espaçadores (1) e coloque-os no lado oposto das portas

1. Desaparafuse o pino da dobradiça superior (t1) e aparafuse-o-o no lado oposto.

1. Retire os pinos de coberta à esquerda da dobradiça central (m3,m4) e coloque no lado oposto.
2. Coloque o pino da dobradiça central (m5) no orifício à esquerda da porta inferior.
3. Volte a colocar a porta inferior no pino (b2) da dobradiça inferior.
4. Coloque a porta superior no pino da dobradiça superior (t1).
5. Volte a colocar a porta superior na dobradiça central (m5) inclinando ligeiramente as duas portas.
6. Volte a aparafusar a dobradiça central (m2). Não se esqueça do espaçador de plástico (m1) inserido por baixo da dobradiça central. Certifique-se de que os rebordos das portas ficam paralelas ao rebordo lateral do aparelho.
7. Volte a colocar o aparelho no sítio e nivele-o, aguarde pelo menos quatro horas e ligue-o à tomada.

Faça uma verificação final para se certificar de que:

• Todos os parafusos estão apertados.
• A junta magnética está colada ao aparelho.
• A porta abre e fecha correctamente.

Se a temperatura ambiente for fria (por ex. no Inverno), pode acontecer que a junta não adira perfeitamente ao aparelho. Neste caso, aguarde até que a junta adira naturalmente ou acelere o processo aquecendo a parte afectada com um secador de cabelo convencional.

Caso não queira executar as operações acima mencionadas, contacte o Centro de Apoio ao Cliente mais perto. Os custos da execução da reversibilidade das portas pelo técnico do Centro de Apoio ao Cliente serão suportados por si.

Preocupações ambientais

O símbolo no produto ou na embalagem indica que este produto não pode ser tratado como lixo doméstico. Em vez disso, deve ser entregue ao centro de recolha selectiva para a reciclagem de equipamento eléctrico e electrónico. Ao garantir uma eliminação adequada deste produto, irá ajudar a evitar eventuais consequências negativas para o meio ambiente e para a saúde pública, que,

de outra forma, poderiam ser provocadas por um tratamento incorrecto do produto. Para obter informações mais pormenorizadas sobre a reciclagem deste produto, contacte os serviços municipalizados locais, o centro de recolha selectiva da sua área de residência ou o estabelecimento onde adquiriu o produto.

Para comprar acessórios e consumíveis na nossa loja web, por favor, visite: www.electrolux.pt

www.electrolux.ro

www.electrolux.ru

www.electrolux.com.tr
