Type de produit	Hotte aspirante
Marque	Franke
Modèle	TUBE PLUS FTU PLUS 3707 I BK
Usage	Domestique, capturer les graisses et éliminer les odeurs de cuisine
Distance de sécurité minimale	650 mm (selon spécifications de la table de cuisson)
Diamètre du conduit d'évacuation	Minimum 120 mm
Alimentation électrique	Voir plaque signalétique (tension secteur)
Classe d'isolation	Classe I (mise à la terre requise)
Nombre de vitesses moteur	3 vitesses + vitesse intensive
Vitesse intensive	Active 6 minutes, retour automatique à la vitesse précédente
Éclairage	LED, intensité maximale, remplacement par SAV
Filtres à graisse	Lavables au lave-vaisselle, tous les 2 mois
Filtre à charbon actif	Non lavable, remplacement tous les 4 mois
Alarme saturation filtres métalliques	Oui, après 100 heures de fonctionnement (LED S1 fixe)
Alarme saturation filtre charbon	Oui, après 200 heures de fonctionnement (LED S1 clignotante)
Télécommande	Activation/désactivation par pression longue sur T4
Matériau	Acier inox (suivre les lignes de satinage lors du nettoyage)
Nettoyage extérieur	Chiffon humide et détergent liquide neutre, éviter alcool/silicone
Réparabilité	Pièces et service après-vente par le fabricant/technicien agréé

FOIRE AUX QUESTIONS - TUBE PLUS FTU PLUS 3707 I BK FRANKE

Quelle est la distance de sécurité minimale entre la table de cuisson et la hotte ?

La distance de sécurité minimale est de 650 mm. Toutefois, si les instructions de la table de cuisson à gaz spécifient une distance supérieure, veuillez impérativement en tenir compte.

Puis-je utiliser la hotte en même temps que des appareils à gaz ?

Oui, mais assurez-vous que la pièce soit adéquatement ventilée et que la pression négative ne dépasse pas 0,04 mbar pour éviter le retour des gaz.

Comment nettoyer les filtres à graisse ?

Les filtres à graisse doivent être nettoyés tous les 2 mois. Ils peuvent être lavés au lave-vaisselle. Utilisez un détergent neutre.

Quand remplacer le filtre à charbon actif ?

Le filtre à charbon actif doit être remplacé environ tous les 4 mois (ou plus souvent en cas d'utilisation intensive). Il n'est ni lavable ni régénéré.

Que faire si le voyant S1 s'allume fixe ou clignote ?

Un voyant S1 fixe indique qu'il faut laver les filtres métalliques (après 100h). Un voyant S1 clignotant indique qu'il faut remplacer le filtre à charbon (après 200h). Réinitialisez l'alarme en appuyant longuement sur T3 toutes charges éteintes.

Comment réinitialiser l'alarme des filtres ?

Avec toutes les charges éteintes (moteur et lumières), appuyez longuement sur T3. La LED S1 clignote 3 fois pour confirmer la réinitialisation.

La hotte peut-elle être utilisée par des enfants ?

Cet appareil peut être utilisé par des enfants de plus de 8 ans sous surveillance. Le nettoyage et l'entretien ne doivent pas être effectués par des enfants sans surveillance.

Que faire si le cordon d'alimentation est endommagé ?

Ne pas utiliser l'appareil. Faites remplacer le cordon par le fabricant ou un technicien agréé pour éviter tout risque.

Comment activer la télécommande ?

Avec toutes les charges éteintes, appuyez longuement sur T4. La LED clignote 2 fois pour activation, 1 fois pour désactivation.

Que faire en cas de feu sous la hotte ?

Ne flambez jamais de mets sous la hotte. En cas de feu, éteignez la hotte et le feu, puis utilisez un couvercle ou un extincteur adapté. Ne jamais utiliser d'eau.

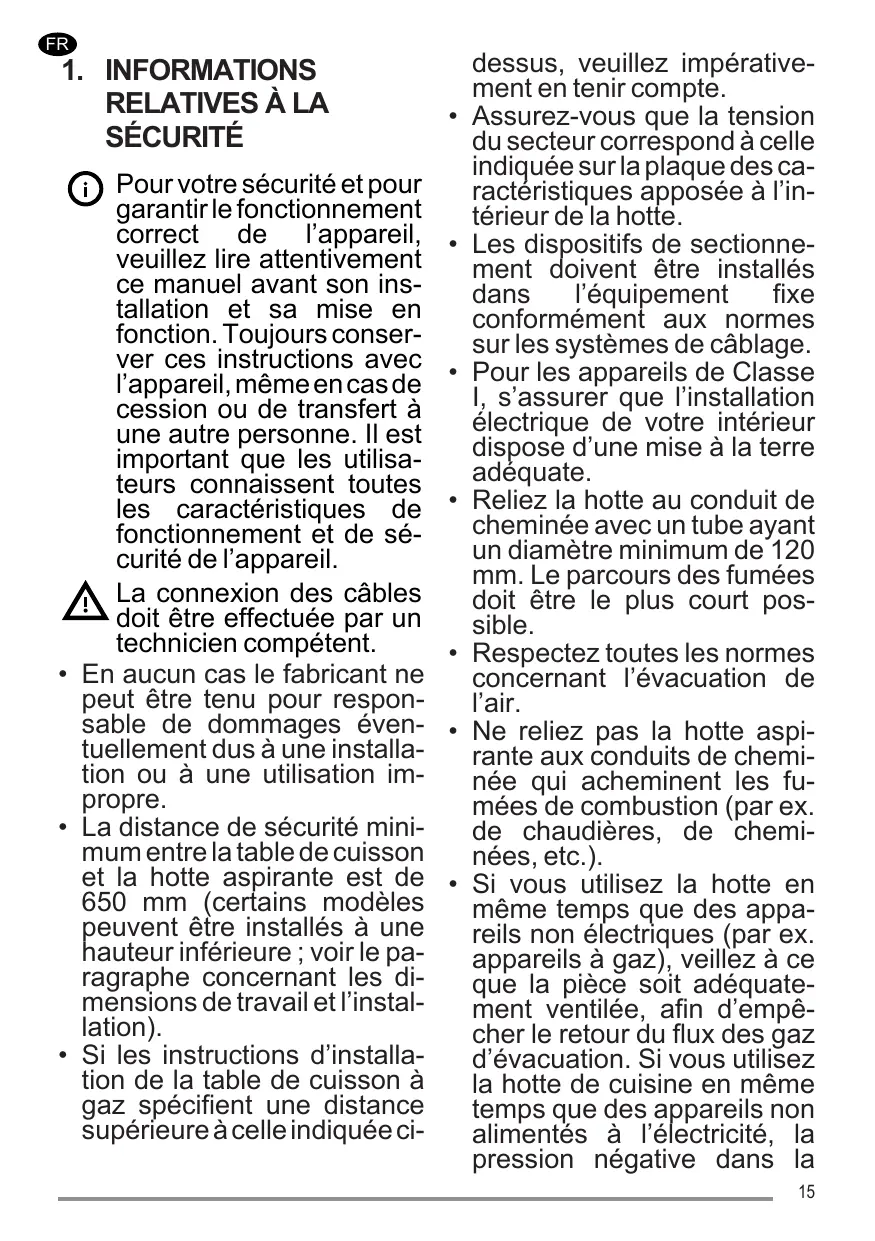

MODE D'EMPLOI TUBE PLUS FTU PLUS 3707 I BK FRANKE

Pour votre sécurité et pour garantir le fonctionnement correct de l'appareil, veuillez lire attentivement ce manuel avant son installation et sa mise en fonction. Toujours conserver ces instructions avec l'appareil, même en cas de cession ou de transfert à une autre personne. Il est important que les utilisateurs connaissent toutes les caractéristiques de fonctionnement et de sécurité de l'appareil.

La connexion des câbles doit être effectuée par un technicien compétent.

• En aucun cas le fabricant ne peut être tenu pour responsable de dommages eventuellement dus à une installation ou à une utilisation impropre.
• La distance de sécurité minimum entre la table de cuisson et la hotte aspirante est de 650 mm (certains modèles peuvent être installés à une hauteur inférieure ; voir le paragraphe concernant les dimensions de travail et l'installation).
• Si les instructions d'installation de la table de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, veuillez impérativement en tenir compte.

dessus, veuillez impérativement en tenir compte.

Assurez-vous que la tension du secteur correspond à celle indiquée sur la plaque des caractéristiques apposée à l'intérieur de la hotte. - Les dispositifs de sectionnement doivent être installés dans l'équipement fixe conformément aux normes sur les systèmes de câblage. Pour les appareils de Classe I, s'assurer que l'installation électrique de votre intérieur dispose d'une mise à la terre adéquate. Reliez la hotte au conduit de cheminée avec un tube ayant un diamètre minimum de 120 mm. Le parcours des fumées doit être le plus court possible. - Respectez toutes les normes concernant l'évacuation de l'air. - Ne reliez pas la hotte aspirante aux conduits de cheminée qui acheminent les fumées de combustion (par ex. de chaudières, de cheminées, etc.). - Si vous utilisez la hotte en même temps que des appareils non électriques (par ex. appareils à gaz), veillez à ce que la pièce soit adéquatement ventilée, afin d'empêcher le retour du flux des gaz d'évacuation. Si vous utilisez la hotte de cuisine en même temps que des appareils non alimentés à l'électricité, la pression négative dans la

pièce ne doit pas dépasser 0,04 mbar, afin d'éviter que les fumées soient réaspirées dans la pièce où se trouve la hotte.

• N'évacuez pas l'air à travers un conduit utilisé pour la sortie des fumées des appareils de combustion alimentés au gaz ou avec d'autres combustibles.
• Si le cordon d'alimentation est endommagé, faites-le remplacer par le fabricant ou par un technicien du service après-vente/agréé.
• Branchez la fiche à une prise conforme aux normes en vigueur et dans une position accessible.
• En ce qui concerne les dimensions techniques et de sécurité à adopter pour l'évacuation des fumées, conformez-vous scrupuleusement aux règlements établis par les autorités locales.

ATTENTION: avant d'installer la hotte, retirez les films de protection.

Utilisez exclusivement des vis et des petites pièces adaptées à la hotte.

ATTENTION: toute installation de vis et de dispositifs de fixation non conforme à ces instructions peut entraîner des risques de décharges électriques.

• Ne regardez pas directement avec des instruments opt-

tiques (jumelles, lentilles grossissantes...).

• Ne flambez pas des mets sous la hotte : sous risque de développement d'un incendie.
• Cet appareil peut être utilisé par des enfants de plus de 8 ans et par des personnes dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, pourvu que ce soit sous la surveillance attentive d'une personne responsable et après avoir reçu des instructions sur la manière d'utiliser cet appareil en toute sécurité et sur les dangers que cela comporte. Assurez-vous que les enfants ne jouent pas avec cet appareil. Le nettoyage et l'entretien de la part de l'utilisateur ne doivent pas être effectués par des enfants, à moins qu'ils ne soient surveillés.
• Surveillez les enfants. Assurez-vous qu'ils ne jouent pas avec l'appareil.
• Cet appareil n'est pas destiné à être utilisé par des personnes (enfants compris) dont les capacités physiques, sensorielles ou mentales sont diminuées ou ayant une expérience et des connaissances insuffisantes, à moins que celles-ci soient attentivement surveillées et instruites.

Les parties accessibles peuvent devenir très chaudes durant l'utilisation des appareils de cuisson.

• Nettoyez et/ou remplacez les filtres après le début indiqué (danger d'incendie). Voir le paragraphe Nettoyage et entretien. Veillez à ce que la pièce ait une ventilation ajustée lorsqu’la hotte fonctionne en même temps que des appareils utilisant du gaz ou d'autres combustibles (non applicable aux appareils qui évacuent l'air uniquement dans la pièce). Le symbole marqué sur le produit ou sur son emballage indique que ce produit ne peut pas être éliminé comme un déchet ménager normal. Cet appareil doit être remis à une déchetterie spécialisée dans le recyclage de composants électriques et électroniques. Assurez-vous que cet appareil a été éliminé correctement, vous participez ainsi à prévenir les conséquences potentiellement négatives pour l'environnement et pour la santé pouvant découler d'une élimination inappropriée. Pour toute information supplémentaire sur le recyclage de ce produit, contactez votre municipalité, votre déchetterie locale ou le magasin qui vous a vendu ce produit.

2. Utilisation

• Cette hotte aspirante a été conçue exclusivement pour un usage domestique dans le but de capturer les graisses et d'éliminer les odeurs de cuisine.
• N'utilise jamais la hotte pour des buts différents de ceux pour lesquels elle a été conçue.
• Ne laissez jamais un feu vif allumé sous la hotte lorsque celle-ci est en fonction.
• Réglez l'intensité du feu de manière à l'orienter exclusivement vers le fond de la casserole, en vous assurant que celui-ci ne dépasse pas sur les côtés.
• Contrôlez constamment les friteuses durant leur utilisation : l'huile surchauffée risque de prendre feu.

3. Nettoyage et entretien

• Le filtre à charbon actif ne peut être ni lavé ni régénéré et il doit être remplacé environ tous les 4 mois de fonctionnement ou plus souvent en cas d'utilisation particulièrement intense (W).

• Nettoyer les filtres à graisse tous les 2 . Ces filtres peuvent être lavés au lave-vaisselle (Z).

• Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre.
• Pour le nettoyage extérieur et intérieur de la hotte, éviter les produits à base d'alcool ou de silicone.

Si le produit ou l’une de ses parties est en acier inox, pour le nettoyage, utiliser des produits spécifiques non abrasifs et suivre les lignes de satinage durant le nettoyage.

4. Commandes

Touche	Pression touche	Fonction			LED
L	Brève	Allume/éteint les lumières à intensité maximum.			-
T1	Brève	Allume/Éteint le moteur à la première vitesse.			Fixe
T2	Brève	Allume le moteur à la deuxième vitesse.			Fixe
	Longue avec toutes les charges éteintes (moteur et lumières)	Active/Désactive l'alarme des Filtres à Charbon Actif.			La LED clignote 2 fois : alarme activée. Led clignote 1 fois : alarme désactivée.
T3	Brève	Allume le moteur à la troisième vitesse.			Fixe
	Pression longue avec toutes les charges éteintes (moteur et lumières)	Réalisation de la réinitialisation de l'alarme saturation Filtres.			La LED S1 clignote 3 fois.
T4	Brève	Allume le moteur à la vitesse Intensive. Cette vitesse est active 6 minutes. Passé ce-delai, le système se remet automatiquement à la vitesse précédemment sélectionnée. Activée avec le moteur étant, elle passé en mode OFF à la fin du temps. Désactivée en appuyant sur la même touche ou en éteignant le moteur.			Fixe
	Longue	Active/désactive la télécommande.			La led clignote 2 fois : télécommande activée. La led clignote 1 fois : télécommande déacti-vee.
S1	-	Signale l'alarme saturation Filtres Métalliques Anti-graisse et le besoin de les laver. L'alarme se déclenché au bout de 100 heures de travail effectif de la hotte.			Fixe
	-	Signale l'alarme saturation Filtre anti-odeur au Charbon Actif. L'alarme se déclenché au bout de 200 heures de travail effectif de la hotte.			Clignotant

6. Éclairage

Pour le remplacement, contacter le service après-vente (« Pour l'achat, s'adresser au Service Achat-Vente »).
