Tipo di prodotto	Cappa aspirante
Marchio	Franke
Modello	TUBE PLUS FTU PLUS 3707 I BK
Uso	Domestico, cattura grassi ed elimina odori di cucina
Distanza di sicurezza minima	650 mm (secondo specifiche del piano cottura)
Diametro del condotto di evacuazione	Minimo 120 mm
Alimentazione elettrica	Vedere targhetta (tensione di rete)
Classe di isolamento	Classe I (messa a terra necessaria)
Numero di velocità motore	3 velocità + velocità intensiva
Velocità intensiva	Attiva 6 minuti, ritorno automatico alla velocità precedente
Illuminazione	LED, intensità massima, sostituzione da parte del servizio assistenza
Filtri antigrasso	Lavabili in lavastoviglie, ogni 2 mesi
Filtro a carbone attivo	Non lavabile, sostituzione ogni 4 mesi
Allarme saturazione filtri metallici	Sì, dopo 100 ore di funzionamento (LED S1 fisso)
Allarme saturazione filtro carbone	Sì, dopo 200 ore di funzionamento (LED S1 lampeggiante)
Telecomando	Attivazione/disattivazione con pressione lunga su T4
Materiale	Acciaio inox (seguire le linee di satinatura durante la pulizia)
Pulizia esterna	Panno umido e detergente liquido neutro, evitare alcol/silicone
Riparabilità	Ricambi e assistenza post-vendita da parte del produttore/tecnico autorizzato

Domande frequenti - TUBE PLUS FTU PLUS 3707 I BK FRANKE

Qual è la distanza di sicurezza minima tra il piano cottura e la cappa?

La distanza di sicurezza minima è di 650 mm. Tuttavia, se le istruzioni del piano cottura a gas specificano una distanza maggiore, è necessario tenerne conto.

Posso usare la cappa contemporaneamente a apparecchi a gas?

Sì, ma assicurarsi che l'ambiente sia adeguatamente ventilato e che la pressione negativa non superi 0,04 mbar per evitare il ritorno dei gas.

Come pulire i filtri antigrasso?

I filtri antigrasso devono essere puliti ogni 2 mesi. Possono essere lavati in lavastoviglie. Usare un detergente neutro.

Quando sostituire il filtro a carbone attivo?

Il filtro a carbone attivo deve essere sostituito circa ogni 4 mesi (o più spesso in caso di uso intensivo). Non è lavabile né rigenerabile.

Cosa fare se la spia S1 si accende fissa o lampeggia?

Una spia S1 fissa indica che è necessario lavare i filtri metallici (dopo 100h). Una spia S1 lampeggiante indica che è necessario sostituire il filtro a carbone (dopo 200h). Reimpostare l'allarme tenendo premuto T3 con tutti i carichi spenti.

Come reimpostare l'allarme dei filtri?

Con tutti i carichi spenti (motore e luci), premere a lungo T3. Il LED S1 lampeggia 3 volte per confermare il ripristino.

La cappa può essere utilizzata da bambini?

Questo apparecchio può essere utilizzato da bambini di oltre 8 anni sotto sorveglianza. La pulizia e la manutenzione non devono essere eseguite da bambini senza sorveglianza.

Cosa fare se il cavo di alimentazione è danneggiato?

Non utilizzare l'apparecchio. Far sostituire il cavo da il produttore o un tecnico autorizzato per evitare rischi.

Come attivare il telecomando?

Con tutti i carichi spenti, premere a lungo T4. Il LED lampeggia 2 volte per attivazione, 1 volta per disattivazione.

Cosa fare in caso di fuoco sotto la cappa?

Non fiammeggiare mai cibi sotto la cappa. In caso di fuoco, spegnere la cappa e il fuoco, quindi usare un coperchio o un estintore adatto. Non usare mai acqua.

MANUALE UTENTE TUBE PLUS FTU PLUS 3707 I BK FRANKE

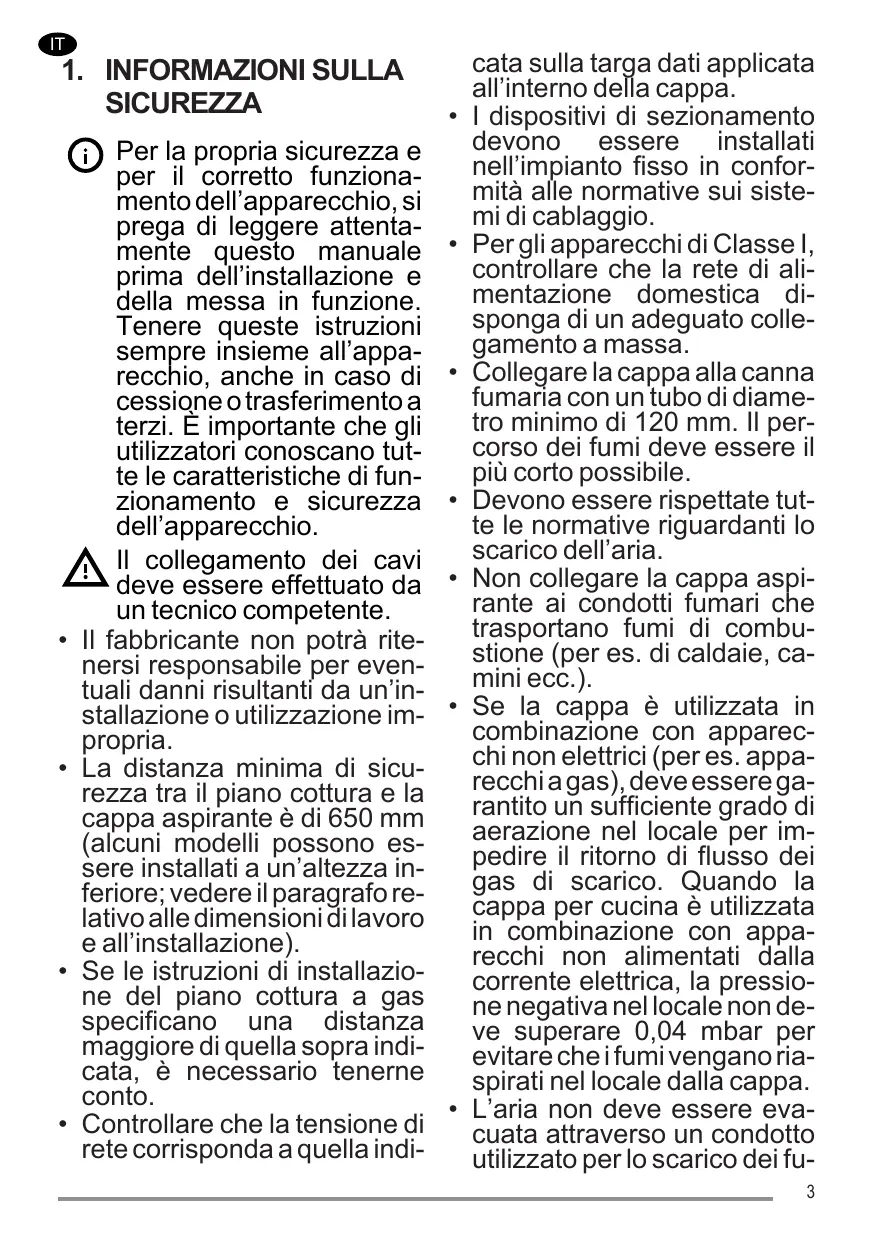

1. INFORMAZIONI SULLA SICUREZZA

i Per la propria sicurezza e per il corretto funzionamento dell'apparecchio, si prega di leggere attendamente quello manuale prima dell'infallazione e della messa in funzione. Tenere queste istruzioni sempre insieme all'apparecchio,anche in caso di cessione o trasferimento a terzi. E importante che gli utilizzatori conoscano tutte le caratteristiche di funzionamento e sicurezza dell'apparecchio.

Il collegamento dei cavi deve essere effettuato da un technician competente.

• Il fabbricante non potrare riteni responsabile per eventuali danni risultanti da un'installazione o utilizzazione impropria.
• La distanza minima di sicurezza tra il piano cottura e la cappa aspirante è di 650 mm (alcuni modelli possono essere installati a un'altezza inferiore; vedere il paragrafo relativivo alle dimensioni di lavoro e all'infallazione).
• Se le istruzioni di installmente del piano cottura a gas specificano una distanza maggiore di quella sopraindicata, è necessario tenerneconto.
• Controllare che la tension di rete corrisponda a quella indi

cata sulla targa dati applicata all'interno della cappa.

• I dispositiivi di sezionamento devono essere installati nell'impianto fisso in conformità alle normative sui sistemi di cablaggio.
• Per gli apparecchi di Classe I, controllare che la rete di alimentazione domestica disponga di un adeguato collegamento a massa.
• Collegare la cappa alla canna fumaria con un tubo di diametro minimo di 120~mm . Il percorso dei fumi deve essere il più corto possibile.
  Devono essere rispetto tutte le normative riguardanti lo scarico dell'aria.
  Non collegare la cappa aspi- rante ai condotti fumari che trasportano fumi di combustione (per es. di caldaie, camini ecc.).
• Se la cappa è utilizzata in combinazione con apparecchi non elettrici (per es. apparecchi a gas), deve essere garantito un sufficiente grado di aerazione nel locale per impedire il ritorno di flusso dei gas di scarico. Quando la cappa per cucina è utilizzata in combinazione con apparecchi non alimentati alla corrente elettrica, la pressione negativa nel locale non delve superare 0,04 mbar per evitare che i fumi vengano riaspirati nel locale alla cappa.
  L'aria non deve essere evacuataattraverso un condottoutilizzato per lo scarico dei fu

mi da appearecchi di combustione alimentati a gas o altri combustibili.

• Il cavo di alimentazione, se danneggiato, deve essere sostituito dal fabbricante o da un technician del servizio assistenza.
• Collegare la spina ad una pre-sa di tipo conforme alle normative vigenti e in posizione accessibile.
• Relativamente alle misure tecniche e di sicurezza da adottare per lo scarico dei fumi è importante attenerisi scrupolosamente ai regolamenti stabili dalle autorità locali.

AVVERTENZA: prima di installare la cappa, rimuovere le pellicole di protezione.

• Usare solo viti e minuteria di tipo idoneo per la cappa.
  AVVERTENZA: la manca-ta installatione delle viti o dei dispositivi di fissaggio in conformità alle presenti istruzioni cui lo comportare rischi di scosse elettriche.
  Non osservare direttamente con strumenti ottici (binocolo, lente d'ingrandimento....).
  Non cuocere al flambé sotto la cappa: si potrebbe sviluppare un incendio.
• Questo apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da persona con ridotte disponța psico-fisico-sensoriali o con esperienza e conoscenze in

sufficienti, purché attentamente sorvegliati e istruiti su come utilizzare in modo sicuro l'apparecchio e sui pericoli che ciò comporta. Assicurarsi che i bambini non giochino con l'apparecchio. Pulizia e manutenzione da parte dell'utente non devono essere effettuate da bambini, a meno che non siano sorvegliati.

• Sorvegliare i bambini, assicurandosi che non giochino con l'apparecchio.
  L'apparecchio non deve essere utilizzato da persona (bambini compresi) con ridotte capacità psico-fisico-sensoriali o con esperienza e conoscenze insufficienti, a meno che non siano attentamente sorvegliate e struite.

Le parti accessibili posso- no diventare molto calde durante l'uso degli appa- recchi di cottura

• Pulire e/o sostituire i filtri durante il periodo di tempo specificato (pericolò di incendio). Vedere il paragrafo Manutenzione e pulizia.
• Deve essere presente un'aeguata ventilazione nel locale quando la cappa è utilizzata contemporaneamente ad apparecchi che usilizzato gas o altri combustibili (non applicabile ad apparecchi che scaricano unicamente l'aria nel locale).
  Il symbolo sul prodotto o sulla sua confezione indica che il

prodotto non più essere smaltito come un normale rifiuto domestico. Il prodotto da smaltire deve essere conferiti to presso un apposto centro di raccolta per il riciclaggio dei componenti elettrici ed elettronici. Assicurandosi che questo prodotto sua smaltito correttamente, si contribuire a prevenire potenziali consequences negative per l'ambiente e per la salute che potrebbero altrimenti derivare dal suo smaltimento inadeguato. Per informazioni più dettagliate sul ricolaggio di questo prodotto, contattare il Comune, il servizio locale di smaltimento rifiuti oppure il negozio dove è stato acquisato il prodotto.

2. USO

• La cappa aspirante è progettata esclusivamente per l'uso domestico allo scopo di eliminare gli odori alla cucina.
  Non usare mai la cappa per scopi diversi da quelli per cui è stata progettata.
  Non lasciare mai fiamme alte sotto la cappa quando è in funzione.
• Regolare l'intensità della fiamma in modo da dirigerla esclusivamente verso il fondo del recipiente di cottura, assicurandosi che non ne avvolga i lati.
• Le friggitrici devono essere costamente controllate durante l'uso: l'olio surriscaldato potrebbe incendiarsi.

3. PULIZIA E MANUTENZIONE

Il filtro al carbone attivo non è lavabile né è rigenerabile e delve essere sosti

tuito agli 4 mesi di funzionamento circa o più frequentlymente in caso di utilizzato molto intenso (W).

• I filtri antigrasso devono essere puliti anni 2 mesi di funzionamento o più frequently in caso di utilizzato molto intenso e possono essere lavati in lavastoviglie (Z).

• Pulire la cappa'utilizzando un panno umido e un detergente liquido neutro.
• Per la pulizia esterna ed interna della cappa evitare prodotti alcoolici o sili-conici.

Se il prodotto o una delle sue parti è in acciaio inox utilizzato per la pulizia prodotti specifici non abrasivi e seguire le li-nee della satinatura durante la pulizia.

4. COMANDI

S1
L	T1	2 T2	3 T3	I T4
Tasto	Pressione tasto	Funzione		Led
L	Breve	Accende/Spegne le lui alla massima intensità.		-
T1	Breve	Accende/Spegne il motore alla prima velocità.		Fisso
T2	Breve	Accende il motore alla seconda velocità.		Fisso
	Lunga con tutti i carichi spenti (mo-tore e lui)	Attiva/Disattiva l'allarme dei Filtri al Carbone Attivo.		Led lampeggia 2 volte:allarme attivato.Led lampeggia 1 volte:allarme disattivato.
T3	Breve	Accende il motore alla terza velocità.		Fisso
	Pressione lunga con tutti i carichi spenti (motore e lui)	Si effettua il reset dell'allarme saturazione Filtri.		Led S1 lampeggia 3 vol-te.
T4	Breve	Accende il motore alla velocità Intensiva.Questa velocità è temporizzata a 6 minuti. Terminato il tempo, il si-stema ritorna automaticamente alla velocità precedentemente selezionata. Se attivata da motore spento una volta finito il tempo passa alla modalità OFF.Si disattiva premendo il medesimo tasting o spegnendo il motore.		Fisso
	Lunga	Attiva/Disattiva il telecomando.		Il led lampeggia 2 volte:telecomando attivato.II led lampeggia 1 volte:telecomando disattivato.
S1	-	Segnala l'allarme saturazione Filtri Antigrasso Metallici e la ne-cessità di lavarli. L'allarme entra in funzione dopo 100 ore di lavoro effettivo della cappa.		Fisso
	-	Segnala l'allarme saturazione Filtr Antiodore al Carbone Atti-vo. L'allarme entra in funzione après 200 ore di lavoro effettivo del-la cappa.		Lampeggiante

• Per la sostituzione contattare l'Assistenza Tecnica ("Per l'acquisto rivolgersi all'assistenza tecnica").
