Typ produktu	Okap kuchenny
Marka	Franke
Model	TUBE PLUS FTU PLUS 3707 I BK
Zastosowanie	Domowy, wychwytywanie tłuszczów i usuwanie zapachów kuchennych
Minimalna odległość bezpieczeństwa	650 mm (zgodnie ze specyfikacją płyty grzejnej)
Średnica przewodu wylotowego	Minimum 120 mm
Zasilanie elektryczne	Patrz tabliczka znamionowa (napięcie sieciowe)
Klasa izolacji	Klasa I (wymagane uziemienie)
Liczba prędkości silnika	3 prędkości + prędkość intensywna
Prędkość intensywna	Aktywna przez 6 minut, automatyczny powrót do poprzedniej prędkości
Oświetlenie	LED, maksymalna intensywność, wymiana przez serwis
Filtry tłuszczowe	Zmywalne w zmywarce, co 2 miesiące
Filtr węglowy	Niezmywalny, wymiana co 4 miesiące
Alarm nasycenia filtrów metalowych	Tak, po 100 godzinach pracy (stała dioda LED S1)
Alarm nasycenia filtra węglowego	Tak, po 200 godzinach pracy (migająca dioda LED S1)
Pilot	Aktywacja/dezaktywacja przez długie naciśnięcie T4
Materiał	Stal nierdzewna (podczas czyszczenia postępować zgodnie z liniami satynowania)
Czyszczenie zewnętrzne	Wilgotna szmatka i neutralny płynny detergent, unikać alkoholu/silikonu
Naprawialność	Części i serwis posprzedażny przez producenta/autoryzowanego technika

Często zadawane pytania - TUBE PLUS FTU PLUS 3707 I BK FRANKE

Jaka jest minimalna odległość bezpieczeństwa między płytą grzejną a okapem?

Minimalna odległość bezpieczeństwa wynosi 650 mm. Jeśli jednak instrukcja płyty gazowej określa większą odległość, należy bezwzględnie ją uwzględnić.

Czy mogę używać okapu jednocześnie z urządzeniami gazowymi?

Tak, ale upewnij się, że pomieszczenie jest odpowiednio wentylowane i że podciśnienie nie przekracza 0,04 mbar, aby uniknąć cofania się gazów.

Jak czyścić filtry tłuszczowe?

Filtry tłuszczowe należy czyścić co 2 miesiące. Można je myć w zmywarce. Użyj neutralnego detergentu.

Kiedy wymienić filtr węglowy?

Filtr węglowy należy wymieniać około co 4 miesiące (lub częściej przy intensywnym użytkowaniu). Nie jest zmywalny ani regenerowany.

Co zrobić, gdy dioda S1 świeci się stale lub miga?

Stała dioda S1 oznacza konieczność umycia filtrów metalowych (po 100h). Migająca dioda S1 oznacza konieczność wymiany filtra węglowego (po 200h). Zresetuj alarm, przytrzymując T3 przy wyłączonych wszystkich obciążeniach.

Jak zresetować alarm filtrów?

Przy wyłączonych wszystkich obciążeniach (silnik i światła) naciśnij długo T3. Dioda S1 mignie 3 razy potwierdzając reset.

Czy okap może być używany przez dzieci?

To urządzenie może być używane przez dzieci powyżej 8 lat pod nadzorem. Czyszczenie i konserwacja nie powinny być wykonywane przez dzieci bez nadzoru.

Co zrobić, jeśli przewód zasilający jest uszkodzony?

Nie używać urządzenia. Wymień przewód u producenta lub autoryzowanego technika, aby uniknąć ryzyka.

Jak aktywować pilota?

Przy wyłączonych wszystkich obciążeniach naciśnij długo T4. Dioda mignie 2 razy przy aktywacji, 1 raz przy dezaktywacji.

Co zrobić w przypadku pożaru pod okapem?

Nigdy nie flambirować potraw pod okapem. W przypadku pożaru wyłącz okap i ogień, a następnie użyj pokrywki lub odpowiedniej gaśnicy. Nigdy nie używaj wody.

INSTRUKCJA OBSŁUGI TUBE PLUS FTU PLUS 3707 I BK FRANKE

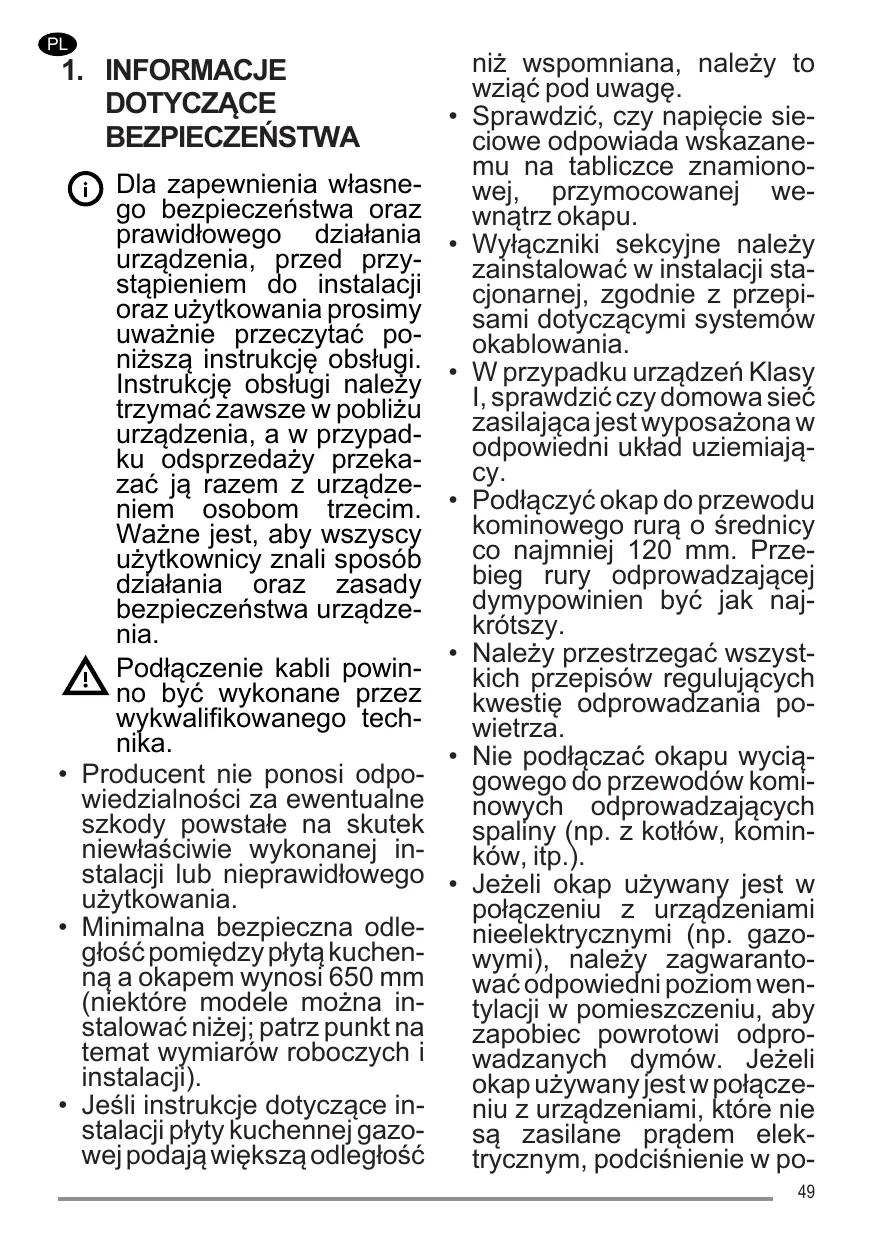

Dla zapewnienia własnego bezpieczeństwa oraz prawidłowego działania urządzenia, przed przystąpieniem do instalacji oraz użytkowania prosimy uważnie przeczytać poniższą instrukcję obsługi. Instrukcję obsługi należy trzymać zawsze w pobliżu urządzenia, a w przypadku odsprzedaży przekazać ją razem z urządzeniem osobom trzecim. Ważne jest, aby wszyscy użytkownicy znali sposób działania oraz zasady bezpieczeństwa urządzenia.

Podłączenie kabli powinno być wykonane przez wykwalifikowanego technika.

• Producent nie ponosi odpowiedzialności za ewentualne szkody powstałe na skutek niewłaściwie wykonanej instalacji lub nieprawidłowego użytkowania.
• Minimalna bezpieczna odległość pomiędzy płytą kuchenną a okapem wynosi 650 mm (niektóre modele można instalować niżej; patrz punkt na temat wymiarów roboczych i instalacji).
• Jeśli instrukcje dotyczące instalacji płyty kuchennej gazowej podają większą odległość

niż wspomniana, należy to wziąć pod uwagę.

• Sprawdzić, czy napięcie sieciowe odpowiada wskazanemu na tabliczce znamionowej, przymocowanej wewnątrz okapu.
• Wyłączniki sekcyjne należy zainstalować w instalacji stałej, zgodnie z przepisami dotyczącymi systemów okablowania.
• W przypadku urządzeń klasy I, sprawdzić, czy domowa sieć zasilająca jest wyposażona w odpowiedni układ uziemiający.
• Podłączyć okap do przewodu kominowego rurą o średnicy co najmniej 120 mm. Przebieg rury odprowadzającej powinien być jak najkrótszy.
• Należy przestrzegać wszystkich przepisów regulujących kwestie odprowadzania powietrza.
• Nie podłączać okapu wyciągowego do przewodów kominowych odprowadzających spaliny (np. z kotłów, kominków, itp.).
• Jeżeli okap używany jest w połączeniu z urządzeniami nieelektrycznymi (np. gazowymi), należy zagwarantować odpowiedni poziom wentylacji w pomieszczeniu, aby zapobiec powrotowi odprowadzanych dymów. Jeżeli okap używany jest w połączeniu z urządzeniami, które nie są zasilane prądem elektrycznym, podciśnienie w po

mieszczeniu nie może przekraczać 0,04 mbar, aby uniknąć powrotu dymów z okapu do wnętrza pomieszczenia.

• Nie należy odprowadzać powietrza przewodem wykorzystywanym do odprowadzania dymów z urządzeń spalinowych zasilanych gazem lub innymi paliwami.
• Jeżeli kabel zasilający ulegnie uszkodzeniu, musi być wymieniony przez producenta lub technika centrum serwisowego. Wtyczkę należy podłączyć do gniazdka spełniającego wymogi obowiązujących przepisów, znajdującego się w dostępnym miejscu. W odniesieniu do kwestii technicznych oraz bezpieczeństwa, należy ściśle przestrzegać obowiązujących przepisów dotyczących odprowadzania dymów.

OSTRZEŻENIE: przed przystąpieniem do instalacji okapu, usunąć folię ochronną.

Używać wyłącznie śrub oraz elementów montażowych odpowiednich dla danego okapu.

OSTRZEŻENIE: instalacja śrub lub elementów mocujących wykonana niezgodnie z poniższymi wskazówkami może stwarzać ryzyko porażenia prądem.

• Nie patrzeć na nie bezpośrednio przez przyrządy optyczne (lornetka, szkło powiększające...).
• Nie flambirować potraw pod okapem: może to być przyczyną pożaru.
• Urządzenie może być używane przez dzieci w wieku powyżej 8 lat oraz osoby o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub z niedostatecznym doświadczeniem i wiedzą na temat jego działania, pod warunkiem że są nieustannie nadzorowane i zostały poinstruowane w kwestii bezpiecznej obsługi urządzenia oraz wynikających z tego zagrożeń. Należy pilnować, aby dzieci nie bawiły się urządzeniem. Czyszczenie i konserwacja urządzenia nie powinny być wykonywane przez dzieci, chyba że są one nadzorowane.
• Dzieci należy nadzorować, aby upewnić się, że nie bawią się urządzeniem.
• Urządzenie nie może być używane przez osoby (w tym dzieci) o ograniczonych zdolnościach psychicznych, fizycznych i zmysłowych lub bez wystarczającego doświadczenia lub wiedzy na temat jego działania, chyba że zostały poinstruowane i są nieustannie nadzorowane.

Osiągalne części mogą się bardzo rozgrzać w trakcie używania ich razem z urządzeniami przeznaczonymi do gotowania.

• Wyczyścić i/lub wymienić filtry po upływie określonego czasu (ryzyko pożaru). Patrz punkt Konserwacja i czyszczenie.
• Jeżeli okap używany jest jednocześnie z urządzeniami spalającymi gaz lub inne paliwa, w pomieszczeniu należy zapewnić odpowiednią wentylację (nie dotyczy urządzeń, które odprowadzają wyłącznie powietrze obecne w pomieszczeniu).
• Ten symbol umieszczony na produkcie lub na jego opakowaniu oznacza, że nie można go usuwać jako zwykłego odpadu pochodzącego z gospodarstwa domowego. Zużyty produkt należy przekazać do centrum zbiórki odpadów specjalizującego się w recyklingu komponentów elektrycznych i elektronicznych. Utylizując produkt w sposób właściwy, przyczyniasz się do zapobiegania ewentualnym ujemnym wpływom na środowisko naturalne oraz na zdrowie ludzi, które mogłyby powstać w wyniku niewłaściwej utylizacji. Szczegółowe informacje na temat recyklingu tego produktu można uzyskać w urzędzie miasta, lokalnych instytucjach zajmujących się likwidacją odpadów lub w sklepie, w którym produkt został zakupiony.

Likwidacja odpadów lub w sklepie, w którym produkt został zakupiony.

2. UŻYTKOWANIE

• Okap został zaprojektowany wyłącznie do użytku domowego, do eliminacji zapachów kuchennych.
• Okapu nie należy używać do celów innych niż te, do których jest przeznaczony.
• Nigdy nie pozostawiać włączonego dużego płomienia pod okapem, kiedy jest on uruchomiony.
• Intensywność płomienia należy regulować w taki sposób, aby znajdował się wyłącznie pod naczyniem do gotowania i nie wystawał po jego bokach.
• Nie pozostawiać frytkownicy bez nadzoru podczas używania: rozgrzany olej może się zapalić.

3. CZYSZCZENIE I KONSERWACJA

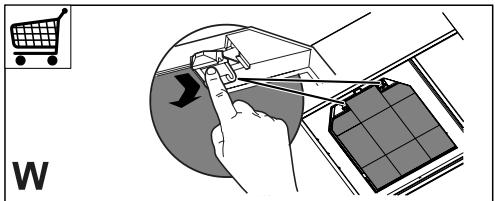

• Filtra węglowego nie myć ani regenerować, lecz trzeba go wymieniać mniej więcej co 4 miesiące użytkowania lub częściej, jeśli jest używany bardzo intensywnie (W).

• Filtry przeciwtłuszczowe należy czyścić co 2 miesiące użytkowania lub częściej, jeśli są używane bardzo intensywnie. Można je myć w zmywarce do naczyń (Z).

Czyścić okap wilgotną ściereczką i neutralnym płynem do mycia.

• Do czyszczenia zewnętrznej i wewnętrznej strony okapu unikać stosowania produktów zawierających alkohol lub silikon.

Jeśli produkt lub jedna z jego części jest wykonana ze stali nierdzewnej, używać specjalnych produktów nieściernych, a podczas czyszczenia podążać za satynową linią wykończenia.

1. POLECENIA

S1
L	T1	T2	T3	T4
Przycisk	Naciśćcie na przycisk	Funkcja		LED
L	Kórbkie	Wlacza/Wyłacza swiatla o maksymalnym natężeniu.		-
T1	Kórbkie	Wlacza/Wyłacza silnik z pierwyszamy prędkość.		Stała
T2	Kórbkie	Wlacza silnik na drugiej prȩdkości.		Stała
	Dlugie, kiedy wszystkie obcieze-nia są wylączone (silnik i swiatl)a	Wlacza/Wyłacza alarm Filtrów Weglowych.		Led miga 2 krotnie: alarm aktwywny. Led miga 1 raz: alarm nieaktywny.
T3	Kórbkie	Wlacza silnik na trzechiej prȩdkość.		Stała
	Dlugie naciśćcie w przypadku gdy wszystkie obcieze-nia są wylączone (swiatl i silnik)	Wykonywane jest zresetowanie alarmu nasycenia Filtrów.		Led S1 miga 3 razy.
T4	Kórbkie	Wlacza silnik z prȩdkość Intensywna. Prȩdkość ta uruchamia sie na czas równy 6 minutom. Po uplywie takiego czasu, system automatyczne powraca do wczȩstnej wy-branej prȩdkości. Jeźeli zostaniye uakterywniona gdy silnik jest wylączony, po uplywie ustawionego czasu nastepujé przejcie do trybu OFF. Wylicza sie go poprzej wciȩśćkiego samego przycisku lub wylączenersie silnika.		Stała
	Dlugie	Wlacza/Wyłacza pilota zdalnégo sterOWANIA.		Led miga 2 krotnie: pilota zdalnégo sterOWANIA aktywny. Led miga 1 raz: pilota zdalnégo sterOWANIA nieaktywny.
S1	-	Wskazuje alarm nasycenia Filtrów Przeciwtluszczowych Meta-lowych i koniecznosć ich umycia. Alarm wącza sie po 100 godzi-nach rzejczwistej pracy okapu.		Stała
	-	Sygnalizuje alarm nasycenia Filtr Przeciwatapachowej Weglo-wego. Alarm wącza sie po 200 godzinach rzejczwistej pracy oka-pu.		Migajacja

5. PILOT (OPCJA)

6. OŚWIETLENIE

W celu wymiany należy skontaktować się z centrum serwisowym ("W celu zakupu zwrócić się do centrum serwisowego").

1. INFORMACJE O BEZPIECZEŃSTWIE

3. CZYSZCZENIE I KONSERWACJA

Filtra z węglem aktywnym nie można myć ani regenerować i należy go wymieniać po około każdych 4 miesiącach pracy lub, w przypadku bardzo intensywnego użytkowania, nawet częściej (W).
