Produkttyp	Köksfläkt
Märke	Franke
Modell	TUBE PLUS FTU PLUS 3707 I BK
Användning	Hushållsbruk, fånga upp fett och eliminera kökslukter
Minsta säkerhetsavstånd	650 mm (enligt spisens specifikationer)
Avloppsrörets diameter	Minst 120 mm
Strömförsörjning	Se märkskylt (nätspänning)
Isolationsklass	Klass I (jordning krävs)
Antal motorhastigheter	3 hastigheter + intensiv hastighet
Intensiv hastighet	Aktiv i 6 minuter, återgår automatiskt till föregående hastighet
Belysning	LED, maximal intensitet, byte av servicepersonal
Fettfilter	Diskmaskinssäkra, varannan månad
Aktivt kolfilter	Inte tvättbart, byte var 4:e månad
Larm för mättnad av metallfilter	Ja, efter 100 drifttimmar (LED S1 fast sken)
Larm för mättnad av kolfilter	Ja, efter 200 drifttimmar (LED S1 blinkande)
Fjärrkontroll	Aktivering/avaktivering genom lång tryckning på T4
Material	Rostfritt stål (följ satineringens linjer vid rengöring)
Utvändig rengöring	Fuktig trasa och neutralt flytande rengöringsmedel, undvik alkohol/silikon
Reparerbarhet	Reservdelar och service från tillverkare/auktoriserad tekniker

Vanliga frågor - TUBE PLUS FTU PLUS 3707 I BK FRANKE

Vad är det minsta säkerhetsavståndet mellan spisen och fläkten?

Det minsta säkerhetsavståndet är 650 mm. Om gasspisens instruktioner anger ett större avstånd måste du dock följa det.

Kan jag använda fläkten samtidigt som gasapparater?

Ja, men se till att rummet är tillräckligt ventilerat och att undertrycket inte överstiger 0,04 mbar för att undvika återflöde av gas.

Hur rengör jag fettfiltren?

Fettfiltren måste rengöras varannan månad. De kan tvättas i diskmaskin. Använd ett neutralt rengöringsmedel.

När ska kol filtret bytas?

Det aktiva kolfiltret bör bytas var 4:e månad (eller oftare vid intensiv användning). Det är inte tvättbart eller återvinningsbart.

Vad gör jag om lampan S1 lyser fast eller blinkar?

En fast S1-lampa indikerar att metallfiltren måste tvättas (efter 100 timmar). En blinkande S1-lampa indikerar att kolfiltret måste bytas (efter 200 timmar). Återställ larmet genom att trycka länge på T3 med alla laster avstängda.

Hur återställer jag filterlarmet?

Med alla laster avstängda (motor och lampor), tryck länge på T3. LED S1 blinkar 3 gånger för att bekräfta återställning.

Kan fläkten användas av barn?

Denna apparat kan användas av barn över 8 år under övervakning. Rengöring och underhåll får inte utföras av barn utan uppsikt.

Vad gör jag om nätsladden är skadad?

Använd inte apparaten. Låt sladden bytas av tillverkaren eller en auktoriserad tekniker för att undvika risker.

Hur aktiverar jag fjärrkontrollen?

Med alla laster avstängda, tryck länge på T4. LED blinkar 2 gånger för aktivering, 1 gång för avaktivering.

Vad gör jag vid brand under fläkten?

Flambera aldrig mat under fläkten. Vid brand, stäng av fläkten och elden, använd sedan ett lock eller en lämplig brandsläckare. Använd aldrig vatten.

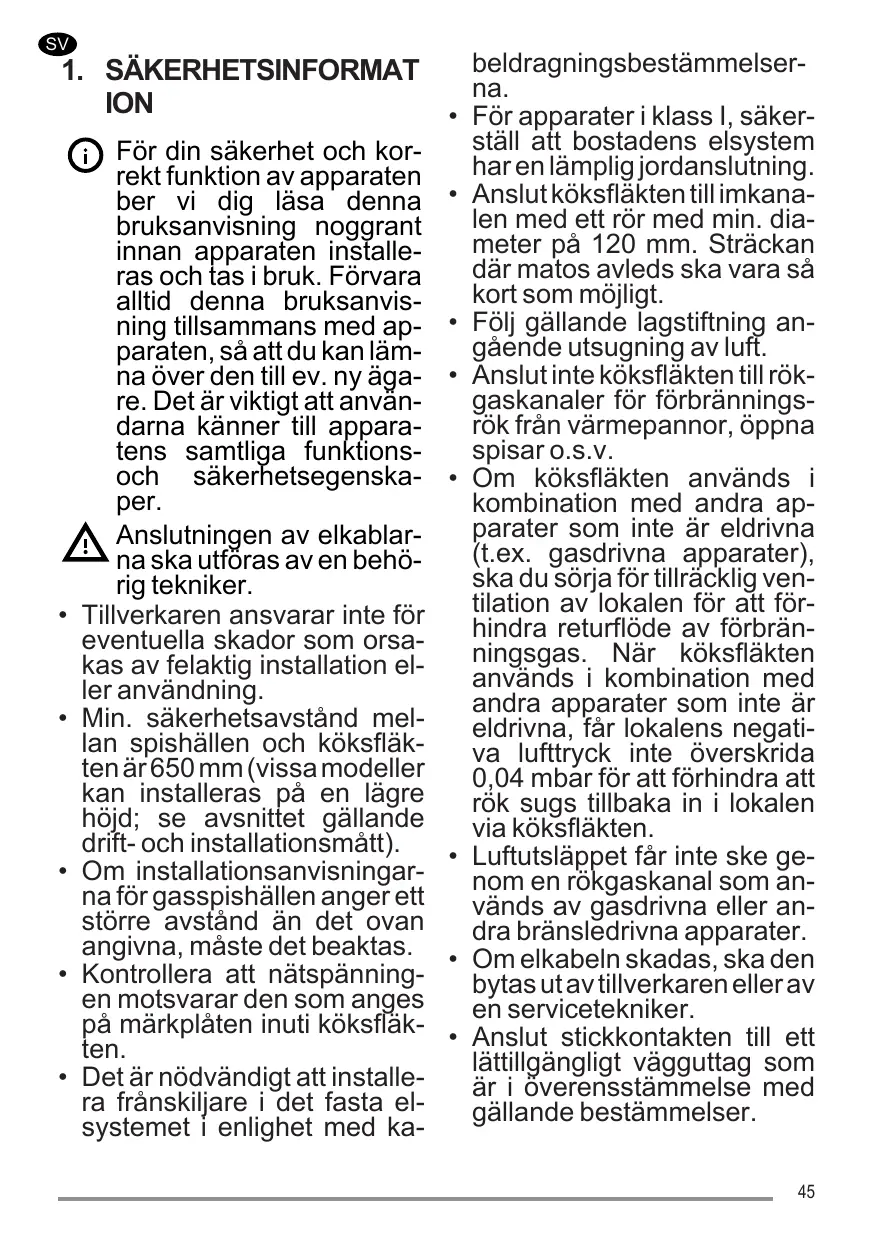

BRUKSANVISNING TUBE PLUS FTU PLUS 3707 I BK FRANKE

För din säkerhet och korrekt funktion av apparaten ber vi dig läsa denna bruksanvisning noggrant innan apparaten installeras och tas i bruk. Förvara alltid denna bruksanvisning tillsammans med apparaten, så att du kan lämna över den till ev. ny ägare. Det är viktigt att användarna känner till apparatens samtliga funktions- och säkerhetsegenskaper.

Anslutningen av elkablarna ska utföras av en behörig tekniker.

• Tillverkaren ansvarar inte för eventuella skador som orsakas av felaktig installation eller användning. Min. säkerhetsavstånd mellan spishällen och köksfläkten är 650 mm (vissa modeller kan installeras på en lägre höjd; se avsnittet gällande drift- och installationsmått).
• Om installationsanvisningarna för gasspishällen anger ett större avstånd än det ovan angivna, måste det beaktas.
• Kontrollera att nätspänningen motsvarar den som anges på märkplåten inuti köksfläkten.
• Det är nödvändigt att installera frånskiljare i det fasta elsystemet i enlighet med ka

beldragningsbestämmelserna.

• För apparater i klass I, säkerställ att bostadens elsystem har en lämplig jordanslutning.
• Anslut köksfläkten till imkanalen med ett rör med min. diameter på 120 mm. Sträckan där matos avleds ska vara så kort som möjligt. Följ gällande lagstiftning angående utsugning av luft.
• Anslut inte köksfläkten till rökgaskanaler för förbränningsrök från värmepannor, öppna spisar o.s.v.
• Om köksfläkten används i kombination med andra apparater som inte är eldrivna (t.ex. gasdrivna apparater), ska du sörja för tillräcklig ventilation av lokalen för att förhindra returflöde av förbränningsgas. När köksfläkten används i kombination med andra apparater som inte är eldrivna, får lokalens negativa lufttryck inte överskrida 0,04 mbar för att förhindra att rök sugs tillbaka in i lokalen via köksfläkten.
• Luftutsläppet får inte ske genom en rökgaskanal som används av gasdrivna eller andra bränsledrivna apparater.
• Om elkabeln skadas, ska den bytas ut av tillverkaren eller av servicetekniker.
• Anslut stickkontakten till ett lätt tillgängligt vägguttag som är i överensstämmelse med gällande bestämmelser.

Följ noggrant föreskrifterna från de lokala myndigheterna när det gäller de tekniska och säkerhetsmässiga åtgärder som ska vidtas för avledning av rök. VARNING: Ta bort skyddsfilmen innan du installerar köksfläkten. - Använd endast skruvar och beslag som är lämpliga för köksfläkten. VARNING: Om det inte installeras skruvar eller fästanordningar som överensstämmer med dessa anvisningar kan det leda till risk för elektrisk stöt. - Titta inte direkt med optiska instrument (kikare, förstoringsglas o.s.v.). - Flambera inte under köksfläkten. Det finns risk för eldsvåda. Denna apparat får användas av barn (över 8 år), personer med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, under förutsättning att de övervakas av någon som kan ansvara för deras säkerhet eller som har lärt dem hur apparaten används på ett säkert sätt och gjort dem medvetna om riskerna. Barn får inte leka med apparaten. Rengöring och underhåll som ska utföras av användaren får inte utföras av barn utan tillsyn av en vuxen.

• Håll barn under uppsikt så att de inte leker med apparaten.
• Denna apparat får inte användas av personer (inkl. barn) med nedsatt fysisk, sensorisk eller mental funktionsförmåga eller personer som saknar erfarenhet eller kunskap om hur den används, om de inte övervakas och instrueras.

De åtkomliga delarna kan bli mycket varma under användningen av spisar, matlagningsapparater o.dyl.

• Rengör och/eller byt ut filtren efter den angivna tidsperioden (brandrisk). Se avsnitt Underhåll och rengöring.
• Lokalen måste ha lämplig ventilation när köksfläkten används samtidigt med andra apparater som använder gas eller andra bränslen (gäller inte apparater som endast släpper ut luft i lokalen).
• Symbolen på apparaten eller emballaget anger att apparaten inte får hanteras som hushållsavfall. Den ska i stället lämnas in på en uppsamlingsplats för återvinning av el- och elektronikkomponenter. Genom att säkerställa att apparaten hanteras på rätt sätt bidrar du till att förebygga eventuella negativa miljö- och hälsoeffekter som kan uppstå om apparaten bortskaffas som vanligt avfall. För ytterligare upplysningar om återvinning av apparaten bör du kontakta lokala myndighe

ter, sophämtningstjänsten eller affären där du köpte apparaten.

2. ANVÄNDNING

Köksfläkten har uteslutande konstruerats för hushållsbruk för att avlägsna matos i köket. Använd aldrig köksfläkten för andra ändamål än vad den är konstruerad för. - Se till att det aldrig uppkommer höga lågor under köksfläkten när den är igång. - Justera lågans styrka så att den endast vidrör kastrullens botten och inte slickar utmed dess sidor. - Fritöser ska kontrolleras hela tiden under användningen. Den överhettade oljan kan ta eld.

3. RENGÖRING OCH UNDERHÅLL

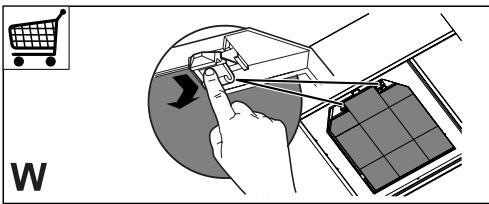

• Filtret med aktivt kol kan varken diskas eller regenereras. Filtret ska bytas ut cirka var 4:e månad eller oftare vid mycket intensiv användning (W).

• Fettfiltren ska rengöras varannan månad eller oftare vid mycket intensiv användning. De kan diskas i diskmaskin (Z).

• Rengör köksfläkten med en fuktig trasa och ett milt flytande rengöringsmedel.
• För utvändig och invändig rengöring av fläkten, undvik alkoholhaltiga eller silikonhaltiga produkter.

Om produkten eller en av dess delar är i rostfritt stål, använd specifika icke-slipande produkter för rengöringen och följ slipningslinjerna för rengöringen.

4. MANÖVERDON

S1
L	T1	T2	T3	T4
Knapp	Tryck på knappen	Funktion		Led-lampa
L	Kort	Tänder/släcker lamporna med maximal lusstyrka.		-
T1	Kort	Slár på av motorn vid Första hastigheten.		Fast
T2	Kort	Slár på motorn vid den andra hastigheten.		Fast
	Läng med alla las-ter avstängda (motor och ljes)	Aktiverar/Inaktiverar larmet für Filtren med Aktivt Kol.		Led-lampan blinkar 2 gänger: larm aktiverat. Led-lampan blinkar 1 gang: larm inaktiverat.
T3	Kort	Slár på motorn vid tredje hastigheten.		Fast
	Längt tryck med alla, belastninger avstängda (motor och lampor)	Man utfor Återställning av larmet für mättade Filter.		Led S1 blinkar 3 gänger.
T4	Kort	Slár på motorn vid Intensiv hastighet. Denna hastighet är tidsinställd på 6 minutes. När tiden fändit, gåsystemet automatiskt tillbaka till den tidigare valda hastigheten. Om aktiverad med avstängd motor,gåden tillbaka till läge OFF,;när tiden fändit. De inaktiveras genom att trycka in samma knapp eller slå av mo-tom.		Fast
	Längt	Aktivera/Inaktivera fjällkontrollen.		Led-lampan blinkar 2 gänger: fjällkontroll akti-verad. Led-lampan blinkar 1 gang: fjällkontroll inakti-verad.
S1	-	Anger larmet für mättnad av Fetffiltren i metall och behovet att tvätt dem. Larmet sätts igäng after fläktens effektiva 100 driftstim-mar.		Fast
	-	Anger larm for mättnad av Lukftilret med Aktivt Kol. Larmet sätts igäng after fläktens effektiva 200 driftstimmar.		Blinkande

5. FJÄRRKONTROLL (TILLVAL)

6. BELYSNING
