TUBE PLUS FTU PLUS 3707 I BK - Keukenspoelbak FRANKE - Gratis gebruiksaanwijzing en handleiding

Producttype	Afzuigkap
Merk	Franke
Model	TUBE PLUS FTU PLUS 3707 I BK
Gebruik	Huishoudelijk, vetten opvangen en kookgeuren verwijderen
Minimale veiligheidsafstand	650 mm (volgens specificaties van de kookplaat)
Diameter van de afvoerleiding	Minimaal 120 mm
Elektrische voeding	Zie typeplaatje (netspanning)
Isolatieklasse	Klasse I (aarding vereist)
Aantal motorsnelheden	3 snelheden + intensieve snelheid
Intensieve snelheid	Actief 6 minuten, automatische terugkeer naar vorige snelheid
Verlichting	LED, maximale intensiteit, vervanging door klantenservice
Vetfilters	Vaatwasbestendig, om de 2 maanden
Actief koolstoffilter	Niet wasbaar, vervanging om de 4 maanden
Verzadigingsalarm metalen filters	Ja, na 100 bedrijfsuren (LED S1 brandt continu)
Verzadigingsalarm koolstoffilter	Ja, na 200 bedrijfsuren (LED S1 knippert)
Afstandsbediening	In-/uitschakelen door lang indrukken van T4
Materiaal	Roestvrij staal (bij reinigen de satijnlijnen volgen)
Externe reiniging	Vochtige doek en neutraal vloeibaar reinigingsmiddel, vermijd alcohol/siliconen
Repareerbaarheid	Onderdelen en after-sales service door fabrikant/erkende technicus

Veelgestelde vragen - TUBE PLUS FTU PLUS 3707 I BK FRANKE

Wat is de minimale veiligheidsafstand tussen de kookplaat en de afzuigkap?

De minimale veiligheidsafstand is 650 mm. Indien de instructies van de gaskookplaat een grotere afstand voorschrijven, dient u deze strikt te volgen.

Kan ik de afzuigkap gebruiken samen met gasapparaten?

Ja, maar zorg ervoor dat de ruimte voldoende geventileerd is en dat de onderdruk niet meer dan 0,04 mbar bedraagt om terugstroming van gassen te voorkomen.

Hoe reinig ik de vetfilters?

De vetfilters moeten om de 2 maanden gereinigd worden. Ze kunnen in de vaatwasser gewassen worden. Gebruik een neutraal reinigingsmiddel.

Wanneer moet ik het actieve koolstoffilter vervangen?

Het actieve koolstoffilter moet ongeveer om de 4 maanden vervangen worden (of vaker bij intensief gebruik). Het is niet wasbaar en niet te regenereren.

Wat moet ik doen als de S1-indicator constant brandt of knippert?

Een constant brandende S1 geeft aan dat de metalen filters gereinigd moeten worden (na 100 uur). Een knipperende S1 geeft aan dat het koolstoffilter vervangen moet worden (na 200 uur). Reset het alarm door T3 lang in te drukken met alle lasten uitgeschakeld.

Hoe reset ik het filteralarm?

Met alle lasten uitgeschakeld (motor en verlichting), druk lang op T3. De LED S1 knippert 3 keer om de reset te bevestigen.

Kan de afzuigkap door kinderen worden gebruikt?

Dit apparaat kan worden gebruikt door kinderen ouder dan 8 jaar onder toezicht. Reiniging en onderhoud mogen niet door kinderen zonder toezicht worden uitgevoerd.

Wat moet ik doen als het netsnoer beschadigd is?

Gebruik het apparaat niet. Laat het snoer vervangen door de fabrikant of een erkende technicus om risico's te voorkomen.

Hoe activeer ik de afstandsbediening?

Met alle lasten uitgeschakeld, druk lang op T4. De LED knippert 2 keer voor activering, 1 keer voor deactivering.

Wat moet ik doen bij brand onder de afzuigkap?

Flambeer nooit gerechten onder de afzuigkap. Bij brand schakel de afzuigkap en het vuur uit, gebruik een deksel of geschikte brandblusser. Gebruik nooit water.

GEBRUIKSAANWIJZING TUBE PLUS FTU PLUS 3707 I BK FRANKE

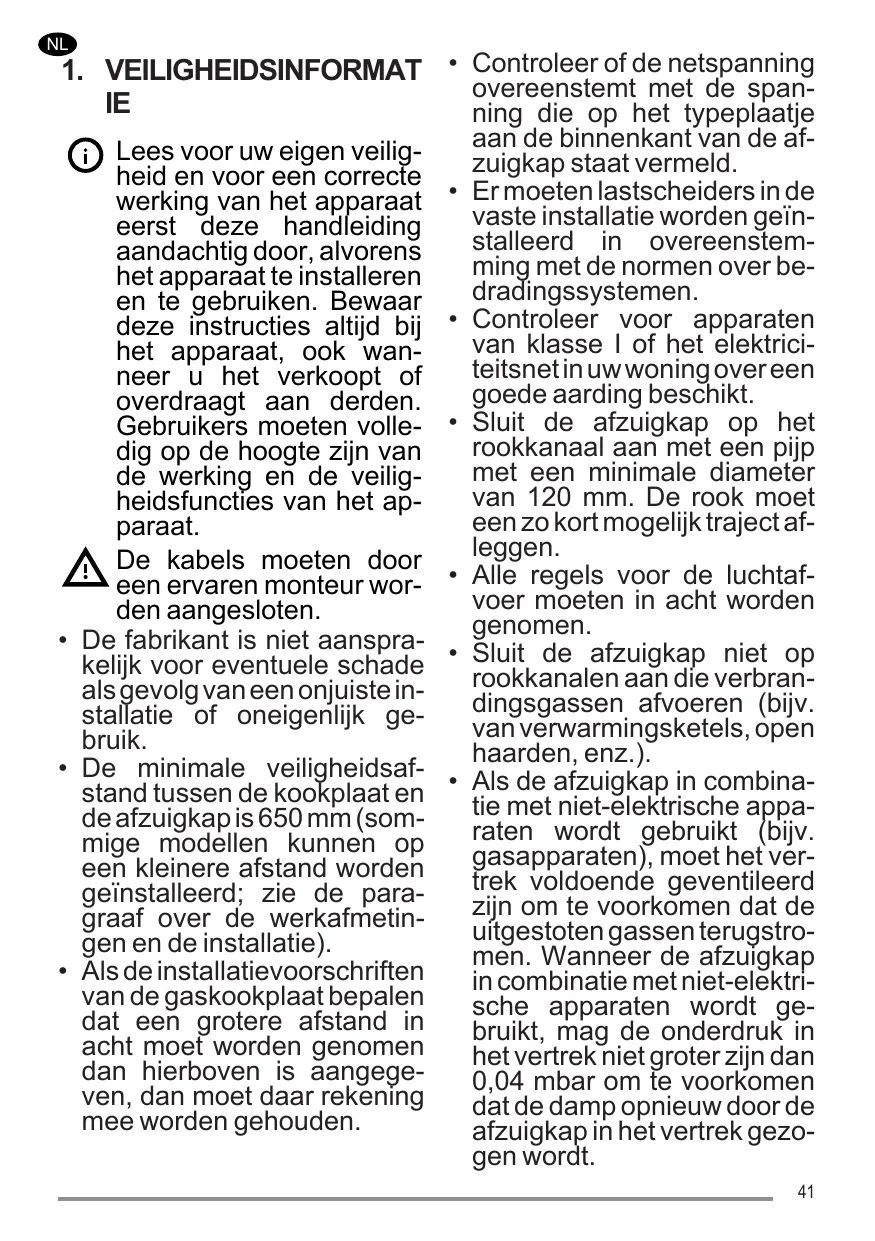

Lees voor uw eigen veiligheid en voor een correcte werking van het apparaat eerst deze handleiding aandachtig door, alvorens het apparaat te installeren en te gebruiken. Bewaar deze instructies altijd bij het apparaat, ook wanneer u het verkoopt of overdraagt aan derden. Gebruikers moeten volledig op de hoogte zijn van de werking en de veiligheidsfuncties van het apparaat.

De kabels moeten door een ervaren monteur worden aangesloten.

• De fabrikant is niet aansprakelijk voor eventuele schade als gevolg van een onjuiste installatie of oneigenlijk gebruik.
• De minimale veiligheidsafstand tussen de kookplaat en de afzuigkap is 650 mm (sommige modellen kunnen op een kleinere afstand worden geïnstalleerd; zie de paragraaf over de werkafmetingen en de installatie).
• Als de installatievoorschriften van de gaskookplaat bepalen dat een grotere afstand in acht moet worden genomen dan hierboven is aangegeven, dan moet daarmee rekening worden gehouden.
• Controleer of de netspanning overeenstemt met de spanning die op het typeplaatje aan de binnenkant van de afzuigkap staat vermeld.
• Er moeten lastscheiders in de vaste installatie worden geïnstalleerd in overeenstemming met de normen over bedradingssystemen.
• Controleer voor apparaten van klasse I of het elektriciteitsnet in uw woning over een goede aarding beschikt.
• Sluit de afzuigkap op het rookkanaal aan met een pijp met een minimale diameter van 120 mm. De rook moet een zo kort mogelijk traject afleggen.
• Alle regels voor de luchtafvoer moeten in acht worden genomen.
• Sluit de afzuigkap niet aan op rookkanalen die verbrandingsgassen afvoeren (bijv. van verwarmingsketels, open haarden, enz.).
• Als de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt (bijv. gasapparaten), moet het vertrek voldoende geventileerd zijn om te voorkomen dat de uitgestoten gassen terugstromen. Wanneer de afzuigkap in combinatie met niet-elektrische apparaten wordt gebruikt, mag de onderdruk in het vertrek niet groter zijn dan 0,04 mbar om te voorkomen dat de damp opnieuw door de afzuigkap in het vertrek wordt gezogen.
• De lucht mag niet worden afgevoerd door een kanaal dat wordt gebruikt voor de rookgasafvoer door apparaten op gas of andere brandstoffen.
• Een beschadigde voedingskabel moet door de fabrikant of door een monteur van de technische servicedienst worden vervangen.
• Sluit de stekker op een toegankelijk stopcontact aan dat voldoet aan de geldende normen.
• Met betrekking tot de technische en veiligheidsmaatregelen voor de rookgasafvoer is het belangrijk dat de regels die door de lokale autoriteiten zijn bepaald nauwgezet worden opgevolgd.

WAARSCHUWING: verwijder de beschermfolie alvorens de afzuigkap te installeren.

• Gebruik alleen schroeven en kleine onderdelen die geschikt zijn voor de afzuigkap.

WAARSCHUWING: indien de schroeven en bevestigingssystemen niet volgens deze aanwijzingen worden geïnstalleerd, bestaat het gevaar voor elektrische schokken.

• Niet direct met optische instrumenten (verrekijker, vergrootglas...) waarnemen.
• Er mag niet onder de afzuigkap geflambeerd worden: brandgevaar.
• Het apparaat mag worden gebruikt door kinderen ouder

dan 8 jaar en door personen met een lichamelijke, zintuiglijke of geestelijke beperking of met onvoldoende ervaring en kennis, mits ze onder toezicht staan en goed geïnstrueerd zijn over een veilig gebruik van het apparaat en de gevaren die ermee samenhangen. Zorg ervoor dat kinderen niet met het apparaat spelen. Reiniging en onderhoud door de gebruiker mogen niet door kinderen worden uitgevoerd, tenzij ze onder toezicht staan.

• Kinderen moeten worden gecontroleerd om er zeker van te zijn dat ze niet met het apparaat spelen.
• Het apparaat mag niet gebruikt worden door personen (waaronder kinderen) met geestelijke, lichamelijke of zintuiglijke beperkingen, of door personen zonder ervaring en kennis, tenzij ze onder toezicht staan of worden geïnstrueerd over het gebruik van het apparaat.

Tijdens het gebruik van de kooktoestellen kunnen de toegankelijke delen erg heet worden.

• Reinig en/of vervang de filters na de aangegeven tijdsperiode (brandgevaar). Zie de paragraaf Onderhoud en reiniging.
• De ruimte moet voldoende geventileerd zijn als de afzuigkap tegelijk met apparaten op gas of andere brandstoffen worden gebruikt (niet

van toepassing op apparaten die alleen lucht in de ruimte blazen).

• Het symbool op het product of op de verpakking wijst erop dat dit product niet als huishoudafval mag worden behandeld. Het moet echter aan een speciaal verzamelcentrum worden gebracht waar elektrische en elektronische apparatuur worden gerecycled. Als u ervoor zorgt dat dit product op de correcte manier wordt verwijderd, voorkomt u mogelijk voor mens en milieu negatieve gevolgen die zich zouden kunnen voordoen in geval van verkeerde afvalbehandeling. Neem voor meer details over het recyclen van dit product contact op met uw gemeente, de plaatselijke vuilophaaldienst of de winkel waar u het product hebt gekocht.

2. GEBRUIK

• De afzuigkap is uitsluitend bedoeld voor huishoudelijk gebruik om kookgeuren te verwijderen.
• Gebruik de afzuigkap nooit voor andere doeleinden dan waarvoor hij bedoeld is.
• Laat nooit hoog brandende branders onbedekt onder een werkende afzuigkap. Regel de vlammen altijd zo dat ze niet langs de pannen omhoogkomen.
• Controleer frituurpannen tijdens het gebruik: de oververhitte olie zou vlam kunnen vatten.

3. REINIGING EN ONDERHOUD

• Het filter met actieve koolstof is niet afwasbaar of regenereerbaar en moet ongeveer om de 4 maanden worden vervangen, of vaker bij zeer intensief gebruik (W).

• De vetfilters moeten om de 2 maanden worden schoongemaakt, of vaker bij zeer intensief gebruik. Ze kunnen in de afwasmachine worden gewassen (Z).

Maak de afzuigkap schoon met een vochtige doek en een mild vloeibaar schoonmaakmiddel. - Vermijd het gebruik van producten op basis van alcohol of siliconen voor de reiniging van de buiten- en binnenkant van de afzuigkap.

Als het product of onderdelen ervan gemaakt is van roestvrij staal, gebruik dan voor de reiniging specifieke, niet-schurende producten en volg tijdens de reiniging de lijnen van de satinering.

4. BEDIENINGSELEMENTEN

S1
Toets	Druk op toets	Functie		Led
L	Kort	Inschakeling/Uitschakeling verlichting bij maximale intensiteit.		-
T1	Kort	Inschakeling/Uitschakeling van de motor bij eerste snugheid.		Continu brandend
T2	Kort	Inschakeling van de motor bij de tweede snugheid.		Continu brandend
	Lang bij alle belastingen (motor, en verlichting) uitzugeschakeld	Activeert/Deactiveert het alarm van de Koolstofffilters.		Led knippert 2 maal: alarm geactveerd. Led knippert 1 maal: alarm geactveerd.
T3	Kort	Schakelt de motor in bij derde snugheid.		Continu brandend
	Lange druk bij alle belastingen (motor en verlichting) uitzgeschakeld	Uitvoering van de reset van het alarm verzadiging Filters.		Led S1 knippert 3 maal.
T4	Kort	Schakelt de motor in bij de Intensieve snugheid. Deze snugheid haelt een duur van 6 minuten. Na het verstreijken van deze tijd keert het systeem automatisch terug maar de erder geselecteerde snugheid. Als de functie geactveerd wordt bij uitzugeschakelde motor, wordt na het verstreijken van de tijd overgegaan�de modus OFF. De functie wordt uitzgeschakeld door op bezelfde toets te drukken, of door de motor uitzef schakenen.		Continu brandend
	Lang	Activering/deactivering van de afstandsbediening.		De led knippert 2 maal: afstandsbediening ge-actveerd. De led knippert 1 maal: afstandsbediening ge-actveerd.
S1	-	Signaleert het alarm verzadiging Metalen Vetfilters en de noodzaak ze te wassen. Het alarm wordt geactveerd na 100 werkelijkbebrijfsuren van de afzuiqkap.		Continu brandend
	-	Signaleert het alarm verzadiging Koolstof Geurfilter. Het alarm wordt geactveerd na 200 werkelijkbezirensuren van de afzuiqkap.		Knipperend

5. AFSTANDSBEDIENING

(OPTIONEEL)

6. VERLICHTING

• Neem voor de vervanging contact op met de technische klantenservice ('Wend u voor de aankoop tot de technische klantenservice').
