Tipo de producto	Campana extractora
Marca	Franke
Modelo	TUBE PLUS FTU PLUS 3707 I BK
Uso	Doméstico, capturar las grasas y eliminar los olores de cocina
Distancia de seguridad mínima	650 mm (según especificaciones de la placa de cocción)
Diámetro del conducto de evacuación	Mínimo 120 mm
Alimentación eléctrica	Ver placa de características (tensión de red)
Clase de aislamiento	Clase I (toma de tierra requerida)
Número de velocidades del motor	3 velocidades + velocidad intensiva
Velocidad intensiva	Activa 6 minutos, retorno automático a la velocidad anterior
Iluminación	LED, intensidad máxima, reemplazo por servicio técnico
Filtros de grasa	Lavables en lavavajillas, cada 2 meses
Filtro de carbón activo	No lavable, reemplazo cada 4 meses
Alarma saturación filtros metálicos	Sí, después de 100 horas de funcionamiento (LED S1 fijo)
Alarma saturación filtro carbón	Sí, después de 200 horas de funcionamiento (LED S1 parpadeante)
Control remoto	Activación/desactivación con pulsación larga en T4
Material	Acero inox (seguir las líneas de satinado al limpiar)
Limpieza exterior	Paño húmedo y detergente líquido neutro, evitar alcohol/silicona
Reparabilidad	Piezas y servicio postventa por el fabricante/técnico autorizado

Preguntas frecuentes - TUBE PLUS FTU PLUS 3707 I BK FRANKE

¿Cuál es la distancia de seguridad mínima entre la placa de cocción y la campana?

La distancia de seguridad mínima es de 650 mm. Sin embargo, si las instrucciones de la placa de cocción a gas especifican una distancia superior, por favor, téngala en cuenta imperativamente.

¿Puedo usar la campana al mismo tiempo que aparatos a gas?

Sí, pero asegúrese de que la habitación esté adecuadamente ventilada y que la presión negativa no supere 0,04 mbar para evitar el retorno de gases.

¿Cómo limpiar los filtros de grasa?

Los filtros de grasa deben limpiarse cada 2 meses. Se pueden lavar en el lavavajillas. Use un detergente neutro.

¿Cuándo reemplazar el filtro de carbón activo?

El filtro de carbón activo debe reemplazarse aproximadamente cada 4 meses (o más a menudo en caso de uso intensivo). No es lavable ni regenerable.

¿Qué hacer si el indicador S1 se enciende fijo o parpadea?

Un indicador S1 fijo indica que hay que lavar los filtros metálicos (después de 100h). Un indicador S1 parpadeante indica que hay que reemplazar el filtro de carbón (después de 200h). Restablezca la alarma presionando prolongadamente T3 con todas las cargas apagadas.

¿Cómo restablecer la alarma de los filtros?

Con todas las cargas apagadas (motor y luces), presione prolongadamente T3. El LED S1 parpadea 3 veces para confirmar el restablecimiento.

¿Puede la campana ser utilizada por niños?

Este aparato puede ser utilizado por niños de más de 8 años bajo supervisión. La limpieza y el mantenimiento no deben ser realizados por niños sin supervisión.

¿Qué hacer si el cable de alimentación está dañado?

No usar el aparato. Haga reemplazar el cable por el fabricante o un técnico autorizado para evitar cualquier riesgo.

¿Cómo activar el control remoto?

Con todas las cargas apagadas, presione prolongadamente T4. El LED parpadea 2 veces para activación, 1 vez para desactivación.

¿Qué hacer en caso de fuego debajo de la campana?

Nunca flambe alimentos debajo de la campana. En caso de fuego, apague la campana y el fuego, luego use una tapa o un extintor adecuado. Nunca use agua.

MANUAL DE USUARIO TUBE PLUS FTU PLUS 3707 I BK FRANKE

IT LIBRETTO DI USO EN USER MANUAL DE GEBRAUCHSANLEITUNG FR MANUEL D'UTILISATION TR KITAPQIK KULLANIN ES MANUAL DE USO PT LIVRO DE INSTRUÇÉS PARA UTILIZÁÑO GR O△HΓIΕΣ XPHΣHΣ RU PYKOBOДCTBOПОЗКПЛУATALIM NL GEBRUKSAANWIJZING SV ANVÄNDNINGSHANDBOK PL INSTRUKCJA UZYTKOWANIA CZ NAVOD KPOUZITI F KAYTTOOHJEET UK IHCTPYKLIJ3 EKCJIYATAUJI RO MANUAL DE FOLOSIRE DA BRUGSVEJLEDNING NO BRUKSVEILEDNING SK NAVOD NA POUZIVANIE BG PbKOBOJCTBO HA NOTPEBITEJIa ET KASUTUSJUHEND LIETOSANAS PAMACIBA LT NAUDOTOJO VADOVAS SI NAVODILO ZA UPORABO AR piaiinall

IT 3 EN 7 DE 11 FR 15 TR 19 ES 23 PT 27 GR 31 RU 36 NL 41 SV 45 PL 49 CZ 54 F 58 UK 62 RO 67 DA 71 NO 75 SK 79 BG 83 ET 87 LV 91 LT 95 SI 99 AR 103

IT

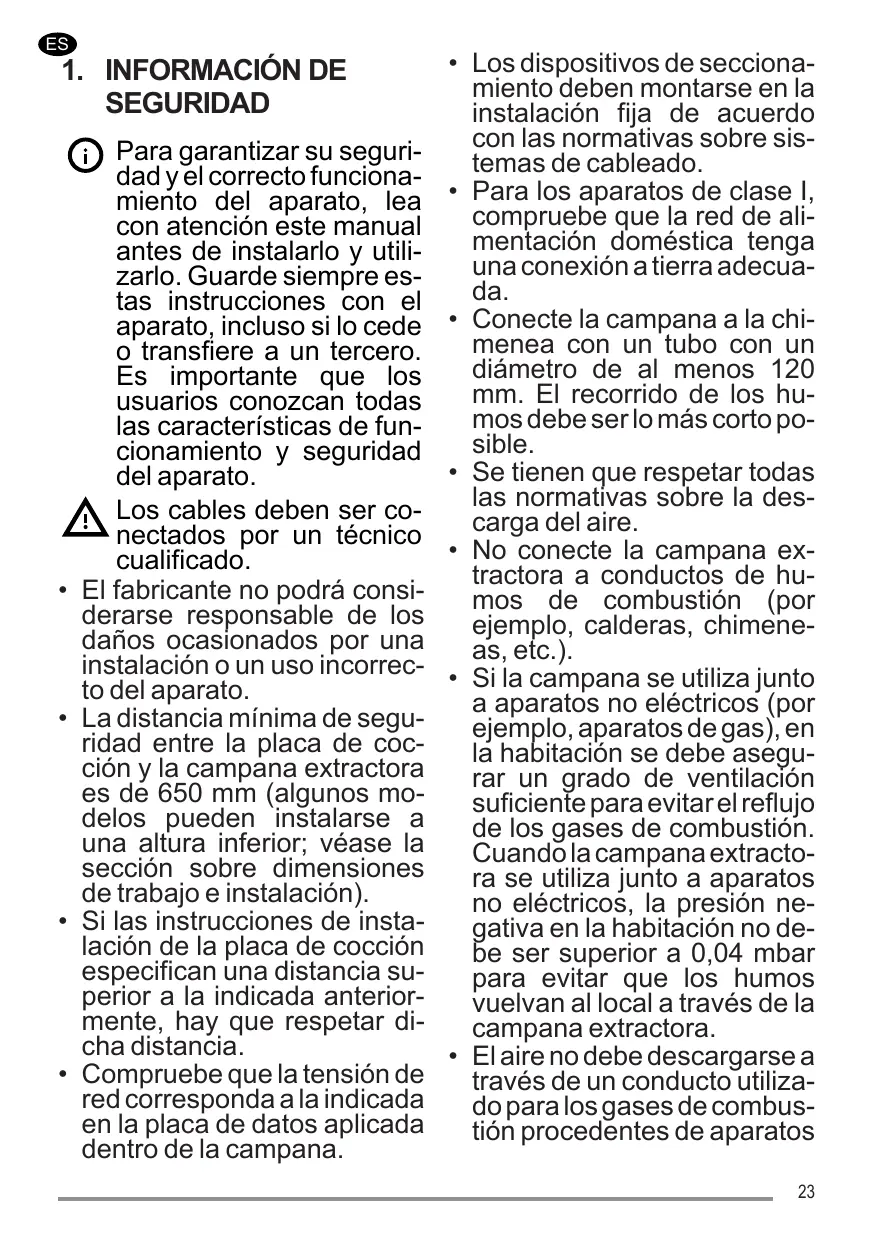

1. INFORMACIÓN DE SEGURIDAD

Para garantizar su seguridad y el correcto funcionamiento del aparato, lea con atención este manual antes de instalarlo y utilizarlo. Guarde siempre estas instrucciones con el aparato, incluso si lo cede o transfiere a un tercero. Es importante que los usuarios conozcan todas las características de funcionamiento y seguridad del aparato.

Los cables deben ser conectados por un técnico especializado.

• El fabricante no se hace responsable de los daños ocasionados por una instalación o un uso incorrecto del aparato.
• La distancia mínima de seguridad entre la placa de cocción y la campana extractora es de 650 mm (algunos modelos pueden instalarse a una altura inferior; véase la sección sobre dimensiones de trabajo e instalación).
• Si las instrucciones de instalación de la placa de cocción especifican una distancia superior a la indicada anteriormente, hay que respetar dicha distancia.
• Compruebe que la tensión de red corresponda a la indicada en la placa de datos aplicada debajo de la campana.
• Los dispositivos de seccionamiento deben montarse en la instalación fija de acuerdo con las normativas sobre sistemas de cableado.
• Para los aparatos de clase I, compruebe que la red de alimentación doméstica disponga de una conexión a tierra adecuada.
• Conecte la campana a la chimenea con un tubo con un diámetro de al menos 120 mm. El recorrido de los humos debe ser lo más corto posible.
• Se deben respetar todas las normativas sobre la descarga del aire.
• No conecte la campana extractora a conductos de humos de combustión (por ejemplo, calderas, chimeneas, etc.).
• Si la campana se usa con aparatos no eléctricos (por ejemplo, aparatos de gas), en la habitación se debe asegurar un grado de ventilación suficiente para evitar el reflujo de los gases de combustión. Cuando la campana extractora se usa con aparatos no eléctricos, la presión negativa en la habitación no debe ser superior a 0,04 mbar para evitar que los humos vuelvan al local a través de la campana extractora.
• El aire no debe descargarse a través de un conducto utilizado para los gases de combustión procedentes de aparatos

de combustión de gas u otros combustibles.

• Si el cable de alimentación está dañado, debe ser reemplazado por el fabricante o por un técnico del servicio de asistencia.
• Conecte la clavija a una toma de corriente conforme con las normativas vigentes y que se encuentre en una posición accesible.
• Con respecto a las medidas técnicas y de seguridad que se deben tener para la descarga de los humos, es importante seguir escrupulosamente las normas establecidas por las autoridades locales.

ADVERTENCIA: antes de instalar la campana, retire las películas de protección.

• Utilice solo tornillos y accesorios adecuados para la campana.

ADVERTENCIA: no instalar los tornillos o elementos de sujeción de acuerdo con estas instrucciones puede comportar riesgos de descargas eléctricas.

• No observe directamente con instrumentos ópticos (prismáticos, lupa...).
• No realice flambeados bajo la campana: se podrá producir un incendio.
• Este aparato puede ser utilizado por niños mayores de 8 años y por personas con capacidades físicas, sensoriales

o mentales reducidas o con experiencia y conocimiento insuficientes, siempre que sean vigilados atentamente e instruidos sobre el uso seguro del aparato y sobre los peligros que conlleva. Asegúrese de que los niños no jueguen con el aparato. La limpieza y el mantenimiento por parte del usuario no deben ser llevados a cabo por niños, a menos que sean vigilados.

• Vigile siempre a los niños para asegurarse de que no jueguen con el aparato.
• El aparato no debe ser utilizado por personas (incluidos niños) con capacidades físicas, sensoriales o mentales reducidas o con experiencia y conocimientos insuficientes, a menos que sean vigilados atentamente e instruidos al respecto.

Cuando se usan aparatos de cocción, las partes accesibles pueden calentarse mucho.

• Limpie y/o reemplace los filtros antes del tiempo especificado (peligro de incendio). Véase el apartado Mantenimiento y limpieza.
• Debe haber una ventilación adecuada del local cuando la campana se usa simultáneamente con aparatos de gas u otros combustibles (no se aplica a aparatos que descargan únicamente el aire en el local).
• El símbolo en el producto o en su embalaje indica que el producto no debe desecharse como un residuo doméstico normal. El producto a eliminar se tiene que llevar a un centro de recogida especializado en el reciclaje de componentes eléctricos y electrónicos. Al asegurarse de que este producto se deseche correctamente, podrá evitar las posibles consecuencias negativas para el medio ambiente y la salud que podrían derivarse de su eliminación inadecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el ayuntamiento, el servicio local de eliminación de residuos o la tienda donde compró el producto.

2. USO

• La campana extractora está diseñada exclusivamente para uso doméstico con el fin de eliminar los olores de la cocina.
• No utilice nunca la campana para fines distintos para los que ha sido diseñada.
• No deje llamas altas debajo de la campana cuando esté funcionando.
• Ajuste la intensidad de la llama de manera que abarque exclusivamente

el fondo del recipiente de cocción y no sobresalga por los lados.

Las freidoras deben vigilarse constantemente durante el uso: el aceite sobrecalentado puede encenderse.

3. LIMPIEZA Y MANTENIMIENTO

• El filtro de carbón activo no se puede lavar ni regenerar, y se debe cambiar aproximadamente cada 4 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo (W).

• Los filtros de grasa deben limpiarse cada 2 meses de funcionamiento o con mayor frecuencia en caso de uso muy intensivo y se pueden lavar en el lavavajillas (Z).

• Limpie la campana con un paño húmedo y un detergente líquido neutro.
• Para la limpieza externa e interna de la campana, evite productos alcohólicos o siliconados.

Si el producto o alguna de sus partes es de acero inoxidable, use productos específicos no abrasivos y siga las líneas de satinado durante la limpieza.

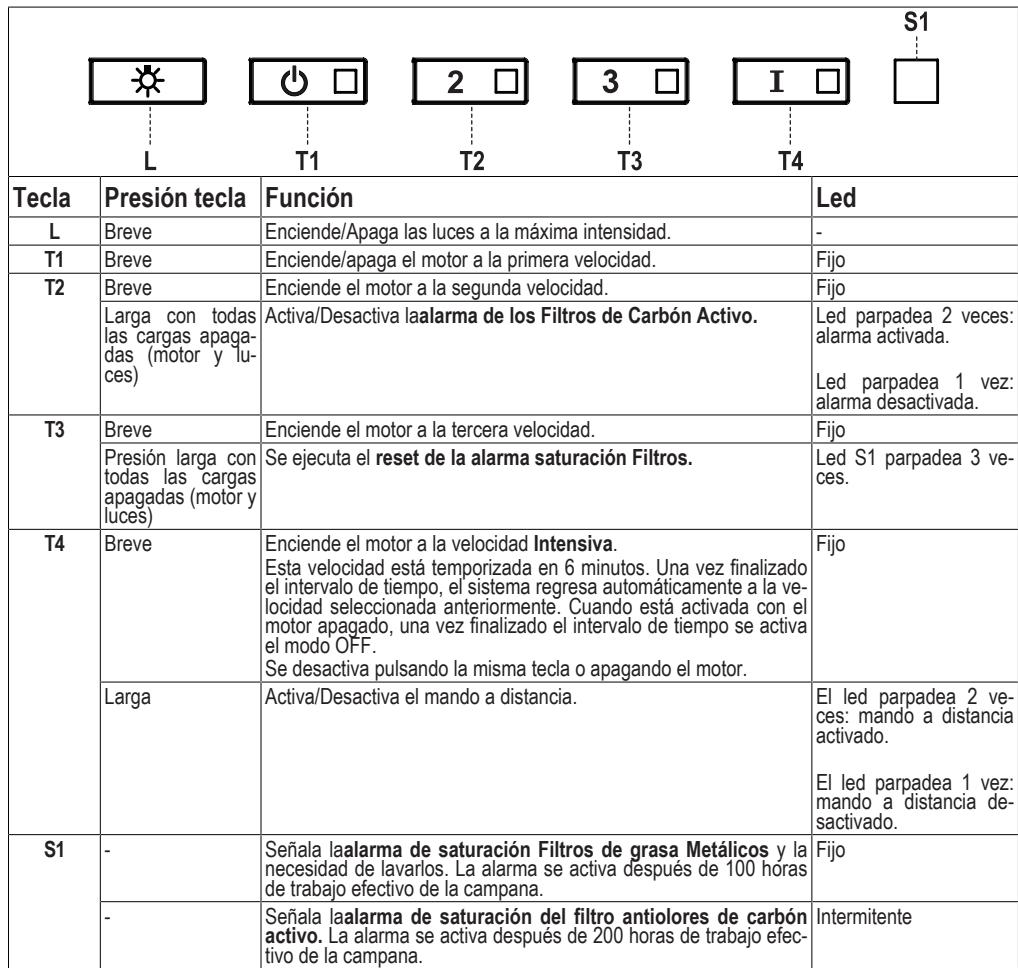

4. MANDOS

• Para la sustitución, contacte con el Servicio de Asistencia Técnica.
