TUBE PLUS FTU PLUS 3707 I BK - Kuchyňský dřez FRANKE - Bezplatný návod k obsluze

Typ produktu	Odsavač par
Značka	Franke
Model	TUBE PLUS FTU PLUS 3707 I BK
Použití	Domácí, zachycování tuků a odstraňování kuchyňských pachů
Minimální bezpečná vzdálenost	650 mm (podle specifikací varné desky)
Průměr odtahového potrubí	Minimálně 120 mm
Elektrické napájení	Viz typový štítek (síťové napětí)
Třída izolace	Třída I (vyžaduje uzemnění)
Počet rychlostí motoru	3 rychlosti + intenzivní rychlost
Intenzivní rychlost	Aktivní 6 minut, automatický návrat na předchozí rychlost
Osvětlení	LED, maximální intenzita, výměna autorizovaným servisem
Tukové filtry	Lze mýt v myčce, každé 2 měsíce
Aktivní uhlíkový filtr	Nemyje se, výměna každé 4 měsíce
Alarm nasycení kovových filtrů	Ano, po 100 hodinách provozu (LED S1 svítí)
Alarm nasycení uhlíkového filtru	Ano, po 200 hodinách provozu (LED S1 bliká)
Dálkové ovládání	Aktivace/deaktivace dlouhým stiskem T4
Materiál	Nerezová ocel (při čištění postupujte podle saténových linií)
Vnější čištění	Vlhký hadřík a neutrální tekutý čisticí prostředek, vyhýbejte se alkoholu/silikonu
Opravitelnost	Náhradní díly a poprodejní servis od výrobce/autorizovaného technika

Často kladené otázky - TUBE PLUS FTU PLUS 3707 I BK FRANKE

Jaká je minimální bezpečná vzdálenost mezi varnou deskou a odsavačem?

Minimální bezpečná vzdálenost je 650 mm. Pokud však instrukce pro plynovou varnou desku specifikují větší vzdálenost, musíte ji bezpodmínečně dodržet.

Mohu používat odsavač současně s plynovými spotřebiči?

Ano, ale ujistěte se, že místnost je dostatečně větraná a že podtlak nepřesahuje 0,04 mbar, aby nedošlo k zpětnému nasávání plynů.

Jak čistit tukové filtry?

Tukové filtry je třeba čistit každé 2 měsíce. Lze je mýt v myčce nádobí. Používejte neutrální čisticí prostředek.

Kdy vyměnit aktivní uhlíkový filtr?

Aktivní uhlíkový filtr by se měl vyměnit přibližně každé 4 měsíce (nebo častěji při intenzivním používání). Není pratelný ani regenerovatelný.

Co dělat, když kontrolka S1 svítí nebo bliká?

Kontrolka S1 svítí signalizuje, že je třeba umýt kovové filtry (po 100h). Kontrolka S1 bliká signalizuje, že je třeba vyměnit uhlíkový filtr (po 200h). Alarm resetujte dlouhým stiskem T3 při vypnuté zátěži.

Jak resetovat alarm filtrů?

Při vypnuté zátěži (motor a světla) stiskněte dlouze T3. LED S1 třikrát blikne pro potvrzení resetu.

Mohou odsavač používat děti?

Tento spotřebič mohou používat děti starší 8 let pod dohledem. Čištění a údržbu nesmí provádět děti bez dozoru.

Co dělat, když je poškozen napájecí kabel?

Nepoužívejte spotřebič. Nechte kabel vyměnit výrobcem nebo autorizovaným technikem, abyste předešli riziku.

Jak aktivovat dálkové ovládání?

Při vypnuté zátěži stiskněte dlouze T4. LED dvakrát blikne pro aktivaci, jednou pro deaktivaci.

Co dělat v případě požáru pod odsavačem?

Nikdy neflambujte pokrmy pod odsavačem. V případě požáru vypněte odsavač a uhaste oheň, poté použijte poklici nebo vhodný hasicí přístroj. Nikdy nepoužívejte vodu.

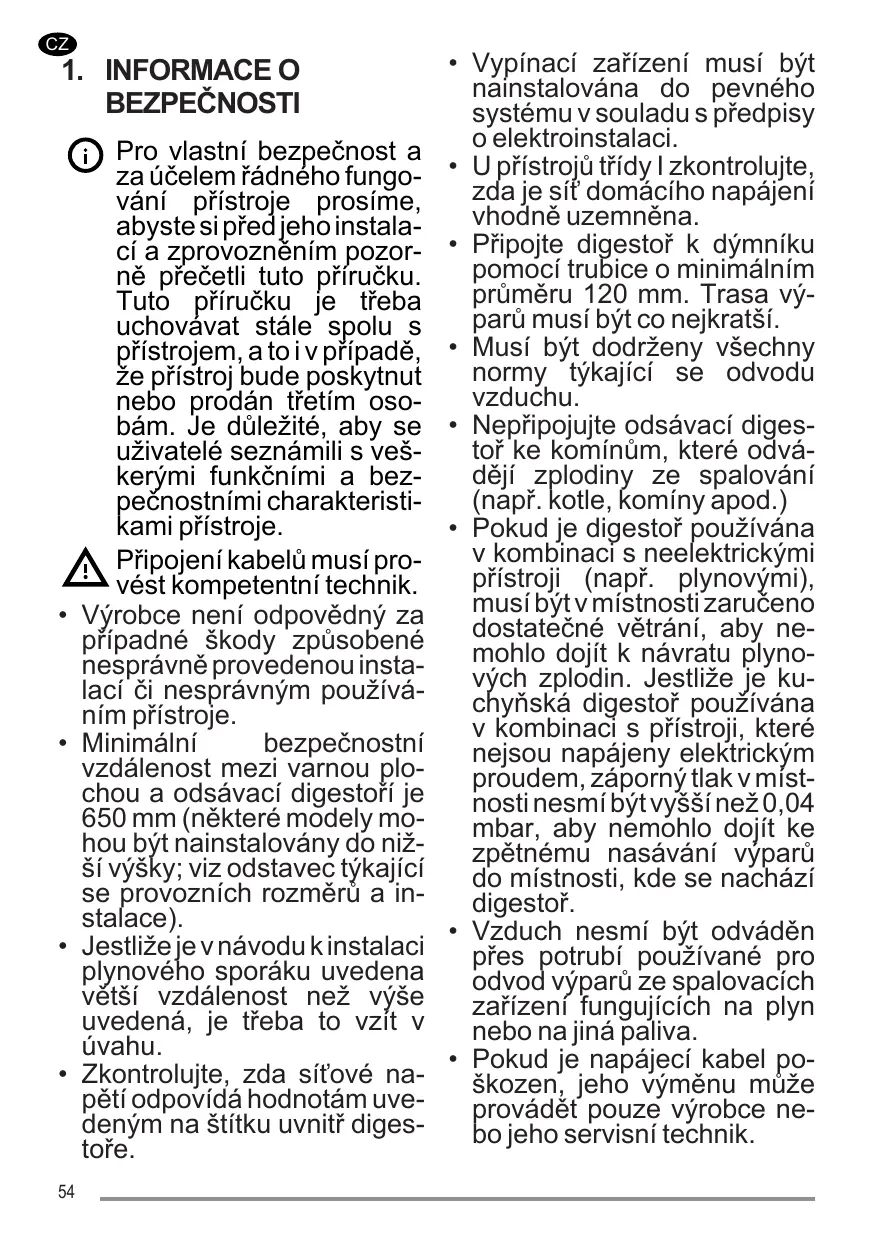

NÁVOD K OBSLUZE TUBE PLUS FTU PLUS 3707 I BK FRANKE

i Pro vlastní bezpečnost a za učelem rádného fungování prístroje prosíme, abyste si prěd jeho instalací a zprovozněním pozorně prěčetli:tuto príručku. Tuto príručku je třeba uchovavat stále spolu s prístrojem, a toiv pripadě, ze prístroj bude poskytnut nebo prodán třetím osobám. Je duležité, aby se uživatele seznámili s veskéri mi funkčnimi a bezpečnostními charakteristíkami prístroje.

Připojení kabelú musí pro-vést kompetentní technik.

Vyrobce není odpovedný za pripadné škody zpúsobné nesprávně provedenou instalaci ān nasprávným použiváním pristroje.
- Minimálni bezpečnostní vzdálenost mezi varnou plochou a odsávací digestóří je 650 mm (nékteré modely mohou byt nainstalovány do nizší výšky; viz odstavec týkajíci se provozních rozměru a instalace).
- Vestlizje je vnavodu kinstalaci plynového sporáku uvedena větůvzdálenost než vyše uvedená, je třeba to vžit vúvahu.
Zkontrolujte, zda sítové napétí odpovída hodnotám uvedenym na štítku uvnitř digestore.

• Vypínací zarizení musí byt nainstalována do pevného systému v souladu s prédpisy o elektroinstalaci.
  U pristrojú trídy Izkontrolujte, zda je sít domácího napájení vchodné uzemnéna.
• Připojtě digestorě k dýmníku pomoci trubice o minimálné min prüměru 120 mm. Trasa výparů musí byt co nejkratsí.
• Musí byt dodrženy vsechny normy týkajíci se odvodu vzduchu.
• Nepřipojujte odsávací digestor ke komínüm, které odvádeji zplodiny ze spalování (napr. kotle, komíny apod.)
• Pokud je digestor používána v kombinaci s neelektrickými prístroji (napr. plynovými), musí byt v mistnosti zaruceno dostatečné větrání, aby nemohlo dojit k navratu plynovych zplodin. jestliže je kuchyńska digestor používána v kombinaci s prístroji, které nejsou napajeny elektrickým proudem, zaporny tlak v mistnosti nesmi byt vyšínež 0,04 mbar, aby nemohlo dojit ke zpětnému nasavány vyparù do mistnosti, kde se nachází digestor.
  Vzduch nesmi byt odvadén prés potrubí použivané pro odvod výparù ze spalovacích zařizení fungujících na plyn nebo na jiná paliva.

• Pokud je napajeci kabel poškozen, jeho výměnu muže provadět pouze vyrobce nebo jeho servisní technik.

• Připoje zástrčku do zásuvky odpopvidajícī normám a ve snadno pristupné poloze.

• Pri realizaci technickych a bezpečnostnich rozměru pro odvod výparů je třeba pečlivé dodržovat predpísy stanovené mistrími orgány.

UPOZORNÉNÍ: Pred instalaci digestoře odstraţe ochranné fólie.

UPOZORNENI: nebude-li provedena montáž šroubů nebo upevnovacích zařízení podle tohoto námodu, mohlo by vzniknout nebezpečí zasažení elektrickým proudem.

• Nepozorujte prímo optickymi prístroji (dalekohledem, lupou....).
• Pod kuchynskou digestorí neprijapravujte flambované po-krmy, je zde nebezpečí požáru.
  Tento prístroj mûze byt použí-ván detmi ve věku nad 8 let a osobami se sníženymi psycho-fyzicko-smyslovymi schopnostmi nebo bez patrčnych zkušeností a znalostí, pokud jsou pod pečlivým dohledem nebo bylyseznámeny sPokyny k použití prístroje bezpečným zpùsobem a rozumí jeho rizikúm. Zkontrolujte, zdá si deti nahrají prístrojem. Čistěnéá udřžba, které mají byt vykonávány uživatelem, nesmi byt provádeny

dětmí,Pokud nejsou pod dohledem.

• Děti musí BYt pod dohledem, kontrolujte, aby si nehrály s prístrojem.
• Prístroj nesmí byt používan osobami (včetné detí) se sní–zenými psycho-fyzicko-smysslovými schopnostmi nebo s nedostatečnými zkušenostmi āznalostmi, s vyjimkou prípadů, kdy jsou pod dostatečným dohledem a byly dostatečné poučeny.

Vycistete a/nebo vymene filtry po uvedené době (nebezpeci vzniceni). Rid'te se odstavcem Udržba a cisteni.
- Pokud je digestor používána současné s plynovými prístroji nebo prístroji, které používají nějaké jiné palivo, v mistrasti musí býtvhodné větrání (neaplikuje se na prístroje, které pouze vypoustějí vzduch do mistrasti)
Symbol na vyrobku nebona jeho obalu označuje, ze vyrobek nemuže byt zlikvidován jako normálí domácí odpad. Vyrobek, který má byt likvidován, musí byt odevzdán do specializovanych sběren pro recyklaci elektrických a elektronickích componentů. Tim, ze se uistíte o rǎdném provedeni likvidace tohoto vyrobku, prispějete k zabréní prípadného negativného

dopadu naŽivotni prostředá na zdraví osob, který by mohla mít nesprávné provedená likvidace. Podrobnějs informace o recyklaci tohoto vyrobku ziskáte na obecním uřade, v mistrém podniku pro sběr domácího opadu nebo v obchodě, kde jste vyrobek zakoupili.

2. POUžITÍ

• Odsávací digestor je navržena vylučné pro domácí použití, k odstražování pachú z kuchyně.
• Nikdy nepoužívejte digestoř k jiným učelum než k těm, pro které je určena.
• Nikdy nenechávejte pod digestoři pri chodu vysoký plamen.
• Serid'te intenzitu plamene tak, aby byl nasměrován pouze na dno varné ná-doby a ujistěte se, aby nešlehal po jejich stranách.
• Kontrolujte fritovaci hrnce během používání: príliš zahrátý olej by se mohl vznítit.

3. ČISTěNÍ A UDRžBA

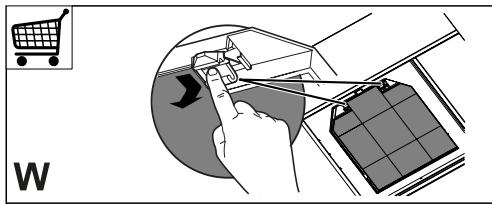

Uhlíkový filtr nelze myt ani regenerovat, ale je třeba ho vyměnit zhruba po každych 4 měsících používání nebo v prípadě potřeby i Častěji (W).

Tukové filtry je třeba Čistit po kazdych 2 měsících používaní nebo i Častěji v prípadě velmi intenszivné používaní, je možné je myt v myčce (Z).

• Digestoř Čište tete navlhčeným hadrem aneutralím tekutým Čisticím prostředkem.
• Pro Čišění vnějsí a vinitří cásti oda- vače par nepoužívejte vyrobky na bá- zi alkoholu nebo silikonu.

Pokud je vyrobek nebo některá z jeho Častí vyrobena z nerezové oceli, používejte k Čistěné speciálné neabrazivné prostředky a pri Čistěné dodržujte linie saténového povrchu.

4. PRÍKAZY

S1
L	T1	T2	T3	T4
Tlăčitko	Stisknuti tlačitka	Funkce		Led
L	Krătké	Zapíná/vypíná světla na maximálné intenzitu.		-
T1	Krătké	Zapíná/vypíná motor na Jednicku.		Svití stále
T2	Krătké	Zapne motor na dvojku.		Svití stále
	Dlouhé se všemi spotřebiči vypnuty-mi (motor a světlá)	Aktivuje/deaktivuje alarm uhlikovych filtrů.		Kontrolka led zabliká dvakráť: alarm je aktivo-vàn.
				Kontrolka led zabliká jegnou: alarm je deakti-vován.
T3	Krătké	Zapne motor na trojku.		Svití stále
	Dlouhé stisknuti, když jsou všechny spotřebiče vypnuty (motor a světlá)	Provede se reset alarmu nasynceni filtrů.		Kontrolka led S1 třitrát zabliká.
T4	Krătké	Zapne motor na Intenzivné rychlost. Tato rychlost je casově omezena na 6 minut. Po uplynuti títo doby se systém automaticaky navrát na rychlost, která byla zvolena prědítim. Doje-li k její aktivaci s vypnutym motorem, po uplynuti tí-to doby systém prějde do režimu OFF. Deaktivuje se stisknutím těhož tlăcitka nebo vypnutím motoru.		Svití stále
	Dlouhé	Aktivuje/deaktivuje dálkové ovládání.		Kontrolka led zabliká dvakráť: dálkové ovládá-ni je aktivoványo.
				Kontrolka led zabliká jegnou: dálkové ovládá-ni je deaktivoványo.
S1	-	Signalizuje alarm nasynceni kovovych tukovych filtrů a nutnost je umyť. Tento alarm se spusti po 100 hodinách skutečného provozu digestоře.		Svití stále
	-	Signalizuje alarm nasynceni uhlikového pachového filtru. Tento alarm se spusti po 200 hodinách skutečného provozu digestоře.		Bliká

5. DÁLKOVÍ OVLADAČ (VOLITELNÉ)

6. OSVÉTLENÍ

• Pro vymenu kontaktujte oddeleni technického servisu ("Pro nákup se obratte na oddeleni technického servisu").
