Tuotetyyppi	Liesituuletin
Merkki	Franke
Malli	TUBE PLUS FTU PLUS 3707 I BK
Käyttö	Kotikäyttöön, rasvojen keräämiseen ja keittiön hajujen poistamiseen
Pienin turvaetäisyys	650 mm (keittotason ohjeiden mukaan)
Poistoputken halkaisija	Vähintään 120 mm
Sähköliitäntä	Katso tyyppikilpi (verkkojännite)
Suojausluokka	Luokka I (maadoitus vaaditaan)
Moottorin nopeuksien lukumäärä	3 nopeutta + tehonopeus
Tehonopeus	Toimii 6 minuuttia, palaa automaattisesti edelliseen nopeuteen
Valaistus	LED, maksimiteho, vaihto huoltopalvelun toimesta
Rasvasuodattimet	Pestävissä astianpesukoneessa, 2 kuukauden välein
Aktiivihiilisuodatin	Ei pestävissä, vaihto 4 kuukauden välein
Metallisuodattimien kyllästyshälytys	Kyllä, 100 käyttötunnin jälkeen (LED S1 palaa jatkuvasti)
Hiilisuodattimen kyllästyshälytys	Kyllä, 200 käyttötunnin jälkeen (LED S1 vilkkuu)
Kauko-ohjain	Päälle/pois pitkällä painalluksella T4
Materiaali	Ruostumaton teräs (puhdistuksessa noudata satinointiviivoja)
Ulkopinnan puhdistus	Kostea liina ja neutraali nestemäinen pesuaine, vältä alkoholia/silikonia
Korjattavuus	Osat ja huolto valmistajalta/valtuutetulta teknikolta

Usein kysytyt kysymykset - TUBE PLUS FTU PLUS 3707 I BK FRANKE

Mikä on pienin turvaetäisyys keittotason ja liesituulettimen välillä?

Pienin turvaetäisyys on 650 mm. Jos kaasukeittotason ohjeissa määritellään suurempi etäisyys, noudata sitä ehdottomasti.

Voinko käyttää liesituuletinta samanaikaisesti kaasulaitteiden kanssa?

Kyllä, mutta varmista, että huone on riittävästi tuuletettu ja alipaine ei ylitä 0,04 mbar kaasujen takaisinvirtauksen estämiseksi.

Kuinka puhdistan rasvasuodattimet?

Rasvasuodattimet on puhdistettava 2 kuukauden välein. Ne voidaan pestä astianpesukoneessa. Käytä neutraalia pesuainetta.

Milloin aktiivihiilisuodatin on vaihdettava?

Aktiivihiilisuodatin on vaihdettava noin 4 kuukauden välein (tai useammin, jos käyttö on runsasta). Sitä ei voi pestä eikä regeneroida.

Mitä tehdä, jos merkkivalo S1 palaa jatkuvasti tai vilkkuu?

Jatkuvasti palava S1 merkitsee metallisuodattimien pesun tarvetta (100 tunnin jälkeen). Vilkkuva S1 merkitsee hiilisuodattimen vaihtoa (200 tunnin jälkeen). Nollaa hälytys pitämällä T3 pitkään painettuna, kun kaikki kuormat on sammutettu.

Kuinka suodattimien hälytys nollataan?

Kun kaikki kuormat on sammutettu (moottori ja valot), paina T3 pitkään. LED S1 vilkkuu 3 kertaa vahvistaen nollauksen.

Voivatko lapset käyttää liesituuletinta?

Tätä laitetta voivat käyttää yli 8-vuotiaat lapset valvonnan alaisina. Puhdistusta ja huoltoa eivät saa suorittaa lapset ilman valvontaa.

Mitä tehdä, jos virtajohto on vaurioitunut?

Älä käytä laitetta. Anna valmistajan tai valtuutetun teknikon vaihtaa johto vaaran välttämiseksi.

Kuinka kauko-ohjain aktivoidaan?

Kun kaikki kuormat on sammutettu, paina T4 pitkään. LED vilkkuu 2 kertaa aktivoinnin merkiksi, 1 kerta deaktivoinnin.

Mitä tehdä, jos liesituulettimen alla syttyy tulipalo?

Älä koskaan flambeeraa ruokia liesituulettimen alla. Tulipalon sattuessa sammuta liesituuletin ja tuli, käytä sitten kantta tai sopivaa sammutinta. Älä koskaan käytä vettä.

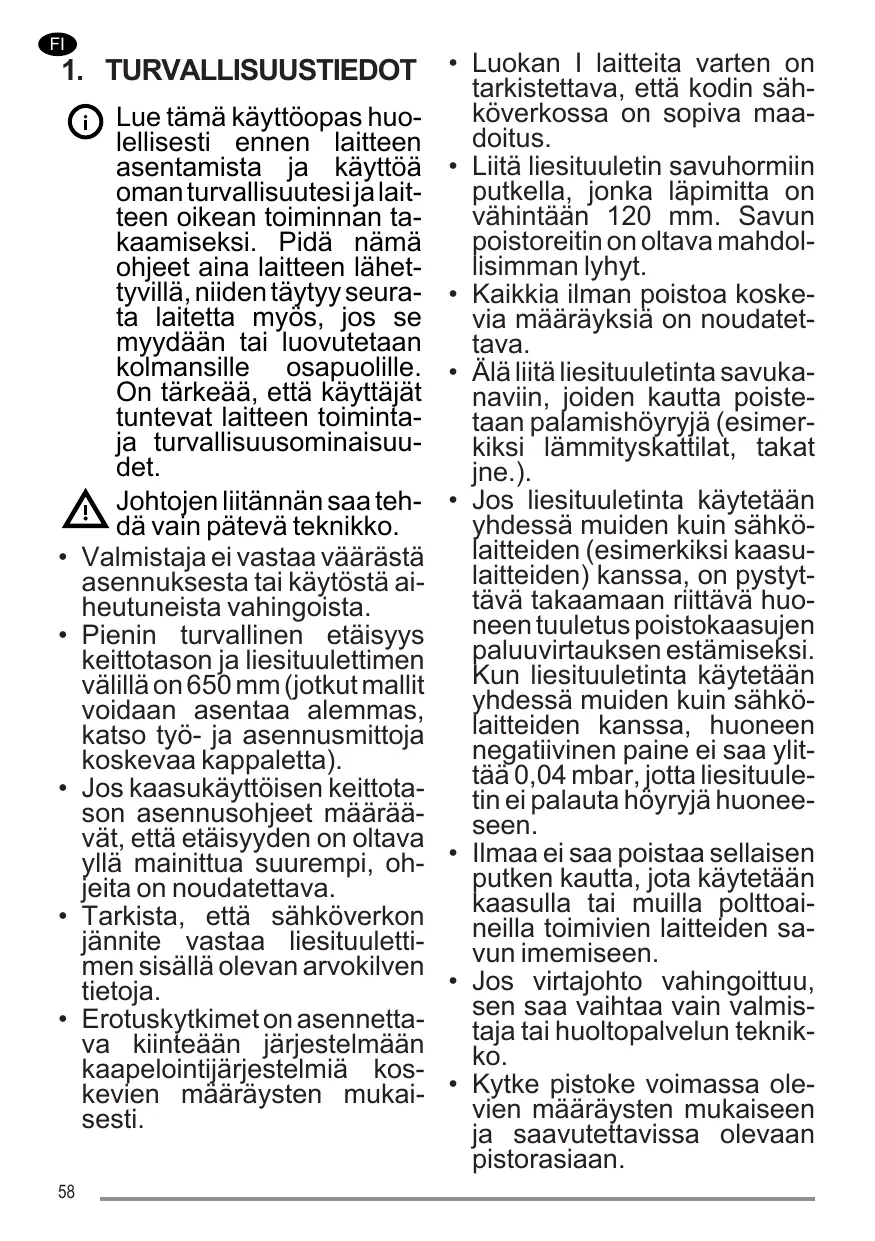

KÄYTTÖOHJE TUBE PLUS FTU PLUS 3707 I BK FRANKE

Lue tämä käyttoopas houlellisesti ennen laitteen asentamista ja käytöa omanturvallisuutesija laitteen oikean toiminnan ta Kaamiseksi. Pidä namä ohjeet aina laitteen lahetyvillä, niiden täytyy seurata laitetta myos, jos se myydaan tai luovutetaan kolmansille osapuolille. On tärkeää, etta käytäjat tuntevat laitteen toiminta ja turvallisuusominaisuudet.

Johtojen liitannan saa tehdä vain patevä teknikko.

• Valmistaja ei vastaa väärastä asennuksesta tai käytöstä aiheutuneista vahingoista.
• Pienin turvallinen etäisyys keittotason ja liesituulettimen välillä on 650 mm (jotkut mallit voidaan asentaa alemmas, katso työ- ja asennusmittoja koskevaa kappaletta).
• Jos kaasukäyttoisen keittotason asennusohjeet märävät, etta etäisyyden on oltayllä mainittua suurempi, ohjeita on noudatettava.
  Tarkista, etta sahkoverkon jannite vastaa liesituulettimen sisallä olevan arvokilventietoja.

• Erotuskytkimet on asennettava kiinteään järkestelmaän kaapelointijärkestelmäkoskevien märäysten mukaisesti.

• Luokan I laitteita varten on tarkistettava, etta kodin sahköverkossa on sopiva maadoitus.

• Liitä liesituuletin savuhormiin putkella, Jonka lapimitta on vahintään 120 mm. Savun poistoreitin on oltava mahdollisimman lyhyt.
• Kaikkia ilman poistoa koskevia märäyksiä on noudatettava.
• Alä liitä liesituuletinta savukanaviin, joiden kautta poistetaan palamishöyryjä (esimerkiki lammityskattilat, takat jne.).
• Jos liesituuletinta käytetään yhddessä muiden kuin sahkö-laitteiden (esimerkiksi kaasulaitteiden) kanssa, on pystytävä takaamaan riittävä huoneen tuuletus poistokaasujen paluuvirtauksen estämiseksi. Kun liesituuletinta käytetään yhddessä muiden kuin sahkö-laitteiden kanssa, huoneen negatiivinen paine ei saa ylittäää 0,04 mbar, jotta liesituuletin ei palauta hóyryjä huoneeseen.
• Ilmaa ei saa poistaa sellaisen putken kautta, jota kaytetaän kaasulla tai muilla poltoaineilla toimivien laitteiden savun imemiseen.
• Jos virtajohto vahingoittuu, sen saa vaihtaa vain valmistaja tai huoltopalvelun teknikko.

• Kytke pistoke voimassa olevien maäräysten mukaiseen ja saavutettavissa olevaan pistorasiaan.

• Savunpoistoa koskevien tek-nisten ja turvallisuuteen liitty-vien toimenpiteiden suhteen on noudatettava tarkkaan paikallisten viranomaisten antamia maäräyksiä.
  VAROITUS: Poista suojakalvot ennen liesituulettimen asentamista.

• Käytä vain liesituulettimelle sopivia ruuveja ja kiinnitysosia.
  VAROITUS: Jos ruuveja ja kiinnitsosia ei asenneta näden ohjeiden mukaisesti, voi aiheutua sahköiskuvaara.
• Älä katso suoraan optisilla välineillä (kiikari, suurrennuslasi....).
• Älä liekitä liesituulettimen alla: se voi aiheuttaa tulipalon.
• Yli 8-vuotiaat lapset ja psyykkisesti, fyysisesti tai sensorisiesti rajoitteiset henkilottai kokemattomat ja taitamattohenthenkilottaaavat kaytttaata laitetta vain, jos heita valvotaan ja heille on annettutiedot laitteen turvallisesta kaytostaa siihen liittyvistaaaroista. Varmista, etteivat lapset päase leikkimän laitteella. Lapset eivat saa tehdakayttäjan puhdistus- ja huoltoimenpiteita ilman valvontaa.
• Valvolapsia ja varmista, etteivät he paäse leikkimän laitteella.
  Tata laitetta eivat saa kayttaa henkilot (lapset mukaan luckien), joiden mielen, ruumiin

tai aistien terveys on heikentynyt tai joilla ei ole riittaväkkokemusta ja tietoa, ellei heita valvota tai ole valmennettu.

! Kosketettavissa olevat osat voivat tulla hyvin kuumiksi keittolaitteiden kayton aikana

• Puhdistaja ja/tai vaihda suodattimet märätyn ajan kuluttua (tulipalovaara). Katso kappaletta Huolto ja puhistus.
• Tilassa taytyy olla asianmukainen tuuletus kun liesituuule-tinta käytetään samanaikaisesti kaasulla tai muilla polittoaineilla toimivien laitteiden kanssa (ei koske laitteita, jotka poistavat tilaan vain ilmaa).
• Merkki tuotteessa tai sen pakkauksessa osoittaa, etta tuotetta ei saa havittä ravallisen kotitalousjätteen mukana. Tuote taytyy toimittaa asianmukaiseen sahköisten ja elektronisten osien keräyskeskukseen. Varmistamalla, etta tuote havitetaan oikealla ravall, on mahdolista auttaa valttamaan ymparistoä ja henkilöden terveytta uhkaavia haittavaikutuksia, joita voi syntyä vaäränlaisesta havittämisesta. Lisatietoja tuotteen kierrattämisesta saat paikallsilta viranomaisila, paikallsestaa jatehuollosta tai likkeestä, josta tuote on ostetu.

2. KÄYTTÖ

• Liesituuletin on suunniteltu ainoastaan kotitalouskayttoon, keittion haju-jen poistamiseen.
• Älä koskaan käytä liesituuletinta muuhun tarkoitukseen kuin siihen, mitä varten se on suunniteltu.
• Älä koskaan pidä korkeita liekkejä toiminnassa olevan liesituulettimen alla.
• Sääddä liekkien koko sillä tavoin, että ne kohdistuvat vain kypsennysastian pohjaan. Varmista, etteivät liekit tule astian reunojen alta.
  Rasvakeittimä on valvottava jatkusti kayton aikana: yikuumentunut oljy voi syttyä palamaan.

3. PUHDISTUS JA HUOLTO

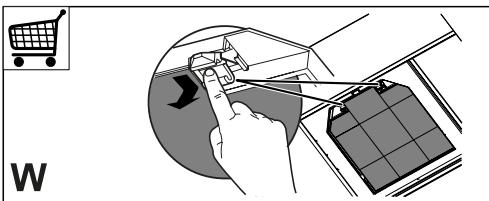

Aktivihiilisuodatinta ei voi pestä eikä regeneroida, se taytyy vaihtaa noin 4 kuukauden käytön jälkeen tai useammin,Jos laitetta käytetään paljon (W).

Rasvasuodattimet taytyy puhdistaa aina 2 kuukauden kayton jalkeen tai useammin,Jos laitetta kaytetaan paljon. Ne voidaan pesta astianpesukoneessa (Z).

• Puhdista liesituuletin Kostenalla liinalla ja neutraalilla pesunesteellä.
  Välta alkoholi- tai silikonituotteiden käyttoa liesituulettimen ulkoisessa ja sisäisessä puhdistuksessa.

Jos tuote tai jokin sen osa on valmistetu ruostumattomasta teraksesta, kayta puhdistukseen erityisi hankaamattomia tuotteita ja noudata satinipinnan linjoja puhdistuksen aikana.

4. OHJAIMET

S1
L	T1	T2	T3	T4
Näppäin	Näppäimen painallus	Toiminto		Led-valo
L	Lyhyt	Sytyttaa/sammuttaa valot, joiden voimakkuus on suurin.		-
T1	Lyhyt	Käynnistäa/sammuttaa moottorin ensimmäisellä nopeudella.		Palaa yhtäjaksoisesti
T2	Lyhyt	Käynnistäa moottorin toisella nopeudella.		Palaa yhtäjaksoisesti
	Pitkä kaikkju kuo-mitukset sammu-tetuina (moottori ja valot)	Kytkee pääle/pois aktivihiilisuodatinten hälytyksen.		Led-valo vilkkuu 2 ker-taa: hälytys päälä. Led-valo vilkkuu 1 ker-ran: hälytys pois päälä.
T3	Lyhyt	Käynnistäa moottorin kolmannella nopeudella.		Palaa yhtäjaksoisesti
	Pitkä painallus kaikkju kuormituk-set sammutettuina (moottori ja valot)	Suoritetaan suodattimien kyllästymisen hälytyksen nollaus.		S1-led-valo vilkkuu 3 kertaa.
T4	Lyhyt	Käynnistä moottorin tehonopeudella. Tämä nopeus on ajastettu 6 minuuttiin. Kun aika on kulun, järjes-telma palaa automaattisesti aiemmin valittuun noopeuteen. Jos se aktivoidaan moottorin ollessa sammuneena, ajan päättyssä siiry-tään jälleen OFF-tilaan. Se kytketään pois päältä painamalla samaa nappäintä tai sammut-tamalla moottori.		Palaa yhtäjaksoisesti
	Pitkä	Kytkee pääle/pois kaukosäätimen.		Led-valo vilkkuu 2 ker-taa: kaukosäädin päälä. Led-valo vilkkuu 1 ker-taa: kaukosäädin pois päälä.
S1	-	Kertoo metallisten rasvasuodatinten kyllästyshälytyksestä ja niiden pesemisen tarpeesta. Hälytys kytkeytyy pääle liesituuletti-men 100 todillisen työttunin jälkeen.		Palaa yhtäjaksoisesti
	-	Kertoo aktivihiilihajusuodatinten kyllästytmisen hälytyksestä. Hälytys kytkeytyy pääle liesituulettimen 200 todillisen työttunin jälkeen.		Vilkkuu

5. KAUKOSÄÄDIN (LISÄVARUSTE)

6. VALAISTUS

Vaihtoa varten ota yhteys huoltopal veluun ("Ostamista varten ota yhteys valtuutettuun huoltopalveluun").
