Produkttyp	Dunstabzugshaube
Marke	Franke
Modell	TUBE PLUS FTU PLUS 3707 I BK
Verwendung	Haushalt, Fett auffangen und Küchengerüche beseitigen
Minimaler Sicherheitsabstand	650 mm (gemäß Spezifikationen des Kochfelds)
Durchmesser des Abluftkanals	Mindestens 120 mm
Stromversorgung	Siehe Typenschild (Netzspannung)
Isolationsklasse	Klasse I (Erdung erforderlich)
Anzahl der Motordrehzahlen	3 Stufen + Intensivstufe
Intensivstufe	6 Minuten aktiv, automatische Rückkehr zur vorherigen Stufe
Beleuchtung	LED, maximale Intensität, Austausch durch Kundendienst
Fettfilter	Spülmaschinenfest, alle 2 Monate reinigen
Aktivkohlefilter	Nicht waschbar, Austausch alle 4 Monate
Alarm Sättigung Metallfilter	Ja, nach 100 Betriebsstunden (LED S1 leuchtet)
Alarm Sättigung Kohlefilter	Ja, nach 200 Betriebsstunden (LED S1 blinkt)
Fernbedienung	Aktivierung/Deaktivierung durch langes Drücken von T4
Material	Edelstahl (beim Reinigen den Satinierlinien folgen)
Außenreinigung	Feuchtes Tuch und neutrales Flüssigwaschmittel, Alkohol/Silikon vermeiden
Reparierbarkeit	Ersatzteile und Kundendienst durch Hersteller/zugelassenen Techniker

Häufig gestellte Fragen - TUBE PLUS FTU PLUS 3707 I BK FRANKE

Wie groß ist der minimale Sicherheitsabstand zwischen Kochfeld und Dunstabzugshaube?

Der minimale Sicherheitsabstand beträgt 650 mm. Falls die Anweisungen des Gaskochfelds einen größeren Abstand vorschreiben, ist dieser unbedingt zu beachten.

Kann ich die Haube gleichzeitig mit Gasgeräten verwenden?

Ja, aber stellen Sie sicher, dass der Raum ausreichend belüftet ist und der Unterdruck 0,04 mbar nicht überschreitet, um ein Zurückströmen von Gas zu vermeiden.

Wie reinige ich die Fettfilter?

Die Fettfilter sollten alle 2 Monate gereinigt werden. Sie können in der Spülmaschine gewaschen werden. Verwenden Sie ein neutrales Reinigungsmittel.

Wann muss der Aktivkohlefilter ausgetauscht werden?

Der Aktivkohlefilter sollte etwa alle 4 Monate ausgetauscht werden (bei intensiver Nutzung häufiger). Er ist weder waschbar noch regenerierbar.

Was tun, wenn die LED S1 leuchtet oder blinkt?

Eine dauerhaft leuchtende S1 zeigt an, dass die Metallfilter gereinigt werden müssen (nach 100 h). Eine blinkende S1 zeigt an, dass der Kohlefilter ausgetauscht werden muss (nach 200 h). Setzen Sie den Alarm zurück, indem Sie bei ausgeschalteten Lasten lange auf T3 drücken.

Wie setze ich den Filteralarm zurück?

Bei ausgeschalteten Lasten (Motor und Licht) drücken Sie lange auf T3. Die LED S1 blinkt 3 Mal zur Bestätigung des Zurücksetzens.

Darf die Haube von Kindern verwendet werden?

Dieses Gerät kann von Kindern ab 8 Jahren unter Aufsicht verwendet werden. Reinigung und Wartung dürfen nicht von Kindern ohne Aufsicht durchgeführt werden.

Was tun, wenn das Netzkabel beschädigt ist?

Das Gerät nicht verwenden. Lassen Sie das Kabel von Hersteller oder einem zugelassenen Techniker ersetzen, um Gefahren zu vermeiden.

Wie aktiviere ich die Fernbedienung?

Bei ausgeschalteten Lasten drücken Sie lange auf T4. Die LED blinkt 2 Mal zur Aktivierung, 1 Mal zur Deaktivierung.

Was tun bei einem Brand unter der Haube?

Flambieren Sie niemals Speisen unter der Haube. Im Brandfall schalten Sie die Haube und das Feuer aus, verwenden Sie dann einen Deckel oder einen geeigneten Feuerlöscher. Niemals Wasser verwenden.

BEDIENUNGSANLEITUNG TUBE PLUS FTU PLUS 3707 I BK FRANKE

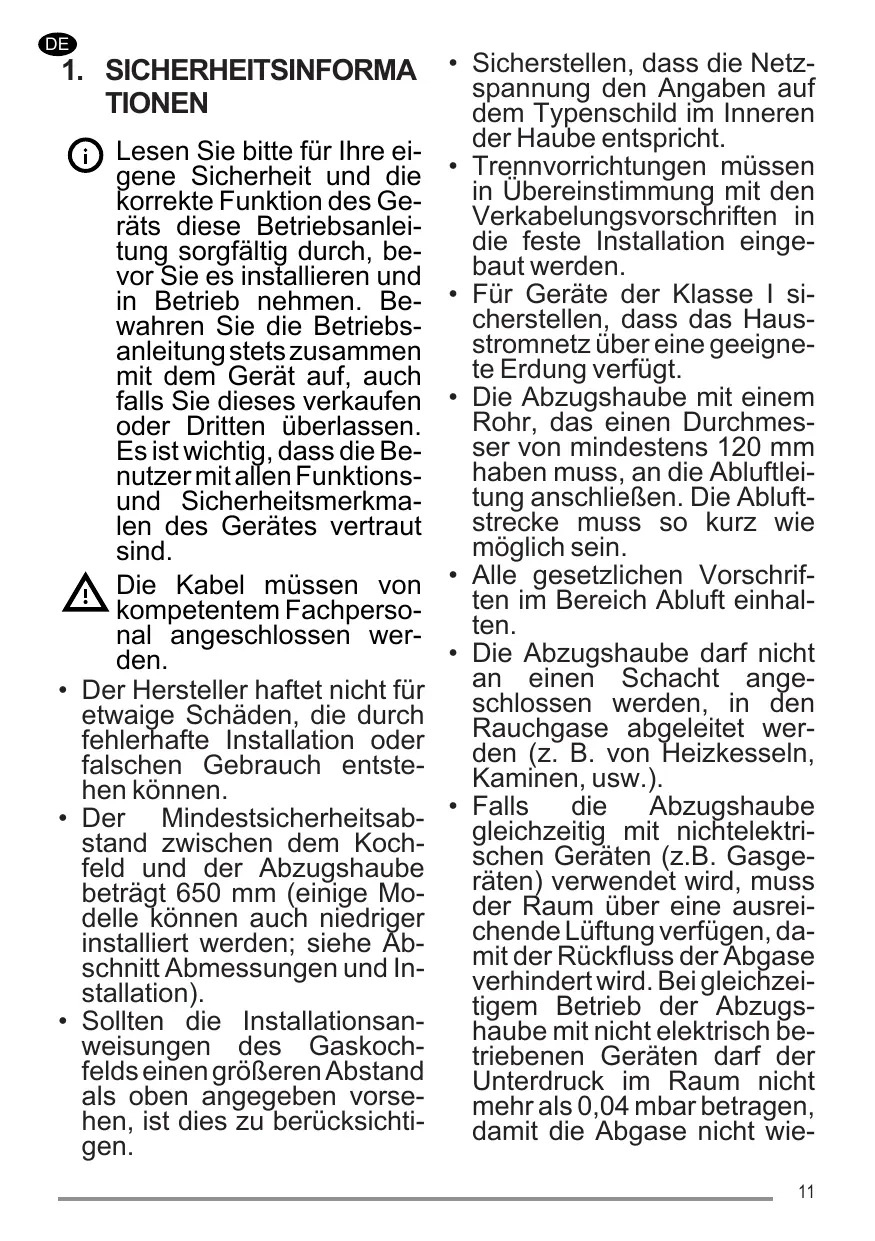

1. SICHERHEITSINFORMATIONEN

Lesen Sie diese Betriebsanleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen, um Ihre eigene Sicherheit und die korrekte Funktion des Geräts zu gewährleisten. Bewahren Sie die Betriebsanleitung stets zusammen mit dem Gerät auf, auch falls Sie es verkaufen oder Dritten überlassen. Es ist wichtig, dass die Benutzer mit allen Funktionen und Sicherheitsmerkmalen des Geräts vertraut sind.

Die Kabel müssen von kompetentem Fachpersonal angeschlossen werden.

• Der Hersteller haftet nicht für etwaige Schäden, die durch fehlerhafte Installation oder falschen Gebrauch entstehen können.
• Der Mindestsicherheitsabstand zwischen dem Kochfeld und der Abzugshaube beträgt 650 mm (einige Modelle können auch niedriger installiert werden; siehe Abschnitt Abmessungen und Installation).
• Sollten die Installationsanweisungen des Gaskochfelds einen größeren Abstand als oben angegeben vorsehen, ist dies zu berücksichtigen.
• Sicherstellen, dass die Netzspannung den Angaben auf dem Typenschild im Inneren der Haube entspricht. Trennvorrichtungen müssen in Übereinstimmung mit den Verkabelungsvorschriften in die feste Installation eingebaut werden.
• Für Geräte der Klasse I sicherstellen, dass das Hausstromnetz über eine geeignete Erdung verfügt. Die Abzugshaube mit einem Rohr, das einen Durchmesser von mindestens 120 mm haben muss, an die Abluftleitung anschließen. Die Abluftstrecke muss so kurz wie möglich sein.
• Alle gesetzlichen Vorschriften im Bereich Abluft einhalten. Die Abzugshaube darf nicht an einen Schacht angeschlossen werden, in den Rauchgase abgeleitet werden (z. B. von Heizkesseln, Kaminen, usw.).
• Falls die Abzugshaube gleichzeitig mit nichtelektrischen Geräten (z.B. Gasgeräten) verwendet wird, muss der Raum über eine ausreichende Lüftung verfügen, damit der Rückfluss der Abgase verhindert wird. Bei gleichzeitigem Betrieb der Abzugshaube mit nicht elektrisch betriebenen Geräten darf der Unterdruck im Raum nicht mehr als 0,04 mbar betragen, damit die Abgase nicht wie

der durch die Abzugshaube in den Raum gesogen werden.

Die Abluft darf nicht über eine Abgasleitung von Feuerstätten, die mit Gas oder anderen Brennstoffen betrieben werden, abgeführt werden. - Wenn das Gerätekabel beschädigt ist, muss es vom Hersteller oder von einem Kundendiensttechniker ersetzt werden. - Den Stecker in eine zugängliche, den geltenden Vorschriften entsprechende Steckdose stecken. - Was die technischen und Sicherheitsmaßnahmen für die Abgasführung betrifft, sind die Vorgaben der örtlichen Behörden streng einzuhalten.

WARNUNG: Bevor die Abzugshaube installiert wird, die Schutzfolien abziehen.

• Nur für die Abzugshaube geeignete Schrauben und Kleinteile verwenden.

Werden die Schrauben und Befestigungsteile nicht gemäß der vorliegenden Anleitung befestigt, kann die Gefahr von Stromschlägen bestehen.

• Nicht direkt mit optischen Instrumenten (Fernglas, Lupe, usw.) in das Licht schauen.
• Auf keinen Fall unter der Abzugshaube flambieren. Es besteht Brandgefahr.
• Dieses Gerät kann von Kindern ab einem Alter von 8

Jahren und von Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht durch Kinder ohne Beaufsichtigung durchgeführt werden.

• Kinder müssen beaufsichtigt werden, damit sichergestellt wird, dass sie nicht mit dem Gerät spielen.
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder einem Mangel an Erfahrung und/oder Wissen verwendet werden, außer wenn sie beaufsichtigt werden oder unterwiesen wurden.

Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung. - Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder anderen Brennstoffen betrieben werden, muss der Raum über eine ausreichende Lüftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

Die Filter nach dem angegebenen Intervall reinigen und/oder ersetzen (Brandgefahr). Siehe Absatz Wartung und Reinigung. - Wird die Abzugshaube gleichzeitig mit Geräten verwendet, die mit Gas oder an

deren Brennstoffen betrieben werden, muss der Raum über eine ausreichende Lüftung verfügen (gilt nicht für Geräte, die nur Luft in den Raum abgeben).

Das Symbol am Produkt oder auf der Verpackung weist darauf hin, dass das Gerät nicht als normaler Hausmüll entsorgt werden darf. Das Altgerät muss vielmehr einer speziellen Sammelstelle für elektrische und elektronische Altgeräte zugeführt werden. Mit der vorschriftsmäßigen Entsorgung des Geräts trägt der Benutzer dazu bei, schädliche Auswirkungen auf Umwelt und Gesundheit zu vermeiden. Für weitere Informationen über das Recycling dieses Produkts wenden Sie sich bitte an die Gemeinde, den örtlichen Abfallentsorgungsdienst oder den Händler, bei dem Sie das Gerät gekauft haben.

Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht. - Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl kann sich entzünden.

Die Abzugshaube wurde ausschließlich dazu entwickelt, um im Haushalt Küchendünste zu beseitigen. Die Haube niemals für andere Zwecke verwenden, als die, für welche sie entwickelt worden ist. - Unter der eingeschalteten Haube keine offenen hohen Flammen benutzen.

Die Flamme so regulieren, dass sie nicht über den Umfang des Kochgeschirrs hinausreicht. - Fritteusen müssen während des Gebrauchs ständig überwacht werden: Überhitztes Öl kann sich entzünden.

3. REINIGUNG UND WARTUNG

• Der Aktivkohlefilter kann weder gewaschen noch regeneriert werden und muss etwa alle 4 Betriebsmonate oder bei intensiver Nutzung häufiger ersetzt werden (W).

Die Fettfilter sind alle 2 Betriebsmonate bzw. bei intensiver Nutzung häufiger zu reinigen und können in der Spülmaschine gewaschen werden (Z).

Die Haube mit einem feuchten Lappen und einem flüssigen Neutralreiniger reinigen. - Vermeiden Sie für die Reinigung der Außen- und Innenseite der Haube alkoholische oder silikonhaltige Produkte.

Wenn das Produkt oder eines seiner Teile aus rostfreiem Stahl besteht, verwenden Sie zur Reinigung spezielle, nicht scheuernde Produkte und folgen Sie bei der Reinigung den Linien der Satinierung.

4. STEUERBEFEHLE

Taste	Tastendruck	Funktion	Led
L	Kurz	Schaltet die Beleuchting mit maximaler Intensität ein/aus.	-
T1	Kurz	Schaltet den Motor auf die ersten Geschwindigkeitsstufe ein/aus.	Dauerleuchten
T2	Kurz	Schaltet den Motor auf die zweite Leistungsstufe.	Dauerleuchten
	Lang mit allen Lasten aus (Motor und Licht)	Aktiviert/Deaktiviert die Alarmeldungen der Aktivkohlenfilter.	Led blinkt 2 Mal: Alarm aktiviert. Led blinkt 1 Mal: Alarm deaktiviert.
T3	Kurz	Schaltet den Motor auf die dritte Leistungsstufe.	Dauerleuchten
	Langer Druck bei ausgeschalten Verbrauchern (Motor und Licht)	Man setzen den Sättigungslarm der Filter zurück.	Led S1 blinkt 3 Mal.
T4	Kurz	Schaltet den Motor auf die Intensive Geschwindigkeitsstufe ein. Die Geschwindigkeit ist auf 6 Minuten eingestellt. Sobald die Zeit abgelaufen ist, Kehrt das System automatisch auf die vorher gewähnte Geschwindigkeitsstufe zurück. Wenn diese Funktion bei ab-geschalteten Motor aktiviert worden ist, wechsel das System nach Ablauf der Zeit in den OFF-Modus. Sie wird durch Drücken derselben Taste oder durch Abschalten des Motors deaktiviert.	Dauerleuchten
	Lang	Aktivieren/Deaktivieren der Fernbedienung.	Led blinkt 2 Mal: Fernsteuerung aktiviert. Led blinkt 1 Mal: Fernsteuerung deaktiviert.
S1	-	Alarmeldung, dass die Metallfettfilter gesättigt sind und ge-waschen werden müssen. Die Alarmeldung wird nach 100 effektiven Betriebsstunden der Dunstabzugshaube generiert.	Dauerleuchten
	-	Signalisiert den Sättigungsmalarm des Aktivkohle-Geruchsfilters. Die Alarmeldung wird nach 200 effektiven Betriebsstunden der Dunstabzugshaube generiert.	Blinkend

5. FERNBEDIENUNG

(OPTIONAL)

6. BELEUCHTUNG

• Wenden Sie sich für den Austausch an den technischen Kundendienst ("Wenden Sie sich für den Kauf an den technischen Kundendienst").
