| Tipo di prodotto | Cappa da cucina |
| Marca | FRANKE |
| Modello | GALAXY PLUS FGPL 1000 XS |
| Campo d'uso | Uso domestico per eliminare i vapori di cottura |
| Funzionamento | Circolazione d'aria o evacuazione d'aria |
| Motore di aspirazione | Velocità regolabili (bassa, media, alta) |
| Modalità aspirazione intensiva | Attiva per 6 minuti alla massima potenza |
| Modalità aspirazione 24h | Funziona 10 minuti ogni ora per 24h |
| Funzione spegnimento ritardato | Spegnimento del motore dopo 30 minuti |
| Illuminazione | LED con intensità regolabile (pressione lunga) |
| Pannello di aspirazione perimetrico | Aprile per accesso ai filtri |
| Filtro antigrasso | Lavabile in lavastoviglie (max 50°C), durata 10 anni |
| Filtro antiodore | Due tipi: lavabile (ogni 2 mesi) o non lavabile (sostituzione ogni 3 mesi) |
| Filtro Clean-Air | Per sistema di ricircolo CLEAN-R, sostituzione con lampada UV (6000h o 3 anni) |
| Allarme saturazione filtri | Visualizzazione «FG» (100h) o «EF» (200h) per pulizia/sostituzione |
| Reset allarme | Pressione sul pulsante 24 |
| Istruzioni di sicurezza | Non fiammeggiare sotto la cappa, sorvegliare le friggitrici, evitare scosse elettriche |
| Protezione oculare | Non guardare direttamente i LED |
| Pulizia carrozzeria | Panno umido e detergente delicato, evitare prodotti abrasivi |
| Pezzi di ricambio disponibili | Filtro antiodore (rif. 112.0373.739), filtro antigrasso (rif. 133.0320.716) |
| Servizio clienti | Contatti per paese su www.franke.com |
| Smaltimento | Conforme alla direttiva Europea 2002/96/EC, riciclo appropriato |
Domande frequenti - GALAXY PLUS FGPL 1000 XS FRANKE
Domande degli utenti su GALAXY PLUS FGPL 1000 XS FRANKE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavello da cucina in formato PDF gratuitamente! Trova il tuo manuale GALAXY PLUS FGPL 1000 XS - FRANKE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. GALAXY PLUS FGPL 1000 XS del marchio FRANKE.
MANUALE UTENTE GALAXY PLUS FGPL 1000 XS FRANKE
Cappa da cucina a soffitto
Campana de cucina de techo
SOMMAIRE
Informazioni sul manuale 39
Utilizzo 39
Informazioni per la sicurezza 40
Vista d'insieme 41
Funzionamento 42
Attivazione del tasting di 42
Blocco e sblocco della tastiera 42
Gestione dell'illuminazione 42
Gestione dell'aspirazione 42
Arresto dell'aspirazione 42
Moda aspirazione intensiva 42
Modalità di aspirazione 24 ore 42
Funzione di ritardo 43
Saturazione del filtro allarme 43
Messaggio di allarme 43
Pulizia e manutenzione 44
Filtro antidori 44
Filtro clean-air 44
Filtro antigrasso 45
Pulizia delle superfici della cappa 45
Illuminazione 45
Paerti di ricambio e accessori 45
Manutenzione e riparazione 46
Smaltimento 46
Servizio di assistenza 46
Dati tecnici 46
INFORMAZIONI SUL MANUALE
Questo libero di uso è valido per diversi modelli del dispositivo. è quindi possibile che alcune delle coratteristiche e funzioni qui descripte non siano disponibili nel modello specifico acquistato.
Leggere attendamente il libretto di uso prima di utilizzato il dispositivo.
Conservare il libretto di uso.
Utilizzato il disponivo detritto in quello libretto di uso solo conformmente all'utilizzo.
Simbolo Significato
Avviso di pericol. Avviso di pericol di lesionsi.
Azioni in sicurezza e avventenze per evitare lesions o danni.
Azione. Specifica un'azione che deve essere compiuta.
Risultato. Risultato di una o più azioni.
Presupposto che deve essere soddisfatto prima di eseguire l'azione successiva.
UTILIZZO
La cappa è stata progettata esclusivamente per uso domestico allo scopo di eliminare i vapori di cottura.
La cappa, dotata di filtrro antigrasso e di filtrro antiodori, rimuove i vapori che si formano al di sopra del piano di cotturaattraverso unsystema di circolazione dell'aria o di estrazione dell'aria.
INFORMAZIONI PER LA SICUREZZA
Il produttore non risponde dei danni che sono verificarsi a causa di un'installazione non corretta e di un utilizzo del disposativo non corretto, non adeguato o irragionevole.
La cappa non può sostenere carichi pesanti.
Non salire, non stare in piedi né sedersi sulla cappa.
Non appogiare oggetti sulla cappa.
I bambini e persone con disponà fisiche, sensoriali o mentali limitate o con esperienza o conoscenza limitate non possono utilizzato né pulire il dispositivo, tranne nel caso in cui siano sorvegliati e struitti da una persona responsabile della loro sicurezza. Bambini di età inferiore a 8 anni non possono utilizzato né pulire il dispositivoanche se sorvegliati. Questo dispositivo non è un giocattolo.
Tenere il disposativo e il materiale di imballaggio lontani alla portata dei bambini.
Non lasciare bambini incustoditi nelle vicinanze del dispositivo.
Non consentire ai bambini di giocare con il dispositivo.
Quando si utilizza la cappa rispetto are le significazioni dei manuali del piano di cottura e dei dispositivi di cottura utilizzati al di fatto della cappa o quando la cappa è in funzione.
Pericolo di incendio e di lesions per via di fiamme libere!
I depositi sul filtro antigrasso possono incendiarsi.
Nonutilizzarefiammelibere nellevicinanze deldispositivo(peres.se sipreparano piatti flambé).
Pulire o sostituire sempre tutti i filtri negli intervalli specificati.
Se si utilizzato friggitrici, l'olio surriscaldato può prendere fuoco.
Sorvegliare costamente le friggitrici durante l'uso.
Rischio di lesionsagli occhi a causa della luce LED!
La luce LED è molto intensiva e può danneggiare gli occhi.
Non guardare direttamente nel fascio di luce LED in modo prolongato.
Rischio di scossa elettrica a causa del dispositivo danneggiato!
Non accendere un dispositivo danneggiato.
Disattivare il fusibile nella scatola dei fusibili.
Contattare il servizio di assistenza.
Rischio di scossa elettrica a causa della penetrazione di liquidi!
Il dispositivo contiene componenti elettrici.
Accertarsi che non penetrino liquidi all'interno del dispositivo.
Non utilizzato vapore pressurizzato per pulire il disposativo.
Nonutilizzare un panno umido per pulire gli elementi di dato.
Pericolo di uszioni a causa di superfici ad alte temperature!
Le parti metalliche accessibili della cappa possono raggiungere temperature molto elevate quando sono utilizzate con cucine e piani cottura che emettono grandi quantità di calore (per es. fornelli a gas).
Non toccare le superfici calde.
Prestare moltoattenzione nell'apertura e nella chiusura del pannello estrabile.
Indossare guanti resistenti al calorie.

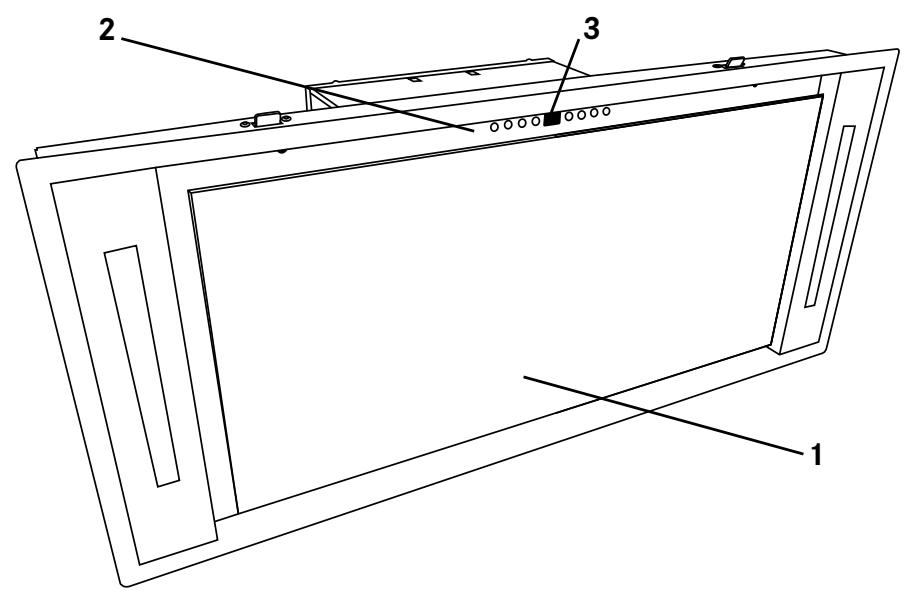

VISTA D'INSIEME
1 Pannello di aspirazione perimetrale
2 Tastiera di lavoro
3 Display
Tasto Funzione
Pulsante on/off
Diminuisce l'aspirazione
Aumenta I'aspirazione
Aspirazione intensiva
Funzione 24h
Arresto differito
Pulsante on/off dell'illuminazione
Pulsante di regolazione dell'intensità luminosa
Sicura scorrevole e sbloccare la tastiera
Funzione inesistente.
Gestione dell'illuminazione
Illuminatione principale
Pressione breve
- Accende o spegne l'illuminazione all'ultima intensità utilizzata
Illuminatione secondaria
Supporto lungo
- Aumentare o diminuire l'intensità dell'illuminazione.
Gestione dell'aspirazione
Avvio dell'aspirazione
Pressione breve (①)
- Accende il motore di aspirazione all'ultima velocità utilizzata.
- Display: indica la velocità di regolazione.
Livello di aspirazione
Le velocità basse sono consigliate per le cotture a fuoco lento, per esempio di salse.
Le velocità intermedie sono consigliate per le cotture sostenute, le grigliate e le fritture.
Le alto velocità sono consigliate per le cotture a forte emanazione di grassi e di vapori.
Aumenta la velocità del motore di aspirazione.
Riduce la velocità del motore di aspirazione. ()
Arresto dell'aspirazione
Pressione breve 0
Spegne il motore di aspirazione.
Modalità di aspirazione intensiva
La modalità di aspirazione intensiva è consigliata in caso di vapori e di emanazioni locali di grassi troppo cospicue.
Attivazione del funzionamento aspirazione intensiva
Pressione breve
Attiva la modalità di aspirazione intensiva,anche a motore spento, per 6 minuti, e poi ritorna alla velocità precedentemente utilizzata.
- Display: visualizza «HI» e un punto lampeggiante 1 volta al secondo, un basso a destra.
Disattivazione del funzionamento aspirazione intensiva
Pressione breve
- Disattiva la modalità di aspirazione intensiva, ritorno alla velocità precedentamente utilizzata.
Al termine di 6 minuti dopo l'attivazione, ritorno alla velocità precedentemente utilizzata.
Funzione di aspirazione 24
Questa funzione permette di rimuovere tutti gli odori sgradevoli e persistenti dall'ambiente, rinnovando l'aria.
Attivazione della guida di aspirazione 24 h
Pressione breve 24
- Motore spento o acceso: attiva il motore per 10 minuti ogni ora a una velocità di aspirazione di 100m3 / h per 24 ore.
Display: Visualizza «24» e un punto lampeggiante in basso a destra nelle motore è in servizio. - Una volta terminata la procedura: la segnalazione del display visualizzata in precedenza si spegne.
Disattivazione della guida di aspirazione 24 h
Pressione breve 24
- Spegne il motore di aspirazione e di conseguenza disattiva la funzione di aspirazione 24 ore
Il display si spegne. - Trascorse 24 ore di attivazione della funzione: il motore si spegne e la segnalazione del display si spegne pure
Funzione „Timer“
Questa funzione permette di continuare temporaneamente a filtrare e ad evacuire i fumi residuali dopo l'arresto della cottura.
Attivazione del funzionamento „timer“
Pressione breve
Attiva l'arresto del motore ridardato di 30 minuti.
- Display: visualità alternativamente la velocità del motore di aspirazione e il tempo rimanente fino all'arresto del motore. Il punto in basso a destra lampeggia.
Pressione breve
Disattiva la funzione «arresto differito».
L'allarme indica quando i filtri anti-grasso e i filtri anti-odore hanno bisogno di essere puliti, o sostituiti nel caso dei filtri anti-odore non lavabili.
Activation de l'alarme „saturation des filtres“
A seconda del tipo di tastiera di dato, l'attivazione dell'allarme «saturazione dei filtri» si deve fare nel momento in cui l'apparecchio è una versione riciclaggio o clean-air.
Contattare il servizio clienti.
L'attivazione dell'allarme „saturazione filtro“
Contattare il servizio clienti.
Resetture l'allarme „saturazione dei filtri
Pressione breve 24
Permette di azzerare l'allarme fatto una volta attenuato.
Messaggio di allarme „saturazione dei filtri“
- Display: visualità «FG», che segnala la necessità di lavare i filtri anti-grasso anni 100 ore di funzionamento.
Display: visualizza «EF», che segnala la necessità di lavare i filtri anti-grasso e di sostituire o di lavare i filtri anti-odore (a seconda del loro tipo), agli 200 ore di funzionamento. - Queste segnalazioni «FG» e «EF» sono visibili solo a motore ed illuminazione spenti.
PULIZIA E MANUTENZIONE
Prima di effettuare qualiasi intervento di pulizia e cura:
Specnere il dispositiivo.
Sostituire un filtro clean-air se è da sostituire la lampada UV associata. La durata di vita di una lampada UV è di circa 6000h o 3 anni.
Pericolo di incendio! Rischio di lesions! I depositi sulchio antigrasso possono incendiarsi.
I filtri che non vengono puliti o sostituiti regolarmente possono prendere fuoco se al disotto della cappa vengono a trovarsi fiamme libere o un calore intenso.
Pulire o sostituire sempre tutti i filtri negli intervalli specificati.
Filtro antidori
Esistono due tipi di filtering anti-odore: i lavabili e i non lavabili.
Filtro anti-odore non lavabile
Z Non lavare o riutilizzare un filtro anti-odore non lavabile.
Sostituire i filtri anti-odore non lavabili anni 3 mesi come minimo se la cappa viene utilizzata per più di 3 ore al giorno.
La sostituzione dei filtri anti-odore non lavabili si accompagna sistematicamente alla pulitura dei filtri anti-grasso.
Filtro anti-odore lavabile
▶ Pulire i filtri anti-odore lavabili in lavastoviglie a temperatura elevata (senza altri utensili da cucina) agli 2 mesi. Lasciare asciugare i filtri anti-odore in lavastoviglie o all'aria per circa 30 minuti.
Riattivare i filtri anti-odore lavabili, lavati e asciugati ponendoli inorno per 10 minuti a 100 ^ C al massimo. La pulitura dei filtri anti-odore non lavabili si accompagna sistematicamente alla pulitura dei filtri anti-grasso.
Filtro clean-air
I filtri clean-air equipaggiano le cappe provviste del
systema di riciclaggio
CLEAN-R

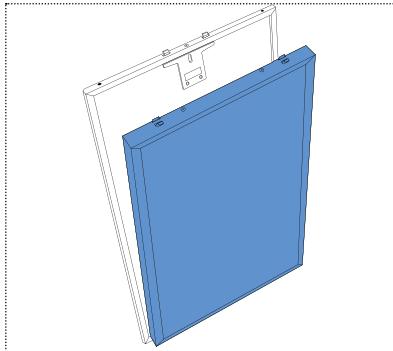

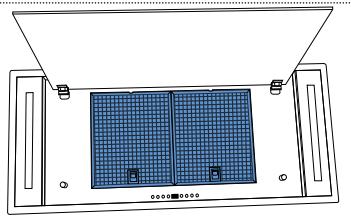

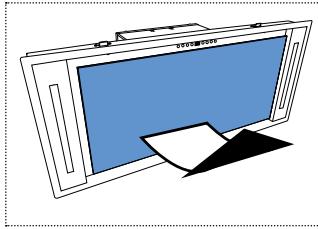

Sostituzione filtro anti-odore lavabile
Apriere il pannello di aspirazione perimetrale.
Separare il filtro anti-odore dal filtrro anti-grasso.
Procedere all'inverso per riposizione are ilhetto anti-odore (in blu) sull'apparecchio.
- Re-initializzare l'allarme «saturazione dei filtri» se necessario.
Filtro antigrasso
I filtri hanno una durata di vita di 10 anni e devono essere puliti una volta al mese a uso normale.
Pulire i filtri anti-grasso in lavastoviglie a
una temperatura massima di 50^
Lasciare asciugare i filtri all'aria.

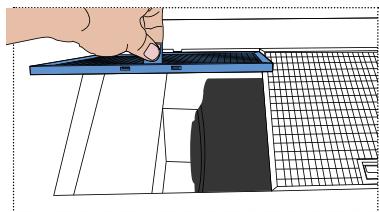

Pulizia del filtro antigrasso
Apriere il pannello di aspirazione perimetrale.
Togliere i filtri anti-grasso.
▶ Pulire i filtri anti-grasso.
Rimettere il filtro anti-grasso al suoosto.
- Chiudere il pannello di aspirazione perimetrale.
Re-initializzare l'allarme «saturazione dei filtri» se necessario.
Pulizia delle superfici della cappa
Si consiglia di utilizzare un panno umido e un detergente delicato.
Nonutilizzareagenti abrasiviodetergentichimici poiché potrebbero corrodedore graffiare lesuperfici deldispositivo.
Illuminazione
Assicurarsi che i LED siano sostituiti unicamente dal servizio di assistenza.
PARTI DI RICAMBIO E ACCESSORI
I filtri anti-grasso sono disponibili come pezzi di ricambio (+33 (0)4.88.78.59.93).
I filtri anti-odore sono disponibili tra gli accessori (+33 (0)1.30.28.94.00).
| Componente | Tipo, art. n. | Osservazioni |
| Filtro antiodori | 112.0373.739 | lavabile e Alte prestazioni, |
| Filtro antigrasso | 133.0320.716 | lavabile |
MANUTENZIONE E RIPARAZIONE
Se eseguite in modo non corretto, le riparazioni possono provocare gravi lesioni, danni al dispositivo eagli accessori e compromettere il funzionamento del dispositivo.
Accertarsi che la manutenzione dei componenti elettrici e dell'evacuatore dei fumi sia effettuata unicamente dal produttore o dal servizio di assistenza.
Assicurarsi che i cavi danneggiati siano sostituiti unicamente dal produttore o dal servizio di assistenza.
SMALTIMENTO
Questo significato sul prodotto o sulla confezione indica che il dispositivo non devessecessere smaltito con i normali rifiuti domestici.
Lo smaltimento adeguato del dispositivo contribuisce a evitare consequences dannose per l'ambiente e la salute..
Si prega di informarsi sul sistema locale di separazione dei rifiuti elettrici ed elettronici.
Si prega di agire secondo le regole locali e di nongettare i prodotti usati con i rifiuti domestici comuni.
Smaltire correttamente il prodotto usato aiutera a prevenir consequence negative potenziali contro l'ambiente e la salute umana
SERVIZIO DI ASSISTENZA
Contattare l'indirizzo per il proprio paese riportato sul retro o sul site www.franke.com
DATI TECHNICI
- Consultare la targhetto di identificazione applicata sul prodotto.
Maggiori informazioni sui dati tecnici sono disponibili sul site: www.franke.com
www.franke.com
