GEBRUIKSAANWIJZING GALAXY PLUS FGPL 1000 XS FRANKE

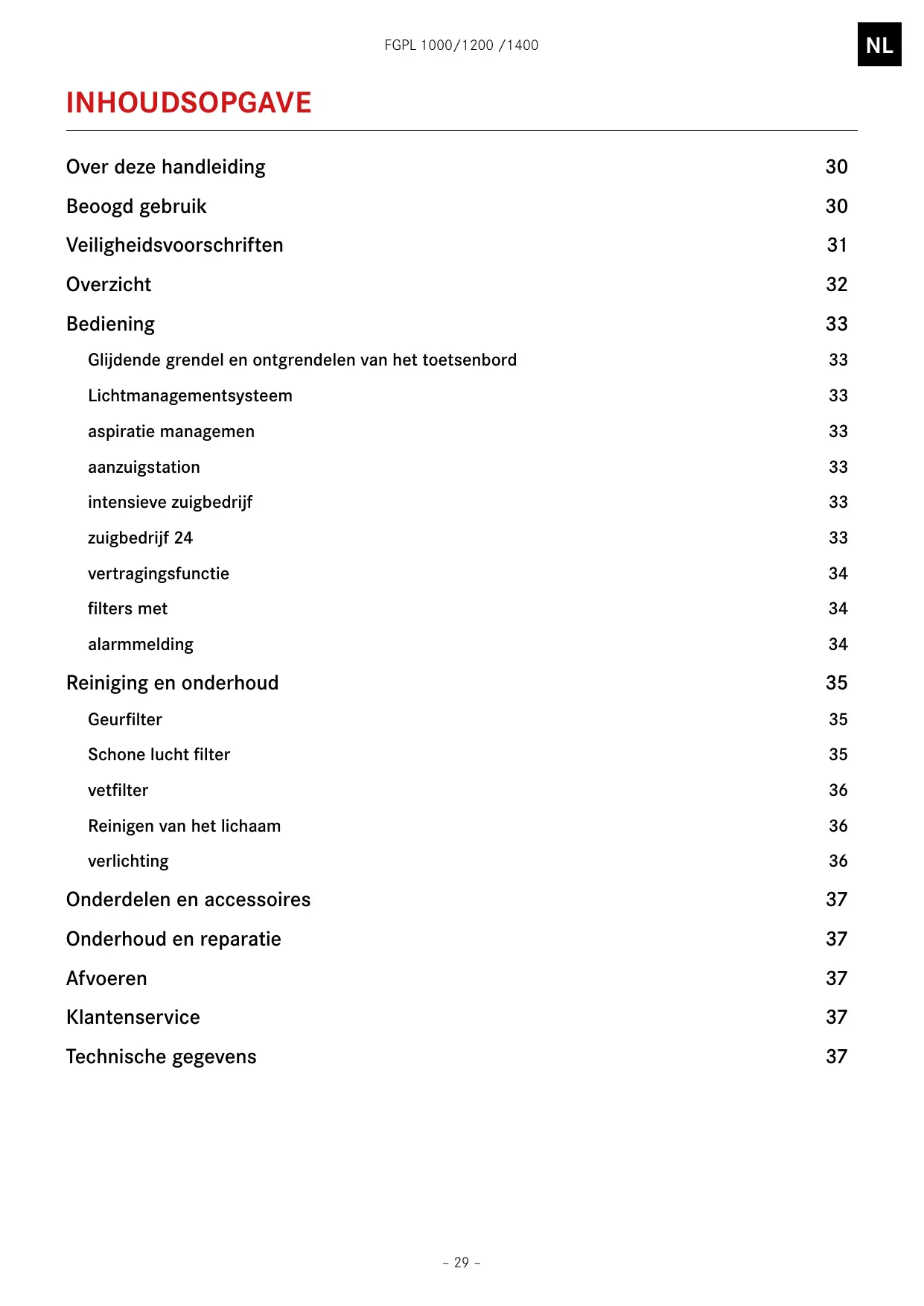

INHOUDSOPGAVE Over deze handleiding

Veiligheidsvoorschriften

Glijdende grendel en ontgrendelen van het toetsenbord

intensieve zuigbedrijf

Reiniging en onderhoud

Reinigen van het lichaam

Onderdelen en accessoires

Onderhoud en reparatie

OVER DEZE HANDLEIDING Deze gebruikershandleiding is van toepassing op diverse modellen van het apparaat. Het is daarom mogelijk dat enkele van de beschreven kenmerken en functies niet op uw specifieke model van toepassing zijn. ZZLees de gebruikershandleiding zorgvuldig vóór gebruik. ZZBewaar deze gebruikershandleiding. ZZGebruik het in deze gebruikershandleiding beschreven apparaat uitsluitend volgens het bedoelde gebruik. Symbool Betekenis Waarschuwingssymbool. Waarschuwing tegen risico's op letsel.

ZZ Veiligheidsacties en waarschuwingen om letsel of schade te voorkomen.

XX Actiestap. Een actie die moet worden ondernomen.

Resultaat. Resultaat van één of meer actiestappen.

Voorwaarde waaraan moet worden voldaan voordat de volgende actie uitgevoerd kan worden.

GEBRUIK De afzuigkap is exclusief ontworpen voor huishoudelijk gebruik om kookdampen te verwijderen. De afzuigkap, uitgerust met een vet- en geurfilter, verwijdert via luchtcirculatie of een luchtafvoersysteem geuren die zich boven de kookplaat verzamelen.

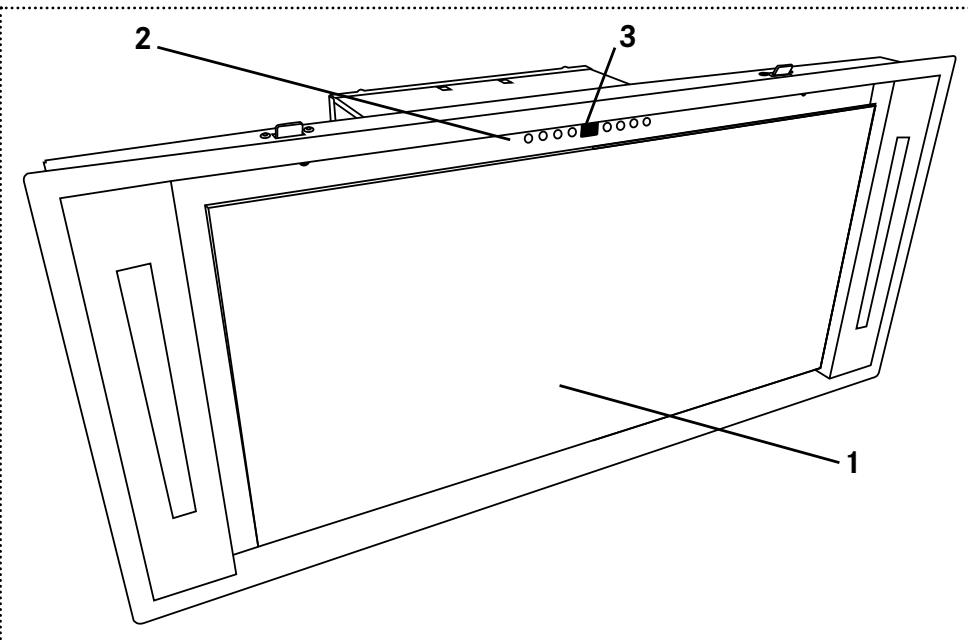

FGPL 1000/1200 /1400

VEILIGHEIDSGEGEVENS Risico op elektrische schok door beschadigd apparaat! ZZSchakel niet een beschadigd apparaat in. ZZSchakel de zekering uit in de zekeringkast. ZZNeem contact op met de klantenservice.

De fabrikant kan niet aansprakelijk worden gesteld voor mogelijke schade als gevolg van een onjuiste installatie en onjuist, onzorgvuldig of onredelijk gebruik van het apparaat. De afzuigkap kan niet tegen belasting. ZZNiet op de afzuigkap klimmen, staan of zitten. ZZPlaats geen zware voorwerpen op de afzuigkap. Kinderen van 8 jaar of ouder en personen met fysieke, zintuiglijke of verstandelijke beperkingen of met beperkte ervaring of kennis mogen het apparaat niet gebruiken of reinigen, uitgezonderd indien ze toezicht hebben van of worden geïnstrueerd door een persoon die verantwoordelijk is voor hun veiligheid. Kinderen onder 8 jaar mogen het apparaat niet gebruiken of reinigen, zelfs niet onder toezicht. Dit apparaat is geen speelgoed. ZZHoud kinderen weg van het apparaat en het verpakkingsmateriaal. ZZLaat geen kinderen bij het apparaat zonder toezicht. ZZLaat kinderen niet met het apparaat spelen. ZZLees

bij gebruik van de afzuigkap de handleidingen van de kookapparaten die worden gebruikt onder de afzuigkap of terwijl de afzuigkap aanstaat.

Risico op elektrische schok door indringende vloeistof! Het apparaat bevat elektronische componenten. ZZZorg ervoor dat er geen vloeistoffen in het apparaat dringen. ZZGebruik geen stoom onder druk om het apparaat te reinigen. ZZGebruik geen natte doek om onderdelen te reinigen. Risico op brandwonden door hete oppervlakken! Toegankelijke metalen onderdelen van de afzuigkap kunnen bij het gebruik van kookapparaten (bv. gaskookplaten) erg heet worden. Dit genereert veel warmte. ZZRaak geen hete oppervlakken aan. ZZWees voorzichtig bij het openen en sluiten van het uitklapbare paneel. ZZDraag hittebestendige handschoenen.

Brandgevaar en risico op letsel als gevolg van open vuur! Overblijfselen in het vetfilter kunnen vlam vatten. ZZGebruik geen open vuur naast het apparaat (bv. flamberen). ZZReinig of vervang altijd alle filters op de vermelde intervallen. Bij gebruik van frituurpannen kan oververhitte olie ontvlammen. ZZHoud friteuses tijdens gebruik continu in de gaten. Risico op oogletsel als gevolg van ledlicht! Het ledlicht is erg helder en kan de ogen beschadigen. ZZKijk niet voor langere tijd direct in het ledlicht.

Functie Aan/uit knop Vermindert de afzuiging Verhoogt de afzuiging Intensieve afzuiging

24H functie Uitgesteld einde Aan/uit knop voor het licht Knop voor aanpassing van de verlichtingsintensiteit

NL FGPL 1000/1200 /1400

WERKING Het vergrendelen en ontgrendelen van de toetsen van het bedieningspaneel XXNiet

De intensieve instelling wisselen Gebruik de hoogste afzuiging bij grote hoeveelheden damp of bij een sterke uitwaseming van vetten.

Activeren intensieve zuigwerking XXDruk kort op i . „„Activeert de intensieve afzuigmodus, zelfs als de motor uitstaat, gedurende 6 minuten, vervolgens terugkeer naar de laatst gebruikte snelheid. „„Display: geeft «HI» weer en een knipperend lampje 1 keer per seconde rechtsonder.

Lichtregeling Hoofdverlichting XXDruk kort op . „„Schakelt het licht aan of uit op de laatst gebruikte intensiteit Secundaire verlichting XXLange ondersteuning. . „„Verhoog of verlaag de intensiteit van de verlichting.

Afzuigregeling Aanzetten van de afzuigkap XXDruk kort op . „„Activeert de afzuigmotor op de laatst gebruikte snelheid. „„Display: geeft de ingestelde snelheid weer. Afzuigniveau Lage snelheden voor koken op zacht vuur, sauzen, suddergerechten, enz. Middelmatige snelheden voor braden, geroosterd vlees en frituren. Hoge snelheden voor koken met hoge uitwasemingen van vetten en damp. XXVerhoogt de snelheid van de afzuigmotor . XXVerlaagt de snelheid van de afzuigmotor. .

Stopzetten van de afzuigin XXDruk

kort op . „„ Schakelt de afzuigmotor uit.

Uitschakelen intensieve zuigwerking XXDruk kort op i . „„Schakelt de intensieve afzuigmodus uit, terugkeer naar de laatst gebruikte snelheid. XX6 minuten na de activering, terugkeer naar de laatst gebruikte snelheid.

Zuigfunctie 24 Deze functie verwijdert alle onaangename en vervelende geuren uit uw woonruimte door de lucht te vernieuwen. Activering van de aanzuiggeleidercilinder 24 uur XXDruk kort op 24 . „„Motor uit of aan: activeert de motor om het uur 10 minuten lang met een afzuigsnelheid van 100m3/h gedurende 24 uur. „„Display: geeft “24” weer en een knipperend lampje rechtsonder terwijl de motor aanstaat. „„Na beëindiging van de cyclus: het op de display aangegeven signaal gaat uit.

F Deactivering van de aanzuiggeleidercilinder 24 XXDruk kort op 24 . „„Schakelt de afzuigmotor uit en deactiveert bijgevolg de 24H afzuigfunctie „„De display gaat uit. „„24 uur na de activering van de functie: de motor schakelt uit en het signaal op de display verdwijnt. F

Met deze functie kunt u de resterende rook na het koken tijdelijk blijven filtreren en evacueren. Het activeren van de functie „timer“ XXDruk kort op . „„Activeert het stopzetten van de motor na 30 minuten. „„Display: geeft beurtelings de snelheid van de afzuigmotor en de resterende tijd weer tot het stoppen van de motor. Het lampje rechtsonder knippert. Het uitschakelen van „timer“ XXDruk kort op . „„ Deactiveert de functie „uitgesteld einde”

Alarm: „verzadiging van de filters“ Het alarm geeft aan dat de anti-vetfilters en de anti-geurfilters moeten worden schoongemaakt of vervangen in geval van niet afwasbare antigeurfilters. Alarmactivering „verzadiging van de filters“ Afhankelijk van het type bedieningspaneel, wordt het alarm “verzadiging filters” geactiveerd als uw apparaat een recycling of clean-air versie is. XXNeem contact op met de klantenservice. Alarm Off „verzadiging van de filters“ XXNeem contact op met de klantenservice. Resetten van het alarm „filterverzadiging XXDruk kort op 24 . „„Voor het weer op nul zetten van het filteralarm. F

geeft “FG” weer om aan te geven dat de anti-vetfilters elke 100 functioneringsuren moeten worden schoongemaakt. „„Display: geeft “EF” weer om aan te geven dat de anti-vetfilters moeten worden schoongemaakt en de anti-geurfilters moeten worden vervangen of schoongemaakt (afhankelijk van het type), elke 200 functioneringsuren. „„De signalen “FG en EF” zijn alleen zichtbaar als de motor en verlichting uit staan.

FGPL 1000/1200 /1400

REINIGING EN ONDERHOUD oordat u begint met reinigen en onderhoud: ZZschakel het apparaat uit..

vervangen. De levensduur van een ultraviolet lamp is ongeveer 6000 uur of 3 jaar.

Brandgevaar! Risico op letsel! Overblijfselen in het vetfilter kunnen vlam vatten. Filters die niet regelmatig worden gereinigd of vervangen kunnen vlam vatten indien er onder de afzuigkap sprake is van open vuur of extreme hitte. ZZReinig of vervang altijd alle filters op de vermelde intervallen.

Geurfilter Er zijn twee typen anti-geurfilters: afwasbaar en nietafwasbaar. Niet-afwasbare anti-geurfilter ZZEen niet-afwasbare anti-geurfilter niet wassen of hergebruiken. ZZVervang niet-afwasbare anti-geurfilters ten minste om de 3 maanden of vaker als de afzuigkap langer dan 3 uur per dag wordt gebruikt. ZZDe vervanging van de anti-geurfilters dient systematisch tegelijkertijd te gebeuren met het schoonmaken van de anti-vetfilters. Afwasbare anti-geurfilter ZZDe afwasbare anti-geurfilters om de 2 maanden in de afwasmachine op hoge temperatuur (zonder ander keukengerei) reinigen. De anti-geurfilters door de afwasmachine of gedurende 30 minuten aan de open lucht laten drogen ZZReactiveer de schone en droge afwasbare antigeurfilters door ze 10 minuten in een oven op max. 100°C te leggen. Het reinigen van de afwasbare anti-geurfilters dient systematisch tegelijkertijd te gebeuren met het schoonmaken van de anti-vetfilters. Clean-air filter Afzuigkappen met het recyclingsysteem zijn uitgerust R met clean-air filters ZZVervang een clean-air filter alleen als het bijbehorende ultraviolet lampje moet worden CLEAN-

NL NL FGPL 1000/1200 /1400

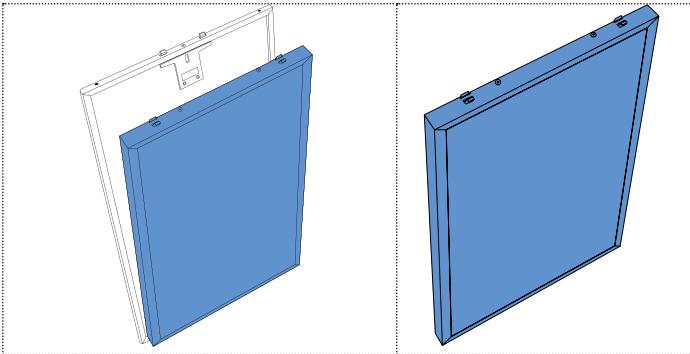

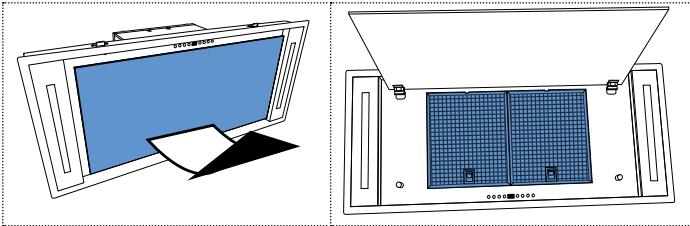

Vervanging van de afwasbare anti-geurfilter XX Open het perimetrisch afzuigpaneel.

de anti-geurfilter van de anti-vetfilter

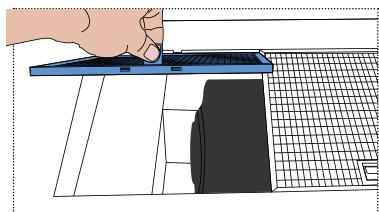

Vetfilter De filters hebben een levensduur van 10 jaar en moeten bij een normaal gebruik een keer per maand worden schoongemaakt. ZZReinig de anti-vetfilters in de afwasmachine bij een temperatuur van max. 50°C ZZLaat de filters aan de open lucht drogen. Vetfilter reinigen XXOpen het perimetrisch afzuigpaneel.

de anti-vetfilter. de anti-vetfilter. XXPlaats de anti-vetfilter weer op het apparaat. XXSluit het perimetrisch afzuigpaneel. XXReset indien nodig het alarm “verzadiging van de filters”. XXReinig

in omgekeerde volgorde te werk om de antigeurfilter (in het blauw) weer op het apparaat te plaatsen. XXReset indien nodig het alarm “verzadiging van de filters”.

Oppervlakken van afzuigkap reinigen We raden aan om de afzuigkap met een vochtige doek en mild reinigingsmiddel te reinigen. XXGebruik geen schuur- of chemische reinigingsmiddelen die de oppervlakken van het apparaat kunnen aantasten of krassen veroorzaken.

ervoor dat ledlampjes uitsluitend door de klantenservice worden vervangen.

ONDERDELEN EN ACCESSOIRES De anti-vetfilters zijn verkrijgbaar als vervangingsonderdelen (+33 (0)4.88.78.59.93). De anti-geurfilters zijn verkrijgbaar als (+33 (0)1.30.28.94.00). Onderdeel

wasbaar, hoge prestaties

ONDERHOUD EN REPARATIE Indien reparaties niet correct worden uitgevoerd kunnen ze ernstig letsel en schade aan het apparaat en onderdelen veroorzaken, alsmede de werking van het apparaat beïnvloeden.

ervoor dat het onderhoud van elektrische componenten en aan de afzuigkap uitsluitend wordt uitgevoerd door de fabrikant of klantenservice. ZZZorg ervoor dat beschadigde kabels uitsluitend door de fabrikant of klantenservice worden vervangen.

AFVAL Het symbool op het product of de verpakking geeft aan dat het apparaat niet als huishoudelijk afval mag worden verwijderd. Door het zorgvuldig afvoeren van het apparaat helpt u schadelijke gevolgen voor het milieu en de gezondheid te voorkomen.

naar het lokale scheidingssysteem van elektrisch en elektronisch afval. ZZRespecteer de lokale reglementering en gooi uw gebruikte producten niet bij uw huishoudelijk afval. ZZHet op een juiste manier weggooien van uw gebruikte product helpt mogelijke negatieve gevolgen voor het milieu en de volksgezondheid te voorkomen

KLANTENSERVICE XXBekijk

de contactgegevens van uw land op de achterpagina of op www.franke.com.

TECHNISCHE GEGEVENS XXBekijk

het typeplaatje op het product.

Meer technische gegevens zijn beschikbaar op: www.franke.com
