GEBRUIKSAANWIJZING FCB 3401 NS XS FRANKE

Garantievoorwaarden....2

Kenplaatje 2

1. KENMERKEN APPARATUUR 3

Tabel 1 - technische gegevens....3 Werkingscondities....4

Beschrijving apparatuur......4

1. VEILIGHEID 5

Veiligheidsvoorschriften....5

Veiligheidsfiche gas R600a 7

Ontmanteling en afdanking ....7

1. INSTALLATIE......8

Transport en uitpakken 8

Plaatsing 8

Reiniging voor het gebruik 9

Elektrische aansluiting 9

1. GEBRUIK....10

Beschrijving functies koelruimte en vriesvak - MODELO CFE.... 10

Beschrijving functies koelruimte en vriesvak - MODELO CFL 11

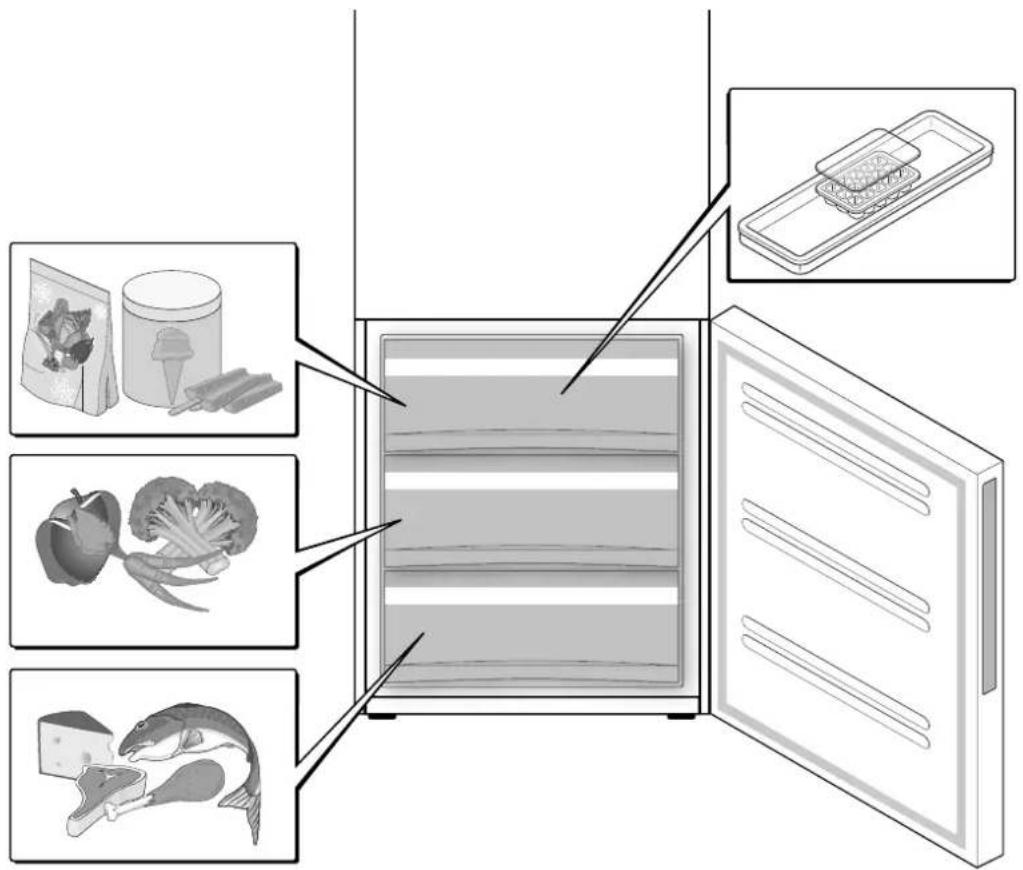

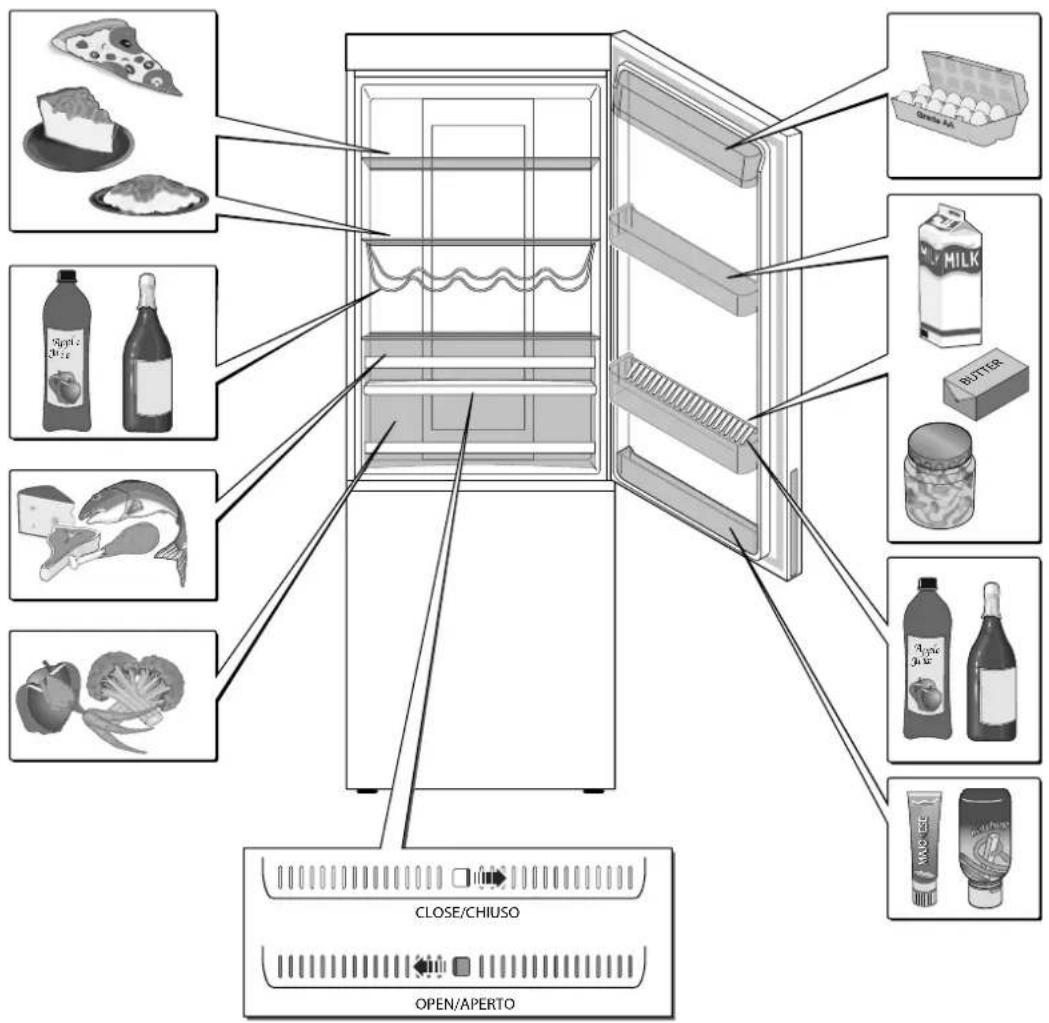

Tips voor het bewaren van etenswaren: Koelruimte / vriesva ......12

1. GEWOON ONDERHOUD....16

Reiniging van de apparatuur 16

1. BUITENGEWOON ONDERHOUD ......17

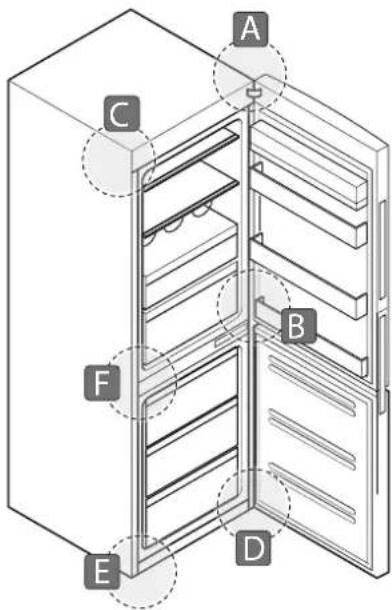

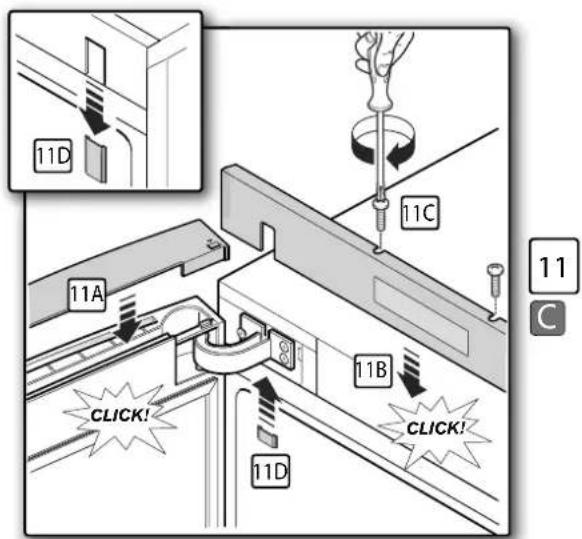

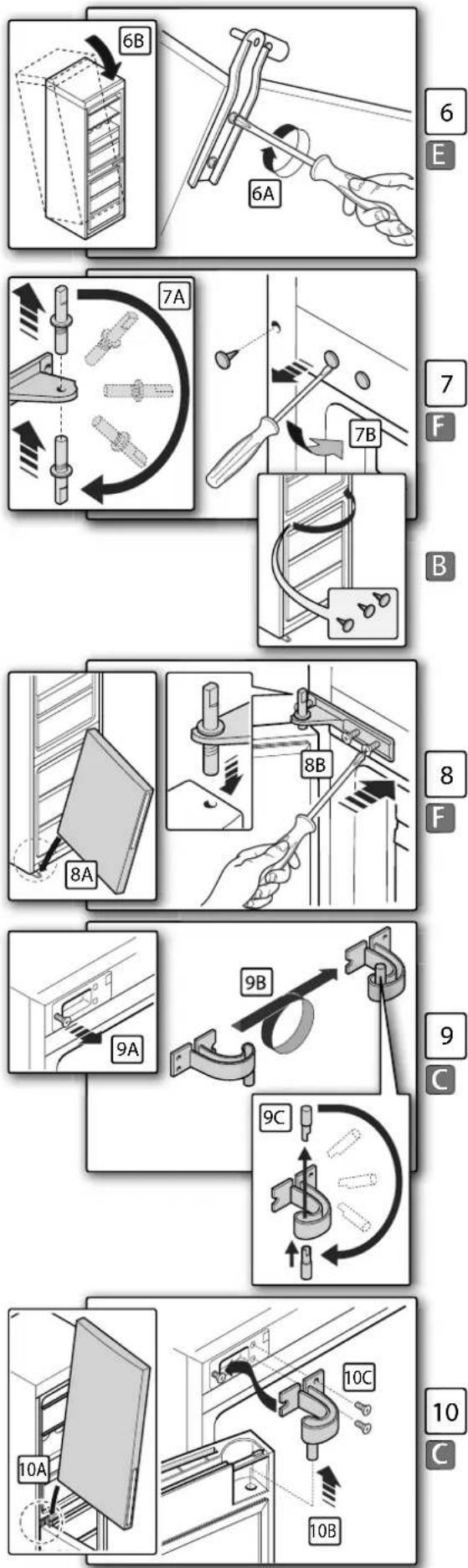

Omkeerbaarheid deur....17

1. STORINGEN EN OPLOSSINGEN....19

1. PRESENTATIE

Gefeliciteerd!

U hebt een hoogwaardige apparatuur gekocht die op betrouwbare en veilige manier zal inspelen op uw verwachtingen, en voor hele lange tijd optimale prestaties zal leveren.

De apparatuur is gebruiksvriendelijk, maar we raden aan deze handleiding aandachtig door te nemen en bij de hand te houden voor eventuele toekomstige raadplegingen.

De fabrikant garandeert verder een doeltreffende en tijdige technische assistentiedienst na verkoop.

2. DIENST NA VERKOOP

Garantievoorwaarden

De apparatuur heeft een garantie van 24 maanden vanaf de aankoopdatum, aangetoond door het aankoopbewijs of een ander verplicht fiscaal document.

Na de garantieperiode, wordt de assistentie geleverd door de Assistentiecentra geautoriseerd door de Fabrikant. Alle gerepareerde of vervangen onderdelen en de kosten voor de arbeidsuren en het transport zijn dan ten laste van de klant.

De garantie voorziet in de gratis vervanging of reparatie van alle onderdelen die defect blijken.

De garantie dekt geen schade die het gevolg is van:

• Nalatigheid of onachtzaamheid van de gebruiken bij het gebruik of het transport;
• Schade aan voorwerpen, personen en dieren als gevolg van een oneigenlijk gebruik of verkeerde installatie van de apparatuur;
• De installatie in systemen die niet overeenkomt met de geldende wetgeving;
• De vervanging en/of reparatie uitgevoerd door de gebruiker, niet voorzien of geautoriseerd in deze handleiding.
• Het gebruik van niet-originele wisselonderdelen of onderdelen die niet geautoriseerd zijn door de Fabrikant.

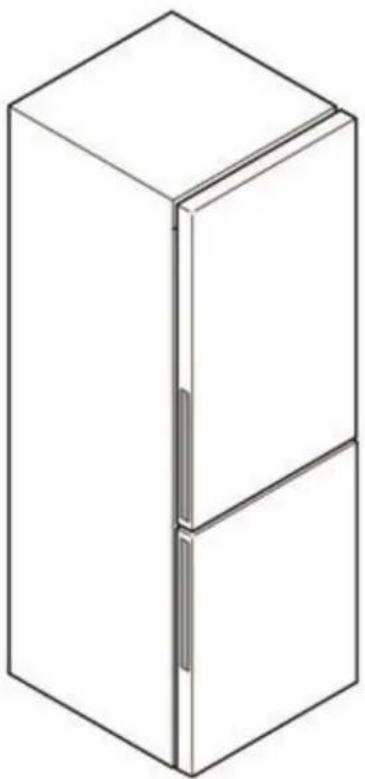

Kenplaatje

Indien de apparatuur defect blijkt of niet werkt, raadpleeg het hfdst. "Problemen en oplossingen" op het einde van deze handleiding. Als het probleem aanhoudt, contacteer dan het Assistentiecentrum en vermeld de gegevens van het kenplaatje: dit kenplaatje is aangebracht op de binnenkant van de koelruimte, gekleefd onderaan links (zie par. "Beschrijving apparatuur").

Het kenplaatje geeft belangrijke informatie over de apparatuur en mag nooit gewijzigd of verwijderd worden.

Vb. lezing kenplaatje:

A: Model
B: Productcode
C: Serienummer
D: Totale inhoud
E: Netto-inhoud koelruimte
F: Netto-inhoud vriesvak
G: Invriesvermogen (uitgedrukt in kilogram voedingsmiddelen ingevroren in 24 uren)
H: Klimaatklasse
L: Type en kwantiteit koelmiddel
M: Elektrische kenmerken

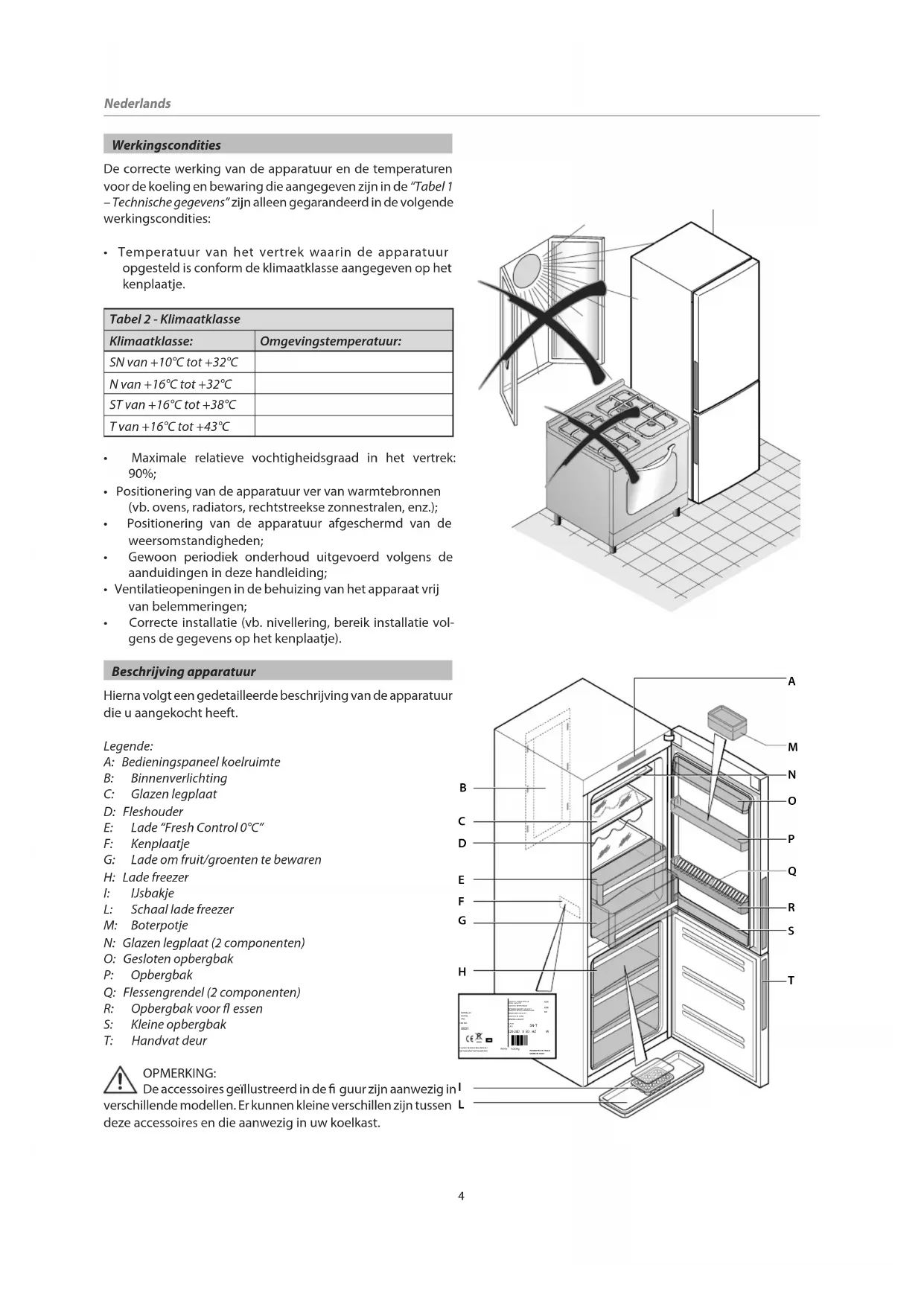

De correcte werking van de apparatuur en de temperaturen voor de koeling en bewaring die aangegeven zijn in de "Tabel 1 – Technische gegevens" zijn alleen gegarandeerd in de volgende werkingscondities:

- Temperatuur van het vertrek waarin de apparatuur opgesteld is conform de klimaatklasse aangegeven op het kenplaatje.

Tabel 2 - Klimaatklasse
Klimaatklasse:	Omgevingstemperatuur:
SN van +10°C tot +32°C
N van +16°C tot +32°C
ST van +16°C tot +38°C
T van +16°C tot +43°C

• Maximale relatieve vochtigheidsgraad in het vertrek: 90%;

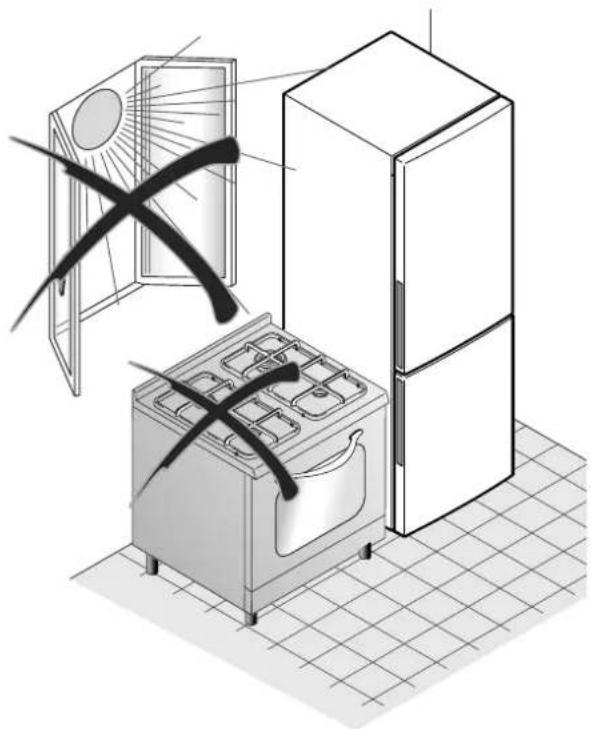

- Positionering van de apparatuur ver van warmtebronnen (vb. ovens, radiators, rechtstreekse zonnestralen, enz.);
- Positionering van de apparatuur afgeschermd van de weersomstandigheden;
- Gewoon periodiek onderhoud uitgevoerd volgens de aanduidingen in deze handleiding;
- Ventilatieopeningen in de behuizing van het apparaat vrij van belemmeringen;
- Correcte installatie (vb. nivellering, bereik installatie volgens de gegevens op het kenplaatje).

Beschrijving apparatuur

Hierna volgt een gedetailleerde beschrijving van de apparatuur die u aangekocht heeft.

Legende:

A: Bedieningspaneel koelruimte
B: Binnenverlichting
C: Glazen legplaat
D: Fleshouder
E: Lade "Fresh Control 0°C"
F: Kenplaatje
G: Lade om fruit/groenten te bewaren

H: Lade freezer

I: IJsbakje

L: Schaal lade freezer

M: Boterpotje

N: Glazen legplaat (2 componenten)

O: Gesloten opbergbak

P: Opbergbak

Q: Flessengrendel (2 componenten)

R: Opbergbak voor fl essen

S: Kleine opbergbak

T: Handvat deur

OPMERKING:

De accessoires geillustreerd in de fi guur zijn aanwezig in verschillende modellen. Er kunnen kleine verschillen zijn tussen L deze accessoires en die aanwezig in uw koelkast.

Veiligheidsvoorschriften

Symbolen:

Algemene tips voor een optimale werking van de apparatuur

Algemeen gevaar

Warme oppervlakken

• Het is heel belangrijk deze handleiding te bewaren samen met de apparatuur, voor eventuele latere raadplegingen. In geval van doorverkoop of overname door een ander persoon, zorg ervoor dat de handleiding de apparatuur vergezelt, zodat de nieuwe gebruiker kennis kan nemen van de werking en de relatieve waarschuwingen.
• Deze waarschuwingen werden opgesteld voor uw veiligheid: Gelieve ze aandachtig te lezen vooraleer de apparatuur te installeren en te gebruiken.

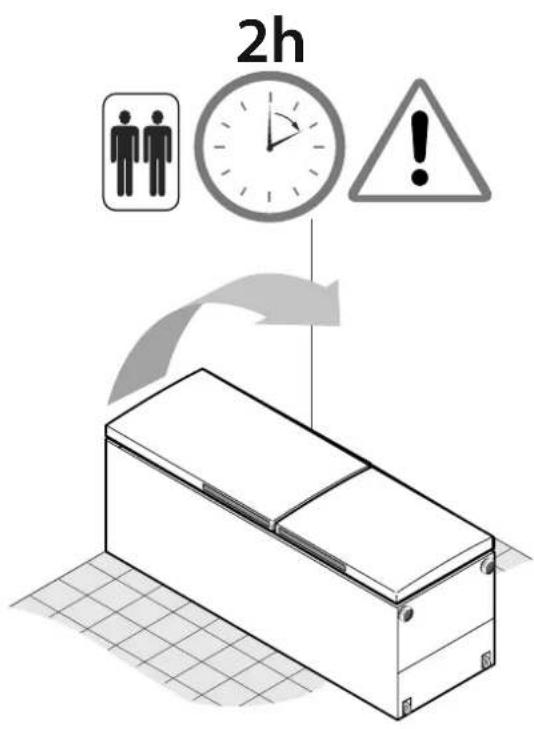

• Als de apparatuur tijdens het transport horizontaal geplaatst wordt, kan het gebeuren dat de olie in de compressor in het koelcircuit sijpelt. Het is daarom raadzaam de apparatuur minstens 2 uur verticaal te laten staan vooraleer hem in werking te stellen, zodat de olie weer in de compressor kan lopen.
• Na de apparatuur uitgepakt te hebben, controleer hem aandachtig en installeer hem volgens de indicaties in het relatieve hoofdstuk: als een probleem vastgesteld wordt, schakel de apparatuur uit en volg de procedure aangegeven in het hfdst. "Assistentie na verkoop".

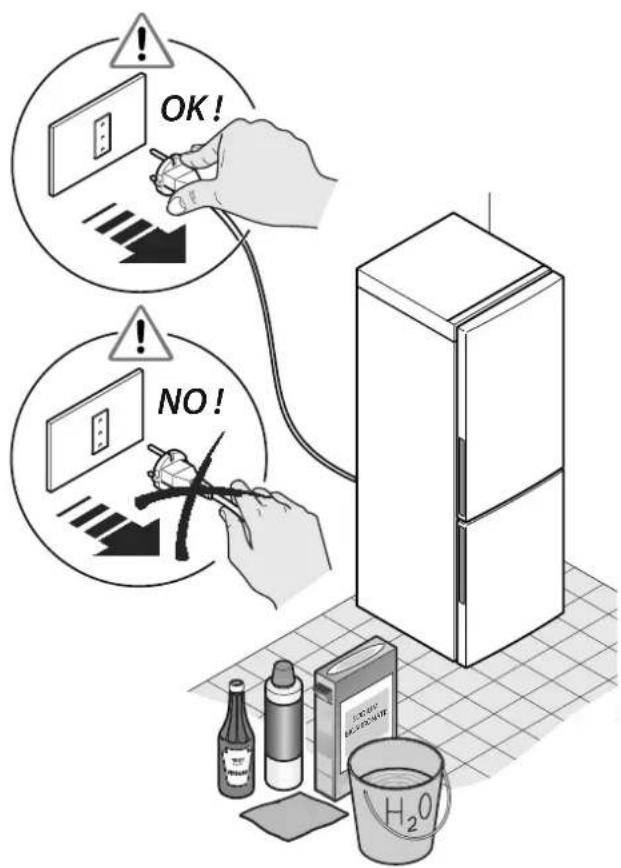

• Voor om het even welke gewone of buitengewone onderhoudswerken uit te voeren, de stekker van het apparaat uit het stopcontact trekken; hiervoor mag niet aan het snoer getrokken worden. Controleer verder of het snoer niet beschadigd is; in dat geval, contacteer een Assistentiecentrum.

Als de apparatuur verplaatst geweest is moet, eens herplaatst, gecontroleerd worden of het voedingssnoer niet geplet is of in de weg ligt.

OPGELET: de apparatuur zijn voorzien van koelgas ISOBUTAAN (R600a). Het transport en de eventuele verplaatsingen van de apparatuur moeten gebeuren met de grootste voorzichtigheid, zodat de apparatuur zelf geen stoten of bruuske bewegingen ondergaat. Het niet naleven van deze voorschriften kan ertoe leiden dat het apparaat niet werkt; beschadigingen van het koelcircuit met vrijkomen van koelgas, kan risico inhouden voor ontploffingen veroorzaakt door externe vonken of vlammen. Het apparaat mag geenszins in werking gesteld worden indien het beschadigd lijkt. In geval van schade, contacteer de Dienst Assistentie, verlucht de ruimte waarin het apparaat staat en voorkom vlammen of ingrepen aan het apparaat.

2h !

OK! NO!

• Vooraleer de apparatuur aan te sluiten op het elektriciteitsnet, controleer of het bereik van de installatie overeenkomt met de gegevens op het kenplaatje. Elke eventuele wijziging die nodig mocht blijken aan de elektrische installatie, teneinde de apparatuur te kunnen installeren, moet uitgevoerd worden door gekwalifi ceerd personeel.
  Als de apparatuur verplaatst wordt van zijn gebruikelijke positie, hou er dan rekening mee dat, ook nadat de voeding losgekoppeld werd, de componenten aan de achterzijde van de apparatuur nog een tijdje heel warm kunnen zijn.
• De apparatuur is niet bestemd om ingebouwd te worden. Een ontoereikende verluchting zal beslist leiden tot een slechte werking en schade aan de apparatuur.

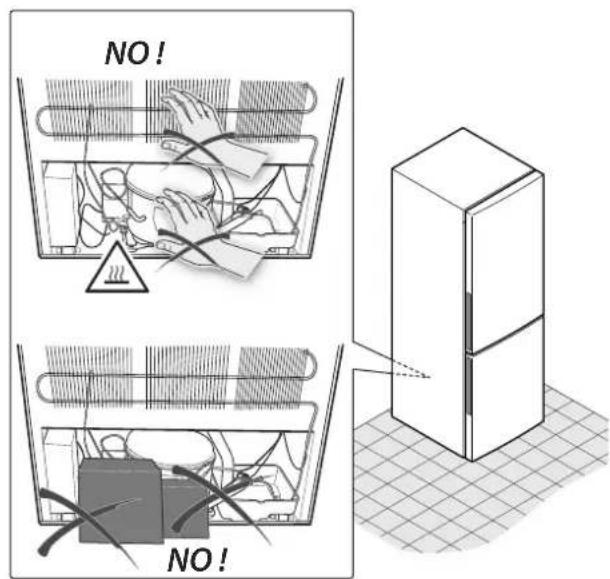

• OPGELET: tijdens de normale werking en het gewoon onderhoud, wordt absoluut voorkomen:

• elektrische toestellen te gebruiken in de ruimten voor de bewaring van de diepgevroren voedingsmiddelen;

• mechanische inrichtingen of andere middelen te gebruiken om het ontdooien te versnellen, verschillend van die aanbevolen voor de Fabrikant;
• broze, zware of onstabiele voorwerpen te plaatsen op de apparatuur.

- De temperatuur in de koelruimte en het vriesvak kunnen kleine schommelingen ondergaan; deze apparaturen zijn dus niet geschikt voor het bewaren van producten die een stabiele temperatuur vereisen (vb. geneesmiddelen).

OPGELET: deze apparatuur werd ontworpen om gebruikt te worden door volwassenen en is uitsluitend bestemd voor huishoudelijk gebruik, voor de bewaring en/of het invriezen van voedingsmiddelen. Let er dus op dat kinderen de apparatuur niet benaderen met de bedoeling ermee te spelen, dat ze niet op de laden gaan zitten of aan de deuren van het apparaat gaan hangen.
OPGELET: Doe geen stoff en in de apparatuur die kunnen ontploff en, die vervuilend of vluchtig zijn.
- OPGELET: Doe nooit bruisende dranken of fl essen water in het vak aan lage temperatuur (vriesvak): ze kunnen immers ontploff en. Verder, is het raadzaam geen warme vloeistoff en of voedingsmiddelen in de apparatuur te doen en de recipiënten niet tot aan de rand te vullen. Voor alle andere bewaartips, raadpleeg het hfdst. "Gebruik".

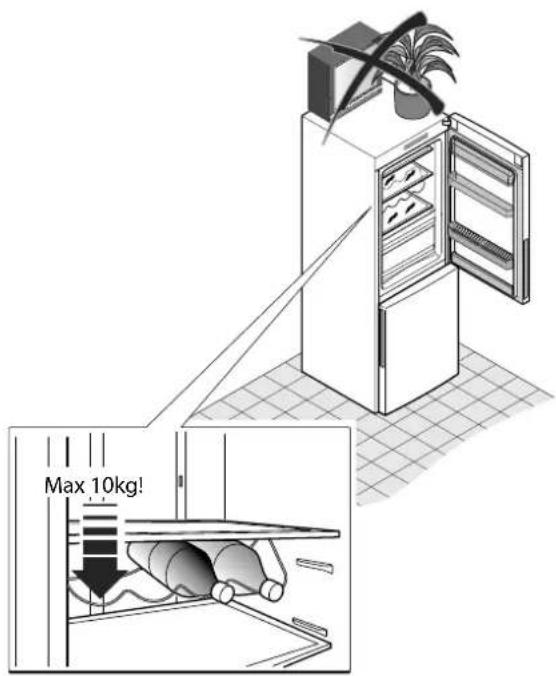

• OPGELET: Het maximaal draagvermogen van de Fleshouder is 10 kg.

NO! NO!

Max 10kg!

Veiligheidsfiche gas R600a

Maatregelen in geval van een accidenteel vrijkomen van gas

Laat het materiaal verdampen, op voorwaarde dat er een gepaste verluchting aanwezig is.

Gedrag van het gas

Het gas is bijzonder ontvlambaar; vermijd ten zeerste dat het in contact komt met naakte vlammen en warme oppervlakken. Het gas R600a is zwaarder dan de lucht en er kunnen zich dus hoge concentraties vormen vlakbij de grond, waar de ventilatie meestal geringer is.

Ehbo

Inademing

Verwijder de persoon van de vervuilde zone en breng hem onder op een warme en goed geventileerde plaats.

Langdurige blootstellingen kunnen aanleiding geven tot een principe van verstikking en bewustzijnsverlies. Pas zo nodig kunstmatige ademhaling toe en in de ergste gevallen moet onder strikt medisch toezicht zuurstof toegediend worden.

Contact met de huid

Het is vrij onwaarschijnlijk dat een occasioneel contact met de huid gevaarlijk is, omwille van de opname door de huid. Indien dit gebeurt: was de betrokken zone met overvloedig water. Spatten vloeistof en verstuifde vloeistof kunnen brandwonden door vriezing veroorzaken: besproei de betrokken zone met overvloedig water en raadpleeg een arts voor de behandeling van eventuele brandwonden.

Contact met de ogen

Spoel de ogen met overvloedig water en hou de ogen hierbij goed open. Raadpleeg zo snel mogelijk een gespecialiseerd arts.

Het is in ieder geval aangewezen de huisarts te raadplegen in geval van contact met of inademing van het gas R600a.

Ontmanteling en afdanking

Krachtens art. 13 van het Wetsbesluit van 25 juli 2005, nr. 151 "invoering van de Richtlijnen 2002/95/EG, 2002/96/EG en 2003/108/Eg inzake de beperking van het gebruik van gevaarlijke stoffen in elektrische en elektronische apparatuur, en de afdanking van het afval".

Het symbool van de doorkruiste vuilnisbak aangegeven op de apparatuur of op de verpakking ervan, wijst erop dat het product op het einde van zijn levensduur afzonderlijk van het gewoon afval weggegooid moet worden.

De gebruiker moet de apparatuur daarom op het einde van de levensduur ervan toevertrouwen aan gepaste centra voor gescheiden afhaling van elektronische en elektrotechnische apparatuur, of terugbezorgen aan de verkoper wanneer hij een nieuw gelijkaardig product aankoopt.

Let erop dat het oud apparaat bij het transport naar het afvalverzamelpunt niet beschadigd wordt aan het koelcircuit. Zo bent u er zeker van dat het koelmiddel niet zomaar kan lekken.

De gegevens over het koelmiddel staan op het kenplaatje van het apparaat.

Cyclo-isopentaan, een stof die niet schadelijk is voor de ozonlaag, wordt gebruikt om het isolerende schuim te doen uitzetten.

De gepaste gescheiden afvalophaling om de apparatuur vervolgens toe te vertrouwen aan een centrum voor de recyclage, de verwerking en de afdanking met respect voor het milieu, draagt ertoe bij mogelijke negatieve effecten op het milieu en de gezondheid te voorkomen en bevordert het hergebruik en/of de recyclage van de materialen waaruit de apparatuur bestaat.

De verkeerde afdanking van het product vanwege de gebruiker, geeft aanleiding tot de toepassing van sancties volgens de wet ter zake.

Voor meer gedetailleerde informatie over de beschikbare verzamelsystemen, wend u tot de lokale dienst voor afvalverwerking.

Wij danken u voor uw bijdrage aan het milieubehoud.

We raden aan het stroomsnoer door te knippen vooraleer de apparatuur naar een afvalverzamelpunt te brengen.

Maak de deursluiting onbruikbaar (door de afdichtingen te verwijderen) of, beter nog, demonteer de deur zodat kinderen zich al spelend niet kunnen opsluiten in het apparaat.

5. INSTALLATIE

Transport en uitpakken

Als de apparatuur tijdens het transport horizontaal geplaatst wordt, kan het gebeuren dat de olie in de compressor in het koelcircuit sijpelt. Het is daarom raadzaam de apparatuur minstens 2 uur verticaal te laten staan vooraleer hem in werking te stellen, zodat de olie weer in de compressor kan lopen.

Verwijder de buitenste verpakking en haal de beschermende folie, waar aanwezig, van de oppervlakken van de apparatuur. Maak de buitenkant van de apparatuur schoon met specifieke producten en gebruik geen schrapers of schurende sponsen die de oppervlakken onherroepelijk kunnen beschadigen.

Verwijder voorzichtig alle vellen papier en tape uit de apparaat en de deur, en de eventuele delen in piepschuim. Haal alle documenten en accessoires uit het apparaat.

Het verpakkingsmateriaal is recycleerbaar en wordt aangegeven met het recyclagesymbool.

Voor de afdanking, volg de lokale normgeving. Het verpakkingsmateriaal (plastic zakjes, delen in piepschuim, enz.) moeten uit de buurt van kinderen gehouden worden omdat ze gevaarlijk kunnen zijn.

Controleer de apparatuur aandachtig: als een probleem vastgesteld wordt, installeer de apparatuur niet en volg de procedure aangegeven in het hfdst. "Assistentie na verkoop".

Plaatsing

De plek die uitgekozen werd voor de plaatsing moet voldoen aan de indicaties gegeven in par. "Werkingscondities", moet een stabiele ondergrond hebben en het gewicht van de apparatuur kunnen dragen.

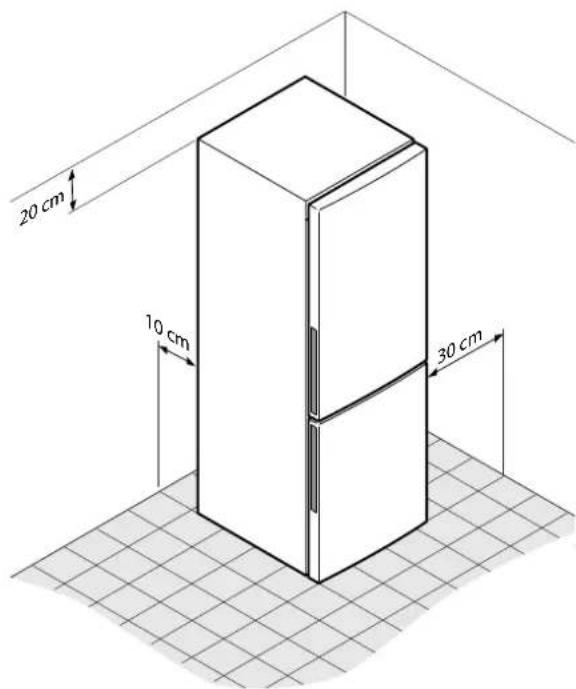

Verder, moet rekening gehouden worden met de afstanden die gerespecteerd moeten worden voor de correcte werking van de apparatuur en de omvang:

1) bovenkant (minstens 20 cm)
2) achterkant (minstens 10 cm)
3) wand aan de zijde van de deuropening (minstens 30 cm).

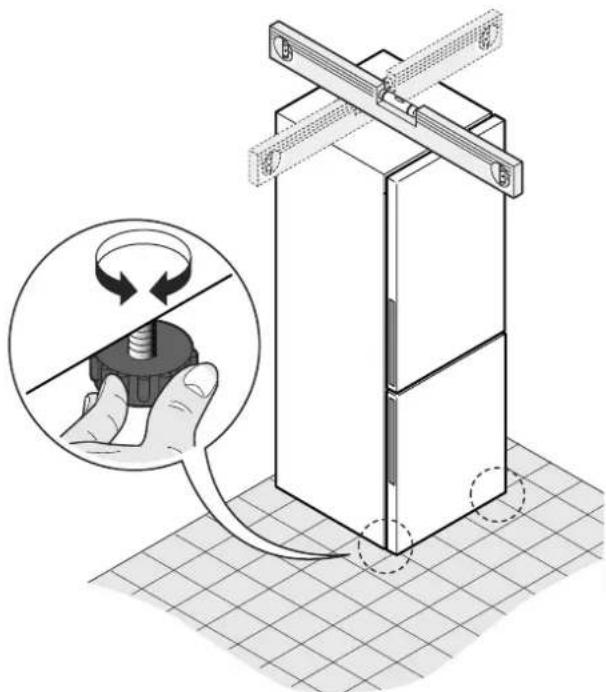

Zet de apparatuur waterpas met behulp van de voetjes: houd de apparatuur iets geheven van de vloer. Om de luchtcirculatie op de condensator te bevorderen.

In deze condities zal het koelcircuit optimaal werken.

20 cm 10 cm 30 cm

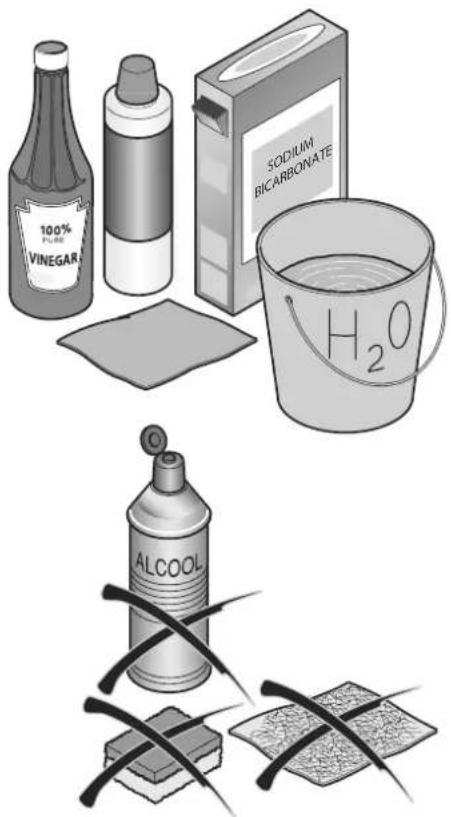

Reiniging voor het gebruik

Zorg ervoor dat alle tape die de accessoires vasthoudt uit het apparaat genomen werd, reinig alle interne onderdelen met lauw water en een neutrale zeep, azijn of natriumbicarbonaat, om het typisch nieuw geurtje te verwijderen. Droog zorgvuldig af.

Gebruik geen reinigingsproducten en/of schuurpoeders op basis van sodium, of oplosmiddelen die de afwerkingen kunnen beschadigen.

Elektrische aansluiting

Vooraleer de stekker in het stopcontact te steken, controleer of:

• U geen natte of vochtige handen hebt;
- De spanning en frequentie aangegeven op het kenplaatje overeenkomen met die van de installatie in huis (een marge van -6% tot +6% op de nominale spanning is toegelaten; voor de werking met verschillende spanningen, moet men gebruik maken van een autotransformator met een gepast vermogen);
- Het stroomsnoer en de stekken niet beschadigd zijn of geplet worde door zware voorwerpen;
- Het voedingssnoer niet te gespannen staat: het is niet toegelaten verlengsnoeren te gebruiken om bij het stopcontact te komen.

OPGELET: het apparaat mag niet aangesloten worden op gelijkrichters (vb. zonne-installaties) en mag niet sloten worden met een verlengsnoer.

OPGELET: het is verplicht het apparaat aan te sluiten op een doeltreffende aarding.

Als het stopcontact in huis niet geaard is, moet het apparaat aangesloten worden op een doeltreffende afzonderlijke aarding, conform de geldende wetgeving. Raadpleeg hiervoor een gespecialiseerd technicus.

De Fabrikant wijst elke aansprakelijkheid af indien dit voorschrift niet nageleefd wordt.

Deze apparatuur is conform de volgende gemeenschapsrichtlijnen:

LS 73/23/EEG

93/68/EEG

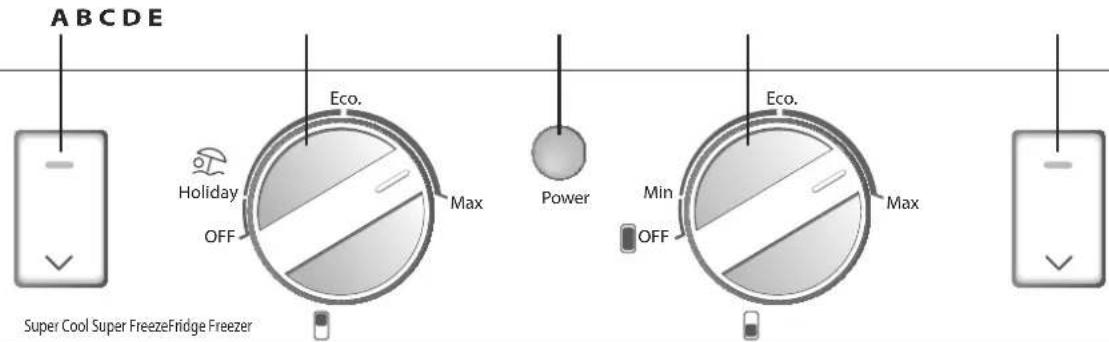

Beschrijving functies koelruimte en vriesvak - MODEL CFE

ABCDE Eco. Max Holiday OFF Power Eco. Min OFF Super Cool Super FreezeFridge Freezer Max

Legende:

A: Knop Superkoeling (Super Cool)
B: Knop instelling temperatuur koelruimte
C: Indicator voeding

D: Knop instelling temperatuur vriesvak

E: Knop Supervriezing (Super Freeze)

Initiële stroomtoevoer

Bij de inschakeling, licht de indicator van de voeding (C) (Power) op. Het alarm van de overtemperatuur zal in werking treden omwille van de hoge temperatuur aanwezig in de ruimtes. Om het geluidsalarm uit te schakelen, druk op een willekeurige toets.

Instelling van de temperatuur in de koelruimte

Om de temperatuur in de koelruimte in te stellen, draai aan de knop (B). Het instelbaar temperatuurbereik situeert zich tussen Holiday, Eco en Max.

Instelling van de temperatuur in het vriesvak

Om de temperatuur in het vriesvak in te stellen, draai aan de knop (D).

Het instelbaar temperatuurbereik situeert zich tussen Min, Eco en Max.

Superkoeling (Super Cool)

Om deze functie in te schakelen, druk op de knop van de Superkoeling (A) (Super Cool); zo zal ook de overeenkomstige indicator oplichten. Deze functie wordt automatisch uitgeschakeld wanneer de temperatuur tot het minimumniveau zakt. Deze functie kan uitgeschakeld worden door nogmaals te drukken op de knop (A).

Supervriezing (Super Freeze)

Om deze functie in te schakelen, druk op de knop van de Supervriezing (E) (Super Freeze); zo zal ook de overeenkomstige indicator oplichten. Deze functie wordt automatisch uitgeschakeld na 24 uren. Deze functie kan uitgeschakeld worden door nogmaals te drukken op de knop (E).

Functie Holiday

Om deze functie in te schakelen, draai de knop (B) in de stand Holiday. In de modus Holiday, zal de koelruimte werken bij een temperatuur hoger dan +10°C (het is raadzaan de bederfbare voedingsmiddelen uit de koelruimte te halen en de deur te sluiten na deze functie ingeschakeld te hebben).

Alarm open deur

Wanneer de deur van de koelruimte langer dan 3 min. Open blijft, zal het lampje van de knop (A) knipperen en is een geluidssignaal hoorbaar: 3 pieptonen om de 30 seconden. Het geluidssignaal kan uitgeschakeld worden door de deur te sluiten of op een willekeurige knop te drukken. De indicator (A) zal blijven branden tot de sluiting van de deur.

Alarm overtemperatuur

Wanneer de temperatuur in het vriesvak boven een bepaalde grens stijgt, zal het lampje van de knop (E) knipperen en is een geluidssignaal hoorbaar (1 pieptoon per seconde).

Het geluidssignaal zal ophouden wanneer de temperatuur in het vriesvak een bepaald niveau bereikt, of door op een willekeurige knop te drukken. De indicator (E) zal blijven branden tot in de ruimtes de ingestelde temperatuur bereikt werd.

Uitschakeling van de koelruimte

Draai de knop (B) in de stand OFF. De koelruimte zal uitgeschakeld worden, terwijl het vriesvak normaal blijft functioneren.

Uitschakeling van de apparatuur

Draai de knop (D) in de stand OFF. De koelruimte zal uitgeschakeld worden maar gekoppeld blijven aan het elektriciteitsnet.

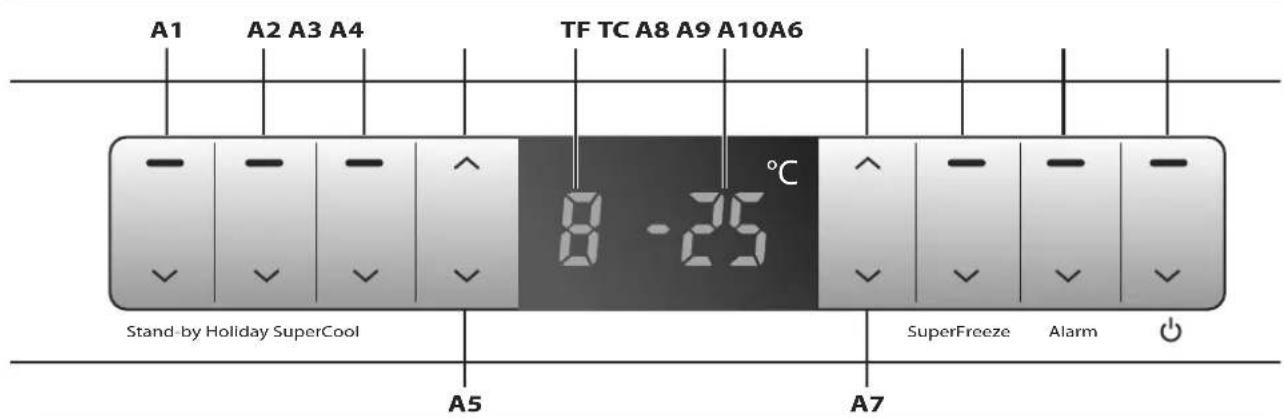

Beschrijving functies koelruimte en vriesvak - MODEL CFL

A1 A2 A3 A4 TF TC A8 A9 A10A6 Stand-by Holiday SuperCool A5 8 -25 °C SuperFreeze Alarm A7

Legende:

A: Stand-by

A: Knop functie Holiday

A: Knop Superkoeling (Super Cool)

A4: Knop toename temperatuur koelruimte

A5: Knop afname temperatuur koelruimte

A6: Knop toename temperatuur vriesvak

A7: Knop afname temperatuur vriesvak

A8: Knop Supervriezing (Super Freeze)

A9: Knop uitschakeling alarm

A 0: Knop voeding

TF: Temperatuur koelruimte

TC: Temperatuur vriesvak

Initiële stroomtoevoer

Wanneer de koelkast gevoed wordt, licht de indicator (A10 op). De temperatuur van de ruimtes is op de display te zien als "-" omwille van de hoge temperatuur. Er is een alarmsignaal hoorbaar. Druk op de toets (A9) om het signaal te doen ophouden. De indicator (A9) zal blijven branden. Nadat de temperatuur gedaald is tot een bepaald niveau, zullen de temperatuurwaarden van de koelruimte en het vriesvak op de display respectievelijk "5" en "-18" weergeven, volgens de fabrieksinstelling.

Instelling van de temperatuur in de koelruimte

Druk op de toets (A4) of (5) om de temperatuur van de koelkast in te stellen. de relatieve indicator knippert en maakt het mogelijk de temperatuur in te stellen van 2°C tot 8°C. De instelling wordt automatisch bevestigd 5 seconden na de handeling of door te drukken op een willekeurige toets.

Instelling van de temperatuur in het vriesvak

Druk op de toets (A6) of (A7) om de temperatuur van het vriesvak in te stellen. de relatieve indicator knippert en maakt het mogelijk de temperatuur in te stellen van -16°C tot -24°C. De instelling wordt automatisch bevestigd 5 seconden na de handeling of door te drukken op een willekeurige toets.

Superkoeling (Super Cool)

Om deze functie in te schakelen, druk op de knop van de Superkoeling (A3) (Super Cool); zo zal ook de overeenkomstige indicator oplichten. Deze functie wordt automatisch uitgeschakeld wanneer de temperatuur onder het minimumniveau daalt. Het is mogelijk deze functie uit te schakelen door nogmaals te drukken op de toets (A3). Op die manier is het niet mogelijk de temperatuur in de koelruimte en de functie Holiday in te stellen.

Supervriezing (Super Freeze)

Om deze functie in te schakelen, druk op de knop van de Supervriezing (A8) (Super Freeze); zo zal ook de overeenkomstige

indicator oplichten. Deze functie wordt automatisch uitgeschakeld na 24 uren. Deze functie kan uitgeschakeld worden door nogmaals te drukken op de knop (A8). In deze modus is het niet mogelijk de temperatuur in het vriesvak in te stellen.

Functie Holiday

Om deze functie in te schakelen, druk op de toets (A2). In de modus Holiday, zal de koelruimte werken bij een temperatuur hoger dan +10 °C (het is raadzaan de bederfbare voedingsmiddelen uit de koelruimte te halen en de deur te sluiten na deze fuctie ingeschakeld te hebben). De temperatuur van de koelruimte wordt aangegeven met “-”. Druk nogmaals op de toets (A2). De overeenkomstige indicator dooft en de koelruimte schakelt over op de toestand met normale controle.

In deze modus is het mogelijk de functies Super Freeze en Super Cool in te stellen. In het laatste geval wordt de functie Holiday automatisch uitgeschakeld.

Controle van de display

Het scherm van de display gaat automatisch uit 1 min. na voltooiing van de handeling. Het scherm gaat weer aan wanneer de deur geopend wordt of op een willekeurige toets gedrukt wordt (het alarm zet het scherm niet aan).

Alarm open deur

Wanneer de deur van de koelkast langer dan 3 min. open blijft, weerklinkt een geluidssignaal: 3 pieptonen om de 30 seconden. Het geluidssignaal kan uitgeschakeld worden door de deur te sluiten of op een willekeurige knop te drukken.

Als de deur open blijft, wordt de helderheid van de display hersteld en verschijnt de alarmindicator (A9).

Alarm overtemperatuur

Wanneer de temperatuur in het vriesvak boven een bepaalde grens stijgt, zal het lampje van de knop (A9) knipperen en is een geluidssignaal hoorbaar (1 pieptoon per seconde). Het

geluidssignaal zal ophouden wanneer de temperatuur in het vriesvak een bepaald niveau bereikt, of door op een willekeurige knop te drukken. De indicator (A9) zal blijven branden tot in de ruimtes de ingestelde temperatuur bereikt werd.

Uitschakeling van de koelruimte

Wanneer de toets (A1) gedurende 3 seconden ingedrukt gehouden wordt, doven de indicatoren (TF) en (A1) en zal de koelruimte uitgeschakeld worden, terwijl het vriesvak normaal blijft werken. Om de koelruimte weer in gang te zetten, hou de toets (A1) opnieuw ingedrukt gedurende 3 seconden: de relatieve indicator zal oplichten en het pictogram geeft aan dat de temperatuur in de koelruimte hersteld wordt.

Uitschakeling van de apparatuur

Door de toets (A10) gedurende 3 seconden ingedrukt te houden, zal de relatieve indicator doven. Het schermpje van de display zal uitgaan en de koelruimte zal ophouden met werken maar toch aangesloten blijven op het elektriciteitsnet.

Om de apparatuur weer aan te zetten, druk nogmaals op de toets (A10) gedurende 3 seconden. De relatieve indicator licht op en het schermpje van de display gaat aan. De koelkast zal weer normaal werken.

OPMERKING: als de functie Holiday of Superkoeling en de functie Supervriezing voor de uitschakeling van de apparatuur actief waren, zullen ze bij de herinschakeling hersteld worden.

Foutmelding

Wanneer "E" of "F" verschijnt na een storing, kan de koelkast het bewaren van de etenswaren blijven garanderen.

Contacteer zo snel mogelijk het Assistentiecentrum.

Tips voor het bewaren van etenswaren: Koelruimte

Beschrijving van de functies

Superkoeling: er wordt aangeraden deze functie te gebruiken wanneer in de koelruimte verse etenswaren geplaatst worden die net aangekocht zijn.

In deze modus zullen de etenswaren sneller gekoeld worden.

Functie Holiday: deze functie is aangewezen om voor korte periodes (vb. de vakantieperiode) de koelkast niet uit te zetten maar te laten verder werken met een laag energieverbruik. In deze modus zal het vriesvak normaal werken en zal de koelruimte werken bij een temperatuur boven de 10°C: omwille van de temperatuur, moeten alle bederfbare etenswaren die lagere temperaturen vergen voor een optimale bewaring uit de koelkast gehaald worden en wordt de deur van de koelkast dicht gehouden.

Tips voor de koeling van etenswaren

Door de luchtcirculatie in de koelruimte worden zones met verschillende temperaturen gecreëerd. Dit is bijzonder geschikt voor het bewaren van verschillende etenswaren; het is dus belangrijk de etenswaren op dusdanige manier te schikken dat de lucht er vrij rond kan circuleren.

De koudste zones (geschikt voor, bijvoorbeeld, het bewaren van fi jne vleeswaren en vlees) bevinden zich net boven de groentelade, dus onderaan in de koelruimte en vlakbij de achterwand; de minst koele zones bevinden zich boven in de koelruimte, vlakbij de deur (ideaal voor het bewaren van boter en smeerkazen).

De ventilatie in de groentelade wordt gegarandeerd door een reeks van gleuven die, naar goeddunken van de gebruiker, gesloten kunnen worden.

Om de koelruimte op de beste manier te gebruiken:

• Bewaar geen warme etenswaren of warme vloeistoff en die verdampen;
• De vloeistoff en en etenswaren die geuren afgeven of zelf makkelijk geuren en smaken opnemen, moeten altijd bewaard worden in gesloten recipienten of in hun eigen verpakking;

• Doe geen voedingsolie in de fl exibele recipienten in de deur van de koelkast: er kunnen scheuren komen in het plastic;

• De openingen en ventilatieroosters in de achterwand van de koelruimte en het vriesvak mogen nooit verstopt worden;

• Doe in het apparaat geen explosief materiaal of spuitbussen met ontvlambare producten zoals butaan, propaan, pentaan, enz. en plaats alcohol met een hoge gradatie alleen recht en in goed afgesloten recipienten. Gas of vloeistoff en die per ongeluk uit de spuitbussen sijpelen zijn herkenbaar door de indicaties te lezen op de verpakking, en worden verder aangegeven door een vlam.

Glazen legplaat in twee delen

Met een eenvoudige handeling aangegeven in de onderstaande fi guur, is het mogelijk de voorste glazen legplaat (D2) onder de achterste (D1) te plaatsen.

Op die manier wordt nuttige ruimte gecreëerd voor de koeling van fl essen in verticale positie (of andere hoge recipienten).

D1 D2

Tabel 3 - Bewaren van etenswaren in de koelkast
Etenswaar Recipiënten voor de bewaring Bewaarzone Duur
Vlees en vis (alle types) Harde kazen	Beschermende folie, aluminiumfolie, gesloten recipiënten van glas, plastic voor etenswaren of staal.	Lade "Fresh Control 0°C"	1-2 dagen
Bereideetenswaren, koude schotels, zoetigheden	Gesloten recipiënten van glas, plastic voor etenswaren of staal.	Alle legplaten 1-2 dagen
Groenten en fruit Verpakking van de winkel of los Lade groenten/fruit 3-4 dagen
Bananen, aardappelen, uien en look	Niet in de koelkast bewaren. -	-
Water, wijn, bier, melk, vruchtensappen, bruisende dranken	Recipiënten van glas of plastic voor etenswaren.	Bakken in de deur Raadpleeg de vervaldatum
Etenswaren bewaard in bokalen met azijn/olie, sauzen, boter, smeerkazen, eieren	Originele verpakking. Bakken in de deur Raadpleeg de	vervaldatum
Yoghurt	Originele verpakking.	Bakken in de deur	Raadpleeg de vervaldatum

Tips voor het bewaren van etenswaren: Vriesvak

Beschrijving van de functies

Supervriezing: De functie van snelle invriezing werd bestudeerd om de voedingswaarde van de etenswaren in het vriesvak zo goed mogelijk in stand te houden en een complete invriezing te garanderen in zo kort mogelijke tijd.

Tips voor het diepvriezen van etenswaren

Het vriesvak is aangewezen voor het bewaren van reeds ingevroren etenswaren, voor het diepvriezen van beperkte hoeveelheden etenswaren en de bereiding van ijsblokjes en roomijs.

OPGELET: om de etenswaren in te vriezen en lange tijd te bewaren, is een temperatuur van -18^ nodig. Deze temperatuur verhindert de actie van de micro-organismen. Zodra de temperatuur boven -10^ komt, zal het ontbindingsproces geactiveerd door de micro-organismen hervatten, zodat de etenswaren minder lang zullen meegaan. Om deze reden mogen de etenswaren, eens ze ontdooid zijn, niet opnieuw ingevroren worden, tenzij ze bereid worden om de meeste micro-organismen te vernietigen.

Een aantal tips:

• Om de diepgevroren etenswaren te bewaren, moet men erover waken dat deze goed bewaard werden in het verkooppunt;
• Het is raadzaam de vriesvakken die de in- of diepgevroen etenswaren bevatten zo weinig en zo kort mogelijk te openen;
• Het is raadzaam alleen verse etenswaren van uitstekende kwaliteit in te vriezen, na ze zorgvuldig gewassen en gedroogd te hebben;
• In de onderste lade worden de etenswaren gelegd die diepgevroren moeten worden; dit is immers het koudste punt van de freezer;
• De temperatuur voor het bewaren moet altijd minder zijn dan of gelijk zijn aan -18°C;
• Op het kenplaatje staat de maximale hoeveelheid verse etenswaren die diepgevroren kunnen worden in 24 uur tijd ("freezing capacity"). Een grotere hoeveelheid zal leiden tot een mindere kwaliteit van het invriezen en zal de kwaliteit van de reeds ingevroren etenswaren beduidend verminderen;
• Het is raadzaam de functie Super Freeze (Supervriezing) te activeren 24 uur vooraleer te diepvriezen, wanneer men beschikt over etenswaren van meer dan 8 kg;
• De etenswaren worden in kleine porties diepgevroren, zorgvuldig gewikkeld in geschikte folie (aluminium of speciale vrieszakjes) die goed aanhechten en gesloten zijn, met vermelding van de verpakkingsdatum en vervaldatum;
• Ijsjes en waterijsjes moeten verbruikt worden enkele minuten na ze uit het vriesvak gehaald te hebben, om verwondingen te voorkomen aan de lippen en tong. Voor dezelfde reden is het raadzaam de interne wanden van het vriesvak niet aan te raken met natte handen;
• De pakjes moeten droog zijn, om te voorkomen dat ze samenvriezen of in het vriesvak blijven plakken;
• De verpakking moet ervoor zorgen dat lucht en vocht niet kunnen ontsnappen, om te voorkomen dat de etenswaren

gaan uitdrogen en de erin bevatte vitamines verloren gaan;

• De vrieszakjes en/of folie moeten soepel zijn, om de inhoud ervan goed te omgeven;
• Schik de diep te vriezen etenswaren op dusdanige manier dat ze niet in contact komen met de reeds diepgevroren etenswaren, om te voorkomen dat deze laatsten gaan ontdooien;
• Om kleine hoeveelheden verse etenswaren te diepvriezen (- kg), is het niet nodig de thermostaatknop te regelen. Voor grotere hoeveelheden, activeer de functie "Super Freeze" (par. "Beschrijving functies koelruimte en vriesvak)".

OPGELET: in het vriesvak of in de cellen met lage temperatuur worden geen dranken in fles bewaard, vooral niet als ze bruisend zijn; als de dranken bevriezen, zal de inhoud uitzetten en kunnen de flessen openbarsten.

OPGELET: een verhoging van de temperatuur van de ingevroren etenswaren zal de bewaartijd ervan inkorten.

• Als de etenswaren in het vriesvak omwille van een stroomonderbreking ook maar gedeeltelijk ontdooid zijn, moeten ze binnen de kortste termijn verbruikt worden; ze kunnen ook opnieuw ingevroren worden, op voorwaarde dat ze eerst bereid worden.
• Bij korte onderbrekingen (tot 6-8 uren) zullen de etenswaren geen wijzigingen ondergaan.

Maken van ijsblokjes

Het apparaat is voorzien van een of meer bakjes om ijsblokjes te maken; vul ze voor driekwart met drinkbaar water en plaats ze in het vriesvak. Gebruik geen metalen of scherpe voorwerpen om de bakjes los te maken. Om de ijsblokjes makkelijk uit de bakjes te halen, laat er wat water over stromen.

Tips voor het ontdooien van etenswaren

Om de diepgevroren etenswaren optimaal te bereiden, is het raadzaam ze in de koelruimte of bij kamertemperatuur te laten ontdooien. In het laatste geval zullen ze sneller ontdooien.

Als men de etenswaren snel moet bereiden en ze klein zijn, kunnen ze rechtstreeks bereid worden, ook al zal de bereidingsduur wat langer zijn.

Als de etenswaren een normale omvang hebben vooraleer ze te bereiden, kunnen ze ontdooid worden in de microgolfoven.

Eens ontdooid, zullen de etenswaren in korte tijd bederven. Ze moeten dus binnen 12-24 uur volgend op het ontdooien verbruikt worden en kunnen pas opnieuw ingevroren worden na de bereiding (gekookt of gebakken).

Tabel 4 -Diepvriezen van etenswaren in de diepvriezer
Etenswaar	Recipiënten voor de bewaring	Bewaarzone	Duur
Bewaren van ingevroren etenswaren, ijsblokjes, ijsjes	Originele en goed gesloten verpakking. bovenste gedeelte vriesvak	vriesvak	Raadpleeg de vervaldatum.
Diepvriezen etenswaren: vlees en vis	Originele en goed gesloten verpakking.Recipiënten voor etenswaren die bestand zijn tegen lage temperaturen en hermetisch afgesloten zijn.Maximale hoeveelheid per recipiënt: 2,5 Kg	bij voorkeur onderaan in het vriesvak	Rundvlees: 12 maandenVarkensvlees: 12 maandenGemalen varkensvlees: 6 maandenKonijn: 6 maandenKalfsvlees: 9 maandenLamsvlees: 9 maandenGevogelte: 6 maandenVis: 6 maanden
Diepvriezen etenswaren: voorgerechten, fruit, groenten, desserts	Recipiënten voor etenswaren die bestand zijn tegen lage temperaturen en hermetisch afgesloten zijn.Maximale hoeveelheid per recipiënt: 1 Kg	middelste gedeelte vriesvak	6-12 maanden

Reiniging van de apparatuur

Koppel de elektrische voeding los voor de ingreep.

Reiniging binnenkant

Reinig de binnenkant met lauw water en een neutrale zeep, azijn of natriumbicarbonaat. Droog alle onderdelen zorgvuldig af. Gebruik als alternatief specifieke reinigingsproducten voor koelkasten, verkrijgbaar in elke supermarkt. Gebruik geen reinigingsproducten en/of schuurpoeders op basis van natrium, of oplosmiddelen die de afwerkingen kunnen beschadigen. Om de reiniging te vergemakkelijken, kunnen alle interne accessoires weggenomen worden (raadpleeg par. "Demonteren componenten").

Reiniging buitenkant

Reinig de buitenkant met specifieke reinigingsproducten en gebruik geen schurende producten en/of poeders op basis van natrium of oplosmiddelen die de afwerkingen kunnen beschadigen. Gebruik ook geen waterstralen.

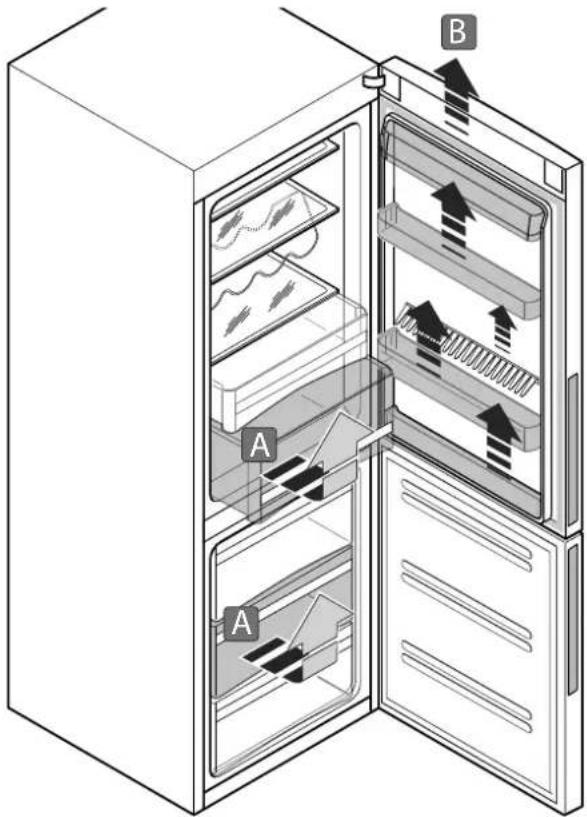

Demonteren componenten

Om de reiniging te vergemakkelijken, kunnen alle interne componenten van de apparatuur gedemonteerd worden. Volg de indicaties in de relatieve figuur.

A: Laden freezer, lade fruit/groenten en lade "Fresh Control 0°C": deze laden schuiven op geleiders voorzien van grendels die voorkomen dat de ladebakken volledig uitgetrokken worden en op de grond vallen. Om ze uit de apparatuur te halen voor een reinigingsbeurt, trek ze voor 34 van hun diepte uit, hef ze licht op en trek ze verder naar buiten terwijl ze licht naar boven gehouden worden.

B: Bakken deur: deze zijn gewoon gemonteerd op de geleiders ingebouwd in de deur. Om ze te verwijderen, een stevige duw geven aan de onderkant om ze langs boven te verwijderen.

C: Glazen legplaat met fleshouder: de plaat schuift op geleiders en heeft twee pinnen die voorkomen dat de plaat per ongeluk uitgetrokken wordt (zie par.①); om de plaat te verwijderen voor een reinigingsbeurt, licht optillen en verder naar buiten trekken terwijl hij licht naar boven gehouden wordt.

D: Glazen legplaat in twee delen: de voorste plaat (D2) is vastgehaakt aan de achterste, om te voorkomen dat hij per ongeluk uitgetrokken wordt (zie detail ②); om hem te verwijderen, de achterste plaat (D1) licht optillen en de voorste plaat (D2) verwijderen. De achterste plaat (D1) is aan het uiteinde geblokkeerd door twee pinnen die voorkomen dat hij per ongeluk uitgetrokken wordt (zie detail ③), om hem te verwijderen, naar boven tillen en naar u toe trekken. Wanneer de twee platen (D1 en D2) teruggeplaatst worden, moeten ze opnieuw aan elkaar bevestigd worden.

E: Glazen legplaat: de plaat schuift op geleiders; om hem uit de apparatuur te halen voor een reinigingsbeurt, verwijder de lade "Fresh Control 0°C", til de plaat iets op en trek hem zo naar buiten.

Omkeerbaarheid deur: demonteren deuren van rechterzijde

!

Koppel de elektrische voeding los voor de ingreep en ledig de apparatuur.

1 A) Open de deur van de koelkast;
B) gebruik een platte schroevendraaier op beide clips om de kop te verwijderen langs de bovenkant van de deur en naar boven toe;
C) gebruik een platte schroevendraaier om de clips rechts en links onder het bovenste scharnier naar beneden te schuiven. Let op ze niet te beschadigen.
2 A) Draai de twee schroeven die aan de bovenkant het voorpaneel vasthouden los;
B) om hem te verwijderen, wordt er de punt van een platte schroevendraaier onder gestoken, zonder de plaat te beschadigen.
3 A) Houd de deur van de koelkast goed vast, draai beide schroeven die het bovenste scharnier bevestigen links los en draai de derde schroef rechts los.
B) Verwijder het bovenste scharnier, eerst door die tegen de wijzers van de klok in te draaien en daarna weg te nemen langs boven.
C) Haal de deur langs boven van de koelkast en plaats ze voorzichtig terzijde, om ze niet te beschadigen.
4 A) Open de deur van het vriesvak;
B) houd de deur stevig vast en draai de drie schroeven van het middelste scharnier los.
C) Haal de deur langs boven van het vriesvak en plaats ze voorzichtig terzijde, om ze niet te beschadigen.
5 A) Laat de apparatuur overhellen naar achter; B) houd de apparatuur in deze positie en draai de twee schroeven eronder die het onderste scharnier vasthouden los.

Omkeerbaarheid deur: montage deuren aan linkerzijde

6 A) Hermonteer het onderste scharnier aan de linkerzijde, door de schroeven weer vast te draaien.
B) Zet de apparatuur weer verticaal.

7 A) Neem het middelste scharnier en gebruik een tang om de pin los te schroeven, draai hem 80° en schroef hem weer op het scharnier.

B) Gebruik een platte schroevendraaier, haal de drie gatafdekkingen uit het centrale dwarselement links en hermonteer ze rechts.

8 A) Monteer de deur van het vriesvak op de pin van het onderste scharnier.

B) Neem het middelste scharnier, draai hem 180°, breng hem in de deur van het vriesvak en bevestig hem met de schroeven aan de linkerzijde van het centrale dwarselement.

9 A) Draai de schroef (reeds aanwezig) boven links van de apparatuur wat los.
B) Neem het bovenste scharnier en draai hem ondersteboven;
C) haal de pin uit het scharnier (de pin bevindt zich nu boven) en steek hem onder in.

10 A) Neem de deur van de koelkast en monteer hen op de pin van het middelste scharnier,

B) monteer het bovenste scharnier op de deur en breng deze dicht bij de uitsparing in de apparatuur.

C) Breng de opening van het scharnier op de schroef aanwezig aan de linkerzijde (losgedraaid in de fase 9A); zet het scharnier vast aan de apparatuur door er twee schroeven in te draaien.

11 A) Klik de kop (eerder verwijderd) op de bovenzijde van de deur van de koelkast.

B) Klik het voorpaneel vast door druk uit te oefenen op meerdere punten;

C) zet hem vast met twee schroeven;

D) monteer de clips aan de rechter- en linkerzijden (eerder verwijderd).

11D 11A 11C 11B 11C CLICK! 11D CLICK!

9. STORINGEN EN OPLOSSINGEN

1. VOEDING

PROBLEEM CONTROLES OPLOSSINGEN
DE APPARATUUR WERKT NIET	CONTROLEER DE ELEKTRISCHE INSTALLATIE;	CONTACTEER EEN ELEKTRICIEN;
	CONTROLEER VISUEEL OF DE STEKKER VAN HET VOEDINGS-SNOER GOED IN HET STOPCONTACT ZIT;	STEEK DE STEKKER WEER IN HET STOPCONTACT:
	CONTROLEER VISUEEL OF HET VOEDINGSSNOER EN DE STEKKER NIET BESCHADIGD ZIJN.	BEL DE TECHNISCHE ASSISTENTIE.

1. VERLICHTING

PROBLEEM CONTROLES OPLOSSINGEN
BINNENVERLICHTING UIT BIJ OPENING DEUR	ZIE PUNT 1;BINNENVERLICHTING UIT BIJ OPENING DEUR	LEDKAART DEFECT: BEL DE TECHNISCHE ASSISTENTIE.NB: DE VERVANGING MOET UITGEVOERD WORDEN DOOR DE GEAUTORISEERDE ASSISTENTIEDIENST.
