MANUALE UTENTE FCB 3401 NS XS FRANKE
Condizioni di garanzia2

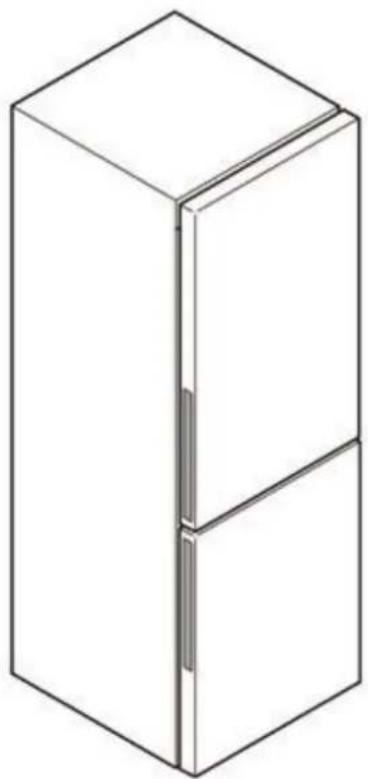

Targhetta matricola identicativa 2

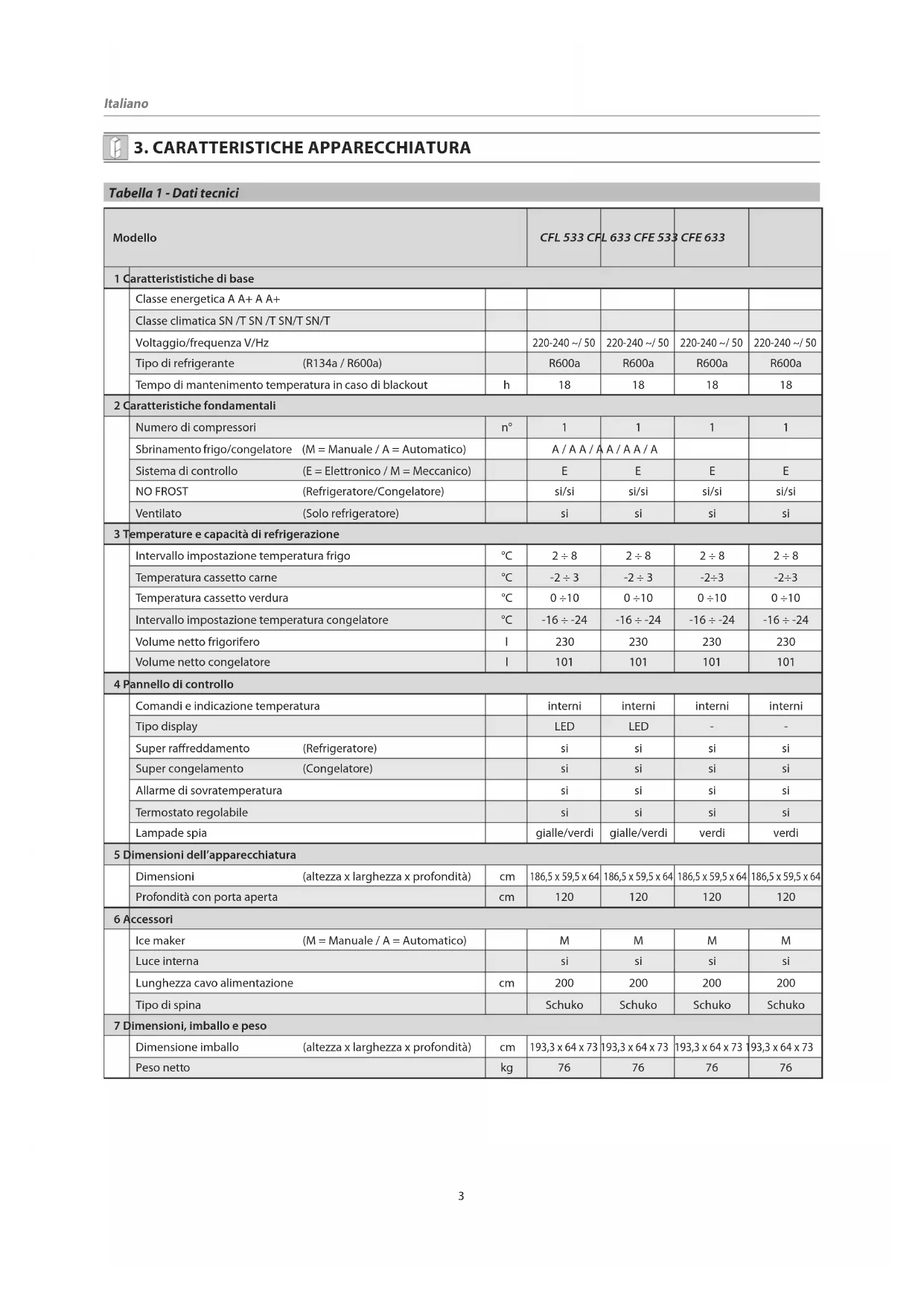

3. CARATTERISTICHE APPARECCHIATURA 3
Tabella 1 - Dati tecnici3
Condizioni di funzionamento 4
Descrizione apparecchiatura4
Precauzioni di sicurezza5
Scheda sicurezza gas R600a 7
Smaltimento e dismissione7
Trasporto e disimballo 8
Pulizia prima dell’uso9
Collegamento elettrico 9
Descrizione funzioni frigorifero e congelatore -
Descrizione funzioni frigorifero e congelatore -
Consigli per la conservazione dei cibi: frigorifero/congelatore 12
Reversibilità porta17
1 Caratterististiche di base
Tempo di mantenimento temperatura in caso di blackout h 18 18 18 18
2 Caratteristiche fondamentali
Numero di compressori n° 1 1 1 1
Sbrinamento frigo/congelatore
(M = Manuale / A = Automatico) A / A A / A A / A A / A Sistema di controllo (E = Elettronico / M = Meccanico) E E E E NO FROST (Refrigeratore/Congelatore) si/si si/si si/si si/si
Ventilato (Solo refrigeratore) si si si si
3 Temperature e capacità di refrigerazione
Intervallo impostazione temperatura frigo °C 2 ÷ 8 2 ÷ 8 2 ÷ 8 2 ÷ 8
Volume netto congelatore l 101 101 101 101
4 Pannello di controllo
Comandi e indicazione temperatura interni interni interni interni
Tipo display LED LED - -
Super rareddamento (Refrigeratore) si si si si
Super congelamento (Congelatore) si si si si
Allarme di sovratemperatura si si si si
Termostato regolabile si si si si
Lampade spia gialle/verdi gialle/verdi verdi verdi
5 Dimensioni dell’apparecchiatura
Dimensioni (altezza x larghezza x profondità) cm
186,5 x 59,5 x 64 186,5 x 59,5 x 64 186,5 x 59,5 x 64 186,5 x 59,5 x 64
Profondità con porta aperta cm 120 120 120 120
Ice maker (M = Manuale / A = Automatico) M M M M Luce interna si si si si
Lunghezza cavo alimentazione cm 200 200 200 200
Tipo di spina Schuko Schuko Schuko Schuko
7 Dimensioni, imballo e peso
Dimensione imballo (altezza x larghezza x profondità) cm
193,3 x 64 x 73 193,3 x 64 x 73 193,3 x 64 x 73 193,3 x 64 x 73
Peso netto kg 76 76 76 764
Condizioni di funzionamento
Il corretto funzionamento dell’apparecchiatura e le temperature
di ra reddamento e conservazione dichiarate nella “Tabella 1
- Dati tecnici” sono garantite solo alle seguenti condizioni di
• temperatura della stanza in cui si trova l’apparecchiatura
conforme alla classe climatica indicata nella targhetta
SN da +10°C a +32°C N da +16°C a +32°C ST da +16°C a +38°C T da +16°C a +43°C
• umidità relativa massima ambiente: 90%;

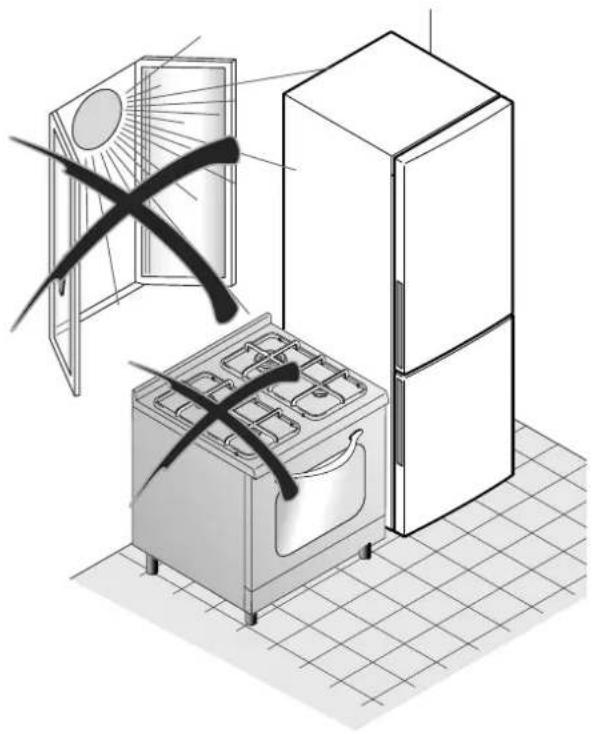

• posizionamento dell’apparecchiatura lontano da fonti di
calore (es. forni, caloriferi, raggi diretti del sole, ecc..);
• posizionamento dell’apparecchiatura al riparo da agenti
• manutenzione ordinaria periodica e ettuata seguendo le
indicazioni riportate nel presente manuale;
• aperture di ventilazione nell’involucro dell’apparecchio
libere da ostruzioni;
• corretta installazione (es. livellamento, portata impianto
adeguata ai dati della targhetta matricola).
Descrizione apparecchiatura
Di seguito forniamo una dettagliata descrizione
dell’apparecchiatura da Lei acquistata.

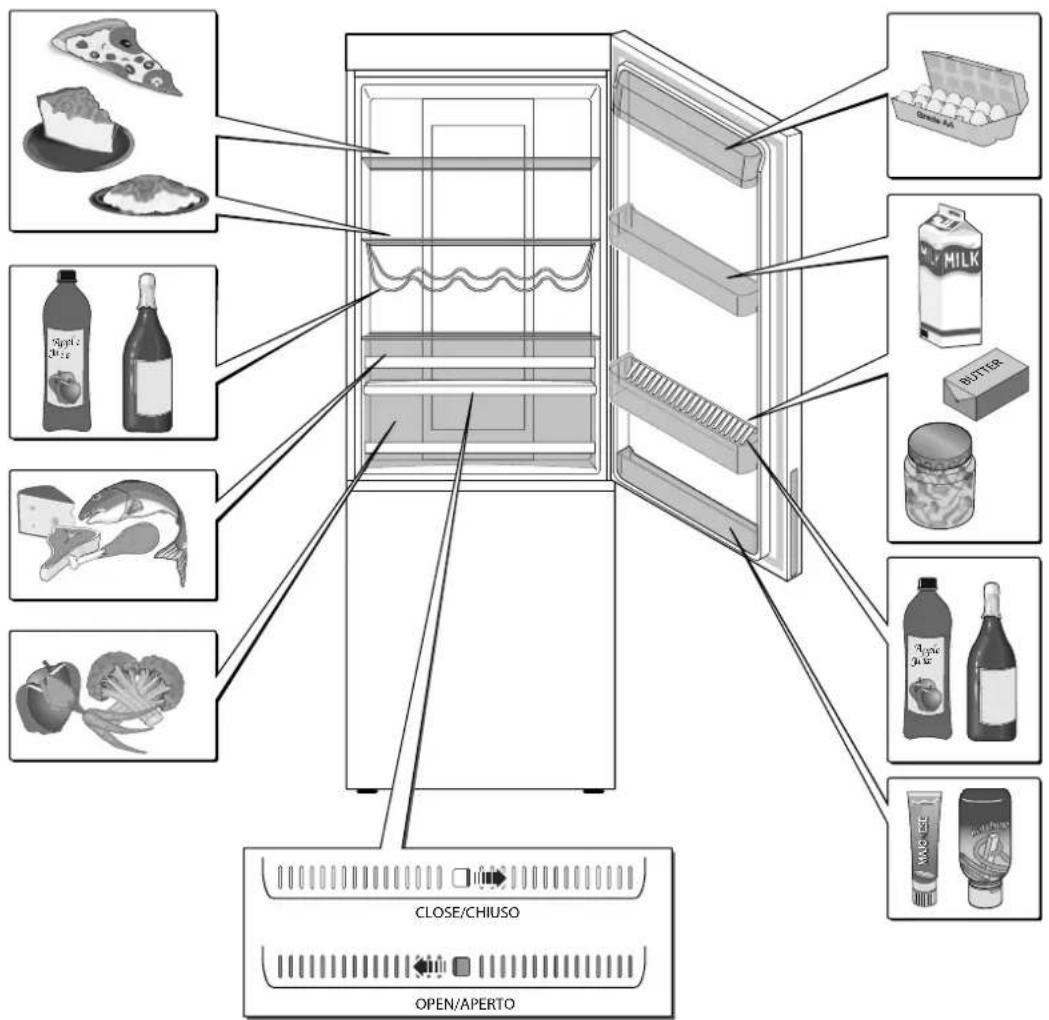

G: Cassetto conservazione frutta/verdura
I: Vaschetta ghiaccio
L: Vassoio cassetto freezer

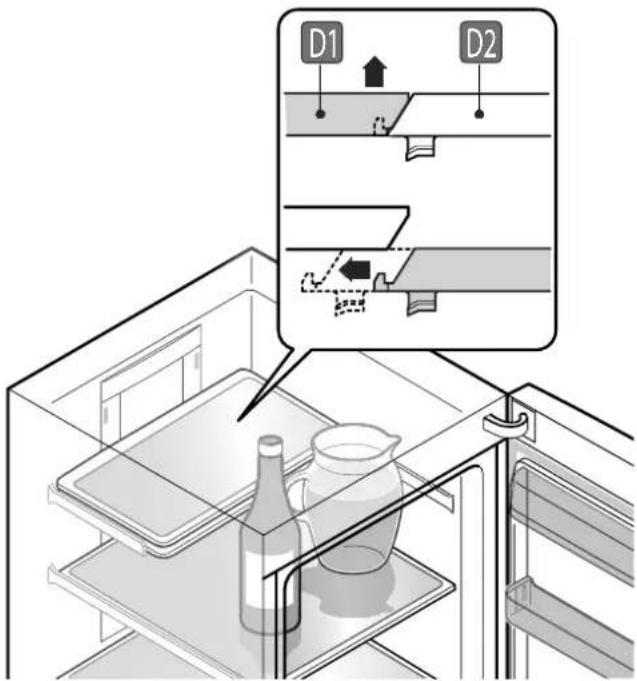

N: Ripiano in vetro (2 componenti)
O: Balconcino chiuso
Q: Ferma-bottiglie (2 componenti)
R: Balconcino porta - bottiglie
S: Balconcino piccolo
Gli accessori illustrati in gura sono presenti in diversi
modelli. Ci possono essere delle lievi di erenze tra questi e
quelli presenti nel proprio frigorifero.
A M T D C E B P S L I MODELLO PNC FLUIDO REFRIG FRIGORIFEROCAPACITA' LORDA TOTALE CAPACITA' NETTA FRIGOCAPACITA' NETTA CONGELATORECAPACITA' DI CONG.CLASSEMODELREFRIGERANT REFRIGERATORGROSS CAPACITYREFRIGERATOR NET CAPACITYFREEZER NET CAPACITYFREEZING CAPACITYCLASSR600aSER. NO.0,052 Kg
4. SICUREZZA Precauzioni di sicurezza
Consigli di carattere generale per ottimizzare il funziona-
• È molto importante che il presente libretto d’istruzione
sia conservato assieme all’apparecchiatura per qualsiasi
futura consultazione. Nel caso di vendita o cessione ad
altra persona, assicurarsi che il libretto sia fornito assieme
all’apparecchiatura, permettendo così al nuovo utente di
conoscerne il funzionamento e le relative avvertenze.
• Queste avvertenze sono state redatte per la Vostra sicurezza:
Vi preghiamo dunque di leggerle attentamente prima di
installare ed utilizzare l’apparecchiatura.

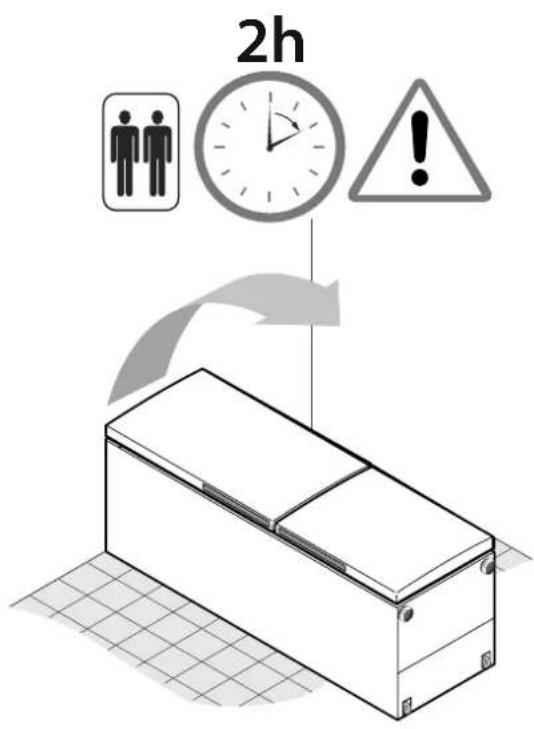

• Se l’apparecchiatura, durante il trasporto, viene sistemata
in posizione orizzontale è possibile che l’olio contenuto nel
compressore deuisca nel circuito refrigerante. Si consiglia
pertanto di lasciare l’apparecchiatura in posizione verticale
per almeno 2 ore prima della messa in funzione, per dar
modo all’olio di deuire nel compressore.
• Dopo aver disimballato l’apparecchiatura, controllatela
attentamente ed installatela seguendo le indicazioni del
capitolo relativo: se si rileva qualche anomalia, spegnere
l’apparecchiatura e seguire la procedura indicata nel cap.
“Assistenza post-vendita”.

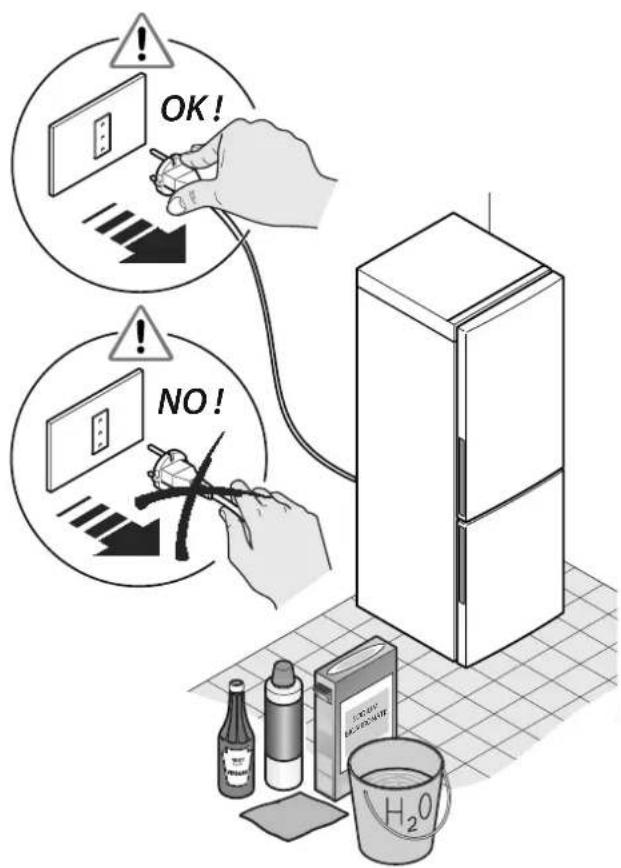

• Prima di qualsiasi operazione di manutenzione ordinaria e
straordinaria staccare l’alimentazione dell’apparecchiatura;
tale operazione va eseguita evitando assolutamente di tirare
la spina per il cavo. Controllare inoltre che il cavo non sia
danneggiato; in tal caso contattare un Centro di Assistenza.
Se l’apparecchiatura è stata spostata, una volta riposizionata
controllare che il cavo di alimentazione non resti schiacciato
ATTENZIONE: gli apparecchi sono dotati di gas
refrigerante ISOBUTANO (R600a). Il trasporto e gli
eventuali spostamenti dell’apparecchiatura devono
avvenire prestando la massima attenzione, affinché
l’apparecchiatura stessa non subisca colpi o scuotimenti
eccessivi. La mancata osservanza della norma appena
indicata potrebbe rendere l’apparecchio non funzionante;
il danneggiamento del circuito di refrigerazione con
possibile fuoriuscita di gas refrigerante, potrebbe produrre
rischi d’esplosioni causate da scintille o amme esterne. Non
mettete in funzione per nessun motivo il Vostro apparecchio
se esso appare danneggiato. In caso di danni, contattare il
Servizio Assistenza, aerare il locale in cui si trova l’apparecchio
ed evitare amme o interventi sull’apparecchio.
• Prima di collegare l’apparecchiatura alla rete elettrica
accertarsi che la portata dell’impianto sia adeguata ai dati
di targa presenti sulla targhetta matricola. Ogni eventuale
modi ca che si rendesse necessaria all’impianto elettrico
domestico, per poter installare l’apparecchiatura, dovrà
essere eseguito da personale quali cato.

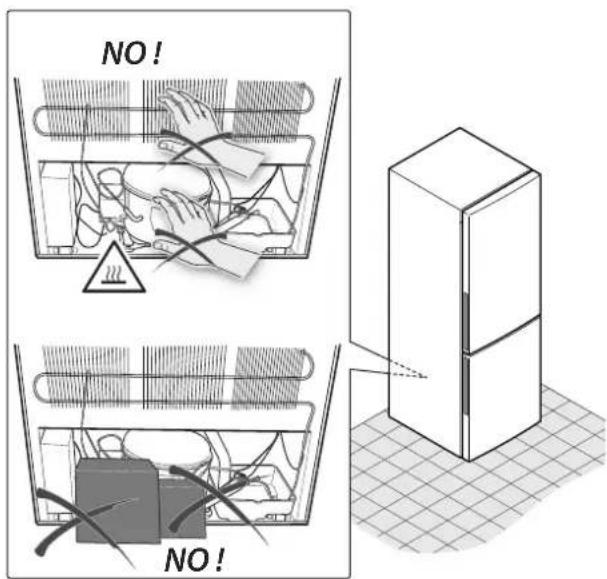

Se l’apparecchiatura viene spostata dalla sua
posizione abituale, tenere presente che, anche dopo
aver staccato l’alimentazione, per qualche tempo i
componenti che sono posti sul retro dell’apparecchiatura,
possono essere molto caldi.
L’apparecchiatura non è progettata per essere inseri-
ta in una struttura da incasso. Un’aerazione insu -
ciente comporterà sicuramente un cattivo funzionamento
e danni all’apparecchiatura.
ATTENZIONE: durante il normale funzionamento e la
manutenzione ordinaria, evitare assolutamente di:
- usare apparecchi elettrici all’interno degli scomparti per
la conservazione dei cibi congelati dell’apparecchio;
- usare dispositivi meccanici o altri mezzi per accelerare il
processo di sbrinamento diversi da quelli raccomandati
- appoggiare oggetti fragili, pesanti o instabili sopra
La temperatura all’interno del frigorifero e del conge-
latore potrebbe subire piccoli sbalzi; queste apparec-
chiature non sono quindi adatte alla conservazione di
prodotti (es. medicinali) per i quali deve essere garantita
una temperatura stabile.
ATTENZIONE: quest’apparecchiatura è stata
progettata per essere utilizzata da persone adulte,
ed è destinata unicamente ad uso domestico per la
conservazione e/o congelazione degli alimenti. Fare
attenzione, quindi, che i bambini non si avvicinino con
l’intento di giocarvi, che non si siedano sui cassetti e che
evitino di appendersi alle porte dell’apparecchio.
ATTENZIONE: Non introdurre nell’apparecchiatura
sostanze a rischio di esplosioni, contaminanti o
ATTENZIONE: Non mettere mai nello scompartimento
a bassa temperatura (congelatore) bibite gassate o
bottiglie d’acqua: potrebbero esplodere. Inoltre si consiglia
vivamente di non introdurre mai liquidi o alimenti caldi
all’interno dell’apparecchiatura e di non riempire no all’orlo
i recipienti. Per tutti gli altri consigli di conservazione
consultare il cap. “Uso”.

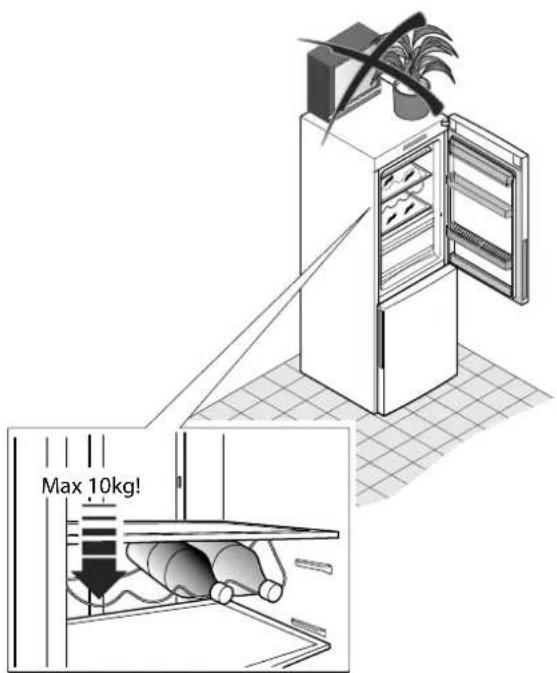

ATTENZIONE: Il carico massimo del portabottiglie è
Scheda sicurezza gas R600a
Misure in caso di fuoriuscita accidentale
Lasciar evaporare il materiale a condizione che vi sia una
ventilazione adeguata.
Comportamento del gas
Il gas è altamente inammabile; evitare nel modo più assoluto
quindi il contatto con amme libere e superci calde.
Il gas R600a è più pesante dell’aria, e quindi è possibile la
formazione di concentrazioni elevate vicino al suolo dove la
ventilazione generale è scarsa.
Allontanare il soggetto esposto dalla zona inquinata e portarlo
in un luogo caldo e ben ventilato.
Esposizioni prolungate possono causare principio di asssia
e possibile perdita di conoscenza. Praticare la respirazione
articiale se necessario, e nei casi più gravi somministrare
ossigeno sotto stretto controllo medico.
Contatto con la pelle
E’ improbabile che il contatto occasionale con la pelle, risulti
pericoloso, per assorbimento cutaneo. Nel caso ciò avvenga:
lavare abbondantemente la zona interessata.
Gli schizzi di liquido ed il liquido nebulizzato possono produrre
ustioni da gelo: irrorare abbondantemente con acqua la parte
interessata e ricorrere al medico per il trattamento di eventuali
Contatto con gli occhi
Irrigare abbondantemente con acqua a palpebre ben aperte e
ricorrere al più presto alle cure di un medico specialista.
Si consiglia comunque di consultare il proprio medico
in seguito al contatto o all’inalazione del gas R600a.
Smaltimento e dismissione
Ai sensi dell’art. 13 del Decreto Legislativo
25 luglio 2005, n. 151 “Attuazione delle
Direttive 2002/95/CE, 2002/96/CE e
2003/108/CE, relative alla riduzione dell’uso
di sostanze pericolose nelle apparecchiature
elettriche ed elettroniche, nonché allo
smaltimento dei riuti”.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura
o sulla sua confezione indica che il prodotto alla ne della propria
vita utile deve essere raccolto separatamente dagli altri riuti.
L’utente dovrà, pertanto, conferire l’apparecchiatura giunta a
ne vita agli idonei centri di raccolta dierenziata dei riuti
elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore
al momento dell’acquisto di una nuova apparecchiatura di tipo
equivalente, in ragione di uno a uno.
Prestate attenzione affinché il vecchio apparecchio sia
trasportato al punto di raccolta per il suo smaltimento senza
che il circuito di rareddamento venga danneggiato. Sarete
così sicuri di prevenire uscite incontrollate del refrigerante.
I dati relativi al refrigerante sono riportati sulla targa
Il cicloisopentano, sostanza non nociva all’ozono, è usato come
espandente per la schiuma isolante.
L’adeguata raccolta differenziata per l’avvio successivo
dell’apparecchiatura dismessa al riciclaggio, al trattamento e
allo smaltimento ambientalmente compatibile contribuisce
ad evitare possibili eetti negativi sull’ambiente e sulla salute e
favorisce il reimpiego e/o riciclo dei materiali di cui è composta
Lo smaltimento abusivo del prodotto da parte dell’utente
comporta l’applicazione delle sanzioni di cui alla corrente
Per informazioni più dettagliate inerenti i sistemi di raccolta
disponibili, rivolgersi al servizio locale di smaltimento riuti.
Vi ringraziamo per il Vostro contributo alla tutela
Si raccomanda di tagliare il cavo di alimentazione prima
di portare l’apparecchiatura ai centri di raccolta.
Rendere inutilizzabile la chiusura della porta (asportando
le guarnizioni): o meglio ancora smontare la porta al ne
di evitare che, per esempio, un bambino rischi di
rimanere chiuso all’interno giocando.8
5. INSTALLAZIONE Trasporto e disimballo
Se l’apparecchiatura, durante il trasporto, viene sistemata
in posizione orizzontale è possibile che l’olio contenuto nel
compressore deuisca nel circuito refrigerante. Si consiglia
pertanto di lasciare l’apparecchiatura in posizione verticale
per almeno 2 ore prima della messa in funzione, per dar modo
all’olio di deuire nel compressore.
Rimuovere l’imballo esterno, togliere la pellicola protettiva, ove
presente, dalle superfici dell’apparecchiatura, pulire l’esterno
dell’apparecchiatura con prodotti specifici evitando l’uso di
raschietti o panni abrasivi che potrebbero irrimediabilmente
danneggiare le superfici.
Togliere con attenzione tutti i fogli ed i nastri adesivi
dall’apparecchiatura e dalla porta e le eventuali parti di
Prelevare dall’interno dell’apparecchio i documenti e gli
accessori esistenti.
Il materiale di imballo è riciclabile ed è contrassegnato
dal simbolo del riciclaggio.
Per lo smaltimento seguire le normative locali. Il
materiale di imballaggio (sacchetti plastica, parti in
polistirolo, ecc…) deve essere tenuto fuori dalla portata
dei bambini in quanto potenzialmente fonte di
Controllate attentamente l’apparecchiatura: se si rileva qualche
anomalia, non installatela e seguire la procedura indicata nel
cap. “Assistenza post-vendita”.
Il luogo scelto per il posizionamento deve soddisfare le
indicazioni fornite nel par. “Condizioni di funzionamento”,
deve avere un fondo stabile e di portata adeguata al peso
dell’apparecchiatura.

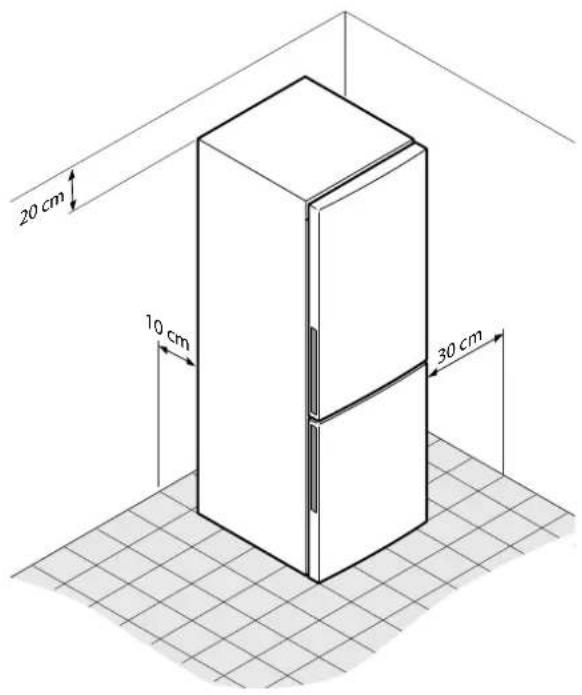

Inoltre si deve tener conto delle distanze da rispettare per
il corretto funzionamento dell’apparecchiatura e per i suoi
1) parte superiore (almeno 20 cm)
2) parte posteriore (almeno 10 cm)
3) parete sul lato apertura porta (almeno 30 cm).

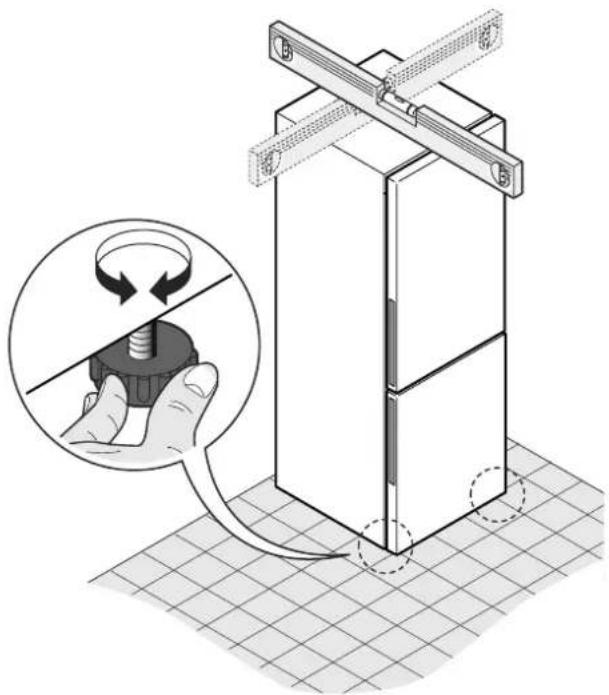

Livellare l’apparecchiatura mediante i piedini: mantenendo
l’apparecchiatura leggermente sollevata dal pavimento si
facilita una buona circolazione d’aria sul condensatore.
In queste condizioni si avrà un funzionamento ottimale del
circuito refrigerante.

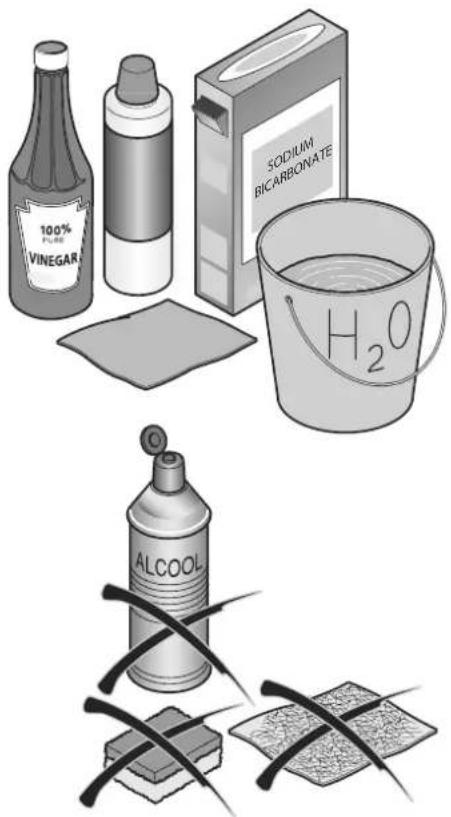

Pulizia prima dell’uso
Accertarsi di aver tolto dall’interno dell’apparecchiatura tutti
i nastri adesivi che tengono fermi gli accessori, pulire tutte
le parti interne con acqua tiepida e sapone neutro, aceto o
bicarbonato di sodio, allo scopo di togliere il caratteristico odore
di nuovo, asciugare poi accuratamente.
Non usare detersivi e/o polveri abrasive, a base di soda, o
solventi che potrebbero danneggiare le finiture.
Collegamento elettrico
Assicurarsi, prima di inserire la spina nella presa di corrente,
• le proprie mani non siano bagnate o umide;
• la tensione e la frequenza riportate nella targa matricola
corrispondano a quelle dell’impianto domestico (è ammessa
un’oscillazione da -6% a +6% sulla tensione nominale; per
il funzionamento a tensioni diverse si dovrà ricorrere ad un
autotrasformatore di adeguata potenza);
• Il cavo e la spina non siano danneggiati o schiacciati da
• il cavo di alimentazione non sia eccessivamente tirato: non
sono ammesse prolunghe per raggiungere la presa.
ATTENZIONE: l’apparecchio non va allacciato a
raddrizzatori (ad esempio ad impianti solari) e non deve
essere collegato tramite prolunga.
ATTENZIONE: è indispensabile collegare l’apparecchio
ad un’efficiente presa di terra.
A tale scopo, se la presa di corrente dell’impianto domestico non
fosse collegata a terra, allacciare l’apparecchio ad un efficiente
impianto di terra a parte, conformemente alle norme vigenti,
consultando un tecnico specializzato.
Il Costruttore declina ogni responsabilità nel caso in cui questa
norma antinfortunistica non fosse rispettata.
Quest’apparecchiatura è conforme alle seguenti direttive
6. USO Descrizione funzioni frigorifero e congelatore - MODELLO CFE Alimentazione iniziale della corrente
Al momento dell’accensione, l’ indicatore di alimentazione (C)
(Power) si illumina. Si attiverà l’allarme di sovratemperatura a
causa dell’elevata temperatura presente all’interno dei vani.
Per disattivare l’allarme acustico premere un tasto qualsiasi.
Impostazione della temperatura nel vano frigorifero
Per impostare la temperatura nel vano frigorifero ruotare la
manopola (B). Il range di temperatura impostabile è tra Holiday,
Impostazione della temperatura nel vano congelatore
Per impostare la temperatura nel vano congelatore ruotare la
Il range di temperatura impostabile è tra Min, Eco, e Max. .
Super ra reddamento (Super Cool)
Per attivare questa funzione premere il pulsante di Super
ra reddamento (A) (Super Cool); così facendo si illuminerà
anche l’indicatore corrispondente. Questa funzione verrà
automaticamente disattivata quando la temperatura scenderà
al livello minimo. È possibile disattivare questa funzione
premendo nuovamente il pulsante (A).
Super congelamento (Super freeze)
Per attivare questa funzione premere il pulsante di
Supercongelamento (E) (Super freeze); così facendo si illuminerà
anche l’indicatore corrispondente. Questa funzione si disattiva
automaticamente dopo 24 ore. È possibile disattivare questa
funzione premendo nuovamente il pulsante (E).
Per attivare questa funzione ruotare la manopola (B) in
corrispondenza della posizione Holiday. In modalità Holiday,
il frigorifero lavorerà ad una temperatura superiore a +10 °C
(si consiglia di rimuovere gli alimenti deperibili dal vano frigo
e chiudere la porta dello stesso dopo aver attivato questa
Allarme porta aperta
Quando la porta del frigorifero rimane aperta per più di 3 min.,
l’indicatore luminoso del pulsante (A) lampeggia e verrà emesso
un segnale acustico: 3 bip ogni 30 secondi. Il segnale acustico
può essere disattivato chiudendo la porta, o premendo un
tasto qualsiasi: l’indicatore (A) rimarrà acceso no alla chiusura
Allarme di temperatura eccessiva
Quando la temperatura nel vano congelatore sale oltre ad
un determinato livello, l’indicatore luminoso del pulsante (E)
lampeggia e verrà emesso un segnale acustico (1 bip al secondo).
Il segnale acustico cesserà quando la temperatura nel vano
congelatore ragiungerà il livello de nito, o premendo un tasto
qualsiasi: l’indicatore (E) rimarrà acceso no al raggiungimento,
all’interno dei vani, della temperatura impostata.
Spegnimento del vano frigorifero
Ruotare la manopola (B) no alla posizione OFF. Il comparto
frigorifero verrà disattivato mentre il comparto congelatore
continuerà a lavorare regolarmente.
Spegnimento dell’apparecchiatura
Ruotare la manopola (D) no alla posizione OFF. Il frigorigero
si spegnerà, continuando a restare alimentato dalla rete
elettrica. Super Cool Super FreezeFridge FreezerPower Eco.

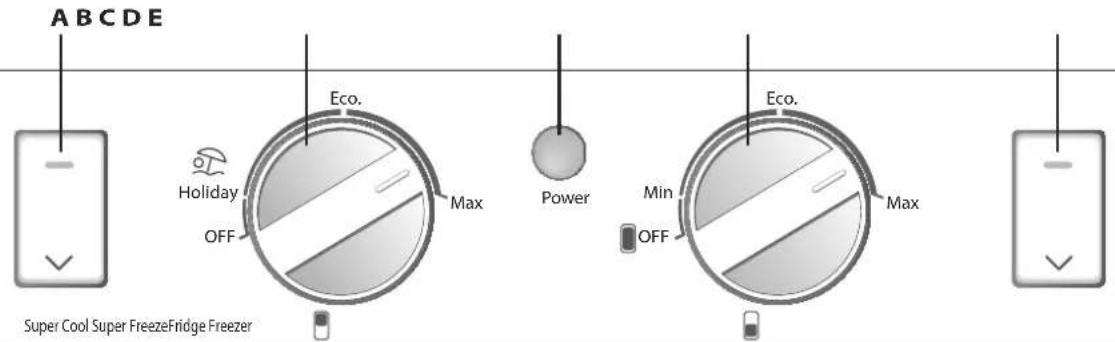

A: Pulsante Super ra reddamento (Super Cool)
B: Manopola impostazione temperatura vano frigorifero
C: Indicatore di alimentazione
D: Manopola impostazione temperatura vano
E: Pulsante Super congelamento (Super Freeze)11
Descrizione funzioni frigorifero e congelatore - MODELLO CFL Alimentazione iniziale della corrente
Quando il frigorifero è alimentato, l’indicatore (A10) s’illumina.
Le temperature dei vani si visualizzano sul display come “-” a
causa dell’alta temperatura presente nell’interno. Verrà emesso
un segnale acustico d’allarme. Premere il tasto (A9) e il segnale
acustico cesserà, mentre l’indicatore (A9) rimane acceso. Dopo
che la temperatura si è abbassata ad un determinato livello,
le temperature del frigorifero e del congelatore visualizzate
sul display indicheranno rispettivamente “5” e “-18” come da
impostazioni predefinite dalla fabbrica.
Impostazione della temperatura nel vano frigorifero
Premere il tasto (A4) o (A5) per impostare la temperatura
del frigorifero: l’indicatore corrispondente lampeggerà
consentendo di impostare la temperatura da 2°C a 8°C.
L’impostazione verrà confermata automaticamente 5 secondi
dopo la conclusione dell’operazione oppure premendo un
qualsiasi altro tasto.
Impostazione della temperatura nel vano congelatore
Premere il tasto (A6) o (A7) per impostare la temperatura
del congelatore: l’indicatore corrispondente lampeggerà
consentendo di impostare la temperatura da -16°C a -24°C.
L’impostazione verrà confermata automaticamente 5 secondi
dopo la conclusione dell’operazione oppure premendo un
qualsiasi altro tasto.
Super ra reddamento (Super Cool)
Per attivare questa funzione premere il tasto (A3) di Super
raffreddamento (Super Cool); così facendo si illuminerà
anche l’indicatore corrispondente. Questa funzione verrà
automaticamente disattivata quando la temperatura scenderà
al livello minimo. È possibile disattivare questa funzione
premendo nuovamente il tasto (A3).
In questa modalità non è possibile impostare la temperatura
nel vano frigorifero e la funzione Holiday.
Super congelamento (Super freeze)
Per attivare questa funzione premere il tasto (A8) di
Supercongelamento (Super freeze); così facendo si illuminerà
anche l’indicatore corrispondente. Questa funzione si disattiva
automaticamente dopo 24 ore. È possibile disattivare questa
funzione premendo nuovamente il tasto (A8).
In questa modalità non è possibile impostare la temperatura
nel vano congelatore.
Per attivare questa funzione premere il tasto (A2).
In modalità Holiday, il frigorifero lavorerà ad una temperatura
superiore a +10 °C (si consiglia di rimuovere gli alimenti
deperibili dal vano frigo e chiudere la porta dello stesso
dopo aver attivato questa funzione). La temperatura del vano
frigorifero verrà indicata con “-”. Premere di nuovo il tasto
(A2), l’indicatore corrispondente si spegnerà e il frigorifero
commuterà nello stato a controllo normale.
In questa modalità è possibile impostare la funzione
Super congelamento (Super Freeze) e la funzione Super
ra reddamento (Super Cool). In quest’ultimo caso la funzione
Holiday viene disattivata automaticamente.
Controllo del display
Lo schermo del display si spegnerà automaticamente 1
min. dopo il termine dell’operazione. Può essere riacceso
con l’apertura della porta o la pressione di qualunque tasto
(l’allarme non accende lo schermo).
Allarme di porta aperta
Quando la porta del frigorifero rimane aperta per più di 3 min.,
verrà emesso un segnale acustico: 3 bip ogni 30 secondi. Il
segnale acustico può essere disattivato chiudendo la porta, o
premendo un tasto qualsiasi.
Se la porta rimane aperta verrà ripristinata la luminosità del
display e sarà visualizzato l’indicatore di allarme (A9). Stand-by Holiday SuperCoolSuperFreeze A1 Alarm A2 A3 A4

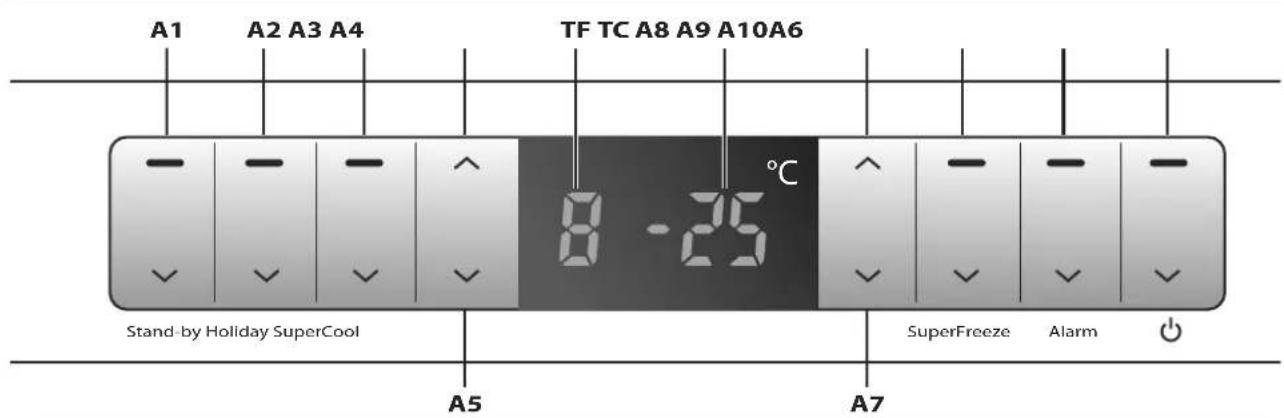

A2: Pulsante funzione Holiday
A3: Pulsante Super ra reddamento (Super Cool)
A4: Pulsante aumento temperatura frigo
A5: Pulsante diminuzione temperatura frigo
A6: Pulsante aumento temperatura congelatore
A7: Pulsante diminuzione temperatura congelatore
A8: Pulsante Super congelamento (Super Freeze)
A9: Pulsante eliminazione suono di allarme
A10: Pulsante alimentazione
TF: Temperatura frigorifero
TC: Temperatura congelatore12
Allarme di temperatura eccessiva
Quando la temperatura nel vano congelatore sale oltre ad un
determinato livello, l’indicatore luminoso del pulsante (A9)
lampeggia e verrà emesso un segnale acustico (1 bip al secondo).
Il segnale acustico cesserà quando la temperatura nel vano
congelatore raggiungerà il livello de nito, o premendo un tasto
qualsiasi: l’indicatore (A9) rimarrà acceso no al raggiungimento,
all’interno dei vani, della temperatura impostata.
Spegnimento del vano frigorifero
Tenendo premuto il tasto (A1) per 3 secondi gli indicatori (TF) e
(A1) si spegneranno e il vano frigorifero verrà spento, mentre il
vano congelatore lavora normalmente. Per riaccendere il vano
frigorifero tenere premuto di nuovo il tasto (A1) per 3 secondi:
l’indicatore corrispondente s’illuminerà, e l’icona che indica la
temperatura del vano frigorifero si ripristinerà.
Consigli per la conservazione dei cibi: FRIGORIFERO Descrizione delle funzioni
Super raffreddamento: si suggerisce di utilizzare questa
funzione quando si ripongono nel comparto frigo gli alimenti
freschi acquistati dopo aver fatto la spesa.
Questa modalità favorisce un ra reddamento più rapido degli
Funzione Holiday: questa funzione è indicata quando
si desidera, per brevi periodi di tempo (ad esempio una
vacanza), non spegnere il frigorifero ma farlo funzionare con
consumi ridotti. Con questa modalità il vano freezer funziona
regolarmente e il vano frigo funziona a temperatura superiore
a +10°C: data la temperatura togliere dal frigorifero tutti gli
alimenti deperibili che necessitano di temperature inferiori per
la loro conservazione ottimale e tenere la porta del frigorifero
Consigli per la refrigerazione dei cibi
Per mezzo della circolazione dell’aria nel vano di raffreddamento
si vengono a creare ambienti con temperature diverse,
particolarmente adatti per la conservazione dei vari alimenti;
è importante quindi disporre gli alimenti in modo che l’aria
possa circolare liberamente attorno ad essi.
Le zone più fredde (adatte ad esempio alla conservazione di
salumi e carni) si trovano appena sopra il cassetto per le verdure,
quindi nella parte inferiore del frigorifero e in prossimità della
parete posteriore; le zone invece meno fredde si trovano nella
parte superiore, verso l’esterno e nelle porte (ideali per la
conservazione di burro e formaggi spalmabili).
La ventilazione all’interno del cassetto per le verdure è assicurata
da una serie di feritoie che, a discrezione dell’utilizzatore,
possono venire chiuse.
Per utilizzare nel modo migliore lo scomparto frigorifero è
• non introdurre vivande calde o liquidi caldi in
• riporre sempre in contenitori chiusi, o nelle apposite
confezioni, i liquidi e tutti quegli alimenti che emanano o
che possono assorbire facilmente odori e sapori;
• non mettere olio alimentare nei contenitori essibili nella
porta del frigorifero: potrebbero formarsi delle crepe nella
• non ostruire mai i fori e le griglie di ventilazione sulla parete
di fondo del vano frigo e congelatore;
• non depositare nell’apparecchio materiali esplosivi o
bombolette spray con propellenti in ammabili quali butano,
propano, pentano, etc… e riporre alcool ad alta gradazione
solo in piedi ed in contenitori ben chiusi. I gas o i liquidi
che fuoriescono accidentalmente dalle bombolette sono
riconoscibili leggendo le indicazioni sul loro contenuto e
sono a volte contraddistinte da una amma.
Ripiano vetro in due pezzi
Con una semplice operazione mostrata nella figura sottostante
è possibile posizionare il ripiano in vetro anteriore (D2) sotto
a quello posteriore (D1).
In questo modo si crea dello spazio utile per la refrigerazione di
bottiglie in posizione verticale (oppure altri contenitori molto
Spegnimento dell’apparecchiatura
Tenendo premuto il tasto (A10) per 3 secondi, l’indicatore
corrispondente si spegnerà, lo schermo del display si spegnerà e
il frigorifero cesserà di lavorare continuando a restare alimentato
dalla rete elettrica. Per riaccendere l’apparecchiatura tenere
premuto di nuovo il tasto (A10) per 3 secondi, l’indicatore
corrispondente s’illuminerà, lo schermo del display si accenderà
e il frigorifero riprenderà a lavorare normalmente.
Nota: se le funzioni Holiday o Super ra reddamento, e la funzione
Super congelamento erano attive precedentemente allo
spegnimento dell’apparecchiatura, al momento dell’accensione
queste verranno ripristinate.
Indicazione dell’errore
Quando si visualizza “E” o “F” a causa di un malfunzionamento, il
frigorifero può ancora garantire la conservazione dei cibi.
Si prega di contattare quanto prima il Centro di Assistenza.13
Tabella 3 - Conservazione dei cibi nel frigorifero
Alimento Recipienti per la conservazione Zona di conservazione Durata
Formaggi a pasta dura
Pellicola protettiva, fogli di alluminio, recipienti
chiusi di vetro, plastica per alimenti o acciaio.
Cibi cotti, piatti freddi,
Recipienti chiusi di vetro, plastica per alimenti
Qualsiasi ripiano 1-2 giorni
Frutta e verdura Confezione di vendita o sfuse. Cassetti frutta/verdura 3-4 giorni
Non conservare in frigorifero. -
Acqua, vino, birra, latte,
succhi di frutta, bevande
Contenitori di vetro o plastica per alimenti. Balconcini sulla porta Fare rif. alla data di
Confezione originale. Balconcini sulla porta Fare rif. alla data di
Yogurt Confezione originale. Qualsiasi ripiano
Fare rif. alla data di
Consigli per la conservazione dei cibi: CONGELATORE Descrizione delle funzioni
Super congelamento: La funzione di congelamento rapido
è studiata per preservare al meglio il valore nutrizionale
degli alimenti riposti nel vano congelatore, garantendo un
congelamento completo in un tempo più breve.
Consigli per il congelamento dei cibi
Lo scomparto congelatore è indicato per la conservazione di
alimenti già surgelati, per la congelazione di quantità ridotte
di alimenti e per la preparazione di cubetti di ghiaccio e di
ATTENZIONE: per congelare e per conservare gli alimenti
a lungo è necessaria una temperatura di -18°C. Questa
temperatura blocca notevolmente l’azione dei microrganismi.
Non appena la temperatura supera i -10°C, il processo di
decomposizione attivato dai microrganismi ricomincia
rendendo gli alimenti meno durevoli. Per tale motivo, una volta
scongelati, gli alimenti possono essere ricongelati solo dopo
previa cottura in modo da eliminare la maggior parte dei
• per conservare i cibi surgelati è necessario assicurarsi che
essi siano stati ben conservati dal rivenditore;
• si consiglia di limitare le aperture dello scomparto
contenente gli alimenti surgelati o congelati e di tenerlo
aperto il minor tempo possibile;
• si consiglia di congelare solamente alimenti freschi e
di ottima qualità, dopo averli accuratamente lavati ed
• porre nel cassetto inferiore gli alimenti da congelare, questo
è il punto più freddo dello scomparto freezer;
• la temperatura di conservazione deve essere perennemente
inferiore o uguale a -18°C;
• sulla targhetta matricola viene riportata la massima quantità
di alimenti freschi che possono essere congelati in 24 h
(“freezing capacity”). Una maggiore quantità rende la
qualità del congelamento scadente, e riduce notevolmente
la qualità degli alimenti già surgelati;
• si raccomanda di attivare la funzione SuperFreeze (Super
congelamento) 24 ore prima di eettuare il congelamento
quando si hanno quantità di alimenti superiori a 8 Kg;
• congelare gli alimenti in piccole porzioni, avvolte
accuratamente con del protettivo adatto (fogli di alluminio
o appositi sacchetti freezer) ben aderenti e chiusi, segnando
la data di confezionamento e di scadenza;
• gelati e ghiaccioli dovrebbero essere consumati solo alcuni
minuti dopo essere stati tolti dal congelatore per evitare
lacerazioni cutanee alle labbra ed alla lingua. Per la stessa
ragione si consiglia di evitare di toccare le pareti interne del
congelatore con le mani bagnate;
• i pacchetti devono essere asciutti per evitare che si congelino
insieme o che si attacchino;
• il confezionamento deve assicurare che l’aria e l’umidità non
fuoriescano per prevenire l’essiccazione degli alimenti e la
perdita delle vitamine in essi contenute;
• i sacchetti e/o i fogli devono essere morbidi per aderire bene
• disporre gli alimenti da congelare in modo che non
vengano a contatto con i cibi già surgelati, per evitare lo
• per congelare piccole quantità di alimenti freschi (1-2
kg) non è necessario intervenire nella regolazione della
manopola del termostato. Per congelare quantità superiori,
attivare la funzione “Super Freeze” (par. “Descrizione funzioni
frigorifero e congelatore)”.
ATTENZIONE: nello scomparto congelatore o nelle
cellette a bassa temperatura non vanno conservate
bibite imbottigliate, specie se gassate; se le bevande gelano
il contenuto si dilata e le bottiglie possono scoppiare.
ATTENZIONE: un innalzamento di temperatura dei
surgelati ne riduce il tempo di conservazione.
• Se per cause accidentali, come mancanza di corrente
nell’impianto domestico, gli alimenti nello scomparto
congelatore si fossero anche non completamente
scongelati, sarà necessario consumarli in tempi molto brevi;
si possono anche ricongelare previa cottura.
• Con interruzioni brevi (fino a 6-8 ore) gli alimenti non
saranno soggetti ad alterazioni.
Creazione del ghiaccio in cubetti
L’apparecchio viene dotato di una o più vaschette per la
produzione di ghiaccio in cubetti; riempirle per tre quarti con
acqua potabile e riporle nello scomparto preposto. Non usare
oggetti metallici e specialmente appuntiti per staccare le
vaschette. Per staccare facilmente i cubetti di ghiaccio dalla
vaschetta, versare un po’ di acqua corrente sulla vaschetta

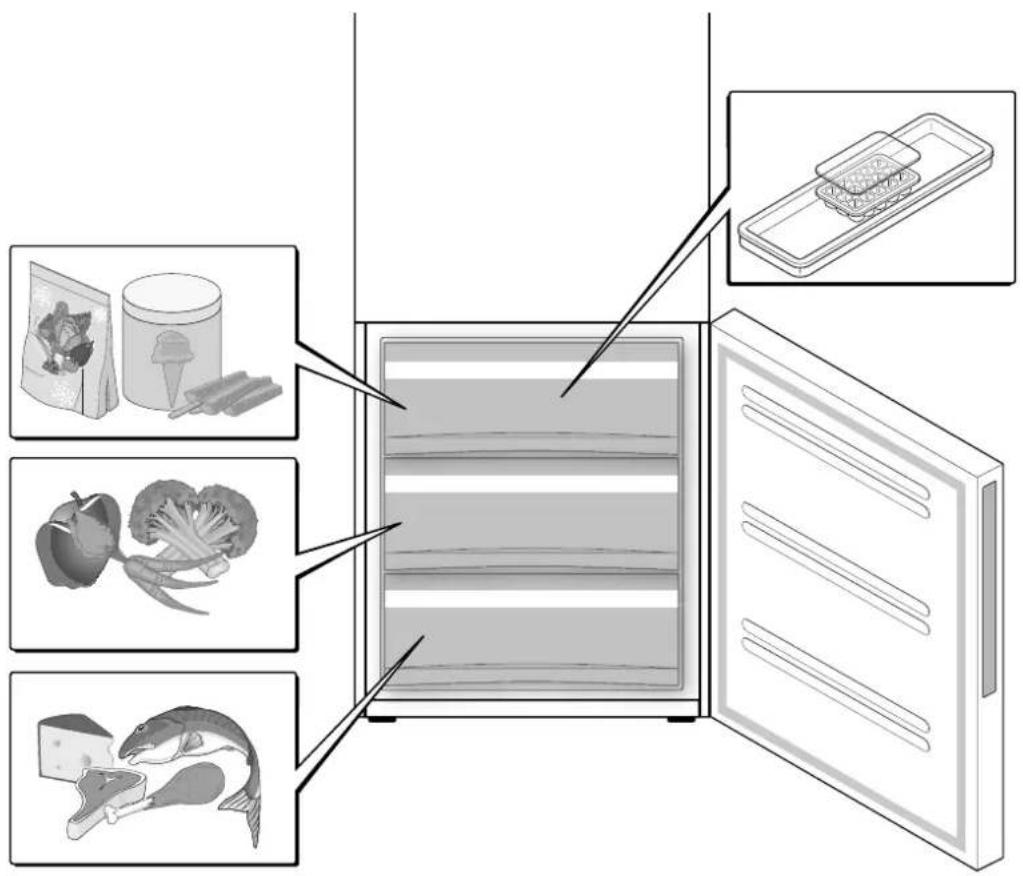

Consigli per lo scongelamento dei cibi
Per poter cuocere ottimamente gli alimenti congelati è
consigliato lo scongelamento in frigo oppure a temperatura
ambiente, accorciando in quest’ultimo caso il tempo di
Avendo necessità di cuocere rapidamente gli alimenti, se
di piccole dimensioni, si possono cuocere direttamente
allungando i tempi di cottura.
Se di dimensioni normali prima della cottura possono essere
scongelati in forno a microonde.
Una volta scongelati, gli alimenti si deteriorano in breve
tempo, dovrebbero quindi essere consumati entro le 12-24 ore
successive e possono venir ricongelati solo una volta cucinati
(bolliti o cotti).15
Tabella 4 - Congelamento dei cibi nel congelatore
Alimento Recipienti per la conservazione
Confezione originale ben chiusa. parte superiore
Fare rif. alla data di
Congelamento alimenti:
Confezione originale ben chiusa.
Recipienti per alimenti resistenti alle basse
temperature chiusi ermeticamente.
Massima quantità per recipiente: 2,5 Kg
preferibilmente nella
Congelamento alimenti:
primi, frutta, verdura,
Recipienti per alimenti resistenti alle basse
temperature chiusi ermeticamente.
Massima quantità per recipiente: 1Kg

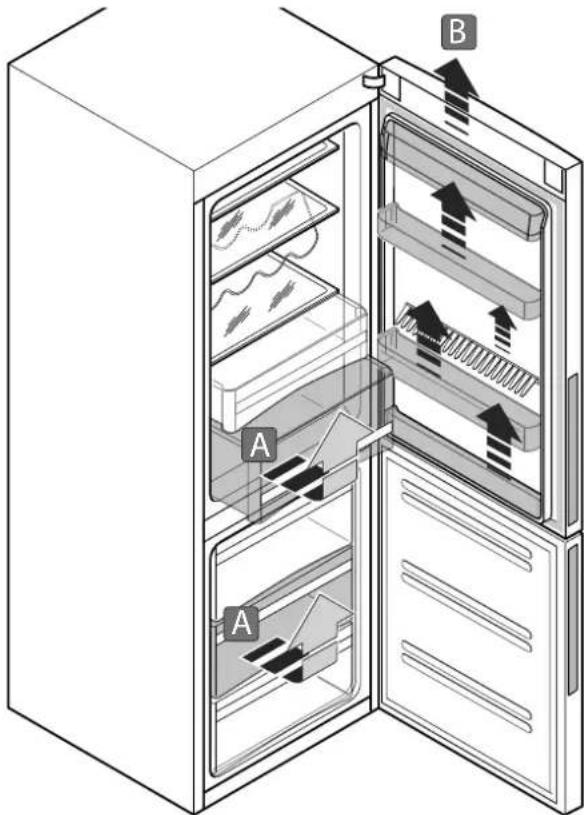

7. MANUTENZIONE ORDINARIA Pulizia dell’apparecchiatura Staccare l’alimentazione elettrica prima dell’intervento.Pulizia interna Pulire tutte le parti interne con acqua tiepida e sapone neutro, aceto o bicarbonato di sodio, asciugare poi accuratamente. In alternativa utilizzare detersivi specifici per il frigorifero in vendita in qualsiasi supermercato.Non usare detersivi e/o polveri abrasive, a base di soda, o solventi che potrebbero danneggiare le finiture. Per facilitare la pulizia è possibile rimuovere gli accessori interni (consultare il par. “Smontaggio componenti”).Pulizia esternaPulire tutte le parti esterne con detersivi specifici, non usare detersivi e/o polveri abrasive, a base di soda, solventi che potrebbero danneggiare le finiture o getti d’acqua.Smontaggio componenti Per agevolare le operazioni di pulizia è possibile smontare tutti i componenti interni dell’apparecchiatura.Seguire le indicazioni della figura relativa.A: Cassetti freezer, cassetto frutta/verdura e cassetto “Fresh Control 0°C”: questi cassetti scorrono su guide particolari dotate di fermi, essi impediscono che, aprendo i cassetti, questi fuoriescano totalmente rischiando di cadere a terra.Se si desidera asportarli dall’apparecchiatura per le operazioni di pulizia, estrarli per 3/4 della loro profondità, sollevarli leggermente verso l’alto e continuare l’estrazione continuando a tenerli inclinati verso l’alto.B: Balconcini porta: sono semplicemente inlati sulle guide integrate alla porta, per estrarli sollevarli verso l’alto spingendoli in modo deciso dal basso.C: Ripiano in vetro con portabottiglie: il ripiano scorre su guide e ha due perni che ne impediscono la fuoriuscita accidentale (vedi part.å); se si desidera asportarlo dall’apparecchiatura per le operazioni di pulizia, sollevarlo leggermente verso l’alto ed estrarlo continuando a tenerlo inclinato verso l’alto.D: Ripiano in vetro in due pezzi: il ripiano anteriore (D2) è agganciato a quello posteriore per impedirne la fuoriuscita accidentale (vedi part.ç); per estrarlo, sollevare leggermente il ripiano posteriore (D1) e slare il ripiano anteriore (D2). Il ripiano posteriore (D1) è bloccato alla sua estremità da due perni che ne impediscono la fuoriuscita accidentale (vedi part.é), per estrarlo sollevarlo verso l’alto e tirarlo a sè no a slarlo. Quando si riposizionano i due ripiani (D1 e D2) accertarsi di agganciarli nuovamente l’uno all’altro.E: Ripiano in vetro: il ripiano scorre su guide, se si desidera asportarlo dall’apparecchiatura per le operazioni di pulizia, asportare il cassetto “Fresh Control 0°C”, sollevare leggermente il ripiano verso l’alto ed estrarlo continuando a tenerlo inclinato verso l’alto.

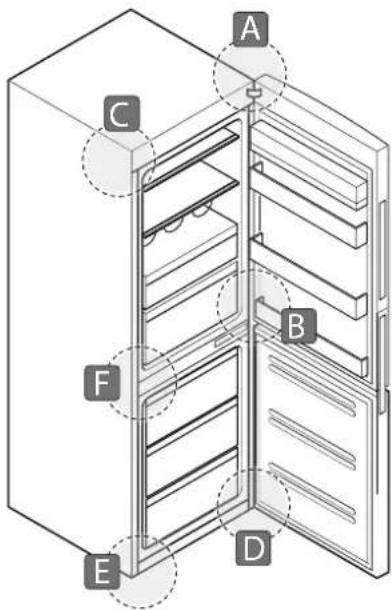

2B Staccare l’alimentazione elettrica e svuotare l’apparecchiatura prima dell’intervento.1 A) Aprire la porta del frigorifero; B) con un cacciavite a taglio agire sulle due clip per rimuovere la testatina dal lato superiore della porta e sfilarla verso l’alto; C) aiutandosi con un cacciavite a taglio sfilare verso il basso le clip dal lato destro e sinistro situate sotto la cerniera superiore avendo cura di non danneggiarle.2 A) Svitare le due viti, poste nella parte superiore, che trattengono il pannello frontale; B) per rimuoverlo far leva in più punti con un cacciavite a taglio prestando attenzione a non danneggiarlo.3 A) Tenendo ben salda la porta del frigorifero, svitare le due viti che trattengono la cerniera superiore sulla sinistra e allentare la terza vite posta sulla destra.B) Togliere la cerniera superiore, prima ruotandola in senso antiorario e poi sflilandola verso l’alto. C) A questo punto togliere la porta del frigorifero sfilandola verso l’alto e riporla con cura facendo attenzione a non danneggiarla.4 A) Aprire la porta del congelatore; B) tenendola ben salda svitare le tre viti che trattengono la cerniera centrale per rimuoverla. C) Togliere la porta del congelatore sfilandola verso l’alto e riporla con cura facendo attenzione a non danneggiarla.5 A) Inclinare l’apparecchiatura verso il lato posteriore; B) mantenendola in questa posizione, svitare le due viti poste sotto la medesima che trattengono la cerniera inferiore per rimuoverla. Reversibilità porta: smontaggio porte dal lato destro18

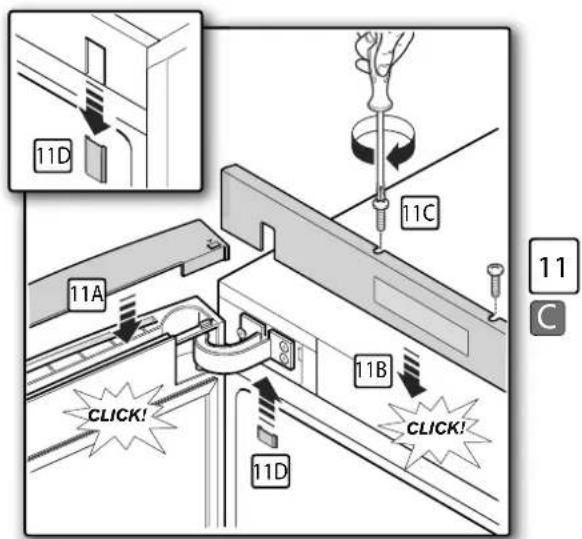

Reversibilità porta: montaggio porte sul lato sinistro
6 A) Rimontare la cerniera inferiore sul lato sinistro riavvitando
B) Ripristinare l’apparecchiatura in posizione verticale.
7 A) Prendere la cerniera centrale, aiutandosi con una pinza
svitare il perno, capovolgerlo di 180° e riavvitarlo sulla
B) Aiutandosi con un cacciavite a taglio, sfilare i tre copri-fori
della traversa centrale dal lato sinistro e rimontarli sul lato

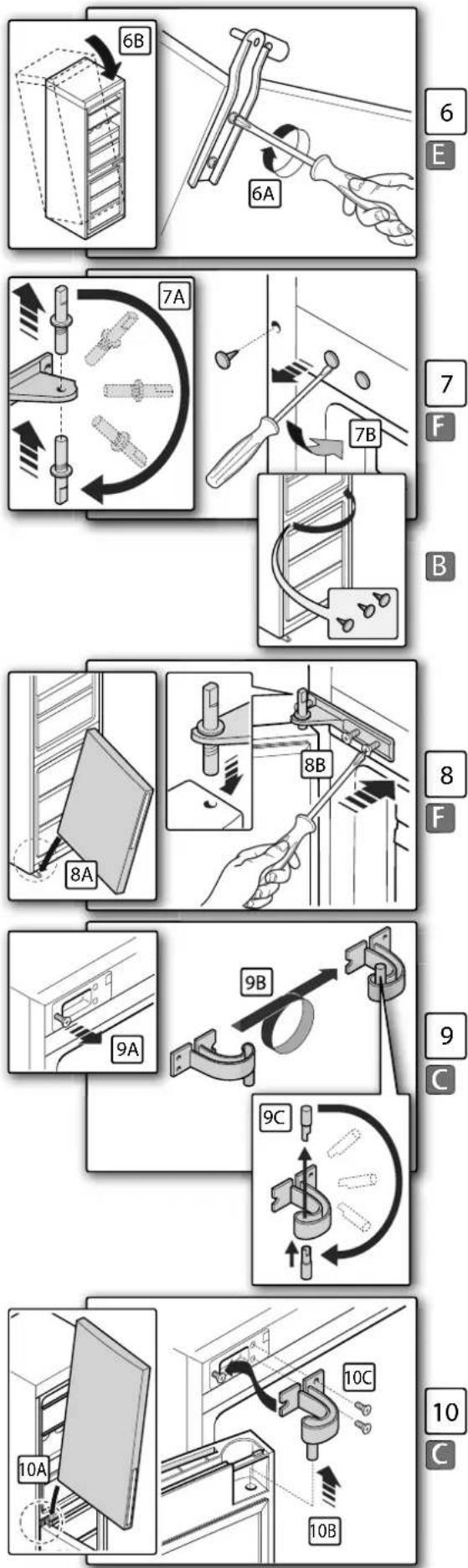

8 A) Infilare la porta del congelatore sul perno della cerniera
B) Prendere la cerniera centrale, ruotarla di 180°, inserirla
nella porta del congelatore e fissarla con le apposite viti
su lato sinistro della traversa centrale.
9 A) Allentare leggermente la vite (già presente) al lato
superiore sinistro dell’apparecchiatura.
B) Prendere la cerniera superiore, capovolgerla
C) togliere dalla cerniera il perno (ora si trova verso l’alto)
ed infilarlo nella sua parte inferiore.
10 A) Prendere la porta del frigorifero, infilarla nel perno
della cerniera centrale,
B) infilare la cerniera superiore sulla porta ed avvicinare la
stessa nell’apposita sede dell’apparecchiatura.
C) Infilare l’ asola della cerniera sulla vite presente sul
lato sinistro (allentata in fase 9A); bloccare la cerniera
all’apparecchiatura, avvitando su di essa due viti.
11 A) Applicare a scatto la testatina (rimossa in precedenza)
sul lato superiore della porta del frigorifero.
B) Applicare a scatto il pannello frontale facendo pressione
C) fissarlo con due viti;
D) applicare le clip sul lato destro e sinistro (rimosse in
