| Tipo di prodotto | Cappa da cucina |
| Marca | FRANKE |
| Modello | COUNTRY LONDRA FCL 602 |
| Dimensioni (larghezza) | Disponibile in 60 cm, 90 cm e 120 cm |
| Distanza minima di sicurezza | 650 mm sopra il piano cottura |
| Diametro di uscita aria | 120 mm (riducibile a 150 mm) |
| Tensione di alimentazione | Corrisponde alla targhetta dei dati (220-240 V) |
| Numero di velocità | 3 (minima, media, massima) |
| Illuminazione | 2 lampade a incandescenza da 40 W |
| Tipo di filtro antigrasso | Metallico, lavabile in lavastoviglie |
| Filtro anti-odore (carbone attivo) | Sì, non lavabile, da sostituire ogni 4 mesi |
| Pulizia delle superfici | Panno umido e detergente liquido neutro |
| Materiale | Acciaio inossidabile |
| Utilizzo | Domestico |
| Installazione | A parete, versione aspirante o filtrante |
| Alimentazione elettrica | Collegamento con interruttore bipolare (apertura contatti ≥ 3 mm) |
| Messa a terra | Obbligatoria (classe I) |
| Ricambi disponibili | Filtri antigrasso, filtri a carbone, lampade |
Domande frequenti - COUNTRY LONDRA FCL 602 FRANKE
Domande degli utenti su COUNTRY LONDRA FCL 602 FRANKE
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Lavello da cucina in formato PDF gratuitamente! Trova il tuo manuale COUNTRY LONDRA FCL 602 - FRANKE e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. COUNTRY LONDRA FCL 602 del marchio FRANKE.
MANUALE UTENTE COUNTRY LONDRA FCL 602 FRANKE
Libretto di Istruzioni INDICE
CONSIGLI E SUGGERIMENTI 7
CARATTERISTICHE 8
INSTALLAZIONE 9
USO 12
MANUTENZIONE 13
- Il produttore declina qualsi asi responsabilità per danni dovuti ad INSTALLazione non corretta o non conforme alle regole dell'arte.

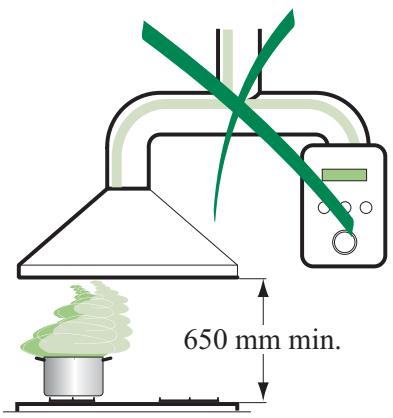

- La distanza minima di sicurezza tra il Piano di cottura e la Cappa deve essere di 650~mm .

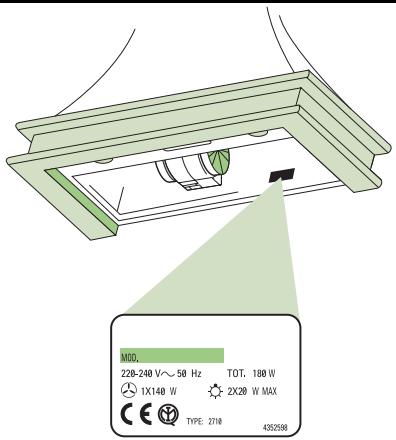

- Verificare che la tensione di rete corrisponda a quella riportata nella targhetto posta all'interno della Cappa.
- Per Apparecchi in Classe Ia accertarsi che l'impiano elettrico domestico garantisce un corretto scarico a terra.
- Collegare la Cappa all'uscita dell'aria aspirata con tubazione di diametro paro o superiore a 120~mm . Il percorso della tubazione deve essere il più breve possibile.
- Non collegare la Cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
- Nel caso in cui nella stanza vengano utilizzati sua la Cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere ad una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.
USO
- La Cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
- Nonfaremaiuso impropriodella Cappa.

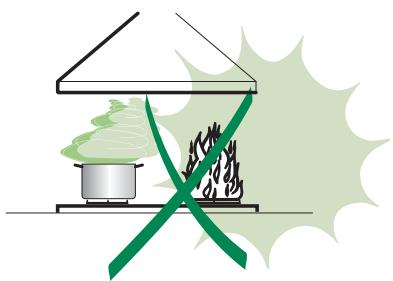

- Non lasciare fiamme libero a forte intensità molto la Cappa in funzione.
- Regolare sempre le fiamme in modo da evitare una evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
- Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
- La Cappa non deve essere utilizzata da bambini o persone non abilitate all'uso corretto.
MANUTENZIONE
- Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
- Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati.
- Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.

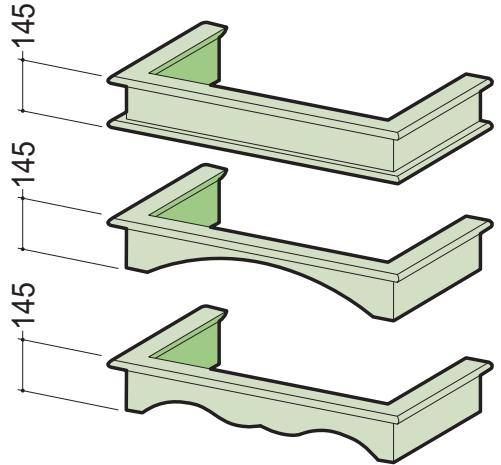

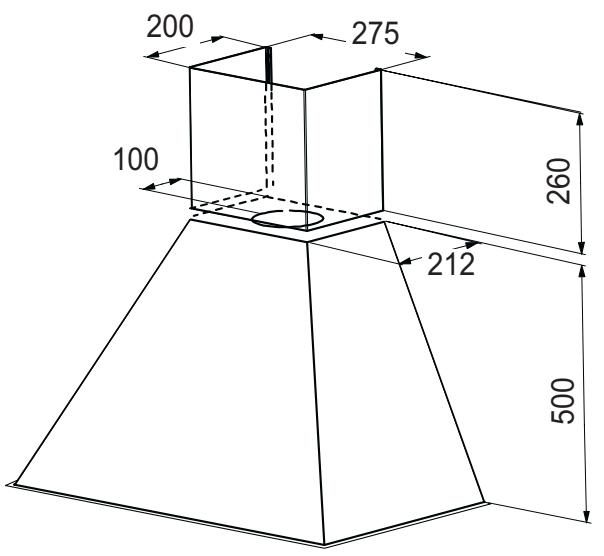

Ingombro

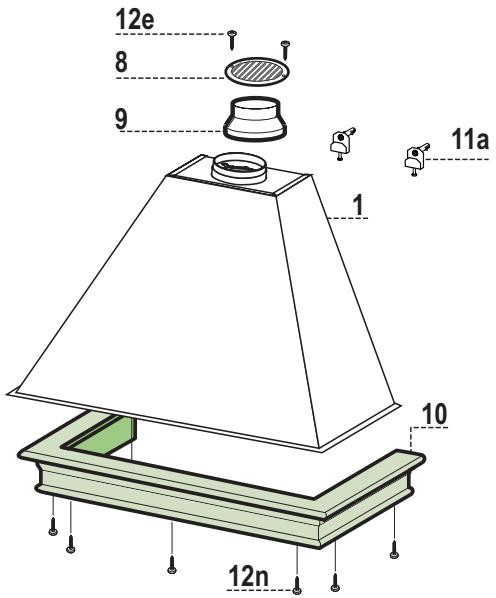

Componenti
| Rif. | Q.tà | Componenti di Prodotto |
| 1 | 1 | Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri |
| 2 | 1 | Camino |
| 8 | 1 | Griglia direzionata Ø125 mm |
| 9 | 1 | Flangia di riduzione Ø 150-120 mm |
| 10 | 1 | Cornice Mensola (opzionale) |
| 20 | 1 | Profilin legno (opzionale) |
Rif. Q.ta Componenti di Installazione
| 7.2 | 1 | Staffa fissaggio camino |
| 11 | 2 | Tasselli |
| 11a | 2 | Tasselli SB 12/10 |
| 12a | 2 | Viti 4,2 x 44,4 |
| 12e | 2 | Viti 2,9 x 12,7 |
| 12m | 6 | Viti 2,9 x 18 |
| 12n | 7 | Viti 3,5 x 16 |
Q.tà Documentazione
1 Libretto Istruzioni

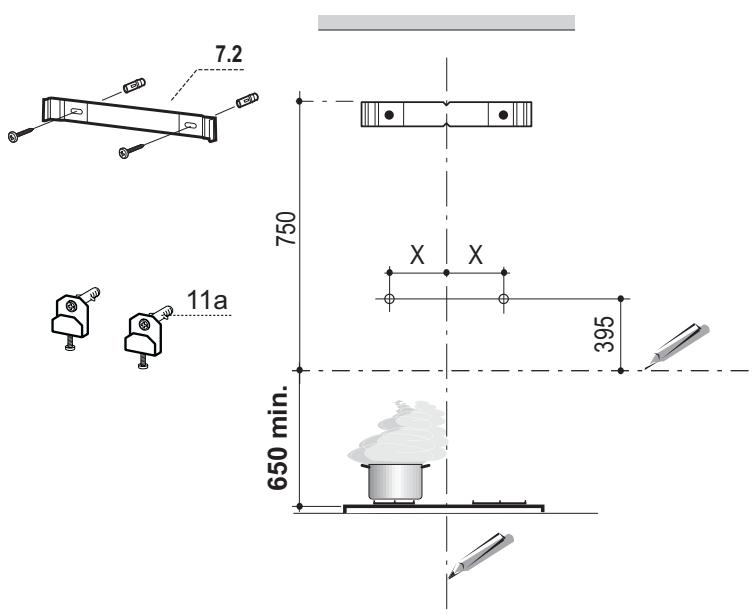

Foratura Parete e Fissaggio Staffe

| Dimensione cappa | Quota X |
| 60 cm | 128 mm |
| 90 cm | 150 mm |
| 120 cm | 175 mm |
Tracciare sulla Parete:
- una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
- una linea Orizzontale a: 650mm min. soprà il Piano di Cottura;
- Segnare come indicate, un punto di riferimento a 395~mm sobre la linea orizzontale di riferimento, e a X mm (dove X = vedi tabella sul disegno) sulla destra della linea verticale di riferimento.
Ripetere questa operazione alla parte opposta, verificandone il livellamento. - Forare 12mm i punti segnati.
- Inserire i tasselli con vite e staffa 11a nei fori, avvitare.
- Appoggiare come indicate la staffa 7.2 a 750~mm sobre la linea orizzontale, allinneando il suo centro (intagli) sulla linea verticale di riferimento.
- Segnare i centri dei fori della staffa.
- Forare 0.8 ~mm i puncti segnati.
- Inserire i tasselli 11 nei fori.
- Fissare la staffa,'utilizzando le viti 12a (4,2 x 44,4) in dotazione.

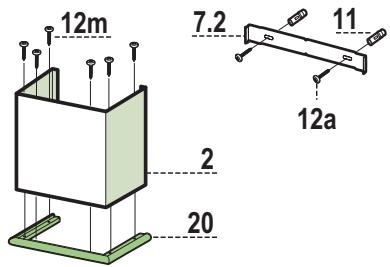

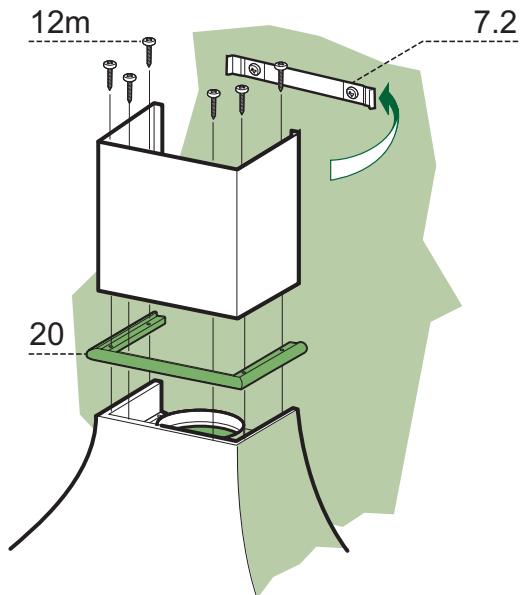

Montaggio Camino
- Allargare leggermente le due falde laterali del camino, agganciarle dietro la Staffa 7.2 e richiuderle fino a battuta.
- Inserire il Profilo in legno 20 fra il Corpo Cappa e il Camino.
- Fissare dal sopra la parte inferiore del Camino e il Profilo al Corpo Cappa con 6 Viti 12m (2,9 x 18) in dotazione.

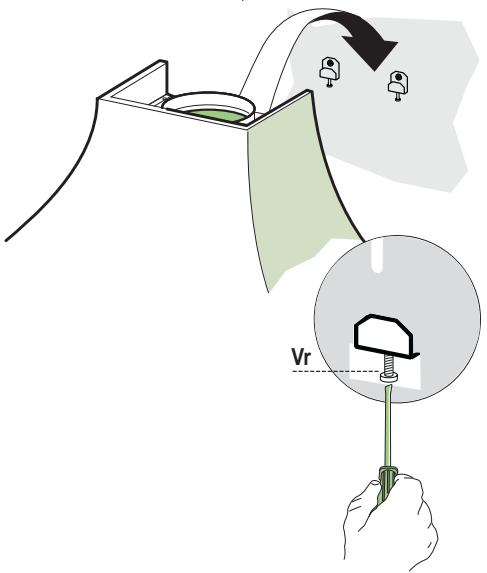

Montaggio Corpo Cappa
- Regolare le due viti Vr, delle staffe 11a, ad inizio corsa.
- Agganciare il corpo cappa alle 2 staffe 11a.
- Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
- Dall'interno del corpo cappa agire sulle Viti Vr per livellare il Corpo Cappa.

Concessioni

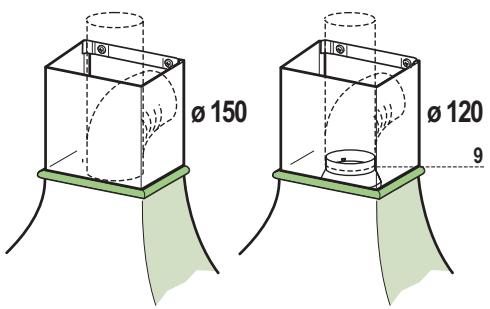

USCITA ARIA VERSIONE ASPIRANTE
Per installazione in Versione Aspirante collegare la Cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di 150 o 120mm , la cui scelta è laosciata all'installatore.
- Per collegamento con tubo ø120 mm, insere la Flangia di riduzione 9 sull'Uscita del Corpo Cappa.
- Fissare il tubo con adequate fascette stringitubo. Il materiale occorrente non è in dotazione.
- Togliere eventuali Filtri Antiodore al Carbone attivo.

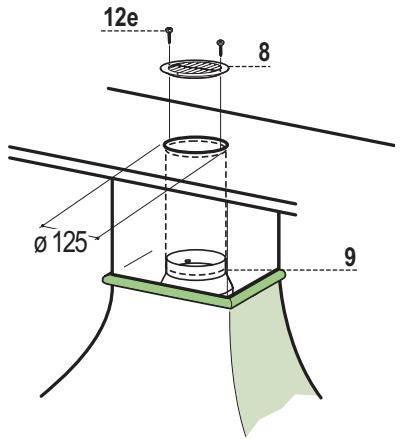

USCITA ARIA VERSIONE FILTRANTE
- Praticare un foro Ø 125 mm sull'eventuale Mensola soprastante la Cappa.
- Inserire la Flangia di riduzione 9 sull'uscita del Corpo Cappa.
- Collegare la Flangia al foro di uscita sulla Mensola soprastante la Cappa con un tubo rigido o flessibile di 120mm .
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
- Fissare la Griglia direzionata 8 sull'uscita con 2 Viti 12e (2,9 x 9,5) in dotazione.
- Assicurarsi della presenza dei Filtri antidore al Carbone attivo.

CONNECTION ELETTRICA
- Collegare la Cappa all'Alimentazione di Rete interponendo un Interruttore bipolare con aperture dei contatti di almeno 3mm .
- Rimuovere i Filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del Cavo di alimentazione sia correttamente inserito nella presa dell'Aspiratore

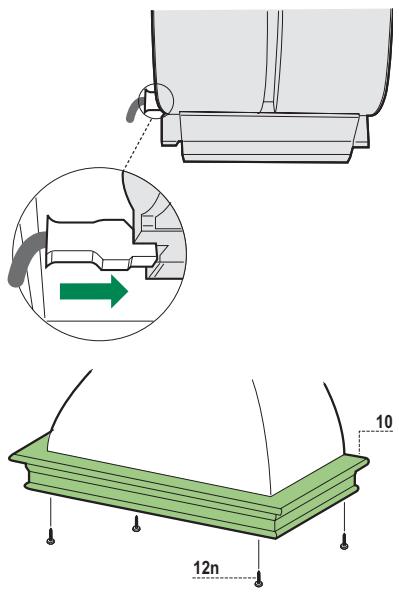

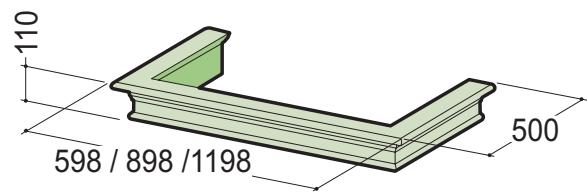

Montaggio Cornice mensola
- Appoggiare la Cornice mensola 10 (opzionale) sopra il bordo inferiore del Corpo Cappa, allineando i fori di fissaggio.
- Fissare dal除去 con 4 viti 12n (3,5× 16) in dotazione.

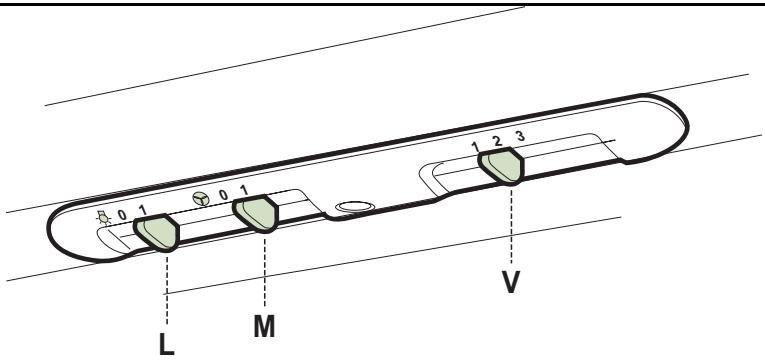

L Luci Accende e spegne l'Impianto di Illuminazione.
M Motore Accende e spegne il motore Aspirazione.
V Velocità Determina la velocità di esercizio:
- Velocità minima, adatta ad un ricambio d'aria continuo particolaremente silenzioso, in presenza di pochi vapori di cottura.
- Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
- Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura,anche per tempi prolongati.
Filtri antigrasso

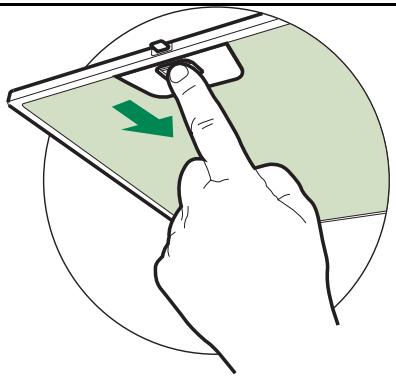

PULIZIA FILTRI ANTIGRASSO METALLICI AUTOPTANTI
- Sono lavabilianche inlavastoviglie, e necessitano diessere lavatiogni2mesiciradautilizzatoo più frequentlymente,per unuso particolarmente intenso.
- Togliere i Filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
- Lavare i Filtri evitando di piegarli, e lasciarli asciugare prima di rimontarli.
- Rimontarli facendoattenzione a mantenere la maniglia verso la parte visibile esterna

Filtri antidore al Carbone attivo (Versione Filtrante)
Il Filtro antidore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito anni 4 mesi circa di utilizzo o più frequentlymente, per un uso particolaremente intenso.

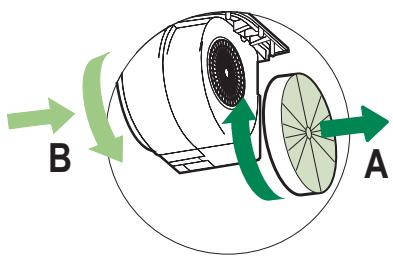

SOSTITUZIONE
- Togliere i Filtri antigrasso.
- Rimuovere i Filtri antidore al Carbone attivo saturi, come indicato (A).
- Montare i nuovi Filtri, come indicato (B).
Rimontarei Filtri antigrasso.

Illuminazione

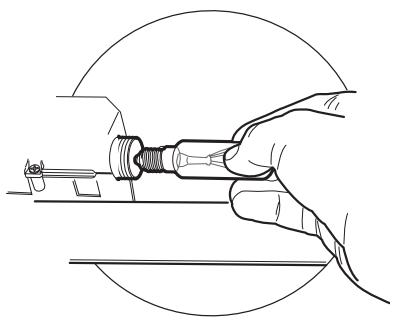

SOSTITUZIONE LAMPADE
Lampade a incandescenza da 40 W
- Togliere i Filtri antigrasso metallici.
- Svitare le Lampade e sostituirle con nuove di uguali caratteri-stiche.
- Rimontare i Filtri antigrasso metallici.

INSTALLATION
Il significato sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali consequences negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadequato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'uffizio comunale, il servizio locale di smaltimento rifiuti o il negazio in cui è stato acquistato il prodotto.
