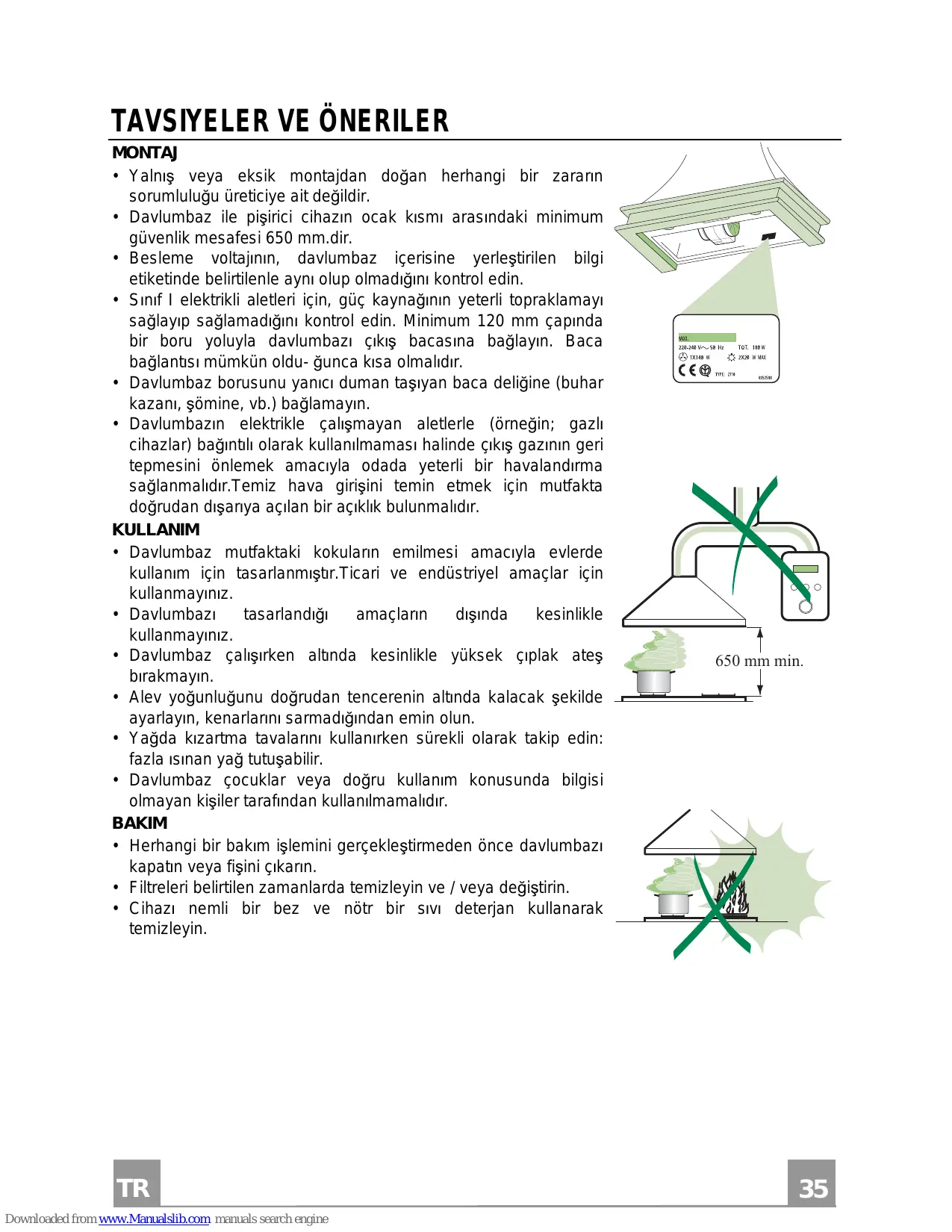

• Yalnιş veya eksik montajdan doğan herhangi bir zararιn sorumluluğu üreticiye ait değildir.

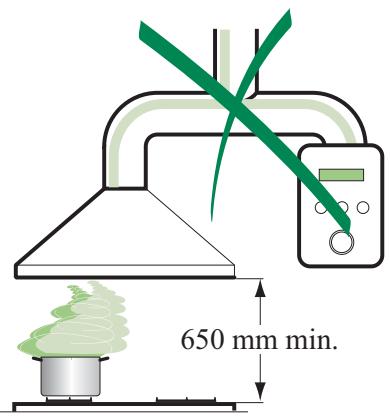

• Davlumbaz ile pişirici cihazιn ocak kιsmι arasιndaki minimum güvenlik mesafesi 650 mm.dir.

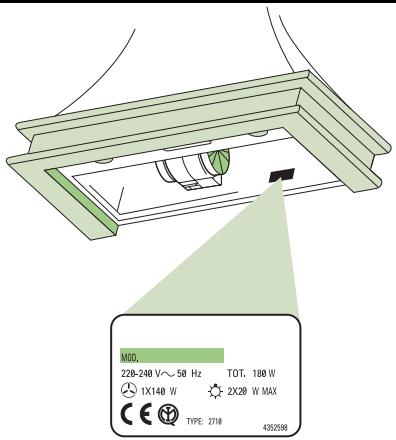

• Besleme voltajιnιn, davlumbaz içerisine yerleştirilen bilgi etiketinde belirtilenle aynι olup olmadιğιnι kontrol edin.
• Sιnιf I elektrikli aletleri için, güç kaynağιnιn yeterli topraklamayι sağlayιp sağlamadιğιnι kontrol edin. Minimum 120 mm çapιnda bir boru yoluyla davlumbazι çιkιş bacasιna bağlayιn. Baca bağlantιsι mümkün oldu- ğunca kιsa olmalιdιr.
• Davlumbaz borusunu yanιcι duman taşιyan baca deliğine (buhar kazanι, şömine, vb.) bağlamayιn.
• Davlumbazιn elektrikle çalιşmayan aletlerle (örneğin; gazlι cihazlar) bağιntιlι olarak kullanιlmamasι halinde çιkιş gazιnιn geri tepmesini önlemek amacιyla odada yeterli bir havalandιrma sağlanmalιdιr.Temiz hava girişini temin etmek için mutfakta doğrudan dιşarιya açιlan bir açιklιk bulunmalιdιr. KULLANIM
• Davlumbaz mutfaktaki kokularιn emilmesi amacιyla evlerde kullanιm için tasarlanmιştιr.Ticari ve endüstriyel amaçlar için kullanmayιnιz.
• Davlumbazι tasarlandιğι amaçlarιn dιşιnda kesinlikle kullanmayιnιz.

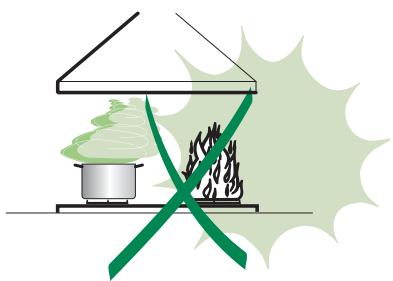

• Davlumbaz çalιşιrken altιnda kesinlikle yüksek çιplak ateş bιrakmayιn.
• Alev yoğunluğunu doğrudan tencerenin altιnda kalacak şekilde ayarlayιn, kenarlarιnι sarmadιğιndan emin olun.
• Yağda kιzartma tavalarιnι kullanιrken sürekli olarak takip edin: fazla ιsιnan yağ tutuşabilir.
• Davlumbaz çocuklar veya doğru kullanιm konusunda bilgisi olmayan kişiler tarafιndan kullanιlmamalιdιr. BAKIM
• Herhangi bir bakιm işlemini gerçekleştirmeden önce davlumbazι kapatιn veya fişini çιkarιn.
• Filtreleri belirtilen zamanlarda temizleyin ve / veya değiştirin.
• Cihazι nemli bir bez ve nötr bir sιvι deterjan kullanarak temizleyin.

Adet Ürün Parçaları 1 Aşağıdakilerden oluşan Davlumbaz Kumandalar, Lamba, Fan Grubu, Filtreler 1 Baca 1 Yönlendirmeli Izgara, çapı ø125 mm 1 Redüksiyon Flanşı , çapı ø 150-120 mm 1 Konsol Çerçevesi (isteğe bağlı) 1 Ahşap Profil (isteğe bağlı) Rif. Adet Montaj Parçaları 1 Baca tesbit braketi 2 Dübel 11a 2 Dübel SB 12/10 12a 2 Vida 4,2 x 44,4 12e 2 Vida 2,9 x 12,7 12m 6 Viti 2,9 x 18 12n 7 Vida 3,5 x 16

MONTAJ Duvarın Delinmesi ve Braketlerin Sabitlenmesi

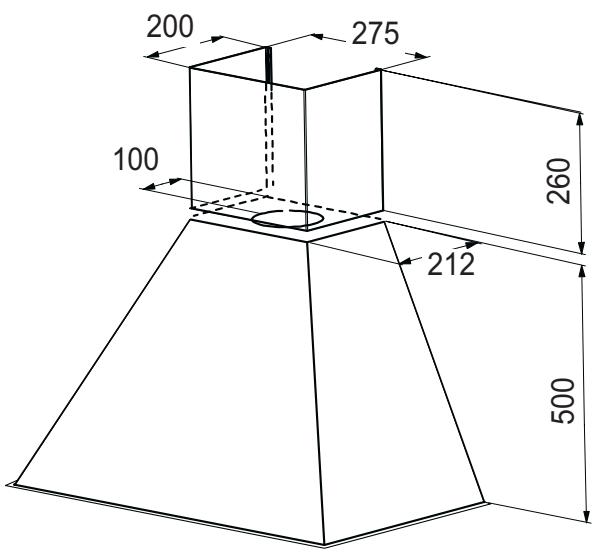

Davlumbaz ebatları Kot X 90 cm 128 mm 90 cm 150 mm 120 cm 175 mm Duvara şunları çiziniz:

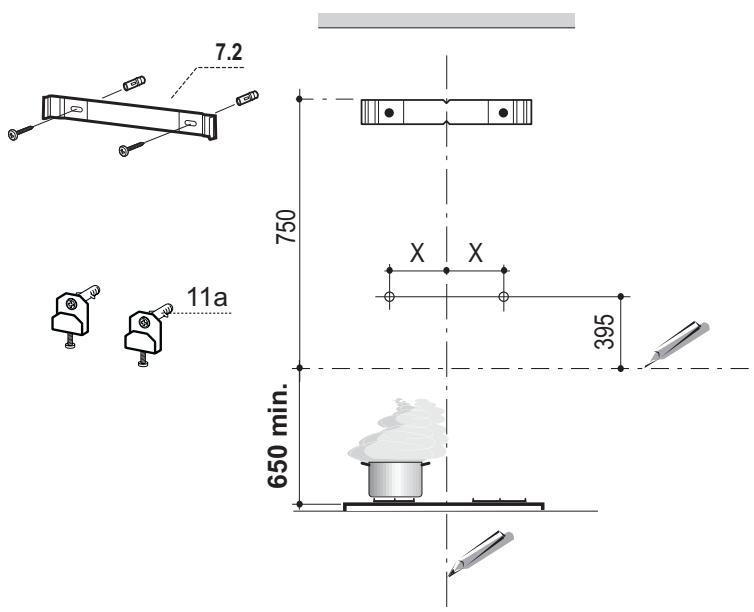

• Tavana ya da üst sınıra uzanan ve davlumbazın monte edileceği yerin merkezinden geçen dikey bir çizgi;
• Setüstü ocağın üzerinden 650 mm mesafeden geçen yatay bir çizgi;
• Şekilde gösterildiği gibi, yatay referans çizgisi üzerinden 395 mm mesafede, dikey referans çizgisinin sağ tarafından ise X mm mesafede bulunan bir referans noktası işaretleyiniz (X = resimdeki çizelgeye bakınız).
• Hizalamaya dikkat ederek aynı işlemi diğer taraftan da tekrar ediniz.
• İşaretlenen noktalara ø 12 mm çapında delikler açınız.
• Vida ve braketleriyle komple durumdaki dübelleri 11a deliklere yerleştirip vidaları sıkınız.
• Şekilde gösterildiği gibi braketi 7.2 yatay çizginin 750 mm üzerinden, tam orta kısmı (çentik) dikey referans çizgisine hizalanacak şekilde duvara dayayınız.
• Braket deliklerinin ortasından duvara işaret koyunuz.
• İşaretlenen noktalara ø 8 mm çapında delikler açınız.
• Dübelleri 11 deliklere yerleştiriniz.
• Donanımdaki vidaları 12a (4,2 x 44,4) kullanarak braketi sabitleyiniz.

• Bacanın iki adet yan eteğini hafifçe yanlara doğru açınız, braketi 7.2 arkalarına takıp etekleri tekrar sonuna dayanana kadar kapatınız.

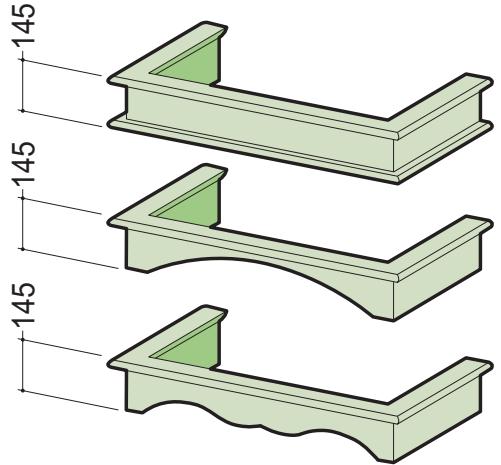

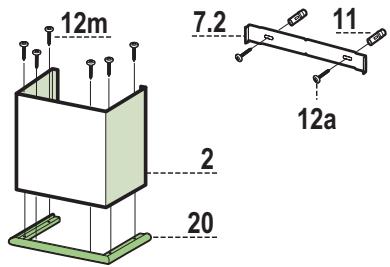

• Ahşap profili 20 davlumbaz gövdesi ile baca arasına yerleştiriniz.

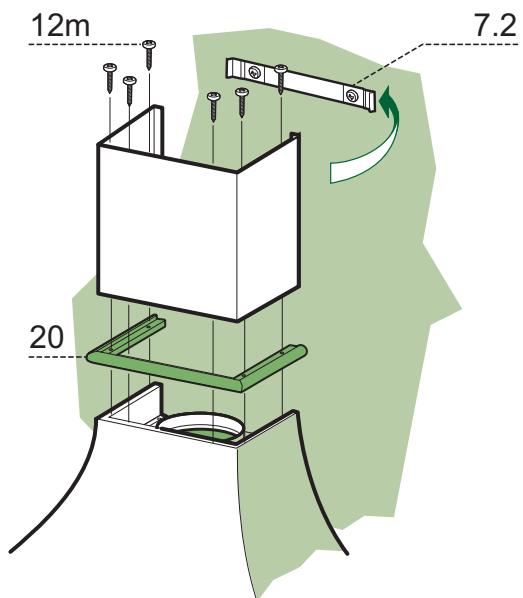

• Bacanın alt kısmını ve profili üst taraftan davlumbaz gövdesine donanımdaki 6 adet vidayı 12m (2,9 x 18) kullanarak sabitleyiniz. 12m

Davlumbaz Gövdesi Montajı

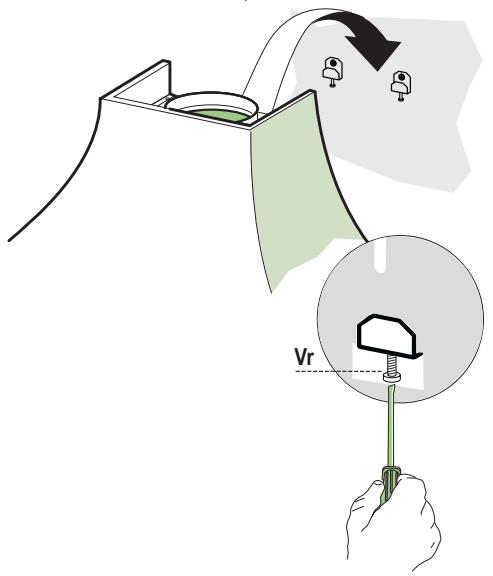

• Braketlerin 11a iki adet vidasını Vr vidalanma derinliklerinin başlangıç noktasında kalacak şekilde yerleştiriniz.
• Davlumbaz gövdesini 2 adet brakete 11a geçiriniz.
• Filtreleri, grubun arkasına doğru bastırıp aynı anda aşağı doğru çekerek teker teker çıkarınız.
• Davlumbaz gövdesinin iç tarafından vidalara Vr müdahale ederek davlumbaz gövdesinin seviyesini dengeleyiniz.

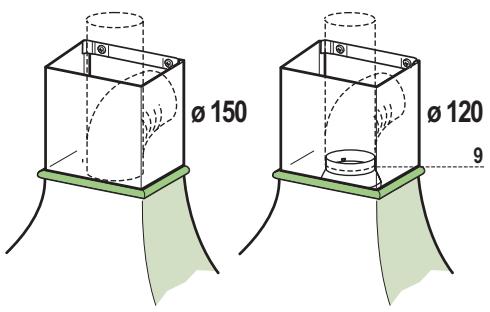

Bağlantılar ASPİRATÖRLÜ MODEL HAVA ÇIKIŞI Aspiratörlü modelin montajı için, davlumbaz, montörün seçeceği 150 yada 120 mm çapında sert veya esnek bir boru ile çıkış kanalına bağlanmalıdır.

• ø120 mm çapında boru ile bağlantı için, redüksiyon flanşını (9) davlumbaz gövdesi çıkışına yerleştiriniz.
• Boruyu uygun kelepçelerle sıkarak sabitleyiniz. Bu malzeme davlumbaz donanımıyla birlikte verilmemiştir.
• Varsa aktif karbonlu koku alma filtrelerini çıkarınız.

FİLTRELİ MODEL HAVA ÇIKIŞI

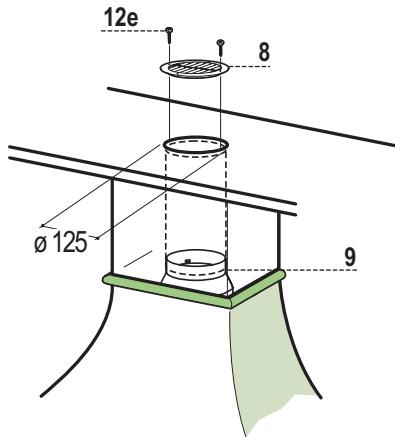

• Davlumbazın üzerinde, eğer mevcut ise, yerleşik bulunan konsola ø 125 mm çapında bir delik açınız.
• Redüksiyon flanşını 9 davlumbaz gövdesi çıkışına takınız.
• Flanşı ø 120 mm çapında esnek ya da sert bir boru ile davlumbaz üzerindeki konsolda bulunan çıkış deliğine bağlayınız.
• Boruyu uygun özellikte kelepçelerle sıkınız. Gereken malzeme cihaz donanımıyla birlikte verilmemiştir.
• Yönlendirmeli ızgarayı 8 donanımdaki 2 adet vida ile 12e (2,9 x 9,5) çıkış noktasına sabitleyiniz.
• Aktif karbonlu koku filtrelerinin mevcut olduklarından emin olunuz.

• Davlumbazı şebeke cereyanına bağlarken aray temas aralığı en az 3 mm olan çift kutuplu bir elektrik anahtarı koyunuz.
• Yağ tutucu filtreleri çıkarınız (bakınız "Bakım" paragrafı) ve besleme kablosu soketinin aspiratör prizine iyice takılmış olduğundan emin olunuz. Konsol Çerçevesi Montajı

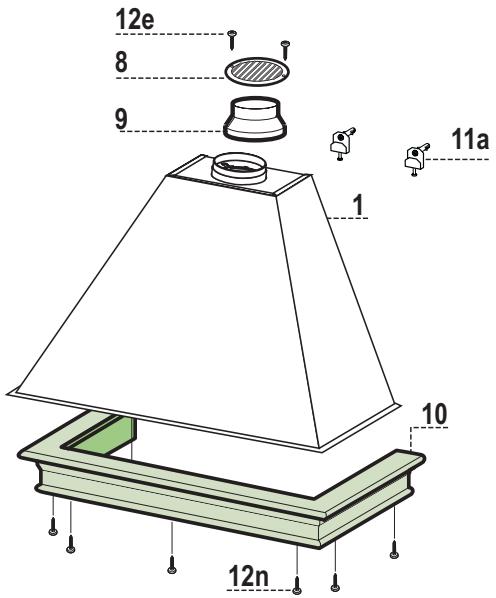

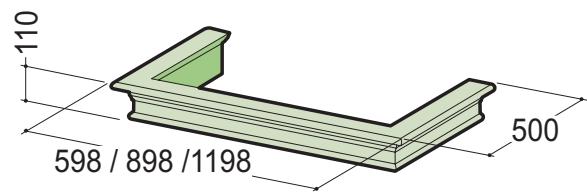

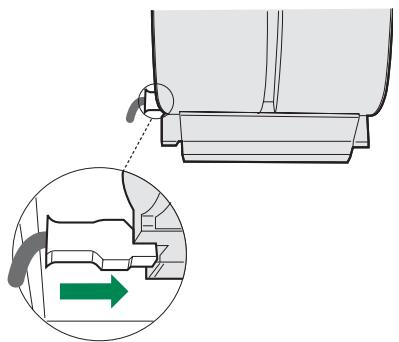

• Konsol çerçevesini 10 tesbit deliklerini hizalayarak davlumbaz gövdesinin alt kenarı üzerinden duvara dayayınız.
• Donanımdaki 4 adet vidayı 12n (3,5 x 30) kullanarak alt kısmından duvara sabitleyiniz.

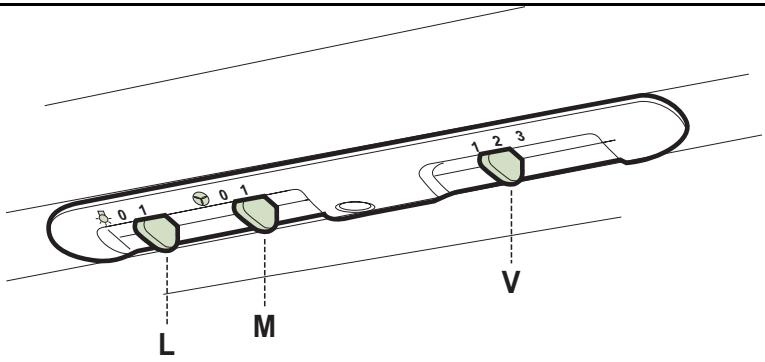

Lambalar Aydınlatmayı açar - kapatır M Motor Aspiratör motorunu açar - kapatır.

Davlumbazın çalışma hızını belirler:

1. Minimum hız, az duman mevcut olduğunda gayet sessiz şekilde hava

2. Orta hız, genel kullanımın büyük kısmını kapsar, ses düzeyi ile hava

dolaşımı oranı mükemmeldir.

3. Maksimum hız, Hem çok yoğun duman, hem de uzun süreli pişirmelerde

kullanıma uygundur. Hız

• Bu filtreler bulaşık makinasında da yıkanabilir ve normal kullanıldıklarında iki ayda bir, yoğun kullanım halinde ise daha sıkça yıkanmalarıı gereklidir.

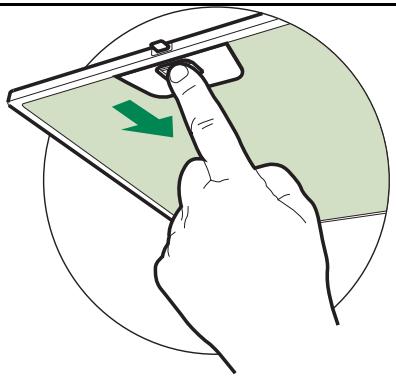

• Filtrleri, grubun arka tarafından ittirerek ve aynı anda aşağı doğru çekerek tek tek çıkarınız.
• Filtreleri yıkarken eğip katlamayınız, tekrar monte etmeden önce de kurutunuz.
• Monte ederken kulpun görünen dış tarafa doğru gelmesine dikkat ediniz. Aktif karbonlu koku giderici filtreler (Filtreli Model) Aktif karbonlu koku giderici filtre yıkanmaz ve rejenere edilmez, normal kullanımda yaklaşık 4 ayda bir, yoğun kullanımda daha sıkça değiştirilmesi gerekir.

• Yağ tutucu filtreleri çıkarınız.

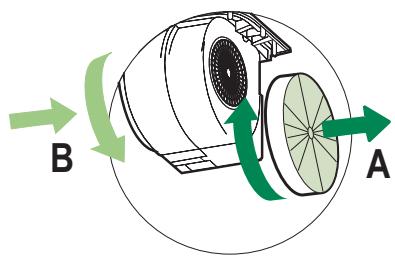

• Doyum noktasına ulaşmış aktif karbonlu koku giderici filtreleri (A) şeklinde gösterildiği gibi çıkarınız
• Yeni filtreleri (B) şeklinde gösterildiği gibi takınız.
• Yağ tutucu filtreleri tekrar monte ediniz. Aydınlatma

AMPULLERİN DEĞİŞTİRİLMESİ

• Metalik yağ tutucu filtreleri çıkarınız.

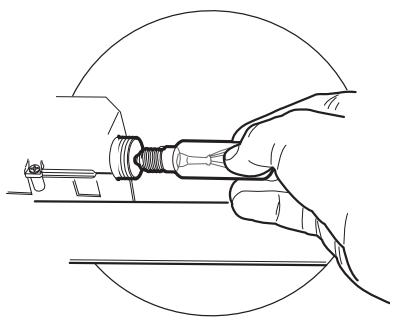

• Ampulleri gevşetip çıkarınız ve aynı özelliklere sahip yenileriyle değiştiriniz.
• Metalik yağ tutucu filtreleri tekrar takınız.
