Type de produit	Hotte de cuisine
Marque	FRANKE
Modèle	COUNTRY LONDRA FCL 602
Dimensions (largeur)	Disponible en 60 cm, 90 cm et 120 cm
Distance minimale de sécurité	650 mm au-dessus du plan de cuisson
Diamètre de sortie d'air	120 mm (réductible à 150 mm)
Tension d'alimentation	Correspond à la plaquette signalétique (220-240 V)
Nombre de vitesses	3 (minimale, moyenne, maximale)
Éclairage	2 lampes à incandescence de 40 W
Type de filtre anti-graisse	Métallique, lavable au lave-vaisselle
Filtre anti-odeur (charbon actif)	Oui, non lavable, à remplacer tous les 4 mois
Nettoyage des surfaces	Chiffon humide et détergent liquide neutre
Matériau	Acier inoxydable
Utilisation	Domestique
Installation	Murale, version aspirante ou filtrante
Alimentation électrique	Raccordement avec interrupteur bipolaire (ouverture contacts ≥ 3 mm)
Mise à la terre	Obligatoire (classe I)
Pièces détachées disponibles	Filtres anti-graisse, filtres à charbon, lampes

FOIRE AUX QUESTIONS - COUNTRY LONDRA FCL 602 FRANKE

Comment installer la hotte COUNTRY LONDRA FCL 602 ?

Suivez les instructions de perçage et fixation fournies. Tracez une ligne verticale au centre de la zone, une ligne horizontale à 650 mm minimum au-dessus du plan de cuisson. Marquez les points de perçage selon la largeur de la hotte (X mm). Percez, insérez les chevilles et fixez les brides. Accrochez le corps de hotte, puis montez la cheminée et fixez-la avec les vis fournies.

Quelle distance minimale entre la hotte et le plan de cuisson ?

La distance minimale de sécurité entre le plan de cuisson et la hotte est de 650 mm.

Comment nettoyer les filtres anti-graisse métalliques ?

Les filtres anti-graisse métalliques sont lavables au lave-vaisselle. Retirez-les en poussant vers l'arrière et en tirant vers le bas. Lavez-les environ tous les 2 mois sans les plier. Laissez sécher avant de les remonter, poignée visible.

Quand et comment remplacer le filtre à charbon actif ?

Le filtre à charbon actif n'est pas lavable. Il doit être remplacé au moins tous les 4 mois, ou plus souvent en cas d'utilisation intensive. Retirez les filtres métalliques, puis les filtres à charbon saturés en les déclipant (A). Montez les nouveaux (B) et remontez les filtres métalliques.

Comment remplacer une lampe de la hotte ?

Débranchez la hotte. Retirez les filtres anti-graisse métalliques. Dévisser les lampes à incandescence de 40 W et remplacez-les par des lampes identiques. Remontez les filtres.

La hotte fait du bruit, que faire ?

Vérifiez que les filtres sont propres et correctement installés. Assurez-vous que la sortie d'air n'est pas obstruée. Si le bruit persiste, contactez le service après-vente.

Pourquoi la hotte n'aspire-t-elle pas bien ?

Vérifiez que les filtres anti-graisse ne sont pas encrassés. Nettoyez-les ou remplacez les filtres à charbon si nécessaire. Assurez-vous que la distance au plan de cuisson est correcte et que la sortie d'air n'est pas bouchée.

Comment installer la hotte en version recyclage (filtrante) ?

Pour la version filtrante, percez un trou de 125 mm dans la tablette au-dessus de la hotte. Insérez le flasque de réduction sur la sortie, connectez un tuyau de 120 mm au trou. Fixez la grille orientée sur la sortie d'air recyclé. Assurez-vous que les filtres à charbon actif sont en place.

Puis-je utiliser la hotte avec une plaque à gaz ?

Oui, mais assurez-vous que la pièce dispose d'une aération suffisante. Ne laissez jamais de flammes libres intenses sous la hotte. Réglez les flammes pour éviter tout débordement latéral.

Où trouver les pièces de rechange pour la hotte COUNTRY LONDRA FCL 602 ?

Les pièces de rechange (filtres, lampes) sont disponibles auprès des revendeurs agréés Franke ou en ligne. Utilisez les références indiquées dans la notice.

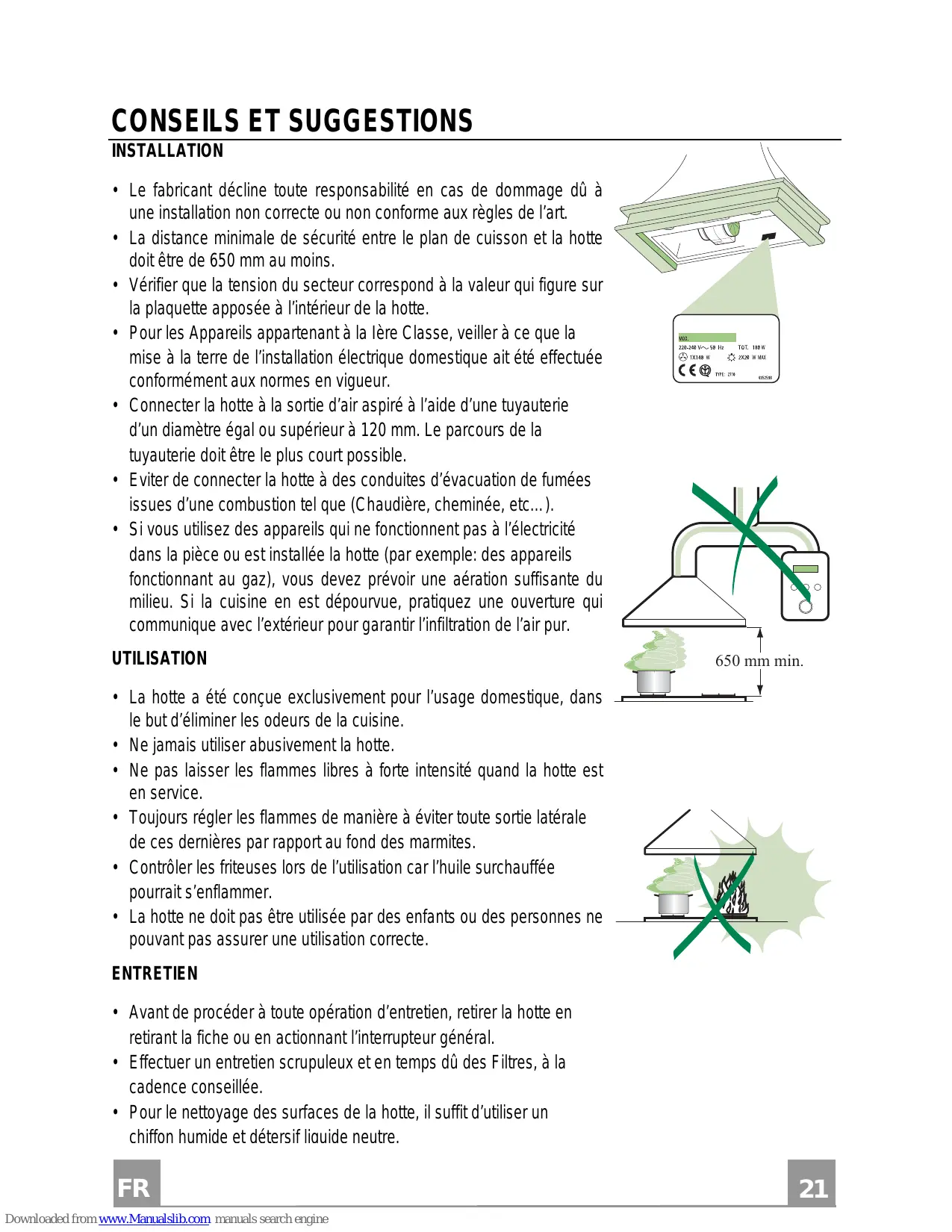

MODE D'EMPLOI COUNTRY LONDRA FCL 602 FRANKE

• Le fabricant décline toute responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.

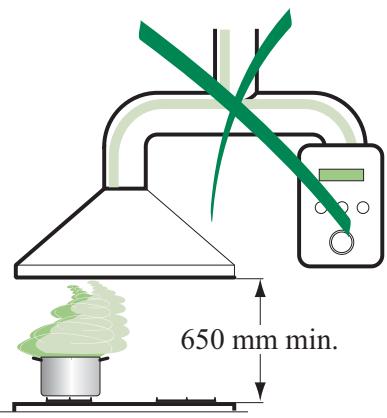

• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650mm au moins.

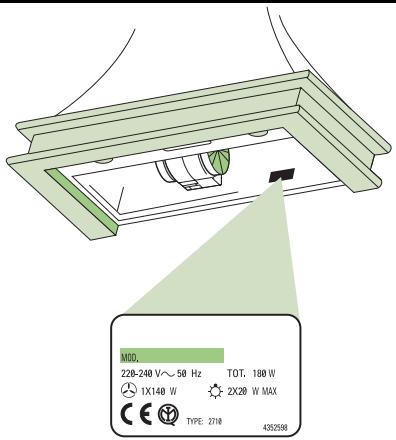

• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Eviter de connecter la hotte à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hotte (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du milieu. Si la cuisine en est dépourvue, pratique une ouverture qui COMMUNIQUE avec l'extérieur pour garantir l'infiltration de l'air pur.

Utilisation

• La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine.
• Ne jamais utiliser abusivement la hotte.

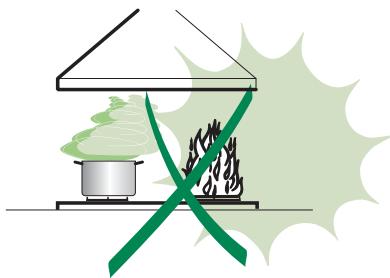

• Ne pas laisser les flammes libres à force intense et quand la hotte est en service.
• Toujours régler les flammes de manière à éviter toute sortie latérale de ces dernières par rapport au fond des marmites.
• Contrôler les friteuses lors de l'utilisation car l'huile surchauffée pourrait s'enflammer.
• La hotte ne doit pas être utilisée par des enfants ou des personnes ne pouvant pas assurer une utilisation correcte.

Entretien

• Avant de procéder à toute opération d'entretien, désalterer la hotte en débranchant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps dû des filtres, à la cadence conseillée.
• Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

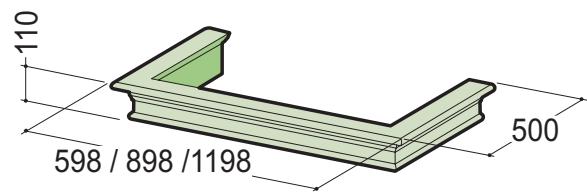

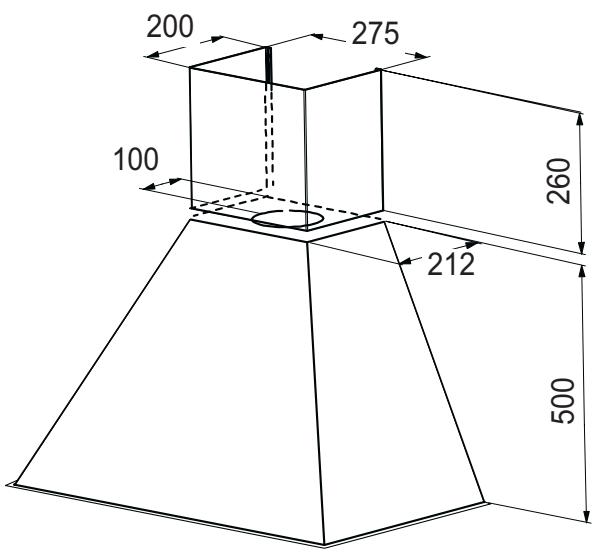

Encombrement

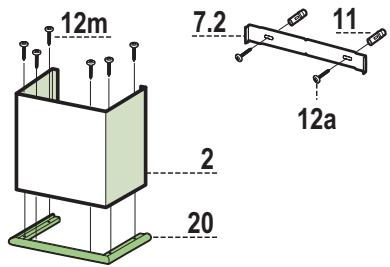

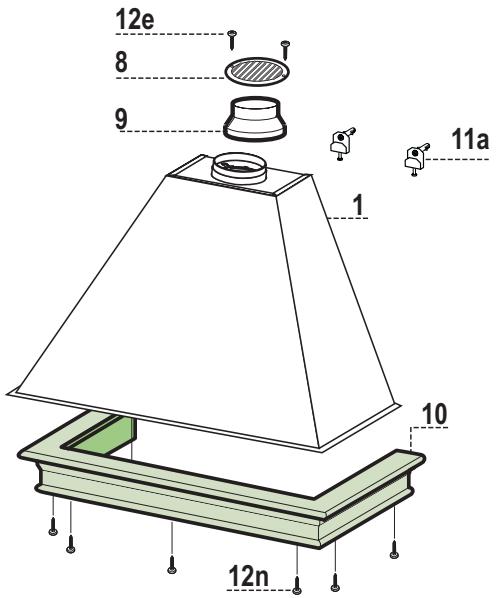

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotte équipé de: Comandes, Lumière, Groupe Ventilateur, Filtres
2	1	Cheminée
8	1	Grille orientée Sortie de l'Air
9	1	Flasque de Réduction ø 150-120 mm
10	1	Cadre de la Tablette (si fournie)
20	1	Profile en bois (si fournie)

Réf. Q. té Composants pour l'installation

7.2	1	Brides Fixation Cheminée
11	2	Chevilles
11a	2	Chevilles SB 12/10
12a	2	Vis 4,2 x 44,4
12e	2	Vis 2,9 x 12,7
12m	6	Vis 2,9 x 18
12n	7	Vis 3,5 x 16

Qté Documentation

1 Manuel d'instructions

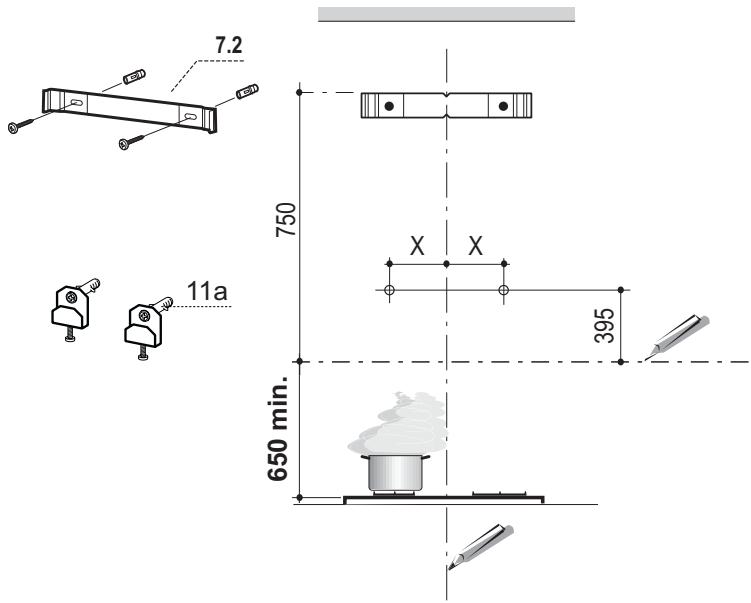

Perçage paroi et fixation brides

Hotte dimension	Quota X
60 cm	128 mm
90 cm	150 mm
120 cm	175 mm

Tracer sur la paroi:

• une ligne verticale allant jusqu'au plafond ou à la limite supérieure, au centre de la zone prévue pour le montage de la hotte;
• une ligne horizontale à 650 mm minimum au-dessus du plan de cuisson.
• Marquer comme indiqué, un point de référence à X mm (voir X sur dessin en annexe) de la ligne verticale de repère, et 395 mm au-dessus de la ligne horizontale de repère.
• Réglerez cette opération sur le côté opposé.
• Percer des trous de 12 mm. en correspondance des points marqués.
• Insérer les chevilles avec bride 11a dans les trous puis visser.
• Poser comme indiqué la bride 7.2 à 750 mm au-dessus de la ligne horizontale, en alignant son centre (découpes) sur la ligne verticale de repère.
• Marquer les centres des trous rainurés de la bride.
• Percer de 8 mm tous les points marqués.
• Insérer les chevilles 11 dans les trous.
• Fixer les brides en utilisant les vis 12a (4,2 x 44,4) fournies.

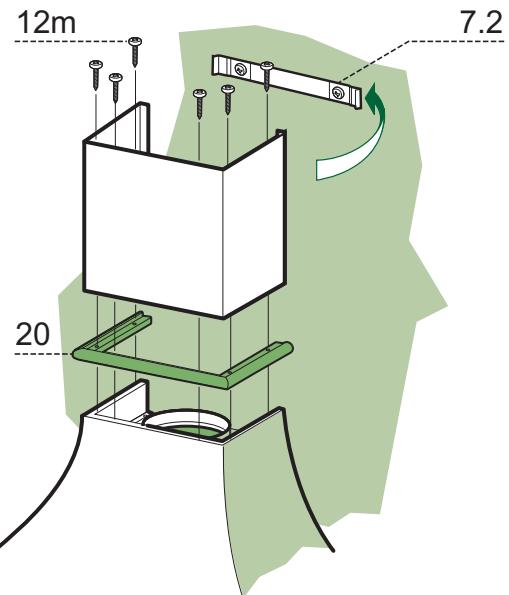

Montage cheminée

• Élargir légèrement les deux bords latéraux, et les accrocher derrière la bride 7.2 ; refermer jusqu'à la butée.
• Insérer le Profilé en bois 20 entre le Corps de la Hotte et la Cheminée.
• Fixer depuis le haut la partie inférieure de la Cheminée et la Baguette au Corps de la Hotte, au moyen de 6 Vis M2,9 x 18 fournies avec l'appareil.

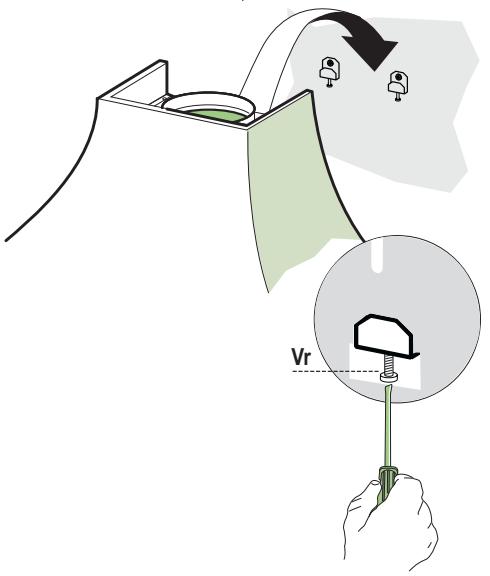

Montage corps hotte

• Régler les deux vis Vr, des brides 11a, en début de course.
• Accrocher le corps de la hotte aux 2 brides 11a.
• Enlever les filtres Anti-graisse, en intervenant sur les poignées spécialement prévues.
• Depuis l'intérieur du corps de la hotte, intervenir sur les vis VR pour niveler le corps de la hotte.

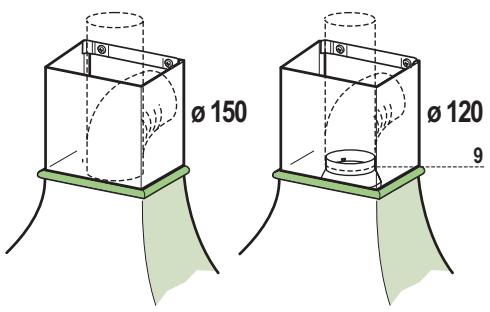

SORTIE air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120mm, au besoin de l'installateur.

• En cas de branchement avec un tube de 120 mm, insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

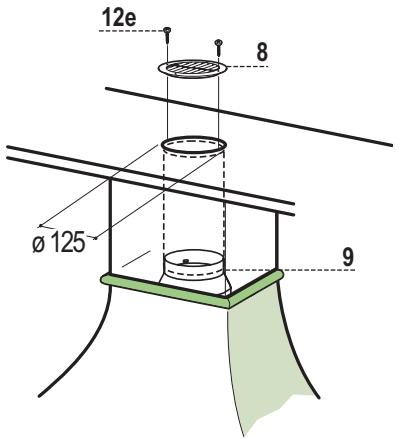

SORTIE Air version filtrante

• Percer un trou de 125 mm. sur l'éventuelle tablette qui se trouve au-dessus de la Hotte.
• Insérer le flasque de réduction 9 sur la sortie du corps de la hotte.
• Connecter le flasque au trou de sortie sur la tablette qui se trouve au-dessus de la hotte, au moyen d'un tuyau rigide ou flexible de 120 mm.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Fixer la grille orientée 8 sur la sortie de l'air recyclé à l'aide de 2 vis 12e (2,9 x 9,5) fournies avec l'appareil.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.

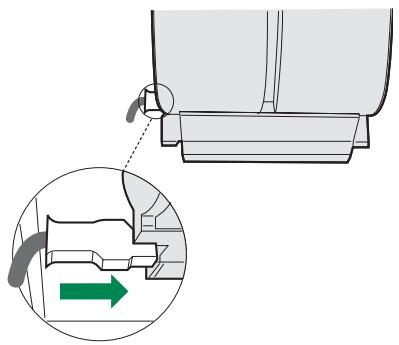

• Enlever les filtres à graisse (voir "Entretien") et s'assurer que le connecteur du câble d'alimentation soit bien branché dans la prise du diffuseur.

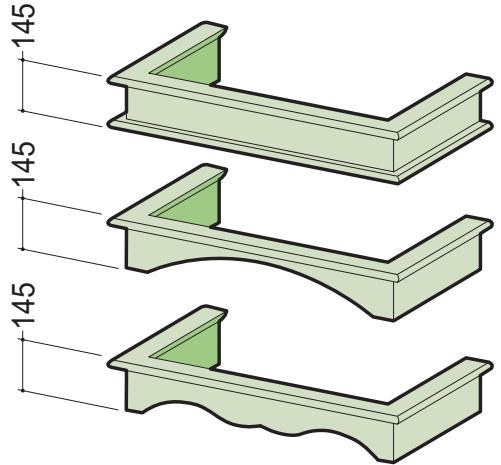

Montage du cadre de la tablette

• Poser le Cadre de la tablette 10 (si fournie) sur le rebord inférieur du Corps de la Hotte, en alignant les trous de fixation.
• Fixer depuis le bas à l'aide de 4 vis M5 (3,5 x 16) fournies avec l'appareil.

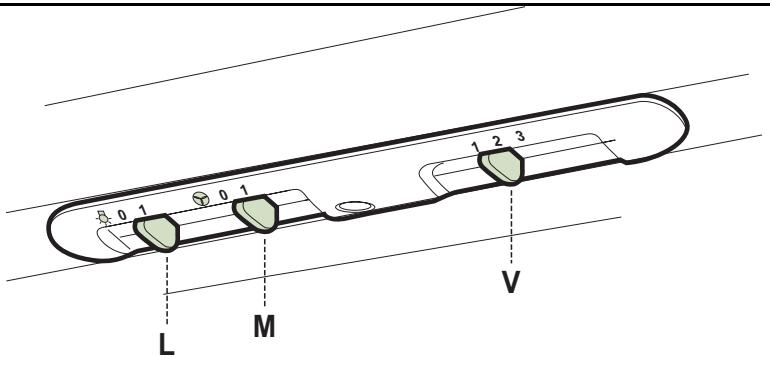

L Lumières Allume et éteint l'éclairage.

M Moteur Allume et éteint le moteur aspiration V Vitesse Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

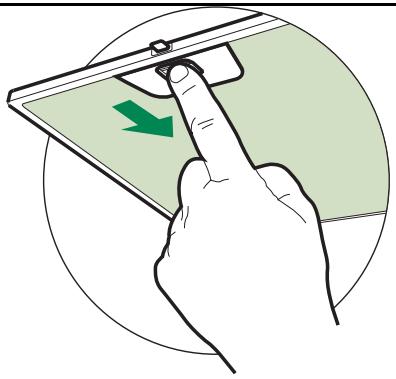

Nettoyage filtres anti-graisse metalliques autoporteurs

• Lavables au lave-vaisselle, ils doivent être lavés environ tous les 2 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.
• Retirer les filtres l'un après l'autre, en les poussant vers la partie arrière du groupe et en tirant simultanément vers le bas.
• Laver les filtres en évitant de les plier et les laisser sécher avant de les remonter.
• Remonter les filtres en veillant à ce que la poignée reste vers la partie visible externe

Filtre anti-odeur (version filtrante)

Ils ne sont pas lavables ni régénérables, il faut les remplacer au moins tous les 4 mois d'emploi ou plus fréquemment en cas d'emploi particulièrement intense.

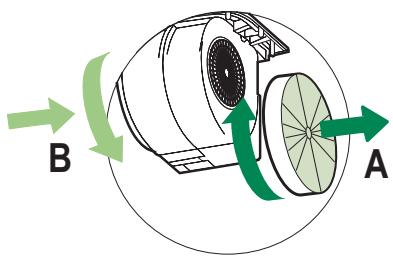

Reemplacement filtre au charbon ACTIF

• Retirer les filtres anti-graisse métalliques.
• Retirer les filtres anti-odeur au charbon actif saturés, comme indiqué (A).
• Monter les nouveaux filtres (B).
• Remonter les filtres anti-graisse métalliques.

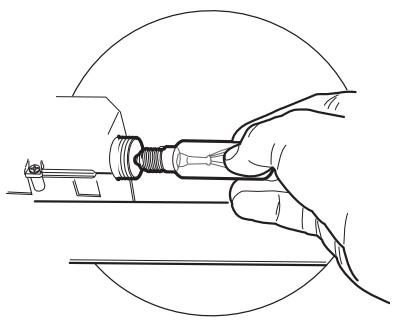

Lampes à incandescence de 40 w

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.

Montage

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage concerné, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, son service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.
