MANUALE UTENTE COUNTRY LONDRA FCL 602 FRANKE
Libretto di Istruzioni INDICE
CONSIGLI E SUGGERIMENTI 7 CARATTERISTICHE 8 INSTALLAZIONE 9 USO 12 MANUTENZIONE 13

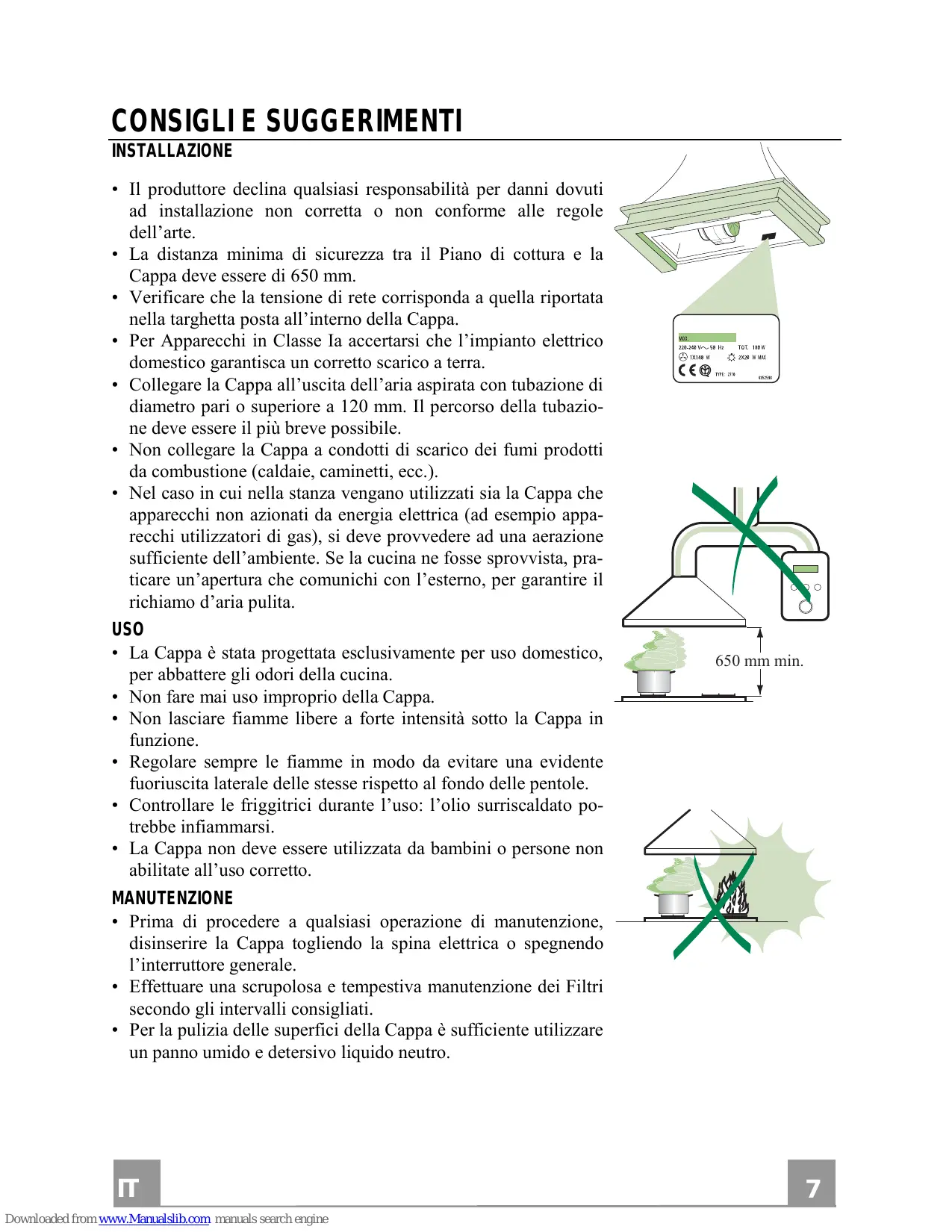

- Il produttore declina ogni responsabilità per danni dovuti a installazione non corretta o non conforme alle regole dell'arte.
- La distanza minima di sicurezza tra il piano di cottura e la cappa deve essere di 650 mm.
- Verificare che la tensione di rete corrisponda a quella riportata nella targhetta posta all'interno della cappa.
- Per apparecchi in Classe I, accertarsi che l'impianto elettrico domestico garantisca un corretto scarico a terra.
- Collegare la cappa all'uscita dell'aria aspirata con tubazione di diametro pari o superiore a 120 mm. Il percorso della tubazione deve essere il più breve possibile.
- Non collegare la cappa a condotti di scarico dei fumi prodotti da combustione (caldaie, caminetti, ecc.).
- Nel caso in cui nella stanza vengano utilizzati sia la cappa che apparecchi non azionati da energia elettrica (ad esempio apparecchi utilizzatori di gas), si deve provvedere a una aerazione sufficiente dell'ambiente. Se la cucina ne fosse sprovvista, praticare un'apertura che comunichi con l'esterno, per garantire il richiamo d'aria pulita.
USO
- La cappa è stata progettata esclusivamente per uso domestico, per abbattere gli odori della cucina.
- Non fare mai uso improprio della cappa.
- Non lasciare fiamme libere a forte intensità sotto la cappa in funzione.
- Regolare sempre le fiamme in modo da evitare un'evidente fuoriuscita laterale delle stesse rispetto al fondo delle pentole.
- Controllare le friggitrici durante l'uso: l'olio surriscaldato potrebbe infiammarsi.
- La Cappa non deve essere utilizzata da bambini o persone non abilitate all'uso corretto.
MANUTENZIONE
- Prima di procedere a qualsiasi operazione di manutenzione, disinserire la Cappa togliendo la spina elettrica o spegnendo l'interruttore generale.
- Effettuare una scrupolosa e tempestiva manutenzione dei Filtri secondo gli intervalli consigliati.
- Per la pulizia delle superfici della Cappa è sufficiente utilizzare un panno umido e detersivo liquido neutro.



Ingombro



Componenti
| Rif. | Q.tà | Componenti di Prodotto |
| 1 | 1 | Corpo Cappa completo di: Comandi, Luce, Gruppo Ventilatore, Filtri |
| 2 | 1 | Camino |
| 8 | 1 | Griglia direzionata Ø125 mm |
| 9 | 1 | Flangia di riduzione Ø 150-120 mm |
| 10 | 1 | Cornice Mensola (opzionale) |
| 20 | 1 | Profilin legno (opzionale) |
Rif. Q.ta Componenti di Installazione
| 7.2 | 1 | Staffa fissaggio camino |
| 11 | 2 | Tasselli |
| 11a | 2 | Tasselli SB 12/10 |
| 12a | 2 | Viti 4,2 x 44,4 |
| 12e | 2 | Viti 2,9 x 12,7 |
| 12m | 6 | Viti 2,9 x 18 |
| 12n | 7 | Viti 3,5 x 16 |
Q.tà Documentazione
1 Libretto Istruzioni


Foratura Parete e Fissaggio Staffe

| Dimensione cappa | Quota X |
| 60 cm | 128 mm |
| 90 cm | 150 mm |
| 120 cm | 175 mm |
Tracciare sulla Parete:
- una linea Verticale fino al soffitto o al limite superiore, al centro della zona prevista per il montaggio della Cappa;
- una linea Orizzontale a: 650mm min. sopra il Piano di Cottura;
- Segnare come indicato, un punto di riferimento a 395 mm sulla linea orizzontale di riferimento, e a X mm (dove X = vedi tabella sul disegno) sulla destra della linea verticale di riferimento. Ripetere questa operazione alla parte opposta, verificandone il livellamento.
- Forare Ø 12 mm i punti segnati.
- Inserire i tasselli con vite e staffa 11a nei fori, avvitare.
- Appoggiare come indicato la staffa 7.2 a 750 mm sulla linea orizzontale, allineando il suo centro (intagli) sulla linea verticale di riferimento.
- Segnare i centri dei fori della staffa.
- Forare Ø 8 mm i punti segnati.
- Inserire i tasselli 11 nei fori.
- Fissare la staffa, utilizzando le viti 12a (4,2 x 44,4) in dotazione.
Montaggio Camino
- Allargare leggermente le due falde laterali del camino, agganciarle dietro la staffa 7.2 e richiuderle fino a battuta.
- Inserire il profilo in legno 20 fra il corpo cappa e il camino.
- Fissare dall'alto la parte inferiore del camino e il profilo al corpo cappa con 6 viti 12m (2,9 x 18) in dotazione.

Montaggio Corpo Cappa
- Regolare le due viti Vr delle staffe 11a, ad inizio corsa.
- Agganciare il corpo cappa alle 2 staffe 11a.
- Togliere i filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
- Dall'interno del corpo cappa agire sulle viti Vr per livellare il corpo cappa.

Concessioni
USCITA ARIA VERSIONE ASPIRANTE
Per installazione in versione aspirante, collegare la cappa alla tubazione di uscita per mezzo di un tubo rigido o flessibile di diametro 150 o 120 mm, la cui scelta è lasciata all'installatore.
- Per collegamento con tubo ø120 mm, inserire la flangia di riduzione 9 sull'uscita del corpo cappa.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
- Togliere eventuali filtri antiodore al carbone attivo.

USCITA ARIA VERSIONE FILTRANTE
- Praticare un foro Ø 125 mm sull'eventuale mensola soprastante la cappa.
- Inserire la flangia di riduzione 9 sull'uscita del corpo cappa.
- Collegare la flangia al foro di uscita sulla mensola soprastante la cappa con un tubo rigido o flessibile di diametro 120 mm.
- Fissare il tubo con adeguate fascette stringitubo. Il materiale occorrente non è in dotazione.
- Fissare la griglia direzionata 8 sull'uscita con 2 viti 12e (2,9 x 9,5) in dotazione.
- Assicurarsi della presenza dei filtri antiodore al carbone attivo.

CONNESSIONE ELETTRICA
- Collegare la cappa all'alimentazione di rete interponendo un interruttore bipolare con apertura dei contatti di almeno 3 mm.
- Rimuovere i filtri antigrasso (vedi par. "Manutenzione") e assicurarsi che il connettore del cavo di alimentazione sia correttamente inserito nella presa dell'aspiratore.
Montaggio cornice mensola
- Appoggiare la cornice mensola 10 (opzionale) sopra il bordo inferiore del corpo cappa, allineando i fori di fissaggio.
- Fissare dal basso con 4 viti 12n (3,5x16) in dotazione.


L Luci: accende e spegne l'impianto di illuminazione. M Motore: accende e spegne il motore di aspirazione. V Velocità: determina la velocità di esercizio:
- Velocità minima, adatta a un ricambio d'aria continuo particolarmente silenzioso, in presenza di pochi vapori di cottura.
- Velocità media, adatta alla maggior parte delle condizioni d'uso, dato l'ottimo rapporto tra portata d'aria trattata e livello sonoro.
- Velocità massima, adatta a fronteggiare le massime emissioni di vapore di cottura, anche per tempi prolungati.
Filtri antigrasso
Pulizia filtri antigrasso metallici autopulenti
- Sono lavabili anche in lavastoviglie e necessitano di essere lavati ogni 2 mesi circa, o più frequentemente, per un uso particolarmente intenso.
- Togliere i filtri uno alla volta, spingendoli verso la parte posteriore del gruppo e tirando contemporaneamente verso il basso.
- Lavare i filtri evitando di piegarli e lasciarli asciugare prima di rimontarli.
- Rimontarli facendo attenzione a mantenere la maniglia verso la parte visibile esterna.

Filtri antidore al Carbone attivo (Versione Filtrante)
Il Filtro antidore al Carbone attivo non è lavabile e non è rigenerabile, va sostituito ogni 4 mesi circa di utilizzo o più frequentemente, per un uso particolarmente intenso.
SOSTITUZIONE
- Togliere i Filtri antigrasso.
- Rimuovere i Filtri antidore al Carbone attivo saturi, come indicato (A).
- Montare i nuovi Filtri, come indicato (B). Rimontare i Filtri antigrasso.

Illuminazione
SOSTITUZIONE LAMPADE
Lampade a incandescenza da 40 W
- Togliere i Filtri antigrasso metallici.
- Svitare le Lampade e sostituirle con nuove di uguali caratteristiche.
- Rimontare i Filtri antigrasso metallici.

INSTALLAZIONE
Il simbolo sul prodotto o sulla confezione indica che il prodotto non deve essere considerato come un normale rifiuto domestico, ma deve essere portato nel punto di raccolta appropriato per il riciclaggio di apparecchiature elettriche ed elettroniche. Provvedendo a smaltire questo prodotto in modo appropriato, si contribuisce a evitare potenziali conseguenze negative per l'ambiente e per la salute, che potrebbero derivare da uno smaltimento inadeguato del prodotto. Per informazioni più dettagliate sul riciclaggio di questo prodotto, contattare l'ufficio comunale, il servizio locale di smaltimento rifiuti o il negozio in cui è stato acquistato il prodotto.
