MODE D'EMPLOI CTL 26 E FESTOOL

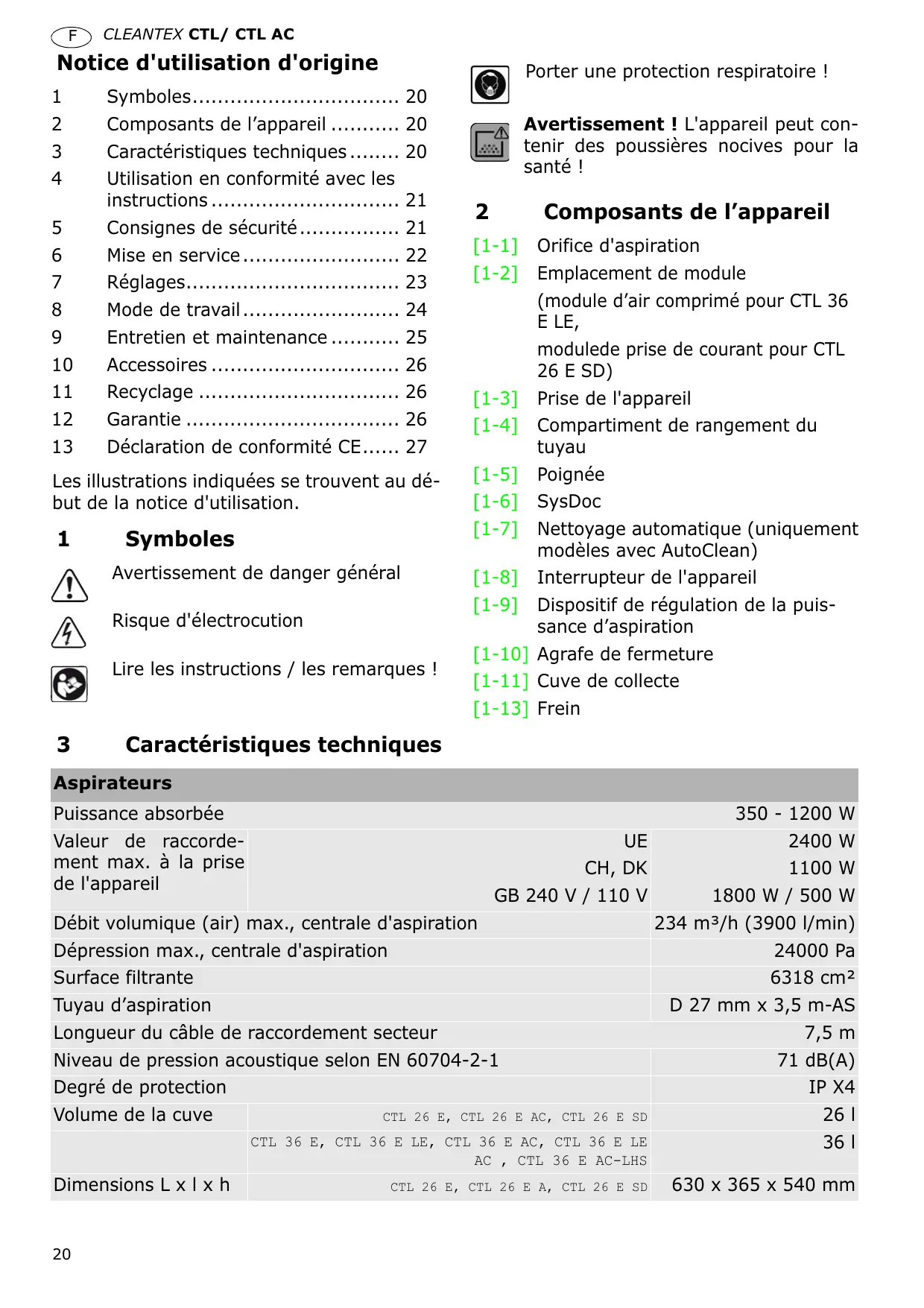

Notice d'utilisation d'origine 1 Symboles... 20 2 Composants de l'appareil 20 3 Caractéristiques techniques... 20 4 Utilisation en conformité avec les instructions... 5 Consignes de sécurité. 6 Mise en service 7 Réglages

Mode de travail. Entretien et maintenance 10 Accessoires 11 Recyclage …… . 12 Garantie Les illustrations indiquées se trouvent au dé- but de la notice d'utilisation. 1 Symboles À Avertissement de danger général À Risque d'électrocution Lire les instructions / les remarques ! 3 Caractéristiques techniques Aspirateurs Puissance absorbée Valeur de raccorde- ment max. à la prise de l'appareil Débit volumique (air) max., centrale d'aspiration Porter une protection respiratoire ! EAN tenir des poussières nocives pour la mA Avertissement ! L'appareil peut con- santé ! 2 Composants de l'appareil Orifice d'aspiration Emplacement de module (module d'air comprimé pour CTL 36 E LE, modulede prise de courant pour CTL 26 E SD) Prise de l'appareil Compartiment de rangement du tuyau Poignée SysDoc Nettoyage automatique (uniquement modèles avec AutoClean) Interrupteur de l'appareil Dispositif de régulation de la puis- sance d'aspiration [1-10] Agrafe de fermeture [1-11] Cuve de collecte [1-13] Frein

Poids CTL 26 E, CTL 26 E SD 13,9 kg CTL 36 E, CTL 36 E LE 14,4 kg CTL 26 E AC 14,7 kg CTL 36 E AC, CTL 36 E LE AC, CTL 36 E AC-LHS 15,2 kg 4 Utilisation en conformité avec les instructions Les aspirateurs mobiles sont appropriés de façon conforme aux prescriptions pour l'aspi- ration de poussières nocives avec des va- leurs de concentration maximales jusqu'à 1 mg/m3 correspondant à la catégorie pour poussières ‘L', conformément à CEI 60335-2-

L'aspirateur mobile est prévu de façon con- forme aux prescriptions pour l'aspiration d'eau. L'aspirateur mobile est approprié, conformé- ment à NE 60335-1 et NE 60335-2-69, pour des sollicitations élevées en utilisation indus- trielle. L'utilisateur est responsable des dom- A mages et accidents provoqués par une utilisation non conforme. 5 Consignes de sécurité À Avertissement ! Veuillez lire toutes les consignes de sécurité et instruc- tions. Le non-respect des consignes d'aver- tissement et des instructions peut occasion- ner un choc électrique, un incendie et/ou des blessures graves. Conservez toutes les consignes de sécu- rité et notices d'instructions pour une référence future. - Cet appareil n'est pas approprié pour une utilisation par des personnes (ÿ compris enfants) ayant des facultés physiques, sensorielles ou intellectuelles limitées ou par manque d'expérience et/ou manque de connaissances, à moins d'être sous la sur- veillance d'une personne responsable pour leur sécurité ou d'avoir eu de cette person- ne des instructions sur l'utilisation de l'ap- pareil. Les enfants devraient rester sous surveillance, afin de s'assurer qu'ils ne jouent pas avec l'appareil. L'ERACEIL

Avertissement : l'appareil peut contenir

des poussières nocives pour la santé. Le vi- dage ainsi que les travaux de maintenance, y compris le remplacement du filtre, doi- vent uniquement être effectués par un per- sonnel qualifié et autorisé portant un équipement de protection approprié. N'ex- ploitez pas l'appareil sans le système de fil- trage entièrement monté. Respectez impérativement les prescrip- tions de sécurité en vigueur dans votre pays ainsi que les consignes du fabricant du produit lors de la manipulation et l'éva- cuation de poussières nocives pour la san- té. En cas de fonctionnement en tant que dé- poussiéreur, lors de l'aspiration de poussiè- res dépassant les valeurs limites ou de quantités considérables de poussières de chêne ou de hêtre, une seule source de poussières (outil électrique ou outil pneu- matique) doit être aspirée. Risque d'explosion et d'incendie : ne pas aspirer d'étincelles où de poussières chaudes ; ne pas aspirer de poussières in- flammables ou explosibles (p. ex. magné- sium, aluminium, à l'exception du bois) ; ne pas aspirer de liquides inflammables et explosibles (p. ex. essence, diluants) ; ne pas aspirer de liquides / substances solides corrosives (p. ex. acides, lessives, sol- vants). Cet aspirateur est conçu pour l'as- piration de poussières de peintures. Exploiter l'appareil dans un local suffisam- ment ventilé (observer les prescriptions nationales en matière de protection au tra- vail). Ne pas endommager le câble de raccorde- ment secteur (p. ex. ne pas rouler sur le câble, ne pas l'arracher, .….). Le protéger

contre la chaleur, les huiles et les arêtes vi- ves. Ne pas tirer le connecteur de la prise de courant. - Contrôlez régulièrement le connecteur et le câble, et, en cas d'endommagement, faites les remplacer par un atelier de service après-vente agréé. Remplacer le câble de raccordement secteur uniquement par le type de câble indiqué dans la liste des piè- ces de rechange. - Ne pas exposer l'appareil à la pluie. - L'appareil doit uniquement être utilisé par des personnes formées pour son manie- ment et chargées de son utilisation. — Avant toute utilisation, toutes les informa- tions, instructions et formations sur l'utili- sation de l'appareil et sur les matières pour lesquelles il est utilisé ainsi que sur le com- portement sûr à adopter lors de l'évacua- tion du matériau aspiré doivent être fournies à l'opérateur. - Pour des raisons de sécurité, exploiter l'ap- pareil uniquement avec une prise de cou- rant reliée à la terre. - Utiliser la prise de courant sur l'appareil uniquement dans le but indiqué dans la no- tice d'utilisation. - Utiliser uniquement des accessoires d'ori- gine Festool. — En cas de non-utilisation, ainsi que lors des travaux de maintenance et de nettoyage, débrancher le connecteur de la prise de courant. - Ne pas soulever et transporter l'appareil par le biais de la poignée à l'aide d'un cro- chet de palan ou d'un engin de levage. 6 Mise en service Tension ou fréquence non admissible ! Risque d'accident » La tension et la fréquence d'alimentation électrique doivent être conformes aux in- dications de la plaque signalétique. » En Amérique du nord, utilisez uniquement les outils Festool fonctionnant sous une tension de 120 V/60 Hz.

6.1 Première mise en service

» Ouvrez les agrafes de fermeture [2-2] et retirez la partie supérieure de l'appareil [2-1]. » Retirez les accessoires de la cuve de col- lecte [2-3] et de l'emballage ! » Placez un sac filtre ou un sac d'élimination des déchets dans la cuve de collecte (voir chapitres 7.6 et 7.7). > Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]. » Montez l'enrouleur de câble sur la face ar- rière de l'aspirateur mobile (voir figure [3). » Raccordez le tuyau d'aspiration à l'appa- reil.

»> Branchez la fiche secteur dans une prise de courant dotée d'une terre. AVERTISSEMENT Risques de blessures dus à un démarra- ge incontrôlé des outils » Avant de commuter l'interrupteur en posi- tion "AUTO" ou "MAN", s'assurer que l'outil raccordé soit arrêté. L'interrupteur [1-8] sert à allumer et étein- dre l'appareil. Position d'interrupteur "O" La prise de l'appareil [1-3] est hors tension ; l'aspirateur mobile est désactivé. Position d'interrupteur "MAN" La prise de l'appareil [1-3] est sous tension ; l'aspirateur mobile démarre. Position d'interrupteur "AUTO" La prise de l'appareil [1-3] est sous tension ; l'aspirateur mobile démarre lors de la mise en marche de l'outil raccordé.

7.1 Raccordement d'un outil électri-

que Risques de blessures » Respectez les valeurs de raccordement maximales au niveau de la prise de l'appa- reil (voir chapitre "Caractéristiques techni- ques"). » Assurez-vous que l'outil électrique soit ar- rêté lors du branchement et du débran- chement. » Raccordez l'outil électrique sur la prise de l'appareil [1-3]. Grâce à l'intégration du module prises de courant (fourni avec CTL 26 E SD), vous pou- vez utiliser l'aspirateur mobile comme suit : - CTL 26 E SD E/A : module prises de cou- rant avec dispositif de mise en route auto- matique pour l'utilisation de deux outils électriques : p. ex. 2 meuleuses, 1 scie sauteuse + 1 meuleuse - CTL 26 E SD : module prises de courant avec alimentation électrique permanente pour l'utilisation en tant que câble prolon- gateur : p. ex. chargeur, lampe, etc. © La puissance totale prélevée ne doit pas dépasser la valeur indiquée, indépendam- ment du type de prise de courant.

7.2 Raccordement d'un outil pneu-

matique 7N AVERTISSEMENT Risques de blessures » Assurez-vous que l'outil pneumatique soit arrêté lors du branchement et du débran- chement. Avec le montage du module d'air comprimé [1-2] (496141 ; pour CTL 36 E LE, CTL 36 E LE AC contenu dans le volume de livraison), le dispositif d'enclenchement automatique de l'aspirateur mobile fonctionne également en relation avec des outils pneumatiques. Nous recommandons le montage supplé- mentaire de l'unité d'alimentation VE (495886). L'unité d'alimentation filtre et hui- le l'air comprimé, et permet de réguler la

CTL/ CTL AC CLEANTEX CD

pression d'air. Une pièce de raccordement (454757) est disponible pour le raccorde- ment d'outils pneumatiques Festool avec système IAS. Afin de garantir un fonctionnement irrépro- chable du dispositif d'enclenchement auto- matique, la pression de service de l'outil doit être de 6 bars.

7.3 Régulation de la force d'aspira-

tion La puissance d'aspiration peut être régulée par le biais du dispositif de régulation de la puissance d'aspiration [1-9]. Ceci permet une adaptation précise à différentes tâches d'aspiration.

7.4 Serrage du frein

Le déplacement involontaire de l'aspirateur mobile est empêché en rabattant le levier de frein [1-13]. Pour ce faire, soulever légère- ment l'aspirateur mobile à l'avant et presser le levier de frein vers le bas, jusqu'à ce qu'il s'enclenche. Pour desserrer le frein, pressez le levier [1-12].

7.5 Protection thermique

Afin de protéger l'appareil contre une sur- température, une protection thermique cou- pe l'aspirateur mobile avant d'atteindre une température critique. »> Mettre l'aspirateur mobile hors tension et le laisser refroidir pendant env. 5 minutes. © Si l'aspirateur mobile ne peut ensuite pas être remis en marche, veuillez consulter un atelier du service après-vente Festool.

7.6 Remplacement du sac filtre

Retrait du sac filtre [4] »> Ouvrez les agrafes de fermeture [2-2] et retirez la partie supérieure de l'appareil [2-1]. » Retirez le sac filtre. > Éliminez le sac filtre usagé conformément aux prescriptions légales. »> Nettoyez la cuve de collecte [2-3]. Insertion du sac filtre [5] > Insérez un nouveau sac filtre (FIS-CT 26/

36) (figure [5]). Important : Veillez à ce

que le verrou s'enclenche. > Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]. © Assurez-vous de ne pas coincer le sac fil- tre entre la partie supérieure et la partie inférieure.

7.7 Remplacement du sac d'élimina-

tion des déchets Retrait du sac d'élimination des déchets [6] »> Ouvrez les agrafes de fermeture [2-2] et retirez la partie supérieure de l'appareil [2-1]. »> Fermez le sac d'élimination des déchets. » Retirez le sac d'élimination des déchets. > Éliminez le sac d'élimination des déchets usagé conformément aux prescriptions légales. »> Nettoyez la cuve de collecte [2-3]. Insertion du sac d'élimination des dé- chets [7] »> Placez un nouveau sac d'élimination des déchets (ENS-CT26/36) dans les orifices du réservoir et verrouillez ce dernier. Important : les ouvertures latérales du sac d'élimination des déchets doivent être à l'intérieur de la cuve de collecte. Veillez à ce que le verrou s'enclenche. »> Placez le sac d'élimination des déchets sur les rebords du réservoir. Veillez à ce que les contacts [10-2] ne d î Ÿ soient pas couverts. > Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2]. 8 Mode de travail

Rangement du tuyau : après le travail, vous pouvez guider le tuyau d'aspiration à travers l'ouverture [8-3] et le déposer dans le compartiment de rangement du tuyau. Vous pouvez guider le câble d'alimentation à travers l'ouverture [8-2] et le déposer égale- ment dans le compartiment de rangement du tuyau. Insert Systainer SysDoc : un Systainer peut être fixé sur la surface de rangement au moyen des deux verrous [8-1].

8.2 AUTOCIean - Nettoyer le filtre

principal (uniquement modèles avec AutoClean) Pour garantir une haute dépression d'aspira- tion constante pour des poussières fines, il est possible de régler [1-7] en continu la fré- quence du nettoyage automatique à l'aide du

commutateur. Utilisez le nettoyage automa- tique uniquement en combinaison avec un sac d'élimination des déchets (conformé- ment à la catégorie de poussières 'L'). Pour l'aspiration de liquides ou l'utilisa- tion d'un sac filtre, placer le commuta- teur [1-7] en position O. » En cas de poussières importantes, placez le nettoyage automatique | 1-7] sur la va- leur maximale. Nettoyage manuel En cas de baisse de la dépression d'as- AC! piration, le nettoyage peut être dé- marré manuellement en tournant [1- 8] le commutateur sur le symbole AC d'un côté ou de l'autre du commutateur. En cas de fort encrassement du filtre principal, nous recommandons un net- toyage complet : » placez le dispositif de régulation de la puissance d'aspiration [1-9] sur la dé- pression d'aspiration maximale. »> Du plat de la main, fermez l'ouverture des buses ou du tuyau d'aspiration pendant 10 secondes. » Tournez le commutateur [1-8] sur le sym- bole AC. © En cas d'utilisation de l'obturateur CT-VS (N° de commande : 497926), le nettoya- ge complet est possible sans démontage de l'outil électrique raccordé. En cas d'utilisation intensive avec des pous- sières adhérentes, un nettoyage mécanique du filtre principal (par exemple par aspira- tion) peut s'avérer nécessaire. Utilisez lors une protection respiratoire !

8.3 Particularités CTL 36 E AC- LHS

Pour utiliser l'aspirateur en combinaison avec le PLANEX : »> Utilisez le tuyau d'aspiration D 36 mm x 3,5 m-AS fourni résistant aux plis. » Utilisez le manchon d'aspiration spécial fourni pour raccorder le PLANEX. » Placez l'obturateur fourni CT-VS entre l'ouverture d'aspiration [1-1] et le tuyau d'aspiration. »> Montez le porte-outil selon la notice de montage fournie.

»> Pour les travaux d'aspiration avec le PLA- NEX, utilisez exclusivement le sac d'élimi- nation des déchets pour une élimination sans poussière.

Poussières nocives pour la santé Lésions des voies respiratoires » Utilisez un sac filtre ou un sac d'élimina- tion des déchets lors de l'aspiration de substances dangereuses ! ATTENTION Respectez le point suivant lors de l'aspira- tion de poussières générées par des outils électriques en fonctionnement : Si l'air évacué est recyclé dans le local, un taux de renouvellement d'air L suffisant doit être présent dans le local. Afin de res- pecter les valeurs limites exigées, le débit volumique recyclé doit être au maximum de 50 % du débit volumique d'air frais (volume du local VR x taux de renouvellement de l'air Ly). Respectez en outre les prescriptions ré- gionales. Attention : un filtre principal humide se col- mate plus rapidement lorsque des matières sèches sont aspirées. C'est pourquoi le filtre principal devrait être séché ou remplacé par un filtre sec avant l'aspiration de poussières.

8.5 Aspiration de liquides

Avant d'aspirer des liquides, retirez le sac fil- tre ou le sac d'élimination des déchets (voir

chapitre 7.6). L'utilisation d'un filtre pour li-

quide spécial est recommandée. Lorsque la hauteur de remplissage maxima- le, l'aspiration est interrompue automatique- ment. ATTENTION Émergence de mousse et de liquides » Arrêtez immédiatement l'appareil et videz la cuve de collecte.

8.6 Système antistatique

Lors de l'aspiration, il en résulte des charges d'électricité statique par frottement dans le tuyau d'aspiration. Ces charges peuvent se manifester par des chocs électriques désa- gréables pour l'opérateur. Pour dériver ces

CTL/ CTL AC CLEANTEX CD

charges d'électricité statique, l'aspirateur mobile est équipé de série avec un système antistatique. A cet égard, il convient toute- fois d'utiliser le tuyau d'aspiration antistati- que fourni.

8.7 Après le travail

> Uniquement pour les modèles avec AutoClean : nettoyez le filtre principal automatiquement ou manuellement (voir

»> Arrêtez l'aspirateur mobile et débranchez la fiche secteur. »> Enroulez le câble d'alimentation secteur. »> Videz la cuve de collecte. »> Déposez l'aspirateur mobile dans un local sec et protégé contre tout utilisation non autorisée. 9 Entretien et maintenance Risques de blessures, choc électrique » Avant tout travail de maintenance ou d'en- tretien, retirez toujours la fiche secteur de la prise de courant ! » Toute opération de réparation ou d'entre- tien nécessitant l'ouverture du boîtier mo- teur ne peut être entreprise que par un atelier de service après-vente agréé. Les dispositifs de protection et les compo- sants endommagés doivent être réparés ou remplacés dans les règles de l'art par un ate- lier spécialisé agréé, dans la mesure où cela n'est pas spécifié différemment dans la noti- ce d'utilisation. Observez les consignes suivantes : — Un contrôle technique doit être effectué au moins une fois par an par le fabricant ou une personne instruite (endommagement du filtre, étanchéité de l'appareil et fonc- tionnement des dispositifs de contrôle, etc.). — Lors de l'exécution des travaux de mainte- nance et de réparation, tous les objets contaminés qui ne peuvent pas être net- toyés de façon satisfaisante doivent être éliminés. De tels objets doivent être élimi- nés dans des sachets imperméables, en accord avec les prescriptions en vigueur pour l'élimination de tels déchets.

CFD CLEANTEX CTL/ CTL AC

9.1 Remplacement du filtre principal

NOTA Endommagement du moteur »> N'aspirez jamais alors que le filtre princi- pal n'est pas monté : risque d'endomma- gement du moteur. »> Ouvrez les agrafes de fermeture [2-2] et retirez la partie supérieure de l'appareil [2-1]. »> Tournez la partie supérieure de l'appareil de manière à ce que le filtre principal soit dirigé vers le haut (figure[9]). > Relevez la poignée [9-1] et retirez le sup- port[9-2]. » Retirez le filtre principal usagé [9-3] et remplacez-le par un neuf. > Éliminez le filtre principal usagé confor- mément aux prescriptions légales. »> Placez le support [9-2] et abaissez la poi- gnée [9-1] jusqu'à ce qu'elle s'encliquet- te. > Remontez la partie supérieure [2-1] et fermez les agrafes de fermeture [2-2].

9.2 Vidage de la cuve de collecte

Après avoir retiré la partie supérieure, la cuve de collecte [2-3] peut être vidée. »> Après l'aspiration de liquides, nettoyez ré- gulièrement les capteurs de niveau [10-1] à l'aide d'un chiffon doux et examinez leur état. 10 Accessoires Utilisez uniquement les accessoires Festool et consommables Festool d'origine prévus pour cette machine, car ces composants sys- tèmes sont parfaitement adaptés les uns par rapport aux autres. Si vous utilisez des ac- cessoires et consommables d'autres mar- ques, la qualité du résultat peut être dégra- dée et les recours en garantie peuvent être soumis à des restrictions. L'usure de la ma- chine ou votre charge personnelle peuvent augmenter selon chaque application. Pour cette raison, protégez-vous, votre machine et vos droits à la garantie en utilisant exclu- sivement des accessoires Festool et des consommables Festool d'origine !

Vous trouverez les références de commande des accessoires et des filtres dans votre ca- talogue Festool ou sur le site Internet "www.festool.com".

Les modules suivants sont disponibles dans la gamme d'accessoires de l'aspirateur et peuvent être montés [1-2] sur la fiche modu- laire par un atelier de service après-vente agréé : - module pneumatique, — module de prise de courant avec alimenta- tion électrique permanente, - module de prise de courant avec dispositif d'enclenchement automatique (pas pour variante GB 110 V), — module pour satellite d'alimentation (EAA), pour l'utilisation du dispositif d'enclenche- ment automatique sur le satellite EAA. Vous trouverez des informations complé- mentaires concernant les modules sur le site Internet "www.festool.com". 11 Recyclage Ne jetez pas les outils électriques avec les ordures ménagères! Eliminez les appa- reils, les accessoires et les emballages de fa- çon compatible avec l'environnement. Res- pectez en cela les dispositions nationales en vigueur . 12 Garantie Nous accordons pour nos appareils une ga- rantie pour tout défaut de matière et vice de fabrication conformément aux spécifications légales de chaque pays considéré, toutefois pour un minimum de 12 mois. A l'intérieur des états de l'Union Européenne, la durée de la garantie est de 24 mois (justificatif par la facture ou le bordereau de livraison). Les dommages provenant en particulier de l'usu- re naturelle, d'une surcharge, d'une manipu- lation non conforme ou imputables à l'utilisa- teur ou à une utilisation contraire à la notice d'utilisation, ou connus au moment de l'achat, sont exclus de la garantie. Sont éga- lement exclus les dommages résultant de l'utilisation d'accessoires et de consomma- bles (plateau de ponçage par exemple) qui ne sont pas des pièces d'origine Festool. Les réclamations ne peuvent être acceptées que si l'appareil est renvoyé, sans être dé- sassemblé, au fournisseur ou à un service après-vente Festool agréé. Conservez bien la

notice d'utilisation, les consignes de sécurité, la nomenclature des pièces de rechange et l'attestation d'achat. Pour le reste, les condi- tions de garantie en vigueur du fabricant sont applicables. Remarque Nous nous réservons le droit de modifier les caractéristiques techniques mentionnées en raison de nos travaux continus de recherche et de développement. 13 Déclaration de conformité

Aspirateur mobile CTL26E N° de série 495851, 495853, 495854,

Année du marquage CE :

Nous déclarons sous notre seule responsabi- lité, que ce produit est conforme aux directi- ves et normes suivantes : 2006/42/CE, 2004/108/CE, EN 60335-1, EN 60335-2-69, EN 55014-1, EN 55014-2, EN 61000-3-2, EN 61000-3-3. Festool GmbH Wertstr. 20, D-73240 Wendlingen fre: Ch. d£ Lostoss! nc Dr. Johannes Steimel Directeur recherche, développement, docu- mentation technique

REACh pour les produits Festool, leurs accessoires et les consommables : REACh est le nom de la directive sur les pro- duits chimiques applicable à l'ensemble de l'Europe depuis 2007. En notre qualité d'« utilisateur en aval », en l'occurrence de fabricant de produits, nous sommes tenus à un devoir d'information vis-à-vis de notre clientèle. Afin de vous tenir systématique- ment informés des dernières nouveautés ainsi que des substances susceptibles de fi- gurer sur la liste des candidats et rentrant dans la composition de nos produits, nous avons créé le site Internet suivant : www.festool.com/reach
