MODE D'EMPLOI VC 5300 KARCHER

Lisez attentivement ce mode d'emploi avant la première utilisation de l'appareil et respectez les conseils y figurant. Conservez ce mode d'emploi pour une utilisation ultérieure ou un éventuel repreneur de votre matériel.

Utilisation conforme

Cet aspirateur a été conçu pour un usage ménager privé et non pour un emploi industriel.

Le fabricant décline tout responsabilité en cas de dommages issus d'une utilisation non conforme ou incorrecte de l'appareil.

N'utiliser l'aspirateur qu'en association avec :

■ des sacs filtrants originaux ;
■ des pièces de rechange, accessoires ou accessoires spéciaux originaux.

L'aspirateur ne convient pas pour :

■ aspirer des personnes ou des animaux ;
■ l'aspiration de :

petits organismes (par ex. des mouches, des araignées, etc.) ;

substances toxiques, objets à bords tranchants et matières chaudes ou incandescentes ; substances humides ou liquides; substances ou gaz hautement inflammables ou explosifs.

Protection de l'environnement

Les matériaux constitutifs de l'emballage sont recyclables. Ne pas jeter les emballages dans les ordures ménagères, mais les remettre à un système de recyclage.

Les appareils usés contiennent des matériaux précieux recyclables lesquels doivent être apportés à un système de recyclage. Pour cette raison, utilisez des systèmes de collecte adéquats afin d'éliminer les appareils usés.

Elimination du filtre et du sac du filtre

Le filtre et le sac du filtre sont fabriqués en matériaux recyclables.

S'ils ne contiennent aucune substance aspirée dont l'élimination est interdite dans les déchets ménagers, vous pouvez les jeter dans les déchets ordinaires.

Consignes de sécurité

Se conformer impérativement à la plaque signalétique pour le branchement et la mise en service de l'appareil.
■ Ne jamais aspirer en l'absence de sac filtrant.
L'appareil risquerait d'être endommagé.
■ Ne permettre l'utilisation de l'appareil aux enfants que sous surveillance.
■ Eviter d'approcher le suceur et le tuyau d'aspiration à proximité du visage. Risque de blessure !
■ Ne pas utiliser le câble d'alimentation pour soulever / transporter l'appareil.
En cas de service, dérouler intégralement le câble d'alimentation.
■ Pour débrancher l'appareil, tirer au niveau de la fiche secteur et non sur le câble d'alimentation.

■ Ne pas faire passer le câble d'alimentation sur des arêtes vives et ne pas le coincer.
■ Avant d'effectuer tout type de travaux sur l'appareil, débrancher la fiche secteur.
Afin d'éviter tout endommagement, seul le service après-vente agréé est habilité à effectuer des réparations ou à remplacer des pièces sur l'appareil.
■ Conserver l'appareil à l'abris des intempéries, de l'humidité et des sources de chaleur.
■ Eteindre l'appareil lorsque l'aspiration n'est pas active.
■ Condamner immédiatement l'utilisation d'un appareil qui n'est plus en état de marche avant de le mettre au rebut en respectant les prescriptions.

Utilisation

Attention ! Si le fusible réseau se déclenche lors de la mise sous tension de l'appareil; il est possible qu'un autre appareil électrique soit branché sur le même circuit électrique et qu'il ait été mis en service. Dans ce cas, régler le niveau de puissance minimal sur l'aspirateur avant de le mettre en marche. Par la suite, il est possible de sélectionner un niveau de puissance plus élevé. Protection par fusible réseau, voir chapitre "Caractéristiques techniques".

Description de l'appareil

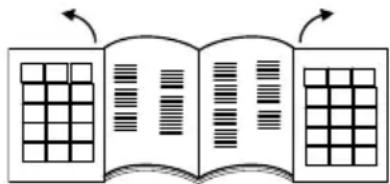

Déplier les pages d'illustration !

1 Câble d'alimentation avec fiche secteur

2 Flexible d'aspiration

3 Poignée

4 Tuyau télescopique

5 Réglage du tuyau télescopique

6 Porte-accessoires pour suceur combiné

7 Suceur combiné

8 Témoin de remplacement du filtre

9 Sac filtrant

10 Capot

11 Filtre HEPA / Microfiltre à charbon actif *

12 Poignée de transport

13 Auxiliaire de rangement

14 Auxiliaire de stationnement

15 Touche Marche / Arrêt avec régulateur de puissance d'aspiration

16 Buse pour sol ComfoGlide

17 Filtre de refoulement

18 Suceur turbo pour sols (uniquement dans le volume de livraison VC 5300, la description pour cela, vous la trouvez dans le chapitre "Accessoire spécial Pos. A")

* en fonction de l'équipement

Mise en service

Figure 1

→ Enclencher les raccords du flexible d'aspiration dans les orifices d'aspiration.

Figure 2

→ Pour le démontage, presser les deux crans d'arrêt et retirer le flexible.

Figure 3

→ Connecter la poignée au tuyau d'aspiration.

Figure 4

→ Connecter le suceur pour sols au tuyau d'aspiration.

Figure 5

→ Actionner le dispositif de réglage et positionner le flexible télescopique à la longueur souhaitée.

Figure 6

→ Pousser le porte-accessoires sur le suceur combiné et appuyer sur le flexible d'aspiration télescopique.

Figure 7

→ Maintenir le câble d'alimentation au niveau de la fiche secteur et tirer. Brancher la fiche secteur dans une prise de courant.

Figure 8

→ Activer / désactiver l'appareil.

Figure 9

→ La touche Marche / Arrêt permet le réglage électronique de la puissance d'aspiration :

- Tourner vers MAX, puissance d'aspiration élevée

- Tourner vers MIN, puissance d'aspiration faible

Aspiration avec accessoires\*

* en fonction de l'équipement

Suceur ComfoGlide

Figure 10a

→ Tapis et moquettes :

Sélectionner la position du commutateur comme suit :

Figure 10b

→ Sols durs :

Sélectionner la position du commutateur comme suit :

Suceur turbo

Figure 11

→ Tapis et moquettes rases :

Bouton rotatif positionné sur le symbole =

→ Tapis et moquettes épaisses :

Bouton rotatif positionné sur le symbole =

Suceur combiné

Figure 12

→ Pour aspirer les rainures ou les coins ainsi que les meubles avec revêtement textile, les rideaux, etc....

Figure 13

En cas de brève interruption de l'aspiration, utiliser le support de stationnement situé sur la face arrière de l'appareil en y accrochant le suceur.

Figure 14

→ Lors de l'aspiration, par exemple dans des escaliers, la poignée de transport permet de soutenir l'appareil.

Fin de l'utilisation

→ Eteindre l'appareil et retirer la fiche du secteur.

Figure 15

→ Tirer brièvement le câble d'alimentation et le relâcher. Il s'enroule automatiquement dans l'appareil.

Figure 16

Pour ranger / transporter l'appareil, utiliser l'auxiliaire de rangement situé sur la face inférieure de l'appareil en y accrochant le suceur pour sols.

Entretien, maintenance

⚠ Risque de blessures

Eteindre l'appareil et débrancher la fiche secteur avant d'effectuer des travaux de maintenance et de réparation.

Nettoyage de l'appareil

Attention

N'utiliser aucun produit moussant, pour vitres ou multi-usage ! Ne jamais plonger l'appareil dans l'eau.

→ Entretenir l'appareil et les accessoires plastique au moyen d'un nettoyant plastique disponible dans le commerce.
→ Nettoyer le compartiment à poussière à l'aide d'un chiffon sec / d'un plumeau.

Remplacement du filtre

Remarque : Pour pouvoir lire l'affichage du changement de filtre, séparer le tuyau d'aspiration à télescope de la poignée.

Figure 17

→ Lorsque le témoin de remplacement du filtre, situé sur le capot, s'allume en permanence en rouge, changer le filtre.

Figure 18

→ Actionner le levier de verrouillage et ouvrir le couvercle.

Figure 19a

→ Fermer le sac filtrant au moyen de la languette prévue à cet effet, l'extraire et le mettre au rebut.

Figure 19b

→ Insérer le nouveau sac filtrant dans le support jusqu'en butée.

⚠ Attention

Le capot ne peut être refermé que si un sac filtrant est installé dans l'appareil. Après aspiration de fines particules de poussière (ex : plâtre, ciment, etc.), nettoyer le filtre de refoulement et, si nécessaire, remplacer du filtre HEPA / microfiltre à charbon actif.

Remplacement du filtre HEPA / microfiltre à charbon actif

Filtre HEPA / Microfiltre à charbon actif : remplacer une fois par an.

Figure 20

→ Ouvrir le capot.
→ Démonter le filtre HEPA / microfiltre à charbon actif.
→ Insérer et enclencher le nouveau filtre HEPA / microfiltre à charbon actif.
→ Fermer le couvercle.

Nettoyage du filtre de refoulement

Nettoyer le filtre de refoulement à intervalles réguliers !

Figure 21

→ Ouvrir le capot.

→ Appuyez sur l'insert dans le sens de la flèche et l'extraire.

Figure 22

→ Extraire le filtre de refoulement de l'insert et le nettoyer.
→ En cas d'encrassement tenace, laver le filtre de refoulement puis le laisser sécher au moins 24 heures.
→ Une fois nettoyé, replacer le filtre de refoulement.

Figure 23

→ Insérer et enclencher l'insert sous les deux nervures de fixation.

Nettoyage du suceur ComfoGlide

Nettoyer le suceur ComfoGlide à inervalles réguliers !

→ Démonter le suceur du tuyau d'aspiration.

Figure 24

Nettoyer la roulette pivotante arrière : Le mieux est de démonter la roulette. Pour ce faire, dévisser l'axe et le démonter. Ainsi, il est très facile d'éliminer les peluches, les cheveux et autres saletés. Remonter la roulette pivotante.

Nettoyage d'accessoires

Figure 25

Pour procéder au nettoyage, ou en cas d'obstruction, il est possible de démonter la poignée et le flexible d'aspiration. Pour ce faire, appuyer sur les deux éléments de verrouillage et tirer pour déboîter la poignée et le flexible.
→ Enclencher la poignée et le flexible d'aspiration.

Consignes générales

Garantie

Dans chaque pays, les conditions de garantie en vigueur sont celles publiées par notre société de distribution responsable. Nous éliminons gratuitement d'éventuelles pannes sur l'appareil au cours de la durée de la

garantie, dans la mesure où une erreur de matériau ou de fabrication en sont la cause. En cas de recours en garantie, il faut s'adresser avec le bon d'achat au revendeur respectif ou au prochain service après-vente.

(Adresse au dos)

Service après-vente

Notre succursale Kärcher se tient à votre entière disposition pour d'éventuelles questions ou problèmes. L'adresse figure au dos.

Commande de pièces détachées et d'accessoires spécifiques

Une sélection des pièces de rechange utilisées le plus se trouve à la fin du mode d'emploi.

Vous obtiendrez des pièces détachées et des accessoires chez votre revendeur ou auprès d'une filiale Kärcher.

(Adresse au dos)

Caractéristiques techniques

		VC5200	VC5300
Tension V 220-240	230-2	40
Type de courant Hz	50/60
Protection par fusible, min.	A	16
Puissance P_nom	W 16	00 1800
Puissance P_max	W 18	00 2000
Poids (sans accessoire)	kg 4,5
Rayon d'action m 8
Dimensions	mm	390x310x260
Largeur nominale,accessoires	mm	35

Sous réserve de modifications techniques !

Accessoires en option

Figure A - H

A Suceur turbo pour sols

(n° de réf 4.130-177)

Brossage et aspiration en une seule phase de travail.

Particulièrement adapté pour aspirer les poils d'animaux et nettoyer les moquettes épaisses. Le rouleau de brosse est entraîné par de l'air pulsé.

Aucun raccord électrique n'est nécessaire.

B Suceur turbo pour revêtement textile

(n° de réf 2.903-001)

Brossage et aspiration en une seule phase de travail pour les meubles dotés de revêtement textile, les matelas, les sièges auto, etc.

Particulièrement adapté pour l'aspiration de poils d'animaux. Le rouleau de brosse est entraîné par de l'air pulsé.

Aucun raccord électrique n'est nécessaire.

C Suceur pour parquet

(n° de réf 4.130-172)

Pour aspirer les surfaces lisses délicates (parquet, carrelages, terre cuite, etc.)

D Suceur pour matelas

(n° de réf 6.906-755)

Pour aspirer les matelas et revêtements textiles.

E Sac filtrant

(n° de réf 6.414-824)

Contenu : 5 filtres avec fermeture

F Sac filtrant textile (filtre permanent)

(n° de réf 6.414-825)

Filtre réutilisable avec fermeture velcro

G Filtre HEPA

(n° de réf 6.414-823)

Filtre supplémentaire permettant d'obtenir un air refoulé pur. Recommandé pour les personnes souffrant d'allergies.

H Microfiltre à charbon actif

(n° de réf 6.414-826)

Filtre neutraliseur d'odeurs
