BRUGSANVISNING VC 5300 KARCHER

Læs denne brugsanvisning før første gangs brug af apparatet og følg anvisningerne.

Gem brugsanvisningen til senere brug eller til senere ejere.

Bestemmelsesmæssig anvendelse

Denne støvsuger er beregnet til privat brug i huset og ikke til industrielle formål.

Producenten garanterer ikke for eventuelle skader som blev forårsaget af ikke bestemmelsesmæssigt brug eller ukorrekt betjening af apparatet.

Brug støvsugeren kun med:

■ Originale filterposer.
■ Original reservedele, tilbehør eller ekstra tilbehør.

Sundhedsfarlige, varme eller glødende stoffer eller stoffer med skarpe kanter.

Våde stoffer eller væsker.

Stoffer eller gas som er let antændelige eller eksplosivt.

Miljøbeskyttelse

Emballagen kan genbruges. Smid ikke emballagen ud sammen med det delige husholdningsaffald, men aflever genbrug.

Udtjente apparater indeholder værdifulde materialer, der kan og bør afleveres til genbrug. Aflever derfor udtjente apparater på en genbrugsstation eller lignende.

Filter og filterpose er produceret af miljøvenligt materiale.

Såfremt de ikke har indsugede stoffer, som ikke er forbudt som husholdningsaffald, kan de bortskaffes med den normale affald.

Sikkerhedsanvisninger

■ Apparatet må kun tilsluttes og ibrugtages ifølge typeskiltet.
■ Støvsug aldrig uden filterpose. Apparatet kan blive beskadiget.
■ Børn må kun bruge apparatet under opsyn.
■ Undgå støvsugning med mundstykke og sugerør nær til hovedet. Der er fare for personskader!
■ Tillsutningskablet må ikke bruges til at bære/transportere apparatet.
■ Træk tilslutningskablet helt ud under su-gedriften.
■ Træk i stikken og ikke i ledningen for at fjerne apparatet fra strømforsyningen.
■ Træk tilslutningskablet ikke over skarpe kanter og sørg for at kablet ikke klemmes ind.
■ Træk netstikket inden der arbejdes på apparatet.

For at undgå truende farer, må reparationer og udskiftning af reservedele på apparatet kun gennemføres af en godkendt kundeservice.
■ Beskyt apparatet imod vejr, fugtighed og varmekilder.
■ Sluk for apparatet, när der ikke suges.
■ Udtjent apparat skal omgående gøres ubrugeligt, derefter skal apparatet bortskaffes miljørigtigt.

Betjening

Bemærk! Hvis netsikrigen udløses ved tænding af apparatet, kan årsagen herfor være at andre el-apparater samtidig er tilsluttet til den samme strømkreds og bruges på samme tidspunkt. Indstil i et sådant tilfælde det laveste præstationsniveau på apparatet inden du tænder for apparatet. Derefter kan du vælge et højere præstationsniveau. Netsikring se kapitel "Tekniske data".

Beskrivelse af apparat

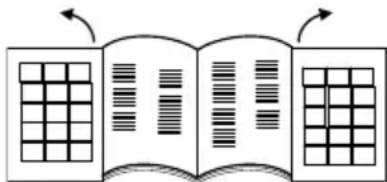

Fold venligst siderne med figurerne ud!

1 Nettilslutningskabel med stik

2 Sugeslange

3 Håndtag

4 Teleskopsugerør

5 Omstilling teleskopsugerør

6 Tilbehørsbærer til kombidysen

7 Kombidyse

8 Filterskiftindikator

9 Filterpose

10 Dæksel

11 HEPA-filter / Mikrofilter med aktivt kul

12 Bæregreb

13 Depothjælp

14 Parkeingsholder

15 Tænd/sluktast med elektronisk sugekraftregulator

16 Gulvmundstykke

17 Udblæsningsfilter

18 Turbodyse til gulve (kun i leveringsomfang VC 5300, beskrivelsen hertil finder De i kapitel »Ekstratilbehør pos. A«)

* afhængig af udstyret

Ibrugtagning

Figur 1

→ Sugeslangens studs skal gå i hak i sugeåbningen.

Figur 2

→ Tryk begge låsekærve sammen til at fjerne sugeslangen og træk slangen af.

Figur 3

→ Sætte håndtaget og teleskopsugeslangen sammen.

Figur 4

→ Sætte gulvmundstykket og teleskopsugeslangen sammen.

Figur 5

→ Betjen omstilleren og indstil teleskopsugerøret til den ønskede længde.

Figur 6

→ Skun tilbehørsbæreren på kombidysen og tryk den på teleskopsugerøret.

Figur 7

→ Hold tilslutningskablet fat i stikken og træk det ud. Sæt netstikket i en stikdåse.

Figur 8

→ Tænde/slukke for apparatet.

Figur 9

→ Den elektroniske indstilling af sugekraften gennemføres på tænd/sluktasten.

- Dreje til MAX, stor sugekraft

* afhængig af udstyret

ComfoGlide mundstykke

Figur 10a

→ Tæpper og væg til væg-tæpper: Vælg omstillerens position som følgen- de:

Figur 10b

→ Hårde gulve:

Vælg omstillerens position som følgen- de:

Turbodyse

Figur 11

→ Tæpper og væg til væg-tæpper lav luv:

→ Tæpper og væg til væg- tæpper høj luv:

→ Til sugning af fuger og hjørner, hhv. polstrede møbler, gardiner, osv.

Figur 13

→ Brug parkeringsholderen på apparatets bagside ved korte arbejdspauser, hæng hertil gulvmundstykket i.

Figur 14

→ Ved støvsugning af f.eks.tæpper kan apparatet holdes fast på håndtaget.

After brug

→ Sluk for apparatet, og træk netstikket ud.

Figur 15

→ Træk kort i nettislutningen og giv så slip, kablet spoler sig automatisk ind i apparatet.

Figur 16

→ For at stille apparatet til side eller transportere det bruges depothjælpen på apparatets underside, hæng hertil gulvmundstykket i.

Pleje, vedligeholdelse

⚠ Risiko for tilskadekomst!

Sluk for højtryksrenseren og træk altid netstikket ud før pleje- og vedligeholdelsearbejde.

Rengøring af apparatet

OBS

Undlad at bruge skuremidler, glas- eller universalrengøringsmiddel! Nedsænk aldrig apparatet i vand.

→ Apparat og tilbehørsdele af plast skal rengøres med et almindeligt plastrengøringsmiddel.

Bemærk: Fjern teleskopsugerøret fra håndtaget for at aflæse filterskiftindikatoren.

Figur 17

→ Hvis filterskiftindikatoren i dækslet er helt rød, udskift venligst filterposen.

Figur 18

→ Betjen låsearmen og åbn dækslet.

Figur 19a

→ Lås filterposen med låseflappen, filterposen tages ud og bortskaffes.

Figut 19b

→ Skub en ny filterpose ind i holderen til anslaget.

△OBS

Dækslet kan kun låses med ilagt filterpose. Rens, hhv. udskift udblæsningsfilteret efter opsugning af fine støvpartikler (som f.eks. gips, cement, osv.), udskift evt. HEPA-filterret/ Mikrofilter med aktivt kul.

Udskifte HEPA-filter / Mikrofilter med aktivt kul

HEPA-filter / Mikrofilter med aktivt kul udskift 1x om året.

Figur 20

→ Åbn dækslet.
→ Træk HEPA-filter / Mikrofilter med aktivt kul ud.
→ Isæt ny HEPA-filter/ Mikrofilter med aktivt kul og lad det gå i hak.
→ Luk dækslet.

Rens udblæsningsfilteret

Rens udblæsningsfilteret i regelmæssige afstande!

Figur 21

→ Åbn dækslet.

→ Tryk indsatsen i pilens retning og tag den ud.

Figur 22

→ Tag udblæsningsfilteret ud af indsatsen og rens det.
→ Vask udblsæningsfilteret hvis det er stærkt tilsmudset, derefter skal det mindst tørre i 24 timer.
→ Sæt det rensede filter ind igen.

Figur 23

→ Skub indsatsen ind under holderibbene ne på siden og lad den gå i hak.

Rense ComfoGlide dysen

Rens ComfoGlide dysen i regelmæssige afstande!

→ Rens den bageste styringsrulle: Helst med fjernet rulle. Skru hertil akslen op og træk den ud. Støvfnug, hår osv. kan nu nemt fjernes. Monter styringsrullen igen.

Rense tilbehør

Figur 25

→ Håndtag og sugeslange kan adskilles til rensning eller hvis de er tilstoppet. Tryk hertil 2 låseanåbningordninger og træk håndtaget og sugeslangen fra hinanden.
→ Til forbindelse, sæt håndtaget og sugeslangen sammen og lad dem gå i hak.

Generelle henvisninger

Garanti

I de enkelte land gælder de garantibetingelser, som er udgivet af vores respektive ansvarlige forhandlere. Inden for garantifristen afhjælper vi gratis eventuelle fejl på Deres maskine, såfremt disse er forårsaget af materiale- eller produktionsfejl. Hvis De vil gøre Deres garanti gældende, bedes De henvende Dem til Deres forhandler eller nærmeste autoriserede kundeservice medbringende kvittering.

(Se adressen på bagsiden)

Kundeservice

Vores Kärcher-afdeling hjælper gerne, hvis De har spørgsmål, eller der er fejl på støvsugeren. Se adressen på bagsiden.

Bestilling af reservedele og ekstratilbehør

Et udvalg over de reservedele som bruges meget ofte finder De i slutningen af betjeningsvejledningen

		VC5200	VC5300
Spænding V 220-24	0 230	-240
Strømtype Hz 50/60
Netafsikring, min. A	16
Ydelse P_nom.	W 16	00 1800
Ydelse P_maks.	W 18	00 2000
Vægt (uden tilbehør)	kg 4,5
Aktionsradius	m	8
Mål	mm	390x310x260
Nominel bredde, tilbehør	mm	35

Forbehold for tekniske ændringer!

Ekstratilbehør

Figur A-H

A Turbodyse til gulve

Børste og suge i en arbejdsgang.

Især velegnet til at opsuge dyrehår og til at støvsuge tæpper med høj luv. Børstevalsen drives over luftstrømningen.

El-tilslutning er ikke nødvendigt.

B Turbodyse til puder

Børste og suge polstrede møbler, madrasser, bilsæder, osv. i en arbejdsgang.

Især velegnet til opsugning af dyrehår.

Børstevalsen drives over luftstrømningen.

El-tilslutning er ikke nødvendigt.

C Parketmundstykke

Til sugning af madrasser og puder/hynder.

E Filterpose

Filterpose til genbrug med velkroånd

G HEPA-filter

Supplerende filter til ren udblæsningsluft. Anbefalet til allergiske personer.

H Mikrofilter med aktivt kul

Filter til neutralisering af lugt
