NÁVOD K OBSLUZE VC 5300 KARCHER

před prvním použitím přístroje si bezpodmínečně pečlivě přečtěte tento návod

k jeho obsluze a uschovejte jej pro pozdější použití nebo pro dalšího majitele.

Správné používání

Tento vysavač je určen k používání v domácnosti, nikoli k profesionálnímu používání.

Výrobce neručí za případné škody způsobené nesprávným používáním nebo nesprávnou obsluhou.

Vysavač používejte pouze

■ s originálními filtračními sáčky.

■ s originálními náhradními díly, příslušenstvím a speciálním příslušenstvím.

Vysavač není vhodný:

■ k čištění osob a zvířat.

■ vysávání: malých živočichů (např. much, pavouků).

zdraví škodlivých, ostrých, horkých nebo žhavých látek.

vlhkých nebo kapalných látek. snadno vznětlivých nebo výbušných látek a plynů.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do cího odpadu, nýbrž jej odevzdejte k vnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které se dají dobře znovu využít. Likvidujte staré přístroje ve sběrnách k tomuto určených.

Likvidace filtru a filtračního sáčku

Filtr i filtrační sáček jsou vyrobeny z ekologického materiálu.

Pokud neobsahují substance, které nesmí přijít do domovního odpadu, můžete je vyhodit do běžného domovního odpadu.

Bezpečnostní pokyny

■ Přístroj zapojujte a provozujte v souladu s údaji na identifikačním štítku.
Nikdy nevysávejte bez filtračního sáčku. Mohlo by dojít k poškození přístroje.
■ Dětem je používání přístroje povoleno pouze pod dohledem dospělých.
■ Hubicí a sací trubkou nevysávejte v blízkosti hlavy. Hrozí nebezpečí úrazu!
■ Sítový kabel nepoužívejte k nošení ani přemístování přístroje.
■ Při vysávání síťový kabel úplně vytáhněte.
■ Nevytahujte za připojovací kabel, ale za zástrčku.
■ Sít'ový kabel netahejte přes ostré hrany a zamezte jeho skřípnutí.
■ Před prací na přístroji vždy vytáhněte síťovou zástrčku.
■ Aby nedošlo k ohrožení, smějí být opravy a výměna náhradních dílů na

přístroji prováděny pouze autorizovanou zákaznickou službou.

■ Přístroj chraňte před extrémními vlivy počasí, vlhkostí a zdroji tepla.
■ Přístroj vypněte, když se nevysává.
■ U vyřazeného přístroje ihned zamezte znehodnocením zamezte další používání a pak zajistěte jeho řádnou likvidaci.

Obsluha

Pozor! Pokud při zapnutí přístroje vypne sít'ová pojistka, mohou být důvodem jiné elektrické přístroje připojené a zapnuté ve stejném okruhu. V tom případě nastavte před zapnutím přístroje nejnižší výkon. Pak můžete výkon zvýšit. Jištění sítě viz část „Technické údaje“.

Popis přístroje

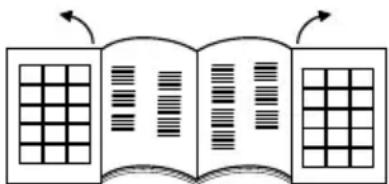

Rozložte prosím stránky s obrázky!

1 S í t'ový kabel se zástrčkou

2 Sací hadice

3 Rukojet'

4 Teleskopická sací trubka

5 Nastavení teleskopické sací trubky

6 Držák p říslušenství pro kombinovanou hubici a zatlačte na hubici teleskopickou sací trubku.

7 Kombinovaná hubice

8 Ukazatel naplnění filtru

9 Filtrační sáček

10 Kryt

11 Filtr HEPA / mikrofiltr s aktivním uhlíkem *

12 Držadlo

13 Pomůcka pro stavění

14 Parkovací zarážka

15 Vypínač s elektronickým regulátorem sací síly

16 Hubice na čištění podlah ComfoGlide

17 Výstupní filtr

18 Turbohubice na podlahy (Jen součástí dodávky VC 5300, popis najdete v kapitole »Zvláštní příslušenství pol. A«)

* v závislosti na vybavení

Uvedení přístroje do provozu

Obrázek 1

→ Hrdlo sací hadice zaklapněte do sacího
→ otvoru.

Obrázek 2

→ Při odpojování stiskněte obě západky k sobě a hadici vytáhněte.

Obrázek 3

→ Spojte rukojeť a teleskopickou sací trubku.

Obrázek 4

→ Spojte podlahovou hubici a teleskopickou sací trubku.

Obrázek 5

→ Stiskněte regulátor a nastavte požadovanou délku teleskopické sací trubky.

Obrázek 6

→ Nasuňte držák příslušenství na pinov kanobinovanou hubici a zatlačte na teleskopickou sací trubku.

Obrázek 7

→ Sít'ový kabel uchopte za zástrčku a vytáhněte. Zapojte síťovou zástrčku do zásuvky.

Obrázek 8

→ Přístroj zapněte nebo vypněte.

Obrázek 9

→ Sací síla se elektronicky nastavuje na vypínači:

- otočení ke značce MAX, velká sací síla - otočení ke značce MIN, malá sací síla

Vysávání s příslušenstvím\*

* v závislosti na vybavení

Hubice ComfoGlide

Obrázek 10a

→ Koberce a celopodlahové koberce: Nastavte přepínače takto:

Obrázek 10b

→ Tvrdé podlahy: Nastavte přepínače takto:

Turbohubice

Obrázek 11

→ Koberce a celopodlahové koberce s krátkým vlasem:

Otočný přepínač na symbolu =

→ Koberce a celopodlahové koberce s dlouhým vlasem:

Otočný přepínač na symbolu =

Kombinovaná hubice

Obrázek 12

→ K vysávání štěrbin a rohů, popř. čalouněného nábytku, závěsů atd.

Obrázek 13

→ Při krátkých přestávkách během vysávání používejte parkovací držák na zadní straně přístroje. Zavěste do něho podlahovou hubici.

Obrázek 14

→ Při vysávání např. na schodišti lze přístroj držet za rukojeť na prénášení.

Ukončení provozu

→ Přístroj vypěte a síťovou zástrčku vytáhněte ze zásuvky.

Obrázek 15

→ Krátce zatáhněte za síťový kabel a pust’te ho. Kabel se automaticky navine do přístroje.

Obrázek 16

→ Ke stavění a přemístování přístroje používejte pomůcku na spodní straně. Zavěste podlahovou hubici.

Ošetřování, údržba

⚠️ Nebezpečí poranění

Než začnete provádět jakékoli údržbářské práce na přístroji, vytáhněte zástrčku ze sítě.

Čištění přístroje

⚠Pozor!

Nepoužívejte abrazivní čisticí prostředky, čističe na sklo nebo víceúčelové čističe! Přístroj nikdy nesmíte ponořit do vody.

→ Přístroj a díly příslušenství z plastu ošetřujte běžnými čističi na plasty.

→ Prostor na prach vyčistěte suchou prachovkou nebo štětcem.

Výměna filtračního sáčku

Upozornění: Ke zjištění stavu ukazatele naplnění filtru odpojte teleskopickou sací trubku od rukojeti.

Obrázek 17

→ Pokud je ukazatel naplnění filtru na krytu úplně červený, vyměňte filtrační sáček. Obrázek 18

→ Stiskněte páku uzávěru a otevřete kryt.

Obrázek 19a

→ Filtrační sáček uzavřete chlopní, vyndejte ho a zajistěte jeho likvidaci.

Obrázek 19b

→ Nový filtrační sáček úplně zasuňte do držáku.

⚠Pozor!

Kryt lze zavřít jen s nasazeným filtračním sáčkem. Po vysávání prachových částic (např. sádry a cementu) vyčistěte výstupní filtr, resp. vyměňte filtr HEPA / mikrofiltr s aktivním uhlíkem.

Vyměňte filtr HEPA / mikrofiltr s aktivním uhlíkem

Filtr HEPA / mikrofiltr s aktivním uhlíkem: vyměňujte 1x ročně.

Obrázek 20

→ Otevřete kryt.
→ Vytáhněte filtr HEPA / mikrofiltr s aktivním uhlíkem:
→ Nasad'te a zaklapněte nový filtr HEPA / mikrofiltr s aktivním uhlíkem.
→ Kryt zavřete.

Čištění výstupního filtru

Výstupní filtr čistěte v pravidelných intervalech!

Obrázek 21

→ Otevřete kryt.
→ Vložku stiskněte ve směru šipky a vyndejte.

Obrázek 22

→ Výstupní filtr vyndejte z vložky a vyčistěte.
→ Při silném znečištění výstupní filtr vyperte a nechte minimálně 24 hodin schnout.
→ Vyčištěný výstupní filtr nasad'te zpět.

Obrázek 23

→ Vložku zasuňte pod oba žebrové držáky a zaklapněte.

Čištění hubice ComfoGlide

Hubici ComfoGlide čistěte v pravidelných intervalech!

→ Hubici sundejte ze sací trubky.

Obrázek 24

→ Čištění zadní vodicí kladky: nejlépe po sundání kladky. K tomu odšroubujte a sundejte hřídel. Nyní lze snadněji odstranit prach, vlasy atd. Vodicí kladku namontujte zpět.

Čištění příslušenství

Obrázek 25

→ Rukojeť a sací hadici lze při čištění nebo ucpání rozpojit. K tomu stiskněte 2 západky a díly rozpojte.
→ Při spojování nasadte rukojeť na sací hadici a zaklapněte.

Obecná upozornění

Záruka

V každé zemi platí záruční podmínky vydané naší příslušnou distribuční společností. Eventuální poruchy vzniklé na přístroji odstraníme během záruční doby bezplatně v případě, je-li příčinou poruchy chyba materiálu nebo výrobce. V případě záruky se prosím obraťte i s příslušenstvím a prodejním účtem na Vašeho obchodníka nebo na nejbližší autorizovanou servisní službu.

(Adresy poboček najdete na zadní straně)

Oddělení služeb zákazníkům

Při eventuelních dotazech či poruchách se s důvěrou obrat'te na jakoukoli pobočku firmy Kärcher. Adresy poboček najdete na zadní straně.

Objednávka náhradních dílů a zvláštního příslušenství

Výběr nejčastěji vyžadovaných náhradních díků najdete na konci návodu k obsluze. Náhradní díly a příslušenství dostanete u Vašeho prodejce nebo na pobočce Kärcher. (Adresy poboček najdete na zadní straně)

Technické parametry

		VC5200	VC5300
Napětí V 220-240 2	30-24	0
Druh proudu Hz 50/60
Sítová pojistka, min.	A	16
Výkon P_jmen	W 16	00 1800
Výkon P_max	W 18	00 2000
Hmotnost (bez příslušenství)	kg 4,5
Dosah m	8
Rozměry	mm	390x310x260
Jmenovitá šířka, příslušenství	mm	35

Technické změny vyhrazeny.

Zvláštní příslušenství

Obrázky A - H

A Turbohubice na podlahy

(Objednací č. 4.130-177)

Současné kartáčování a vysávání.

Zvláště vhodná k vysávání zvířecích chlupů a koberců s dlouhým vlasem.

Kartáčový válec je poháněn proudem vzduchu.

Není nutné elektrické napájení.

B Turbohubice na čalounění

(Objednací č. 2.903-001)

Současné kartáčování a vysávání čalouněného nábytku, matrací, sedadel v autě atd.

Zvláště vhodná k vysávání zvířecích chlupů. Kartáčový válec je poháněn proudem vzduchu.

Není nutné elektrické napájení.

C Hubice na parkety

(Objednací č. 4.130-172)

K vysávání choulostivých hladkých podlah (parkety, mramor, terakota apod.).

D Hubice na matrace

(Objednací č. 6.906-755)

K vysávání matrací a čalounění.

E Filtrační sáčky

(Objednací č. 6.414-824)

Obsah: 5 filtračních sáčků s uzávěrem

F Textilní filtrační sáček (stálý filtr)

(Objednací č. 6.414-825)

Znovu použitelný filtrační sáček se suchým zipem

G Filtr HEPA

(Objednací č. 6.414-823)

Doplňkový filtr k čištění vypouštěného vzduchu. Doporučujeme pro alergiky.

H Mikrofiltr s aktivním uhlíkem

(Objednací č. 6.414-826)

Filtr k neutralizaci pachů

Spoštovani kupec,

Likvidácia filtra a filtračného vrecka

1 Prívodný sietový kábel s vidlicou

2 Sacia hadica

3 Rukovät'

13 Pomoc pri odstavení

14 Parkovacia brzda

→ Hrdlá sacích hadíc zaistite zarážkou do sacieho otvoru.

Obrázok 2

→ Pre snatie stlačte obidva výstupky zarážky a hadicu stiahnite.

Obrázok 3

→ Spojte držadlo a teleskopickú saciu rúru.

Obrázok 4

vanúa vytiahnite. Sieťovú zástrčku zastrčte do zásuvky.

Obrázok 8

→ Koberce a podlahové krytiny: Vyberte nasledovné polohy vypínača:

Obrázok 10b

→ Tvrdé plochy: Vyberte nasledovné polohy vypínača:

Turbotryska

Obrázok 11

→ Pokrovce a celo-podlahové pokrovce s nízkym vlasom :

→ Pokrovce a celo-podlahové pokrovce s vysokým vlasom :

Pred ošetrovaním zariadenia a údržbou zariadenie vypnite a vytiahnite sietovú vidlicu.

Čistenie spotrebiča

⚠Pozor

čističe! Spotrebič nikdy neponárajte do vody.

→ Zaprášený priestor očistiť suchou prachovkou / prachovým štetcom.

Vyčistite výfukový filter

Výfukový filter čistite pravidelných intervaloch!

Obrázok 21
