NAUDOJIMO INSTRUKCIJA VC 5300 KARCHER

prieš pradėdamas naudoti įsigytą prietaisą, perskaitykite šią naudojimo instrukciją ir

vadovaukitės ja. Naudojimo instrukciją išsaugokite, kad galėtumėte naudotis ja vėliau arba perduoti kitam savininkui.

Naudojimas pagal paskirti

Šis siurblys skirtas naudoti namų ūkyje ir nepritaikytas naudoti pramonėje.

Gamintojas neprisiima atsakomybės už galimą žala, atsiradusią naudojant prietaisą ne pagal paskirtį ar netinkamai jį valdant.

Siurblj naudokite tik su:

■ originaliais filtrų maišeliais;
■ originaliomis atsarginėmis dalimis, priedais arba specialiais priedais.

Siurblys nepritaikytas:

■ siurbti dulkes nuo žmonių arba gyvūnų;
■ siurbti:
mažus gyvius (pvz., muses, vorus ir pan.);
sveikatai pavojingas, aštriabriaunes, karštas arba įkaitusias medžiagas;

skysčius arba skystas medžiagas; lengvai užsidegančias arba sprogias medžiagas ir dujas;

Aplinkos apsauga

Pakuotės medžiagos gali būti perdirbamos. Neišmeskite pakuočių kartu su buitinėmis atliekomis, bet atiduokite jas perdirbimui.

Naudotų prietaisų sudėtyje yra vertingų, antriniam žaliavų perdirbimui tinkamų medžiagų, todėl jie turėtų būti atiduoti perdirbimo įmonėms. Todėl naudotus prietaisus šalinkite pagal atitinkamą antrinių žaliavų surinkimo sistemą.

Filtrų ir filtrų maišelių atliekų tvarkymas

Filtrai ir filtrų maišeliai pagaminti iš ekologiškų medžiagų

Juos galite šalinti kartu su buitinémis atliekomis, jei i juos néra įsiurbti medžiagų, kurias šalinti su buitinémis atliekomis yra draudžiama.

Nurodymai dèl saugos

■ Prietaisą junkite i elektros tinklą ir eksploatuokite tik vadovaudamiesi duomenų lentelėje pateikta informacija.
■ Jokiu būdu nesiurbkite be filtro maišelio. Taip galite pažeisti prietaisą.
■ Vaikams prietaisą galima naudoti, jei jie yra prižiūrimi.
■ Nesiurbkite antgaliu ir siurbimo vamzdžiu prie galvos. Pavojus susižeisti!
■ Neneškite ir netransportuokite prietaiso paėmę už maitinimo kabelio.
■ Siurbdami iki galo ištraukite maitinimo kabeli.
■ Atjungdami prietaisą nuo elektros tinklo traukite už kištuko, o ne už elektros laido.
■ Netempkite maitinimo kabelio per aštriabriaunius daiktus ir nesuspauskite jo.
■ Prieš bet kokius darbus su prietaisu ištraukite maitinimo kištuka.

■ Siekiant išvengti gedimų, prietaisą remontuoti ir jo atsargines detales keisti gali tik įgaliota klientų aptarnavimo tarnyba.
■ Saugokite prietaisą nuo atmosferos poveikio, dręgmės ir karščio.
■ Kai nesiurbiate, prietaisą išjunkite.
■ Nenaudokite nebetinkamo naudoti prietaiso ir priduokite tinkamai sutvarkyti jo atliekas.

Naudojimas

Tai svarbu! Jei ijungus prietaisą yra išmetamas elektros tinklo saugiklis, gali būti, kad tuo pat metu iš to paties elektros tinklo yra maitinama daugiau elektros prietaisų. Tokiu atveju, prieš ijungdami prietaisą, nustatykite mažiausią galios suvartojimo lygį. Po to galite pasirinkti aukštesnę galios pakopą. Informacija apie elektros tinklo saugiklj pateikta skyriuje „Techniniai duomenys“.

Prietaiso aprašymas

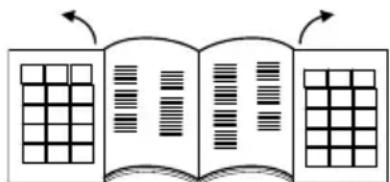

Atverskite puslapius su ilustracijomis.

5 Teleskopinio vamzdžio ilgio reguliatorius

6 Kombinuoto antgalio laikiklis

7 Kombinuotas antgalis

8 Filtro keitimo indikatorius

9 Filtro maišelis

10 Dangtis

11 HEPA filtras arba aktyvios anglies mikrofiltras *

12 Rankena nešimui

13 Laikiklis

14 Parkavimo laikikis

15 Tinklo jungiklis su elektroniniu siurbimo galios reguliatoriumi

16 Antgalis grindims ComfoGlide

17 Išpučiamo oro filtras

18 Turbininis antgalis grindims (tiekiamas tik kartu su VC 5300, aprašymas pateiktas skyriuje „Specialūs priedai, A padėtis“)

* priklauso nuo irangos

Naudojimo pradžia

1 ilustracija

→ Siurbimo žarną prijunkite prie siurblio.

2 ilustracija

→ Norėdami ištraukti žarną iš siurblio, suspauskite abu fiksatorius ir ištraukite žarną.

3 ilustracija

→ Sujunkite rankeną ir teleskopinį vamzdį.

4 ilustracija

→ Sujunkite antgalį grindims siurbti ir teleskopinį vamzdį.

5 ilustracija

→ Paspauskite ilgio reguliatorių ir nustatykite norimą teleskopinio vamzdžio ilgį.

6 ilustracija

→ Priedų laikiklj užtempkite ant kombinuoto antgalio ir užspauskite ant teleskopinio vamzdžio.

7 ilustracija

→ Laikydami už kištuko ištraukite maitinimo kabelį. Įkiškite maitinimo kištuką i rozetę.

8 ilustracija

→ ljunkite (išjunkite) prietaisa.

9 ilustracija

→ Jungikliu nustatykite siurbimo galią: - sukant link MAX, didelė siurbimo galia - sukant link MIN, maža siurbimo galia

Priedų naudojimas\*

* priklauso nuo įrangos

„ComfoGlide" antgalis

10a iliustracija

→ Kilimams ir kiliminėms dangoms: Jungiklj nustatykite i šią padėtį:

10b ilustracija

→ Kietiems paviršiams: Jungiklj nustatykite i šią padėtį:

„Turbo" antgalis

11 ilustracija

→ Neminkštiems kilimams ir kiliminėms dangoms:

Jungikli nustatykite ant ženklo:

→ Storiems ir minkštiems kilimams ir kiliminėms dangoms:

Jungikli nustatykite ant ženklo:

Kombinuotas antgalis

12 ilustracija

→ Tinka plyšiams, kampams, minkštiems baldams, užuolaidoms ir pan. siurbti.

13 ilustracija

→ Trumpam nutraukę darba, antgalį grindims siurbti pakabinkite ant laikiklio prietaiso nugarėlėje.

14 ilustracija

→ Jei reikia, pvz., siurbiant laiptus, prietaisą galite nešti paėmę už rankenos.

Darbo pabaiga

→ Prietaisą išjunkite ir ištraukite kištuką.

15 ilustracija

→ Truktelėkite ir paleiskite maitinimo kabelį ir jis automatiškai susivynios į prietaisą.

16 ilustracija

→ Laikydami nenaudojamą prietaisą arba jį transportuodami naudokite laikiklj ant prietaiso nugarėlės antgaliui pakabinti.

Techninė priežiūra

⚠️ Sužalojimų pavojus

Prieš pradėdami techninės priežiūros ir remonto darbus prietaisą išjunkite, o elektros laido kištuką ištraukite iš rozetės.

Prietaiso valymas

⚠️Dèmesio!

Nenaudokite šveitiklių, stiklo ar universalių valiklių! Prietaiso niekada nenardinkite i vandenį.

→ Prietaisą ir sintetines priedų dalis valykite paprastu sintetikos valikliu.

→ Siurbimo sritj išvalykite drėgnu skudurėliu arba šepetėliu.

Filtro maišelio keitimas

Pastaba: Norėdami pamatyti filtro keitimo indikatorių, nuimkite teleskopinį siurbimo vamzdį nuo rankenos.

17 iliustracija

→ Jei filtro keitimo indikatorius yra nuolat raudonas, pakeiskite filtro maišelj.

18 ilustracija

→ Paspauskite fiksavimo rankeną ir pakelkite dangtį.

19a ilustracija

→ Filtro maišelj užspauskite, išimkite ir sutvarkykite.

19b ilustracija

→ Naują maišelį iki galo įstumkite į laikiklį.

⚠️Dèmesio!

Dangtis užsidaro tik, jei įdėtas filtro maišelis. Įsiurbus mažų medžiagų dalelių (pvz., gipso, cemento ir pan.), išvalykite išpučiamajį oro filtrą ir, jei reikia, pakeiskite HEPA filtrą arba aktyvios anglies mikrofiltrą.

HEPA filtro arba aktyvios anglies mikrofiltro keitimas

HEPA filtras ir aktyvios anglies

mikrofiltras: keiskite 1 kartą per metus.

20 ilustracija

→ Atidarykite dangtj.
→ Ištraukite HEPA filtrą arba aktyvios anglies mikrofiltrą.
→ Istumkite ir užfiksuokite HEPA filtrą arba aktyvios anglies mikrofiltrą.
→ Uždarykite dangtį.

Išpučiamo oro filtro valymas

Reguliariai valykite išpučiamo oro filtra!

21 iliustracija

→ Atidarykite dangti.
→ Déklą paspauskite rodyklės kryptimi ir išimkite.

22 ilustracija

→ Išpučiamo oro filtrą išimkite iš dėklo ir išvalykite.
→ Stipriai užterštą išpučiamo oro filtrą išplaukite ir džiovinkite bent 24 valandas.
→ Išvalyą išpučiamo oro filtrą įdėkite atgal.

23 ilustracija

→ Déklą įstatykite tarp šoninių laikiklių ir užfiksuokite.

„ComfoGlide" antgalio valymas

Reguliariai valykite „ComfoGlide" antgalj!

→ Nuimkite antgalj nuo siurblio vamzdžio.
24 ilustracija
→ Galinių besisukančių ratukų valymas: (geriausia nuėmus nuo siurblio). Tam atsukite ir ištraukite ašį. Taip galite lengvai pašalinti plaukus, dulkių gumulus ir pan. Sumontuokite besisukančius ratukus atgal.

Priedų valymas

25 ilustracija

→ Užsikišus žarnai arba norėdami valyti, galite nuimti rankeną nuo žarnos. Paspauskite du fiksatorius ir ištraukite.
→ Po to vėl sujunkite rankeną su žarna ir užfiksuokite.

Bendrieji nurodymai

Garantija

Kiekvienoje šalyje galioja tos garantijos sąlygos, kurias nustato įgalioti pardavėjai. Galimus prietaiso gedimus garantijos galiojimo laikotarpiu pašalinsime nemokamai, jei tokių gedimų priežastis buvo netinkamos medžiagos ar gamybos defektai. Dėl garantinio gedimų pašalinimo kreipkitės į pardavėją arba artimiausią klientų aptarnavimo tarnybą. Visuomet pateikite pirkimą patvirtinantį kasos kvitą.

(Adresą rasite kitoje pusėje)

Klientų aptarnavimo tarnyba

Iškilus klausimams arba prietaisui sugedus Jums padės mūsų Kärcher filialo darbuotojai. Adresą rasite kitoje pusėje.

Atsarginių dalių ir specialių priedų užsakymas

Dažniausia naudojamų atsarginių dalių sąrašas pateiktas naudojimo instrukcijos pabaigoje.

Atsargines dalis ir priedus gausite iš pardavėjo arba Jūsų Kärcher filiale. (Adresą rasite kitoje pusėje)

Techniniai duomenys

		VC5200	VC5300
ltampa V 220-240 2	30-24	0
Srovės rūšis Hz 50/60
Tinklo saugiklis, mažiausia.	A	16
Galingumas, P_nenn (nominalus)	W 16	00 1800
Galingumas, P_max (maksimalus)	W 18	00 2000
Svoris (be priedų)	k g	4 , 5
Darbo spindulys	m	8
Matmenys	mm	390x310x260
Nominalusis priedų plotis	mm	35

Gamintojas pasilieka teisę keisti techninius duomenis!

Specialūs priedai

A - H iliustracijos

A „Turbo" antgalis grindims

(Užsakymo Nr. 4.130-177)

Skirtas valyti ir siurbti darbo režimu.

Ypač tinka gyvūnų plaukams ir storiems bei minkštiems kilimams siurbti. Šepečio velenas sukamas oro srautu.

Nereikalinga elektros energija.

B „Turbo" antgalis minkštiems paviršiams

(Užsakymo Nr. 2.903-001)

Tinka minkštiems baldams, čiužiniams, automobilių sėdynėms ir pan. valyti ir siurbti darbo režimu.

Ypač pritaikytas gyvūnų plaukams siurbti. Šepečio velenas sukamas oro srautu.

Nereikalinga elektros energija.

C Antgalis parketui

Tinka čiužiniams ir minkštiems paviršiams siurbti.

E Filtro maišelis

(Prekès Nr. 6.414-824)

Turinys 5 filtro maišeliai su užspaudikliu

F Tekstilės filtro maišeliai (ilgalaikio naudojimo filtrai)

(Prekès Nr. 6.414-825)

Daugkarčio naudojimo filtro maišelis su užspaudikliu

G HEPA filtras

(Prekès Nr. 6.414-823)

Papildomas išpučiamo oro filtras.

Patariama naudoti alergiškiems žmonėms.

H Aktyvios anglies mikrofiltras

(Prekès Nr. 6.414-826)

Filtras kvapui neutralizuoti
