KÄYTTÖOHJE VC 5300 KARCHER

Lue käyttöohje ennen laitteen ensimmäistä käyttöä ja toimi sen mukaan. Säilytä tämä

käyttöohje myöhempää käyttöä tai myöhempää omistajaa varten.

Tarkoituksenmukainen käyttö

Tämä pölynimuri on tarkoitettu yksityiseen kotikäyttöön eikä ammattikäyttöön.

Valmistaja ei vastaa mahdollisista vahingoista, jotka johtuvat ohjeidenvastaisesta käytöstä.

Pölynimuria saa käyttää vain, jos se on va-rustettu:

■ alkuperäisillä pölypusseilla.
■ alkuperäisillä varaosilla, sekä alkuperäisillä lisä- tai erikoistarvikkeilla.

Pölynimuri ei sovi:

■ ihmisten tai eläinten imuroimiseen.
■ Sillä ei voida imuroida:

Pieneläimiä (esim. kärpäsiä, hämähäkkejä, jne.).

Terveydelle vaarallisia, teräviä esineitä eikä kuumia tai hehkuvia aineita.

Kosteita tai nestemäisiä aineita.

Helposti syttyviä tai räjähtäviä aineita ja kaasuja.

Ympäristönsuojelu

Pakkausmateriaalit ovat kierrätettäviä. Älä käsittelee pakkauksia kotitalousjätteenä, vaan toimita ne jätteiden kierrätykseen.

Käytetyt laitteet sisältävät arvokkaita kierrätettäviä materiaaleja, jotka tulisi toimittaa kierrätykseen. Tästä syystä toimita kuluneet laitteet vastaaviin keräilylaitoksiin.

Suodattimen ja suodatinpussin hävittäminen

Suodatin ja suodatinpussi on valmistettu ympäristöystävällisestä materiaalista.

Mikäli niihin ei ole imuroitu aineita, joita ei saa laittaa yleisiin jäteastioihin, ne voidaan hävittää normaalin kotijätteen mukana.

Turvaohjeet

■ Liitä pölynimuri tyyppikilven mukaisesti ja ota se käyttöön.
- Älä imuroi koskaan ilman pölynpussia. Laite voi vaurioitua.
Lapset saavat käyttää laitetta vain valvonnan alaisina.
Vältä imurointia suuttimella ja putkella pään lähellä. Loukkaantumisvaara!
- Älä käytä verkkojohtoa laitteen kantamiseen / kuljetukseen.
■ Vedä verkkojohto kokonaan ulos imu-roinnin ajaksi.
■ Kun irrotat laitteen sähköverkosta, vedä pistokkeesta, ei johdosta.
- Älä vedä verkkoliitäntäjohtoa terävien reunojen yli äläkä litistä sitä.
■ Virtapistoke on vedettävä irti laitteesta ennen kaikkia laitteen huoltotöitä.

■ Vaaratilanteiden eliminoimiseksi saa koneen korjata ja sen varaosat vaihtaa vain valtuutetussa huoltopisteessä.
■ Suojaa laite sääolosuhteilta, kosteudelta ja lämmönlähteiltä.
■ Jos imua ei käytetä, kytke laite pois pääl- tä.
Käytöstä poistettu laite on välittömästi tehtävä käyttökelvottomaksi ja hävitettävä määräysten mukaisesti.

Käyttö

Huomio! Jos sulake palaa kytkiessäsi laitteen päälle, se voi johtua siitä, että samaan virtapiiriin on liitetty muita sähkölaitteita samanaikaisesti. Voit estää sulakkeen palamisen säätämällä laite pienimmälle teholle ennen käynnistämistä. Käynnistämisen jälkeen voit valita suuremman tehoalueen. Katso liitäntäarvot kohdasta "Tekniset tiedot".

Laitekuvaus

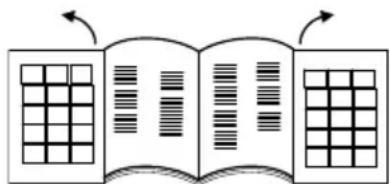

Avaa kuvasivut!

1 Verkkokaapeli ja pistoke

2 l m u l e t k u

3 Käsikahva

4 Teleskooppi-imuputki

5 Teleskooppi-imuputken säätö

6 Tarviketeline yhdistelmäsuutinta varten

7 Yhdistelmäsuutin

8 Suodattimen vaihdon merkkivalo

9 Suodatinpussi

10 Kansi

11 HEPA-suodatin / mikroaktiivihilisuodatin *

12 Kantokahva

13 Säilytysteline

14 Pysäköintipidike

15 Käynnistys-/sammutuspainike elektroni- sella imutehon säätimellä

16 Lattiasuutin ComfoGlide

17 Puhallussuodatin

18 Turbosuulake lattioita varten (kuuluu vain VC 5300:n toimitukseen, kuvauksen löydät kohdassa »Erityistar- vikkeet pos. A«)

*varusteista riippuen

Käyttöönotto

Kuva 1

→ Kiinnitä imuletkun istukka imuaukkoon.

Kuva 2

→ Irrottaessasi imuletku paina molemmista lukitusnokista ja vedä letku irti.

Kuva 3

→ Liitä käsikahva ja teleskooppi-imuputki yhteen.

Kuva 4

→ Liitä lattiasuulake ja teleskooppi-imuputki yhteen.

Kuva 5

→ Säädä teleskooppi-imuputki haluamaasi pituuteen.

Kuva 6

→ Työnnä lisätarviketeline yhdistelmäsuuttimeen ja napsauta ne teleskooppi-imuputkeen.

Kuva 7

→ Tartu verkkojohtoon sen pistokkeesta ja vedä se ulos. Työnnä virtapistoke pistorasiaan.

Kuva 8

→ Kytke laite päälle / pois päältä.

Kuva 9

→ Sähköinen imutehonsäätäminen tapah-tuu käynnistys-/sammutuspainikkeesta:

- kääntö MAX-suuntaan suurentaa imutehoa

- kääntö MIN-suuntaan pienentää imute-hoa

Imurointi lisävarusteiden\* avulla

*varusteista riippuen

ComfoGlide-suulake

Kuva 10a

→ Matot ja kokolattiamatot: Valitse kytkimen asento seuraavasti:

Kuva 10b

→ Kovat pinnat: Valitse kytkimen asento seuraavasti:

Turbosuulake

Kuva 11

→ Matalanukkaiset matot ja kokolattia-matot:

Valintanupin merkki =

→ Korkeanukkaiset matot ja kokolattiamatot:

Valintanupin merkki =

Yhdistelmäsuutin

Kuva 12

→ Rakojen ja kulmien imurointiin esim. pehmustetut huonekalut, verhot jne.

Kuva 13

→ Ripusta lattiasuulake lyhyen imurointi-tauon ajaksi laitteen takana olevaan pysäköintitelineeseen.

Kuva 14

→ Imuroitaessa esim. portaita laitetta voidaan kuljettaa sen kantokahvasta.

Käytön lopetus

→ Kytke laite pois päältä ja vedä virtapistoke irti.

Kuva 15

→ Vedä kevyesti johdosta ja päästä irti, johto kelautuu automaattisesti laitteeseen sisään.

Kuva 16

→ Laiteen säilyttämiseen / kuljetukseen voidaan käyttää laitteen alapuolella olevaa säilytystelinettä, johon lattiasuulake ripustetaan.

Hoito, huolto

⚠Loukkaantumisvaara

Ennen kaikkia hoito- ja huoltotöitä on kytkettävä laite pois päältä ja vedettävä virtapistoke irti.

Laitteen puhdistus

△Huomio

Älä käytä hankausaineita, lasia tai monikäyttöpuhdistusaineita! Älä koskaan upota laitetta veteen.

→ Hoida laite ja muoviset lisävarusteen osat tavallisella muoville tarkoitetulla puhdistusaineella.
→ Puhdista pölypussisäiliö kuivalla pölyliinalla / pölyharjalla.

Pölypussin vaihto

Huomautus: Suodattimen vaihdon merkkivalon lukemiseen erota teleskooppiputki kä-sikahvasta.

Kuva 17

→ Kun pölypussin vaihdon merkkivalo on kokonaan punainen, vaihda pussi.

Kuva 18

→ Avaa kansi lukitsinvivusta.

Kuva 19a

→ Sulje pölypussi sen sulkukaistaleella, vedä pussi ulos ja hävitä se.

Kuva 19b

→ Työnnä uusi pölypussi kiinnittimeen vasteeseen asti.

△Huomio

Kansi sulkeutuu vain, jos pölypussi on asetettu paikoilleen. Puhdista tai vaihda puhallussuodatin tai HEPA-suodatin / mikroaktiivihilisuodatin imuroituasi hienoja- koista pölyä (esim. kipsi- tai sementtipöly jne.).

HEPA-suodattimen / mikroaktiivihii-lisuodattimen vaihtaminen

HEPA-suodatin / mikroaktiivihilisuodatin: Vaihdettava vuosittain.

Kuva 20

→ Avaa kansi.
→ Vedä HEPA-suodatin / mikroaktiivihiliisuodatin ulos.
→ Työnnä uusi HEPA-suodatin / mikroaktiivihilisuodatin paikoilleen ja lukitse.
→ Sulje kansi.

Puhallussuodattimen puhdistaminen

Puhdista puhallussuodatin säännöllisin vä- liajoin!

Kuva 21

→ Avaa kansi.

→ Käännä istukkaa nuolen suuntaan ja vedä ulos.
→ Vedä puhallussuodatin istukasta ja puh- dista suodatin.
→ Pese puhallussuodatin, jos se on erittäin likainen. Anna suodattimen kuivua vähintään 24 tuntia pesun jälkeen.
→ Aseta puhdistettu suodatin takaisin pai-koilleen.
→ Työnnä istukka molempien sivulla olevien kiinnitinripojen alle ja lukitse.

Kuva 22

Kuva 23

ComfoGlide-suulakkeen puhdistaminen

Puhdista ComfoGlide-suulake säännöllisin väliajoin!

→ Irrota suulake imuletkusta.

Kuva 24

→ Taemman ohjausrullan puhdistaminen:

Puhdistus käy parhaiten rulla irrotettuna. Ruuvaa akseli auki ja vedä rulla pois. Pölynukka, hiukset jne. on helposti poistettavissa. Asenna ohjausrulla takaisin paikoilleen.

Lisävarusteiden puhdistaminen

Kuva 25

→ Käsikahva ja imuletku voidaan erottaa puhdistusta varten tai poistettaessa tu-kosta. Paina irrottaaksesi kahta lukitus-nuppia ja vedä osat toisistaan irti.
→ Käsikahva ja imuletku liitetään toisiinsa työntämällä ne yhteen ja lukitsemalla ne.

Yleisiä ohjeita

Takuu

Kussakin maassa ovat voimassa valtuutta-mamme myyntiorganisaation julkaisemat takuuehdot. Materiaali- ja valmistusvirheistä aiheutuvat virheet laitteessa korjaamme takuuaikana maksutta. Takuutapauksessa ota

yhteys ostostositteineen jälleenmyyjään tai lähimpään valtuutettuun asiakaspalveluun. (Osoite, katso takasivua)

Asiakaspalvelu

Kärcher -edustustomme vastaa mielellään kysymyksiisi ja auttaa häiriön ilmaantuessa. Osoite, katso takasivua.

Varaosien ja erityisvarusteiden tilaaminen

Tärkeimpien osien varaosaluettelo löytyy tä- män käyttöohjeen lopusta.

Varaosat ja erityisvarusteet saat kauppiaaltasi tai lähimmältä Kärcher tytäryhtiöltä. (Osoite, katso takasivua)

Tekniset tiedot

		VC5200	VC5300
Jännite V 220-240 2	30-240
Virtatyppi Hz 50/60
Verkkoliitäntä, min.	A 16
Teho P_nenn	W 16	00 1800
Teho P_max	W 18	00 2000
Paino (ilman varusteita)	kg 4,5
Toimintasäde	m	8
Mitat	mm	390x310x260
Sisähalkaisija, lisävarusteet	mm	35

Oikeus teknisiin muutoksiin pidätetään!

Lisävaruste

Kuvat A - H

A Turbosuulake lattioita varten

Harjaamiseen ja imuroimiseen samalla kertaa.

Sopii erityisesti eläinten karvojen imu- rointiin ja korkeanukkaisille matoille.

Harjatelan pyörintä tapahtuu ilmavirran avulla.

Sähköliitäntää ei tarvita.

B Turbosuulake pehmusteita varten

(tilausnro 2.903-001)

Pehmustettujen huonekalujen, patjojen, auton istuimien jne. harjaamiseen ja imurointiin yhdellä kertaa.

Sopii erityisesti eläinten karvojen imu- rointiin. Harjatelan pyörintä tapahtuu il- mavirran avulla.

Sähköliitäntää ei tarvita.

C Parkettisuulake

(tilausnro 4.130-172)

Tasaisten lattioiden imurointiin (parketti, marmori, terrakotta jne.)

D Patjasuutin

(tilausnro 6.906-755)

Sopii patjojen ja pehmusteiden imurointiin.

E Pölypussi

(tilausnro 6.414-824)

Sisältö: 5 suodatinpussia sulkimilla

F Kangassuodatin (kestosuodatin)

(tilausnro 6.414-825)

Uudelleenkäytettävä suodatinpussi tar- rasulkimella

G HEPA-suodatin

(tilausnro 6.414-823)

Lisäsuodatin puhdasta puhallusilmaa varten. Suositellaan allergikoille.

H Mikroaktiivihilisuodatin

(tilausnro 6.414-826)

Suodatin hajujen neutralisointiin
