VC 5300 - Sesalnik KARCHER - Brezplačna navodila za uporabo

NAVODILA ZA UPORABO VC 5300 KARCHER

Pred prvo uporabo vašega stroja preberite to navodilo za uporabo in se po njem tudi

ravnajte. To navodilo za uporabo shranite za poznejšo rabo ali za naslednjega lastnika.

Namenska uporaba

Ta sesalnik je namenjen uporabi v domačem gospodinjstvu in ne v industrijske namene.

Proizvajalec ne odgovarja za morebitno škodo, ki je nastala zaradi nenamenske uporabe ali napačnega rokovanja.

Sesalnik uporabljajte le:

■ z originalnimi filtrskimi vrečkami.

■ z orginalnimi nadomestnimi deli, originalnim priborom in specialnim priborom.

Sesalnik ni primeren za:

■ sesanje na ljudeh in živalih.

■ sesanje: majhnih živih bitij (npr. muh, pajkov, itd.).

zdravju nevarnih, ostrih, vročih ali žarečih snovi.

vlažnih ali tekočih snovi.

lahko vnemljivih ali eksplozivnih snovi in plinov.

Varstvo okolja

Embalažo je mogoče reciklirati.

Prosimo, da embalaže ne odlagate med gospodinjski odpad, pač pa jo oddajte v ponovno predelavo.

Stare naprave vsebujejo pomembne materiale, ki so namenjeni za nadaljnjo predelavo. Zato stare

naprave zavrzite s pomočjo ustreznih zbiralnih sistemov.

Odstranitev filtrov in filtrskih vrečk

Filtri in filtrske vrečke so izdelani iz okolju prijaznih materialov.

V kolikor ne vsebujejo snovi, ki so v gospodinjskih odpadkih prepovedane, jih lahko odvržete v običajen gospodinjski odpad.

Varnostni napotki

■ Napravo priključite in zaženite le v skladu s tipsko tablico.
■ Nikoli ne sesajte brez filtrske vrečke. Naprava se lahko poškoduje.
■ Otrokom dopustite ravnanje z napravo samo pod nadzorom.
- Izogibajte se sesanju s šobo in sesalno cevjo v bližini glave. Obstaja nevarnost poškodb!
■ Omrežnega priključnega kabla ne uporabljajte za nošenje / transport naprave.
■ Med sesanjem omrežni priključni kabel popolnoma izvlecite iz sesalnika.
■ Za odklop od omrežja ne vlecite priključnega kabla, temveč izvlecite vtič iz vtičnice.
■ Omrežnega priključnega kabla ne vlecite preko ostrih robov in pazite, da se ne zatika.

■ Pred vsemi deli na napravi izvlecite omrežni vtič iz vtičnice.
■ Za preprečitev nevarnosti sme popravila naprave in zamenjavo nadomestnih delov izvajati zgolj avtoriziran servis za stranke.
■ Napravo zavarujte pred zunanjimi vremenskimi vplivi, vlago in izvori vročine.
■ Ko ne sesate, napravo izključite.
- Pri izrabljeni napravi takoj poskrbite, da zagon ni več možen in jo nato zavrzite v skladu s predpisano odstranitvijo odpadnega materiala.

Upravljanje

Prosimo, upoštevajte! Če pri vklopu sesalnika izpade omrežna varovalka, je temu lahko vzrok, da je na isti tokokrog hkrati priključenih več obratujočih električnih naprav. V tem primeru sesalnik pred vklopom nastavite na najnižjo stopnjo moči. Po tem lahko izberete višjo stopnjo moči. Omrežno zaščito glejte v poglavju "Tehnični podatki".

Opis naprave

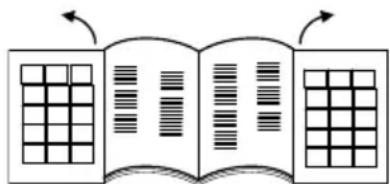

Prosimo, odprite strani s slikami!

1 Omrežni priključni kabel z vtičem

2 Gibka sesalna cev

3 R o čaj

13 Pripomoček za odstavljanje

14 Parkirno držalo

15 Tipka za vklop / izklop z elektronskim regulatorjem moči

16 Šoba za pranje tal ComfoGlide

17 Izpušni filter

18 Turbo šoba za tla (le del dobavnega obsega VC 5300, opis najdete v poglavju "Poseben pribor poz. A")

* glede na opremo

Zagon

Slika 1

→ Nastavek sesalne gibke cevi pritisnite v sesalno odprtino, da zaskoči.

Slika 2

→ Za odstranitev pritisnite oba zaskočna nosova in gibko cev izvlecite.

Slika 3

→ Ročaj nataknite na teleskopsko sesalno cev.

Slika 4

→ Talno šobo nataknite na teleskopsko sesalno cev.

Slika 5

→ Pritisnite nastavitev in teleskopsko sesalno cev prilagodite željeni dolžini.

Slika 6

→ Nosilec pribora potisnite na kombinirano šobo in pritisnite na teleskopsko sesalno cev.

Slika 7

→ Omrežni priključni kabel primite za vtič in ga izvlecite. Omrežni vtič vtaknite v vtičnico.

Slika 8

→ Vklop / izklop naprave.

Slika 9

→ Elektronska nastavitev sesalne moči se izvede s tipko za vklop / izklop:

- obrat na MAX, velika sesalna moč

- obrat na MIN, majhna sesalna moč

Sesanje s priborom\*

* glede na opremo

ComfoGlide šoba

Slika 10a

→ Preproge in tekstilne talne obloge: izberite sledeče položaje stikala:

Slika 10b

→ Trde površine: izberite sledeče položaje stikala:

Turbo šoba

Slika 11

→ Preproge in tekstilne talne obloge s kratkimi vlakni:

vrtljiv gumb na simbol =

→ Preproge in tekstilne talne obloge z dolgimi vlakni:

vrtljiv gumb na simbol =

Kombinirana šoba

Slika 12

→ Za sesanje fug in kotov oz. oblazinjenega pohištva, zaves, itd.

Slika 13

→ Pri kratkih sesalnih premorih uporabljajte parkirno držalo na hrbtni strani sesalnika, nanj obesite talno šobo.

Slika 14

→ Pri sesanju npr. stopnic se lahko sesalnik nosi na nosilnem držalu.

Zaključek obratovanja

→ Izklopite napravo in izvlecite električni vtič iz omrežne vtičnice.

Slika 15

→ Omrežni priključni kabel na kratko potegnite in spustite, kabel se avtomatsko uvije v sesalnik.

Slika 16

→ Za odstavitev / transport uporabljajte pripomoček za odstavljanje na spodnji strani sesalnika, v ta namen obesite talno šobo.

Čiščenje, vzdrževanje

⚠️ Nevarnost poškodb

Pred vsemi negovalnim in vzdrževalnimi deli izklopite stroj in omrežni vtič izvlecite iz vtičnice.

Čiščenje naprave

△Opozorilo

Ne uporabljajte sredstev za poliranje, čiščenje stekla ali večnamenskih čistil! Naprave nikoli ne potapljajte pod vodno gladino.

→ Napravo in plastični pribor čistite z običajnim čistilom za plastiko.

→ Prostor za prah očistite s suho krpo / čopičem za prah.

Zamenjava filtrske vrečke

Opozorilo: za odčitenje prikaza za zamenjavo filtra snemite teleskopsko sesalno cev z ročaja.

Slika 17

→ Ko je prikaz za zamenjavo filtra na pokrovu popolnoma rdeč, zamenjajte filtrsko vrečko.

Slika 18

→ Pritisnite zaporni vzvod in odprite pokrov.

Slika 19a

→ Z zapiralno vezico zaprite vrečko, jo vzemite ven in odvrzite.

Slika 19b

→ Novo filtrsko vrečko potisnite do omejevalnika v nosilec.

△Opozorilo

Pokrov se zapre le pri vstavljeni filtrski vrečki. Po vsesavanju drobnih delcev prahu (kot npr. gips, cement, itd.) očistite izpušni filter, po potrebi zamenjajte HEPA filter / mikrofilter z aktivnim ogljem.

Zamenjava HEPA filtra / mikrofiltra z aktivnim ogljem

HEPA filter / mikro-filter z aktivnim

ogljem: zamenjajte ga 1x na leto.

Slika 20

→ Odprite pokrov.
→ Izvlecite HEPA filter / mikrofilter z aktivnim ogljem.
→ Vstavite nov HEPA filter / mikrofilter z aktivnim ogljem in ga pritisnite, da zaskoči.
→ Zaprite pokrov.

Čiščenje izpušnega filtra

Izpušni filter čistite v rednih presledkih!

Slika 21

→ Odprite pokrov.
→ Vložek pritisnite v smeri puščice in ga izvlecite.

Slika 22

→ Izpušni filter vzemite iz vložka in ga očistite.
→ Pri močni onesnaženosti izpušni filter operite in nato pustite, da se najmanj 24 ur suši.
→ Očiščen izpušni filter ponovno vstavite.

Slika 23

→ Vložek potisnite pod obe stranski rebri in pritisnite, da zaskoči.

Čiščenje ComfoGlide šobe

ComfoGlide šobo čistite v rednih presledkih!

→ Šobo snemite s sesalne cevi.

Slika 24

→ Čiščenje zadnjega krmilnega valja: najbolje pri snetem valju. V ta namen odvijte os in ga izvlecite. Tako z lahkoto odstranite prašni puh, lase, itd. Krmilni valj ponovno vstavite.

Čiščenje pribora

Slika 25

→ Ročaj in sesalna gibka cev se lahko za čiščenje ali pri zamašitvi ločita. V ta namen pritisnite 2 deblokadi in ju potegnite narazen
→ Za ponovno povezavo ročaj in sesalno gibko cev sestavite in pritisnite, da zaskočita.

Splošna navodila

Garancija

V vseh deželah veljajo garantni pogoji, ki jih definirajo pripadajoča predstavništva proizvajalca. Morebitne nepravilnosti na napravi, ki se pojavijo zaradi materialnih oziroma proizvodnih napak, nadomestimo v garantnem času brezplačno. V primeru, da se naprava pokvari, se z originalnim računom in pripadajočim priborom oglasite

pri prodajalcu oziroma pri najbližji pooblaščeni servisni službi. (naslov glejte na hrbtni strani)

Uporabniški servis

V primeru vprašanj ali motenj se obrnite na našo Kärcher podružnico. Naslov glejte na hrbtni strani.

Naročanje nadomestnih delov in posebnega pribora

Izbor najpogosteje potrebnih nadomestnih delov najdete na koncu navodila za obratovanje.

Nadomestne dele in pribor dobite pri svojem trgovcu ali pri podružnici podj. Kärcher. (naslov glejte na hrbtni strani)

Tehnični podatki

		VC5200	VC5300
Napetost V 220-240	230-	240
Vrsta toka Hz 50/60
Omrežna zaščita, min.	A	16
Moč P_nazivna	W 16	00 1800
Moč P_maks.	W 18	00 2000
Teža (brez pribora)	kg 4,5
Akcijski polmer	m	8
Dimenzije	mm	390x310x260
Nazivna širina, pribor	mm	35

Pridržana pravica do tehničnih sprememb!

Dodatni pribor

Slika A - H

A Turbo šoba za tla

(naroč. št. 4.130-177)

Krtačenje in sesanje v istem delovnem koraku.

Predvsem primerno za vsesavanje živalske dlake in za sesanje kosmatih preprog. Pogon krtačnega valja se izvaja z zračnim tokom.

Električni priključek ni potreben.

B Turbo šoba za oblazinjeno pohištvo

(naroč. št. 2.903-001)

Krtačenje in sesanje oblazinjenega pohištva, jogijev, avtosedežev, itd. v istem delovnem koraku.

Predvsem primerno za vsesavanje živalske dlake. Pogon krtačnega valja se izvaja z zračnim tokom.

Električni priključek ni potreben.

C Šoba za parket

(naroč. št. 4.130-172)

Za sesanje občutljivih gladkih tal (parket, marmor, terakota, itd.).

D Šoba za jogije

(naroč. št. 6.906-755)

Za sesanje jogijev in oblazinjenega pohištva.

E Filtrske vrečke

(naroč. št. 6.414-824)

Vsebina: 5 filtrskih vrečk z zapiralom

F Filtrska vrečka iz blaga (trajni filter)

(naroč. št. 6.414-825)

Filtrska vrečka za ponovno uporabo s pritisnim zapiralom

G HEPA filter

(naroč. št. 6.414-823)

Dodaten filter za čist izpušni zrak.

Priporočljiv za alergike.

H Mikrofilter z aktivnim ogljem

(naroč. št. 6.414-826)

Filter za nevtraliziranje vonjav
