BRUKSANVISNING VC 5300 KARCHER

17 Utblåsningsfilter

18 Turbodyse for gulv (kun inkludert i leveransen for VC 5300, beskrivelsen for den finner du kapittelet »Spesialtilbehør pos. A«)

→ Slå maskinen på/av.

Figur 9

Läs denna bruksanvisning före första användning och följ anvisningarna noggrant.

Denna bruksanvisning ska förvaras för senare användning eller ges vidare om apparaten byter ägare.

Ändamålsenlig användning

Denna dammsugare är avsedd för privat bruk i hushållet och inte för industriell användning.

Tillverkaren ansvarar ej för skador som förorsakas av felaktig användning eller felaktig hantering.

Använd dammsugaren endast med:

■ Original-filterpåsar.
■ Original-reservdelar, -tillbehör eller extra tillbehör.

Dammsugaren är inte avsedd för:

■ Sugning av människor eller djur.

■ Uppsugning av:

Smådjur (ex. flugor, spindlar etc.).

Hälsovådliga, vassa, heta eller glödande substanser.

Fuktiga eller flytande substanser.

Lättantändliga eller explosiva material och gaser.

Miljöskydd

Emballagematerialen kan återvinnas.

Kasta inte emballaget i hushållssoporna utan för dem till återvinning.

Skrotade aggregat innehåller återvinningsbara material som bör gå till återvinning. Överlämna skrotade aggregat till ett lämpligt återvinningssystem.

Hantera filter och filterpåse

Filter och filterpåse är tillverkade i miljövänligt material.

Så länge de inte innehåller uppsugna substanser, som inte får kastas i hushållssoporna, så kan de avyttras på detta sätt.

■ Apparaten får endast anslutas och tas ibruk enligt typskylt.
■ Sug aldrig utan filterpåse. Apparaten kan skadas.
■ Barn som använder apparaten ska hållas under uppsikt.
■ Undvik att suga med munstycke och sugrör i närheten av huvudet. Risk för skada!
■ Använd inte nätsladden till att bära/transportera apparaten.
■ Drag ut nätkabeln helt vid sugning.
- Drag inte i kabeln utan i kontakten för att skilja apparaten från nätet.
- Drag inte kabeln över vassa kanter och kläm inte ihop den.
- Drag ur nätkontakten före alla arbeten på apparaten.
■ För att undvika risker får reparationer och byte av reservdelar på apparaten endast utföras av auktoriserad kundtjänst.

■ Skydda apparaten mot yttre väderlek, fukt och värmekällor.
■ Stäng av apparaten när den inte används.
■ Apparat som tjänat ut görs omgående obrukbar, och lämnas till återvinning enligt gällande föreskrifter.

Handhavande

Vänligen beakta! Löser nätsäkringen ut när apparaten ansluts kan detta bero på att andra elektriska apparater anslutits, och drivs, via samma strömkrets. Ställ i detta fall in lägsta effektnivå på apparaten innan den startas. Därefter kan en högre nivå väljas. Nätsäkring, se kapitel "Tekniska Data".

Beskrivning av aggregatet

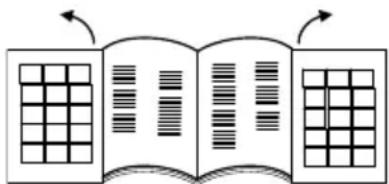

Vik ut bildsidor!

1 Nätkabel med kontakt
2 Sugslang
3 Handtag
4 Teleskoprör
5 Justering av teleskoprör
6 Tillbehörshållare för kombimunstycke
7 Kombimunstycke
8 Indikering filterbyte
9 Filterbehållare
10 Lock
11 HEPA-filter / Micro-Aktivkolfilter *
12 Bärhandtag
13 Förvaringshjälp
14 Förvaringshållare
15 Till/Från knapp med elektroniskt sugkraftreglage
16 Golvmunstycke ComfoGlide
17 Utblåsfilter
18 Turbomunstycke för golv (levereras enbart med VC 5300, beskrivningen finns i kapitlet »Specialtillbehör Pos. A«)
* beroende på utrustning

Idrifttagande

Bild 1

→ Haka fast sugslangsfästet i sugöppningen.

Bild 2

→ Vid borttagning trycks båda spärrarna in och slangen dras ur.

Bild 3

→ Sätt ihop handtag och teleskoprör.

Bild 4

→ Sätt ihop golvmunstycke och teleskoprör.

Bild 5

→ Använd justeringsfunktionen och ställ in teleskopröret på önskad längd.

Bild 6

→ Skjut på tillbehörshållaren på kombimunstycket och tryck på detta på tele-skopsugröret.

Bild 7

→ Håll i kontakten på nätanslutningssladden och drag ur den. Stick in kontakten i vägguttaget.

Bild 8

→ Starta / stäng av apparaten.

Bild 9

→ Den elektroniska inställningen av sugkraften sker med Till/Frånkanppen:

- Markering på MAX, hög sugkraft

- Markering på MIN, låg sugkraft

Suga med tillbehör\*

* beroende på utrustning

ComfoGlide munstycke

Bild 10a

→ Mattor och heltäckningsmattor: Välj reglageinställningar på följande sätt:

Bild 10b

→ Hårda ytor: Välj reglageinställningar på följande sätt:

Turbomunstycke

Bild 11

→ Mattor och heltäckningsmattor tunna: Vridreglage på symbol =

→ Mattor och heltäckningsmattor tjocka:

→ För sugning av fogar och hörn eller polstrade möbler, gardiner etc.

Bild 13

→ Använd parkeringshållaren på sidan av apparaten vid korta sugpauser och häng i golvmunstycket.

Bild 14

→ Vid sugning, ex. i trappor, kan apparaten hållas fast i bärhandtaget.

Avsluta driften

→ Stäng av apparaten och dra ur nätanslutningen.

Bild 15

→ Drag lätt i nätkabel och släpp den sedan så rullar kabeln automatiskt in i appara- ten.

Bild 16

→ Använd förvaringshjälpmedlet på undersidan av apparaten vid förvaring/transport; häng i golvmunstycket.

Skötsel, underhåll

⚠️Risk för skada!

Stäng alltid av aggregatet och lossa nätkontakten före alla skötsel- och underhållsarbeten.

Rengöra apparaten

⚠ Varning

Använd inte skurmedel, glas- eller allrengöringsmedel! Doppa aldrig ner apparaten i vatten.

→ Vårda apparaten och tillbehören med ett vanligt i handeln förekommande plastrengöringsmedel.

→ Rengör dammutrymmet med torr damm-trasa / pensel.

Byt filterpåse.

Hänvisning: Skilj teleskopröret från handtaget för avläsning av display för filterbyte.

Bild 17

→ Är filterbytesindikerignen i locket helt röd måste filterpåsen bytas ut.

Bild 18

→ Använd spärrspaken och öppna locket.

Bild 19a

→ Stäng filterpåsen med förslutningsrem- san, lyft ur påsen och släng den.

Bild 19b

→ Sätt i ny filterpåse, ända ner i botten av hållaren.

⚠ Varning

Locket stänger endast med ilagt filter. Rengör utblåsningsfiltret efter uppsugning av fint damm (som ex. gips, cemet etc.), byt eventuellt ut HEPA-filter / Micro-Aktivkolfilter.

Byt ut HEPA-filter / Micro-Aktivkolfil- ter

HEPA-filter / micro-aktivkolfilter: Byt en gång per år.

Bild 20

→ Öppna locket.
→ Drag ur HEPA-filter / Micro-Aktivkolfilter.
→ Skjut in nytt HEPA-filter / Micro-Aktivkolfilter och haka fast.
→ Stäng locket.

Rengör utblåsfilter

Rengör utblåsfiltret med regelbundna intervaller!

Bild 21

→ Öppna locket.
→ Tryck på insatsen i pilriktnnigen och tag ur den.

Bild 22

→ Lyft ur utblåsfiltret ur hållaren och rengör det.
→ Tvätta utblåsfiltret vid kraftig nedsmutsning och låt det sedan torka under minst 24 timmar.
→ Sätt tillbaka det rengjorda utblåsfiltret.

Bild 23

→ Sätt in insatsen under de båda hållarna på sidorna och haka fast.

Rengör ComfoGlide munstycke

Rengör ComfoGlide munstycke med regelbundna intervaller!

→ Tag bort munstycket från sugröret.

Bild 24

→ Rengör bakre länkrulle:

Enklast med borttagen rulle. Skruva upp och drag ut axeln. Dammråttor, hår och liknande kan nu lätt tas bort. Sätt tillbaka länkrullen.

Rengör tillbehör

Bild 25

→ Handtag och sugslang kan delas för rengöring men också om det är stopp i dem. Tryck då in två spärrfästen och drag isär.
→ Handtag och sugslang sätts sedan ihop och hakas fast.

Allmänna hänvisningar

Garanti Kundservice

I alla länder gäller de av vårt ansvariga försäljningsbolag utformade garantivillkor.

Eventuella fel på apparaten åtgärdas utan kostnad under garantitiden, om det var ett material- eller tillverkarfel som var orsaken. Gäller det garantiärenden, ber vi er vända er till försäljaren med köpbeviset eller närmsta auktoriserade kundtjänst.

(Se baksidan för adress)

För frågor eller problem står närmaste Kärcherfilial till förfogande. Se baksidan för adress.

Beställning av reservdelar och specialtillbehör

I slutet av bruksanvisningen finns ett urval av de reservdelar som oftast behövs. Reservdelar och tillbehör finns att få på in-köpsstället, eller från närmaste Kärcher-fili al.

(Se baksidan för adress)

Tekniska data

		VC5200	VC5300
Spänning V 220-240	230	-240
Strömart Hz 50/60
Nätsäkring, min. A	16
Effekt P_nominell	W 16	00 1800
Effekt P_max	W 18	00 2000
Vikt (utan tillbehör)	kg 4,5
Arbetsradie	m	8
Mått	mm	390x310x260
Märkvidd, tillbehör	mm	35

Med reservation för tekniska ändringar!

Specialtillbehör

Bild A - H

A Turbomunstycke för golv

(Beställnr. 4.130-177)

Borsta och sug samtidigt.

Mycket bra vid uppsugning av pålsrester från djur och vid sugning av tjocka mator. Borstvalsen drivs via luftströmmen. Ingen elanslutning behövs.

B Turbomunstycke för möbeltyg

(Beställnr. 2.903-001)

Borsta och sug samtidigt möbeltyg, madrasser, bilsäten etc.

Mycket bra vid uppsugning av pälsrester från djur. Borstvalsen drivs via luftströmmen.

Ingen elanslutning behövs.

C Parkettmunstycke

(Beställnr. 4.130-172)

För sugning av känsliga, halkiga golv (parkett, marmor, terrakotta, etc.).

D Madrassmunstycke

För sugning av madrasser och stoppning.

E Filterpåse

(Beställ.nr 6.414-824)

Innehåll: 5 filterpåsar med förslutning

F Textil-filterpåsar (evighetsfilter)

(Beställ.nr 6.414-825)

Återanvändningsbar filterpåse med kardborreband

G HEPA-filter

(Beställ.nr 6.414-823)

Extra filter för ren utblåsningsluft. Re- kommenderas för allergiker.

(Beställ.nr 6.414-826)

Filter för neutralisering av dofter
