Type de produit	Objectif photo AF-S DX type G avec microprocesseur intégré et monture F Nikon
Focale	55–300 mm
Ouverture maximale	f/4.5–5.6
Construction optique	17 éléments en 11 groupes (dont 2 éléments ED et 1 élément HRI)
Angle de champ	28° 50′ – 5° 20′ (format DX)
Mise au point	Autofocus par moteur ondulatoire silencieux (SWM), mise au point manuelle avec télémètre électronique
Réduction de vibration	VR II (décentrement avec VCM), réduction jusqu'à 4 IL
Distance minimale de mise au point	1,4 m (toutes focales)
Lamelles de diaphragme	9 (circulaire)
Plage d'ouvertures	f/4.5–f/22 (55 mm) / f/5.6–f/29 (300 mm)
Diamètre de filtre	58 mm (pas 0,75 mm)
Dimensions (diamètre × longueur)	Environ 76,5 × 123 mm
Poids	Environ 530 g
Accessoires fournis	Bouchon avant LC-58, bouchon arrière LF-4, pare-soleil HB-57, étui souple CL-1020
Compatibilité monture	Appareils Nikon reflex numériques au format DX
Entretien	Nettoyage avec soufflette, éthanol ou nettoyant pour objectif ; éviter solvants organiques ; stockage au sec et à l'abri du soleil
Sécurité	Ne pas démonter, ne pas regarder le soleil avec l'objectif, tenir hors de portée des enfants, utiliser en présence de gaz inflammables
Réparabilité	Réparation uniquement par centre Nikon agréé

FOIRE AUX QUESTIONS - AF-S DX NIKKOR 55-300MM F-4.5-5.6G ED VR NIKON

Puis-je utiliser cet objectif sur un appareil plein format (FX) ?

Non, cet objectif est conçu pour les appareils Nikon au format DX. Monté sur un boîtier FX, il provoquera un vignettage important et n'est pas recommandé.

Quelle est la distance minimale de mise au point ?

La distance minimale de mise au point est de 1,4 m sur toute la plage de zoom.

Comment activer la réduction de vibration (VR) ?

Placez le commutateur MARCHE/ARRÊT de l'objectif sur ON. La VR s'active lorsque vous appuyez à mi-course sur le déclencheur.

Dois-je désactiver la VR sur un trépied ?

Oui, il est recommandé de désactiver la VR lorsque l'appareil est monté sur un trépied stable. Sur un monopode ou une tête non stabilisée, laissez la VR activée.

Comment nettoyer les lentilles de l'objectif ?

Utilisez une soufflette pour enlever la poussière. Pour les taches, utilisez un chiffon doux imbibé d'éthanol ou de nettoyant pour objectif en essuyant du centre vers l'extérieur. N'utilisez jamais de solvants organiques.

Quel diamètre de filtre cet objectif accepte-t-il ?

Le diamètre du filtre est de 58 mm (pas 0,75 mm).

Comment retirer le pare-soleil ?

Appuyez sur les loquets situés sur le pare-soleil et tournez-le pour le déverrouiller. Il peut être monté à l'envers pour le rangement.

Pourquoi l'image dans le viseur tremble-t-elle après avoir relâché le déclencheur ?

C'est normal lorsque la réduction de vibration est activée. L'image peut sembler floue un instant après la prise de vue, cela ne constitue pas un dysfonctionnement.

Puisje utiliser cet objectif avec un flash intégré ?

Oui, mais retirez le pare-soleil pour éviter le vignettage. Le flash intégré peut être partiellement obstrué à certaines focales.

Quelle est l'ouverture maximale à 300 mm ?

À 300 mm, l'ouverture maximale est de f/5.6. L'ouverture varie avec le zoom (f/4.5 à 55 mm, f/5.6 à 300 mm).

MODE D'EMPLOI AF-S DX NIKKOR 55-300MM F-4.5-5.6G ED VR NIKON

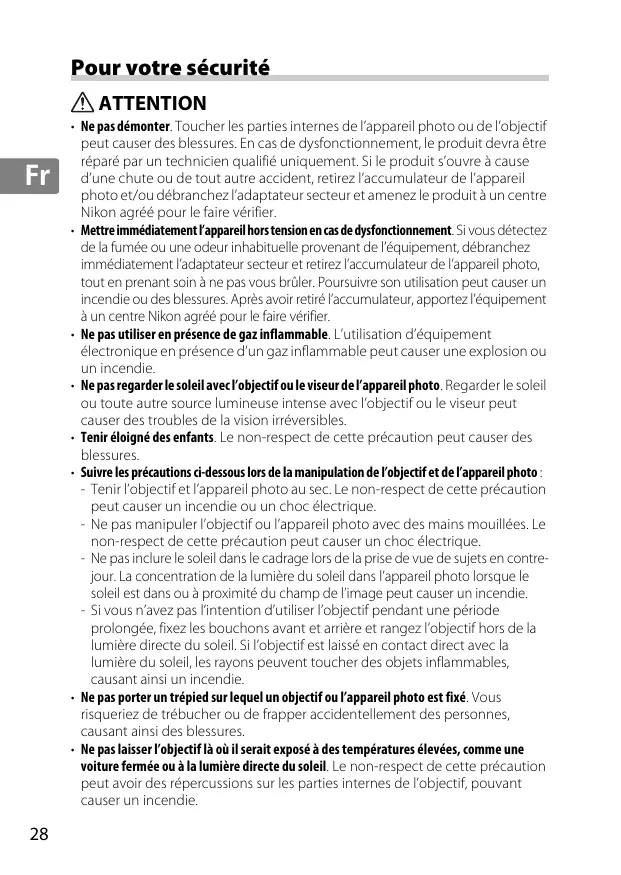

Manuel d'utilisation P.28

• Ne pas démonter. Toucher les parties internes de l'appareil photo ou de l'objectif peut causer des blessures. En cas de dysfonctionnement, le produit devra être réparé par un technicien qualifié uniquement. Si le produit s'ouvre à cause d'une chute ou de tout autre accident, retirez l'accumulateur de l'appareil photo et/ou débranchez l'adaptateur secteur et amenez le produit à un centre Nikon agréé pour le faire vérifier.
• Mettre immédiatement l'appareil hors tension en cas de dysfonctionnement. Si vous détectez de la fumée ou une odeur inhabituelle provenant de l'équipement, débranchez immédiatement l'adaptateur secteur et retirez l'accumulateur de l'appareil photo, tout en prenant SOIN de ne pas vous brULER. Poursuivre son utilisation peut causer un incendie ou des blessures. Après avoir retiré l'accumulateur, apportez l'équipement à un centre Nikon agréé pour le faire vérifier.
• Ne pas utiliser en présence de gaz inflammables. L'utilisation d'équipement électronique en présence d'un gaz inflammable peut causer une explosion ou un incendie.
• Ne pas regarder le soleil avec l'objet ou le viseur de l'appareil photo. Regarder le soleil ou toute autre source lumineuse intense avec l'objet ou le viseur peut causer des troubles de la vision irréversibles.
• Tenir éloigné des enfants. Le non-respect de cette précaution peut causer des blessures.
• Suivre les précautions ci-dessous lors de la manipulation de l'objet et de l'appareil photo :
• Tenir l'objet et l'appareil photo au sec. Le non-respect de cette précaution peut causeur un incendie ou un choc électricque.
• Ne pas manipuler l'objet ou l'appareil photo avec des mains mouillées. Le non-respect de cette précaution peut causer un choc électrique.
• Ne pas inclure le soleil dans le cadrage lors de la prise de vue de sujets en contrejour. La concentration de la lumière du soleil dans l'appareil photo lorsque le soleil est dans ou approximé du champ de l'image peut causer un incendie.
• Si vous n'avez pas l'intention d'utiliser l'objet pendant une période prolongée, fixez les bouchons avant et arrêtez
• ébucher ou de frapper accidentellement des personnes, causant ainsi des blessures.
• Ne pas laisser l'objet à où il serait exposé à des températures élevées, comme une voiture fermée ou à la lumière directe du soleil. Le non-respect de cette précaution peut avoir des répercussions sur les parties internes de l'objet, pouvant causer un incendie.

Nous vous remercions d'avoir acheté l'objectif AF-S DX NIKKOR 55-300 mm f/4.5-5.6G ED VR. Avant d'utiliser ce produit, veillez à lire attentivement ces instructions et le manuel de l'appareil photo.

Remarque : les objectifs DX ne doivent être utilisés qu’avec des appareils photo numériques reflex de format DX tels que la gamme D90 ou D300. L’angle de champ d’un objectif sur un appareil photo au format DX est équivalent à celui d’un objectif avec une focale environ 1,5 × plus longue montée sur un appareil photo au format 24 × 36 ~mm.

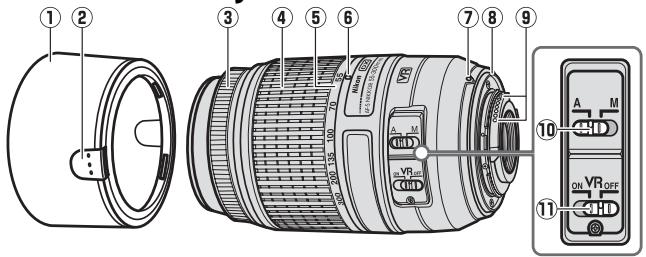

Parties de l'objectif

① Pare-soleil. 30 ② Repère 30 Bague de mise au point 31 ④ Bague de zoom. 31 ⑤ Échelle des focales. 35 ⑥ Repère de l'échelle des focales

⑦ Repère de montage de l'objectif............ 30 ⑧ Joint en caoutchouc de la monture d'objectif 34 ⑨ Contacts du microprocesseur 34 ⑩ Commutateur de mode A-M...31 ⑪ Commutateur MARCHE / ARRÉT pour la réduction de vibration. 32

Fixer l'objectif

1 Mettez l'appareil photo hors tension et retirez le bouchon de boîtier de l'appareil. 2 Retirez le bouchon d'objectif. 3 Fixez l'objectif.

En maintenant le repère de montage de l'objectif aligné avec le repère de montage sur le boîtier de l'appareil photo, positionnez l'objectif dans la monture à baïonnette de l'appareil puis faites tourner l'objectif dans le sens opposé des aiguilles d'une montre jusqu'à ce qu'il s'emboîte, le repère de montage de l'objectif vers le haut.

Retirer l'objectif

1 Mettez l'appareil photo hors tension. 2 Retirez l'objectif.

Pour retirer l'objectif, appuyez sur la commande de déverrouillage de l'objectif tout en tournant l'objectif dans le sens des aiguilles d'une montre.

Parasoleil

Le parasoleil protège l'objectif et bloque la lumière diffusée pouvant causer de la lumière parasite ou une image fantôme.

Fixation et retrait du pare-soleil

Appuyez sur les loquets (1) pour fixer ou retirer le parasoleil (2). Le parasoleil peut être retourné et monté sur l'objectif lorsqu'il n'est pas utilisé.

Zoom et profondeur de champ

Avant de faire la mise au point, tournez la bague de zoom pour régler la focale et cadrer la photographie. Si l'appareil photo offre un aperçu de la profondeur de champ (fermeture du diaphragme), il est possible d'avoir un aperçu de la profondeur de champ dans le viseur.

Le mode de mise au point est déterminé par le mode de mise au point de l'appareil photo et la position du commutateur de mode A-M de l'objectif. Reportez-vous au manuel de l'appareil photo pour plus d'informations sur la sélection du mode de mise au point de l'appareil photo.

Mode de mise au point de l'appareil photo	Mode de mise au point de l'objectif
	A	M
AF	Autofocus	Mise au point manuelle avec téléfétre électronique
MF	—

Autofocus

1 Réglez l'appareil photo sur AF (autofocus). 2 Positionnez le commutateur de mode A-M de l'objectif sur A. 3 Effectuez la mise au point.

Appuyez sur le déclencheur à mi-course pour faire la mise au point. Veillez à ne pas toucher la bague de mise au point lorsque l'appareil photo effectue la mise au point.

Mise au point manuelle

Positionnez le commutateur de mode A-M de l'objet sur M. 2. Effectuez la mise au point.

Effectuez la mise au point manuellement en utilisant la bague de mise au point de l'objet. La mise au point manuelle peut être utilisée quel que soit le mode de mise au point sélectionné avec l'objet photo.

Réduction de vibration (VRII)

La réduction de vibration (VRII) réduit le flou causé par les mouvements de l'appareil, permettant de désirer des vitesses d'obturation jusqu'à quatre fois plus lentes que celles normalement utilisées (mesures Nikon ; les effets varient en fonction du photographe et des conditions de prise de vue). Cela augmente la plage des vitesses d'obturation disponibles et permet de prendre des photos à main levée, sans pied, dans une vaste gamme de situations.

Utilisation du commutateur MARCHE / arrêt pour la réduction de vibration

Sélectionnez ON (ACTIF) pour activer la réduction de vibration. La réduction de vibration est activée lorsque vous appuyez à mi-course sur le déclencheur, réduisant ainsi les effets du bougé d'appareil pour vous permettre d'améliorer le cadre et la mise au point.

Sélectionnez OFF (DÉSACTIVÉ) pour désactiver la réduction de vibration.

Utiliser la réduction de vibration : remarques

• Lorsque vous utilisez la réduction de vibration, appuyez sur le déclencheur à mi-course et attendez que l'image se stabilise dans le viseur avant d'appuyer sur le déclencheur jusqu'en fin de course.
• Lorsque l'appareil photo est en mode panoramique, la réduction de vibration s'applique uniquement au mouvement ne faisant pas partie du panoramique (si l'appareil photo est en mode panoramique horizontal par exemple, la réduction de vibration s'applique uniquement au mouvement vertical), ce qui est plus facile pour faire un panoramique régulier en un arc large.
• Lorsque la réduction de vibration est activée, l'image dans le viseur peut être floue une fois le déclencheur relâché. Cela n'indique pas un dysfonctionnement.
• Ne mettez pas l'appareil photo hors tension et ne retirez pas l'objectifpendant que la réduction de vibration est activée. Si l'alimentation de l'objectif est coupée alors que la réduction de vibration est activée, l'objectif peut vibrer s'il est secoué. Il ne s'agit pas d'un dysfonctionnement et cela peut être corrigé en refixant l'objectif et en mettant l'appareil photo sous tension.
• Si l'appareil photo est équipé d'un flash intégré, la réduction de vibration est désactivée pendant que le flash charge.
• Désactivez la réduction de vibration lorsque l'appareil photo est monté sur un pied, mais maintenez-la si la tête du pied n'est pas stabilisée ou si vous utilisez un monopode.
• Si l'appareil photo est équipé d'un bouton AF-ON, appuyer sur le bouton AF-ON n'active pas la réduction de vibration.

Ouverture

Pour régler l'ouverture, utilisez les commandes de l'appareil photo.

Zoom et ouverture maximum

Modifier le zoom peut ALTERER l'ouverture maximum jusqu'à 2/3 IL. L'appareil photo prend cela automatiquement en compte lors du réglage de l'exposition et aucune modification des réglages de l'appareil photo n'est nécessaire après les ajustements du zoom.

Flash intégré

Lors de l'utilisation d'un flash intégré sur les appareils photo équipés d'un flash intégré, enlevez le parasoleil pour éviter l'effet de vignettage (ombres créées lorsque l'extrémité de l'objectif obscurcit le flash intégré).

Entretien de l'objectif

• Ne prenez pas ou ne tenez pas l'objectif ou l'appareil photo en saisissant uniquement le parasoleil.
• Maintenez les contacts du microprocesseur propres.
• Si le joint en caoutchouc de la monture d'objet est endommagé, cessez immédiatement l'utilisation et amenez l'objet à un centre Nikon agréé pour le faire réparer.
• Utilisez une soufflette pour enlever la poussière et les peluches sur la surface de l'objectif. Pour effacer les taches et les traces de doigt, imprégnez un morceau de tissu propre en coton avec une petite quantité d'éthanol ou de nettoyant pour objectif ou utilisez une lingette de nettoyage d'objet, et nettoyez avec un mouvement circulaire à partir du centre vers l'extérieur, tout enPNANT SOIN DE NE PAS LAISER DE TACHES et DE NE PAS TOUCHER LE verre avec vos doigs.
• N'utilise jamais de solvants organiques comme un diluant à peinture ou du benzène pour nettoyer l'objet.
• Le parasoleil ou les filtres NC peuvent être utilisés pour protéger l'élément de lentille frontale. Fixez les bouchons avant et arrière avant de placer l'objectif dans son étui.
• Si vous n'avez pas l'intention d'utiliser l'objectif pendant une période prolongée, rangez-le dans un endroit frais et sec pour éviter la moisissure et la rouille. Ne pas ranger à la lumière directe du soleil ou avec des boules anti-mites de naphtaline ou de camphre.
• Tenez l'objectif au sec. La formation de rouille sur le mécanisme interne peut causer des dégâts irréparables.
• Laisser l'objet dans des endroits extrêmement chauds peut endommager ou déformer les éléments composés de plastique renforcé.

Accessoires fournis

• Bouchon avant d'objet encliquetable LC-58 58 mm
• Bouchon d'arrêté d'objet LF-4 Parasoleil à baionnette HB-57
• Etui Souple pour objectif CL-1020

Accessoires compatibles

Filtres à visser 58mm

- Caractéristiques

Type	Objectif AF-S DX type G avec microprocesseur intégré et monture F Nikon
Focale	55–300 mm
Ouverture maximale	f/4.5–5.6
Construction optique	17 éléments en 11 groupes (comprénant 2 éléments de lentille ED et un élément de lentille HRI)
Angle de champ	28° 50′–5° 20′
Échelle des facales	Gradué en millimètres (55, 70, 100, 135, 200, 300)
Informations de distance	Communiquée au boîtier de l'appareil photo
Zoom	Zoom manuel utilisant une bague de zoom indépendante
Mise au point	Autofocus commandé par un moteur ondulatoire silencieux, mise au point manuelle
Réduction de vibration	Décentrement avec voie coil motors (VCMs)
Distance minimale de mise au point	1,4 m à toutes les positions de zoom
Lamelles de diaphragme	9 (diaphragme circulaire)
Diaphragme	Intégralement automatique
Plage des ouvertures	• Focale 55 mm : f/4.5 à f/22 • Focale 300 mm : f/5.6 à f/29
Mesure	Pleine ouverte
Diamètre de fixation pour filtre	58 mm (P=0,75 mm)
Dimensions	Approx. 76,5 mm de diamètre × 123 mm (distance à partir du plan d'appui de la monture d'objet de l'appareil photo)
Poids	Approx. 530 g

Nikon se réserve le droit de modifier les caractéristiques du matériel décrit dans ce manuel à tout moment et sans préavis.
